700 bar


Handpumpen ZPH 3/... für einfach- und doppeltwirkende
Zylinder mit großem Ölvolumen.

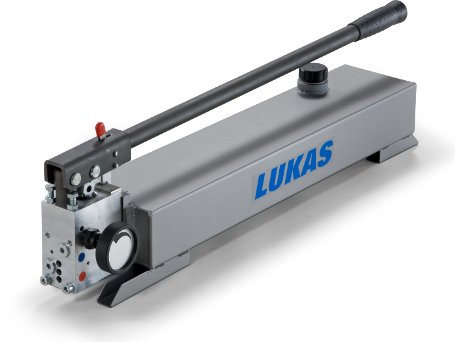

Handpumpe ZPH 3
Die LUKAS Handpumpen ZPH 3/... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD). Der Niederdruck reicht bis 18 MPa (180 bar). In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.

Vorteile in der Praxis
  • Modulares Zubehör zur einfachen Nachrüstung auf Betrieb eines doppeltwirkenden oder mehrerer einfachwirkender Zylinder.
  • Großer Ölbehälter
  • Hoher ND/HD-Umschaltdruck zum schnellen Ausfahren von Zylindern ohne Last.
  • Hohe HD-Förderleistung zum schnellen Ausfahren von Zylindern ohne Last.
  • Feinfühliges Ablassventil.
  • Horizontal und vertikal (mit Pumpenkopf nach unten) einsetzbar.

/Lukas/Pumpen_700bar/Handpumpe_ZPH_3_700bar.php
Typ Preis
Handpumpen, zweistufig, PN 700Eigengewicht 11.0 kg
Typ ZPH 3/4, Nutzmenge 4 l
1.203,00 EUR
Handpumpen, zweistufig, PN 700Eigengewicht 15.4 kg
Typ ZPH 3/8, Nutzmenge 8 l
1.389,00 EUR
Typ Artikel-Nr. Handhebel-
kraft bei
Füll-
menge
Nutz-
menge
Fördermenge/Hub
Niederdruck
Umschaltung
autom. bei
Fördermenge/Hub
Hochdruck
Ge-
wicht
Preis
50 MPa l l cm3 MPa (bar) cm3 kg
ZPH 3/4 84120/0415 54 kg 5,25 4 10,8 18 (180) 4,2 11 1.203,00 EUR
ZPH 3/8 84120/0425 54 kg 10,5 8 10,8 18 (180) 4,2 15,4 1.389,00 EUR


Abmessungen

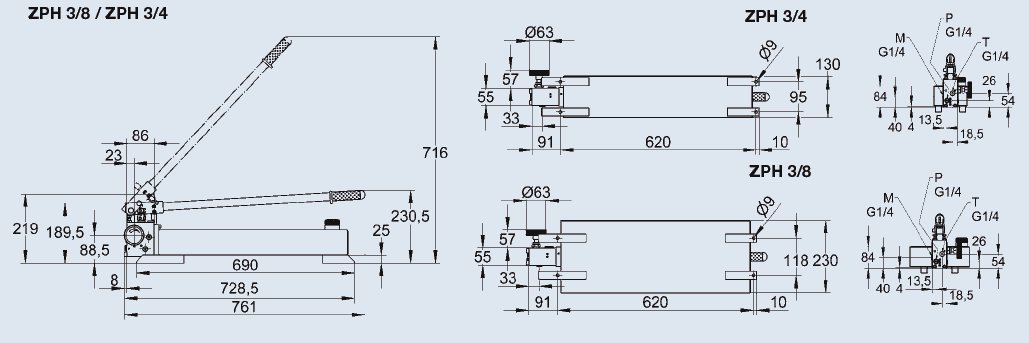

Handpumpe ZPH 3/4 bzw. 3/8 Skizze
Maßskizze:
Handpumpe ZPH 3/4 und 3/8

Handpumpenzubehör

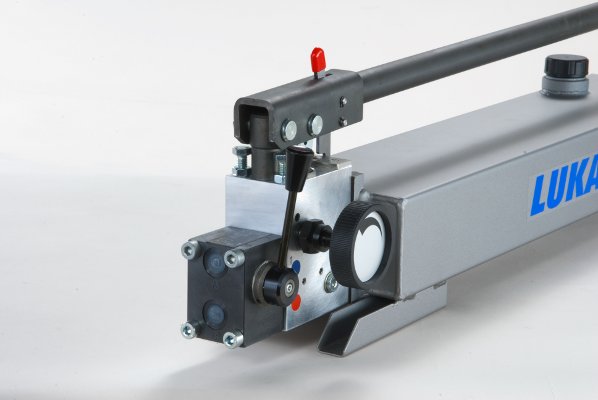

Handpumpenzubehör 4/2-Wegeventil N4/2W
N4/2W - 4/2-Wegeventil

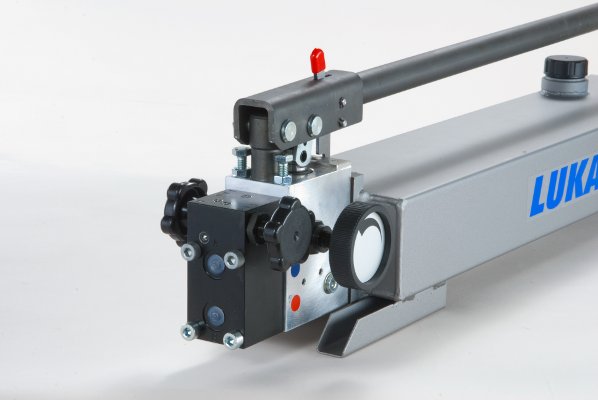

Handpumpenzubehör 2-Wege-Verteilerventil N2W
N2W - 2-Wege-Verteilerventil

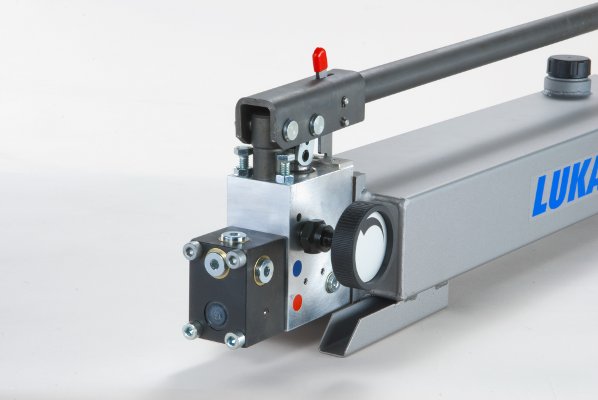

Handpumpenzubehör Ölverteiler mit Manometeranschluß
N4M - Ölverteiler mit Manometeranschluss

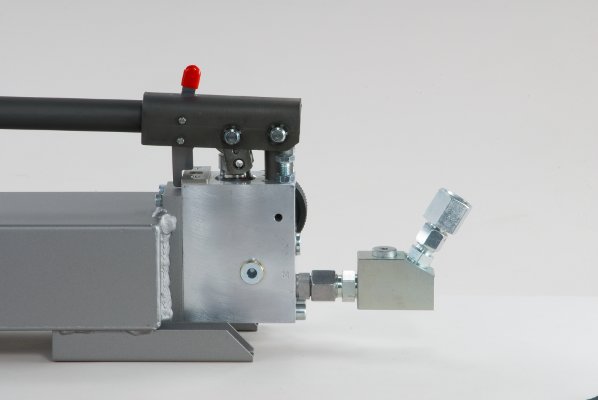

Handpumpenzubehör Manometeranschluss wahlweise 30° bzw. 90°.
MA3 - Manometeranschluss wahlweise 30° bzw. 90°
Handpumpenzubehör Manometeranschluss wahlweise 30° bzw. 90° mit Manometer
MA3 mit Manometer - Stellung wahlweise 30° bzw. 90°

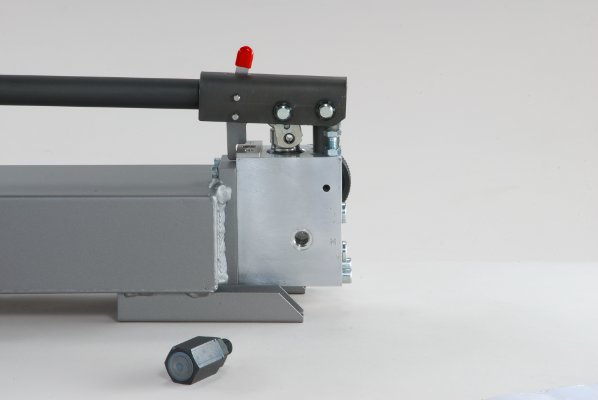

Handpumpenzubehör Manometeranbau seitlich am Pumpenkopf
MA2 - Manometeranbau seitlich am Pumpenkopf

Typ Artikel-Nr. Abmessungen
(LxBxH)
Ge-
wicht
Preis
mm kg EUR
4/2-Wegeventil N4/2W 84111/9848 80 x 50 x 147 1,5 Steuerventil zum Betrieb eines doppeltwirkenden
Zylinders
565,00 EUR
2-Wege-Verteilerventil N2W 84148/9903* 115 x 80 x 114 2,1 Verteilerventil zum Betrieb von zwei einfachwirkenden
Zylindern. Die Teilströme können reguliert und
aufeinander abgestimmt werden.
370,00 EUR
Ölverteiler mit Manometer-
anschluss N4W
84148/9905* 57 x 54 x 75 1,4 Aufteilen eines Ölstroms in 5 Ströme; z.B. 4
Geräteanschlüsse und 1 Manometeranschluss (MA2).
239,00 EUR
Manometeranschluss MA3 84126/5232 0,8 Manometerstellung wahlweise 30° bzw. 90° 127,00 EUR
Manometeranschluss MA2 84126/5231 0,15 Manometeranbau seitlich am Pumpenkopf. 88,00 EUR
* Einbau in Schlauch- bzw. Rohrleitungen möglich
