Home Auswahl Edelstahlzylinder ACM

700 bar

Einfachwirkende Edelstahlzylinder ACM mit
Federrückzug 10 t – 63 t

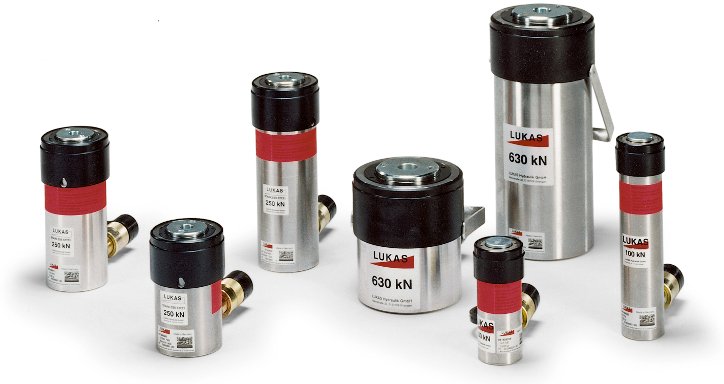

Einfachwirkende Edelstahlzylinder ACM
LUKAS Edelstahlzylinder ACM sind speziell konzipiert für Einsätze, bei denen besonders hohe Oberflächenqualität zählt. Selbst in aggressiver Atmosphäre, z.B. bei Arbeiten im Offshore-Bereich überzeugen sie durch extreme Korrosionsbeständigkeit und Langlebigkeit. Nach Einsätzen in radioaktiver Umgebung sind sie viel leichter dekontaminierbar als lackierte Zylinder.
Natürlich können sie auch in jedem anderen Umfeld, z.B. in Werkstätten, auf Baustellen, im Brückenbau und in der Brückenwartung verwendet werden.
Als Zubehör sind Verriegelungshülsen zum mechanischen Abstützen der Last und 100% belastbares Zylinderzubehör lieferbar.
Für schnelles Einfahren sind alle Modelle mit einer starken Rückzugsfeder ausgerüstet.
LUKAS ACM Zylinder sind serienmäßig mit international üblichen Schraubkupplungen ausgestattet.


/Lukas/Zylinder_700bar/Einfachwirkende_Edelstahlzylinder_ACM.php
Typ Preis

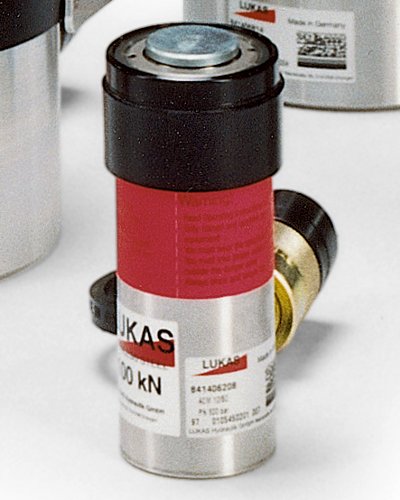

Hydraulikzylinder Typ ACM 10/50Eigengewicht 2.1 kg
einfachwirkend, aus Edelstahl Hubkraft 88 kN, Hub 50 mm, Bauhöhe 134 mm, PN 700 bar		0,00 EUR
Hydraulikzylinder Typ ACM 10/100Eigengewicht 2.7 kg
einfachwirkend, aus Edelstahl Hubkraft 88 kN, Hub 100 mm, Bauhöhe 184 mm, PN 700 bar		0,00 EUR

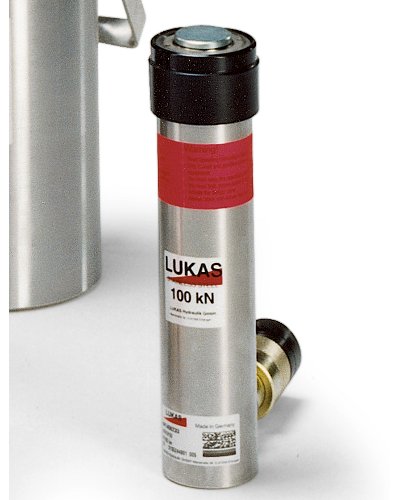

Hydraulikzylinder Typ ACM 10/150Eigengewicht 3.2 kg
einfachwirkend, aus Edelstahl Hubkraft 88 kN, Hub 150 mm, Bauhöhe 234 mm, PN 700 bar		993,30 EUR

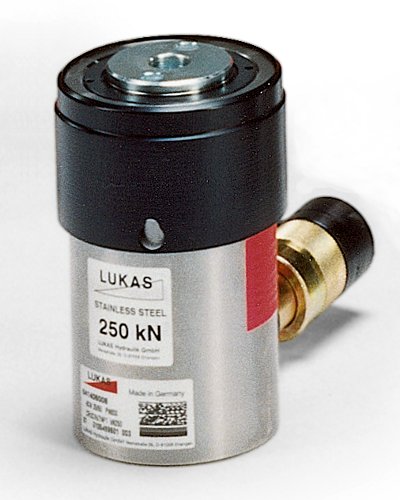

Hydraulikzylinder Typ ACM 25/50Eigengewicht 4.9 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 219 kN, Hub 50 mm, Bauhöhe 139 mm, PN 700 bar		2.812,70 EUR

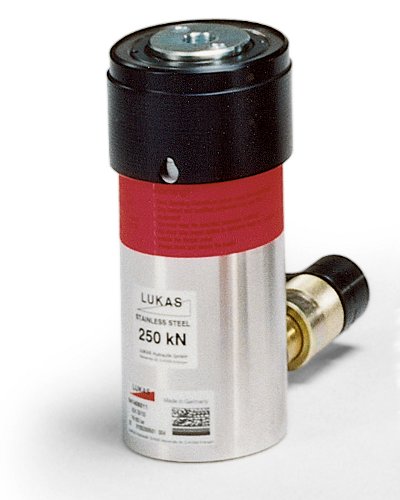

Hydraulikzylinder Typ ACM 25/100Eigengewicht 6.1 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 219 kN, Hub 100 mm, Bauhöhe 189 mm, PN 700 bar		0,00 EUR

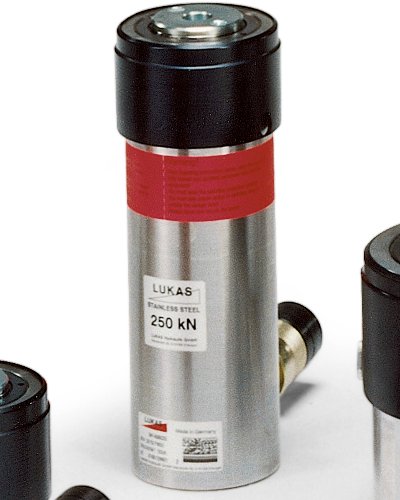

Hydraulikzylinder Typ ACM 25/150Eigengewicht 7.3 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 219 kN, Hub 150 mm, Bauhöhe 239 mm, PN 700 bar		1.993,20 EUR

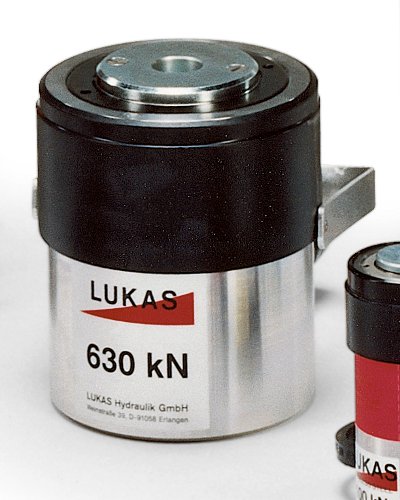

Hydraulikzylinder Typ ACM 63/50Eigengewicht 14.2 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 550 kN, Hub 50 mm, Bauhöhe 160 mm, PN 700 bar		2.508,00 EUR
Hydraulikzylinder Typ ACM 63/100Eigengewicht 17.0 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 550 kN, Hub 100 mm, Bauhöhe 210 mm, PN 700 bar		0,00 EUR

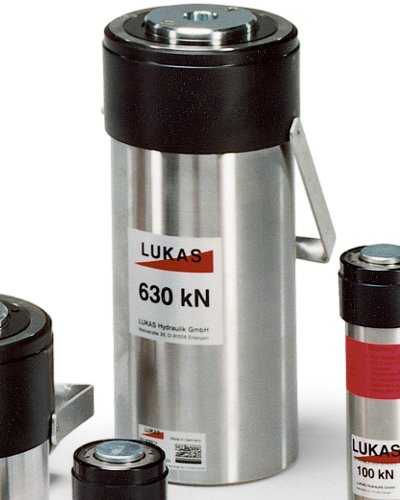

Hydraulikzylinder Typ ACM 63/200Eigengewicht 22.6 kg
einfachwirkend, aus Edelstahl, mit Tragbügel Hubkraft 550 kN, Hub 200 mm, Bauhöhe 310 mm, PN 700 bar		3.510,10 EUR
Kolbenschutzplatten für Zylinder ACM 25/...Eigengewicht 0.2 kg
143,00 EUR
Kolbenschutzplatten für Zylinder ACM 63/...Eigengewicht 2.0 kg
 EUR
Druckstücke für Zylinder ACM 10/...Eigengewicht 0.1 kg
64,90 EUR
Fußplatten für Zylinder ACM 10/...Eigengewicht 0.6 kg
 EUR
Fußplatten für Zylinder ACM 25/...Eigengewicht 2.1 kg
422,40 EUR
Fußheber für Zylinder ACM 10/...Eigengewicht 1.3 kg
 EUR
Fußheber für Zylinder ACM 25/...Eigengewicht 4.9 kg
 EUR
Ausgleichsplatten, kolbenseitig für Zylinder ACM 10/...
EUR
Ausgleichsplatten, kolbenseitig für Zylinder ACM 25/...Eigengewicht 0.3 kg
272,80 EUR
Ausgleichsplatten, kolbenseitig für Zylinder ACM 63/...Eigengewicht 1.1 kg
254,10 EUR

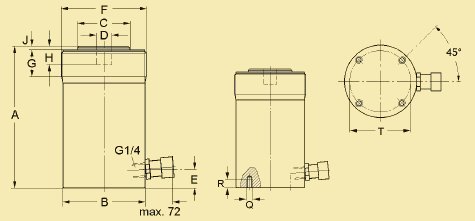

Typ Artikel-Nr. Hub-
kraft		 Hub Kolben-
fläche		 Öl-
bedarf		 A ØB ØC ØD E F G H J Ge-
wicht		 Preis
kN mm cm² l mm mm mm mm mm mm mm mm mm kg EUR
ACM 10/50 84140/6208 88 50 12,6 0,06 134 52 32 16 21,5 M55x2 30 12 4 1,9 0,00
ACM 10/100 84140/6211 88 100 12,6 0,13 184 52 32 16 21,5 M55x2 30 12 4 2,5 0,00
ACM 10/150 84140/6233 88 150 12,6 0,19 234 52 32 16 21,5 M55x2 30 12 4 3 993,30
ACM 25/50 84140/6008 219 50 31,2 0,16 139 80 50 16 21 M85x2 34 10 4 4,7 2.812,70
ACM 25/100 84140/6011 219 100 31,2 0,31 189 80 50 16 21 M85x2 34 10 4 5,9 0,00
ACM 25/150 84140/6033 219 150 31,2 0,49 239 80 50 16 21 M85x2 34 10 4 7,1 1.993,20
ACM 63/50 84140/6808 550 50 78,5 0,39 160 130 80 25 24 M135x3 50 17 7 14 2.508,00
ACM 63/100 84140/6811 550 100 78,5 0,79 210 130 80 25 24 M135x3 50 17 7 16,8 0,00
ACM 63/200 84140/6814 550 200 78,5 1,57 310 130 80 25 24 M135x3 50 17 7 22,4 3.510,10
Die Zylindertypen ACM 63/... werden mit Traggriffen geliefert.

Einfachwirkende Edelstahlzylinder ACM

Auf Wunsch Befestigungsschrauben im Zylinderboden


Typ Q R T
ACM 10/... M6 10 40
ACM 25/... M6 10 60
ACM 63/... M8 14 110
Zubehör Edelstahlzylinder ACM

ACM Zylinderzubehör 100% belastbar

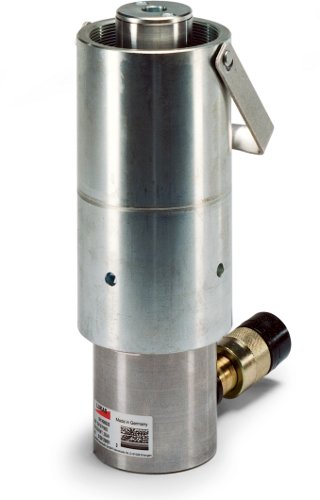

LUKAS Verriegelungshülsen dienen zum mechanischen Abstützen von Lasten, auch über einen langen Zeitraum.

Um die Kolben besser zu schützen, empfehlen wir die Verwendung von Kolbenschutzplatten und Druckstücken.

Die Ausgleichplatten werden in den Kolben eingesteckt und gleichen Bewegungen aus, die z.B. beim einseitigen Heben von Lasten entstehen. Sie können u. a. beim Heben mit den Fußhebern verwendet werden.

Fußplatten vergrößern die Bodenfläche der Zylinder und erhöhen ihre Standsicherheit.

Kolbenschutzplatte Kolbenschutzplatte
Fußheber Ausgleichsplatte
Fussplatte
für a b Gewicht Artikel-Nr. Preis
(1) Kolbenschutzplatten für
ACM 10/... 17 40 0,2 kg 84128/5002 143,00
ACM 25/... 17 40 0,2 kg 84128/5002 143,00
ACM 63/... 24 80 1,0 kg 84128/5005

(2) Druckstück konvex für
ACM 10/... 15 32 0,1 kg 84128/1509 64,90
ACM 25/... 10 48 0,35 kg 84128/1513 86,90

(3) Ausgleichsplatten für
ACM 10/... 20 50 0,3 kg 84128/5063 272,80
ACM 25/... 20 50 0,3 kg 84128/5063 272,80

(4) Fußheber für
ACM 10/... 26 72 1,3 kg 84128/0501
ACM 25/... 36 125 4,9 kg 84128/0503

(5) Fußplatten für
ACM 10/... 10 118 0,6 kg 83145/0605
ACM 25/... 17 158 1,3 kg 84128/0607 422,40
