700 bar

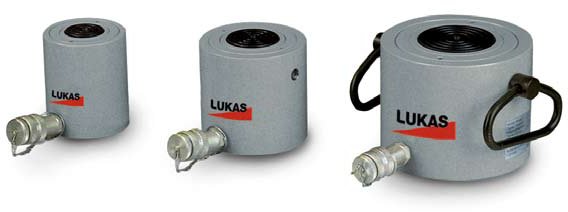

Einfachwirkende Flachzylinder aus Spezialstahl
mit Federrückzug 10 – 100 t
LUKAS LLC Zylinder haben sehr großen Hub im Verhältnis zur Bauhöhe. Durch kompakte
Bauweise besonders geeignet für den Einsatz bei geringem Freiraum.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
- Der Kolben ist oben gerillt, so daß ohne zusätzliche Druckstücke gearbeitet werden kann.
- Für die Modelle von 30 - 100 t sind auf Wunsch Ausgleichsplatten lieferbar.
- Lieferbar mit Federrückzug (Baureihe LLCS) und ohne Baureihe LLC). Die äußeren Abmessungen sind gleich.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
/Lukas/Zylinder_700bar/Flachzylinder_LLC.php
| Typ | Preis | |
| Hydraulikzylinder, einfachwirkend, Typ LLC 10/40 | Eigengewicht 2.2 kg Hubkraft 111 kN, Hub 40 mm, Bauhöhe 89 mm, PN 700 bar, Ölbedarf 0,06 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder, einfachwirkend, Typ LLC 20/40 | Eigengewicht 4.8 kg Hubkraft 218 kN, Hub 40 mm, Bauhöhe 101 mm, PN 700 bar, Ölbedarf 0,13 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder, einfachwirkend, Typ LLC 30/60 | Eigengewicht 7.3 kg Hubkraft 309 kN, Hub 60 mm, Bauhöhe 125 mm, PN 700 bar, Ölbedarf 0,27 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder, einfachwirkend, Typ LLC 50/60 | Eigengewicht 11.3 kg Hubkraft 496 kN, Hub 60 mm, Bauhöhe 125 mm, PN 700 bar, Ölbedarf 0,43 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder, einfachwirkend, Typ LLC 100/60 | Eigengewicht 24.7 kg Hubkraft 928 kN, Hub 60 mm, Bauhöhe 141 mm, PN 700 bar, Ölbedarf 0,80 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder, einfachwirkend, Typ LLC 100/150 | Eigengewicht 43.3 kg Hubkraft 928 kN, Hub 150 mm, Bauhöhe 254 mm, PN 700 bar, Ölbedarf 1,99 l, ohne Federrückzug | 0,00 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 10/40 | Eigengewicht 2.2 kg Hubkraft 111 kN, Hub 40 mm, Bauhöhe 89 mm, PN 700 bar, Ölbedarf 0,06 l, mit Federrückzug | 375,10 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 20/40 | Eigengewicht 4.8 kg Hubkraft 218 kN, Hub 40 mm, Bauhöhe 101 mm, PN 700 bar, Ölbedarf 0,13 l, mit Federrückzug | 487,30 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 30/60 | Eigengewicht 7.3 kg Hubkraft 309 kN, Hub 60 mm, Bauhöhe 125 mm, PN 700 bar, Ölbedarf 0,27 l, mit Federrückzug | 584,10 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 50/60 | Eigengewicht 11.3 kg Hubkraft 496 kN, Hub 60 mm, Bauhöhe 125 mm, PN 700 bar, Ölbedarf 0,43 l, mit Federrückzug | 768,90 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 100/60 | Eigengewicht 24.7 kg Hubkraft 928 kN, Hub 60 mm, Bauhöhe 141 mm, PN 700 bar, Ölbedarf 0,80 l, mit Federrückzug | 1.250,70 EUR |
| Hydraulikzylinder einfachwirkend mit Federrückzug Typ LLCS 100/150 | Eigengewicht 43.3 kg Hubkraft 928 kN, Hub 150 mm, Bauhöhe 254 mm, PN 700 bar, Ölbedarf 1,99 l, mit Federrückzug | 1.635,70 EUR |
Flachzylinder mit Federzug
| Typ | Artikel-Nr. | Hubkraft | Hub | Kolben- fläche |
Ölbedarf | A | ØB | ØC | E | F | J | Gewicht | Preis |
| mm | mm | mm | mm | mm | mm | EUR | |||||||
| LLCS 10/40 | 84148/5001-01 | 111 kN | 40 mm | 15,9 cm² | 0,06 l | 89 | 66 | 36 | 14" | -- | 2 | 2,2 kg | 375,10 |
| LLCS 20/40 | 84148/5001-02 | 218 kN | 40 mm | 31,2 cm² | 0,13 l | 101 | 90 | 56 | 14" | -- | 2 | 4,8 kg | 487,30 |
| LLCS 30/60 | 84148/5001-07 | 309 kN | 60 mm | 44,2 cm² | 0,27 l | 125 | 102 | 60 | 14" | 45 | 2 | 7,6 kg | 584,10 |
| LLCS 50/60 | 84148/5001-04 | 496 kN | 60 mm | 70,8 cm² | 0,43 l | 125 | 127 | 80 | 16" | 61 | 2 | 11,2 kg | 768,90 |
| LLCS 100/60 | 84148/5001-05 | 928 kN | 60 mm | 132,7 cm² | 0,80 l | 141 | 175 | 110 | 26 | 88 | 2 | 24,7 kg | 1.250,70 |
| LLCS 100/150 | 84148/5001-06 | 928 kN | 150 mm | 132,7 cm² | 1,99 l | 254 | 175 | 110 | 26 | 88 | 2 | 43,3 kg | 1.635,70 |
