700 bar
Hohlkolbenzylinder aus Spezialstahl
einfach- und doppeltwirkend 12 t – 140 t

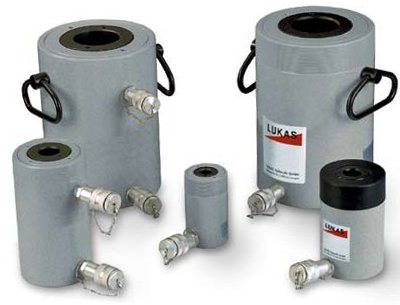

LUKAS Hohlkolbenzylinder LHC haben Kolbenstangen mit Durchgangsbohrungen. In einfachwirkender
Ausführung haben sie eine Arbeitsrichtung beim Ausfahren des Kolbens. Die doppeltwirkenden Zylinder haben zwei
Arbeitrichtungen beim Aus- und Einfahren.
Hohlkolbenzylinder werden neben allen Hubarbeiten speziell zum Ziehen z.B. Abziehen oder Eindrücken von Lagern oder Spannen von Stahlseilen eingesetzt.
Sie bestehen aus hochfestem Spezialstahl. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden mit Kolbenschutzplatten mit glatten Durchgangsbohrungen geliefert.
Vorteile
Hohlkolbenzylinder werden neben allen Hubarbeiten speziell zum Ziehen z.B. Abziehen oder Eindrücken von Lagern oder Spannen von Stahlseilen eingesetzt.
Sie bestehen aus hochfestem Spezialstahl. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden mit Kolbenschutzplatten mit glatten Durchgangsbohrungen geliefert.
Vorteile
- Gute Seitenlastverträglichkeit durch breite Führungsringe
- Hartverchromte Kolben schützen vor Riefenbildung und Korrosion
- Abstreifringe gegen Verschmutzung und Verschleiß des Zylinders
- Vollbelastbare Hubbegrenzung
- Außengewinde zur einfacheren Montage
- Befestigungsbohrungen im Zylinderboden serienmäßig
- Doppeltwirkende Modelle mit Sicherheitsventil auf der Ringraumseite
- International übliches Anschlusskupplungssystem
Alle LHC-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in
vorhandene LUKAS 50 MPa-Systeme integriert werden.Steckkupplungsnippel StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
Zylinder mit Federrückzug
/Lukas/Zylinder_700bar/Hohlkolbenzylinder_LHC.php
| Typ | Preis | |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 12/40 | Eigengewicht 4.0 kg Aussengewinde 2 3/4"-16, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 123 kN, Hub 40 mm, Bauhöhe 124 mm | 587,40 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 12/75 | Eigengewicht 5.0 kg Aussengewinde 2 3/4"-16, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 123 kN, Hub 76 mm, Bauhöhe 176 mm | 730,40 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 12/150 | Eigengewicht 8.5 kg Aussengewinde 2 3/4"-16, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 123 kN, Hub 150 mm, Bauhöhe 300 mm | 937,20 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 22/50 | Eigengewicht 9.5 kg Aussengewinde 3 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 221 kN, Hub 50 mm, Bauhöhe 165 mm | 827,20 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 22/150 | Eigengewicht 18.0 kg Aussengewinde 3 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 221 kN, Hub 150 mm, Bauhöhe 318 mm | 1.445,40 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 30/50 | Eigengewicht 14.0 kg Aussengewinde 4 1/2"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 308 kN, Hub 50 mm, Bauhöhe 180 mm | EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 30/150 | Eigengewicht 23.5 kg Aussengewinde 4 1/2"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 308 kN, Hub 150 mm, Bauhöhe 322 mm | 1.509,20 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 60/75 | Eigengewicht 35.0 kg Aussengewinde 6 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 589 kN, Hub 76 mm, Bauhöhe 253 mm | 1.949,20 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 60/150 | Eigengewicht 44.0 kg Aussengewinde 6 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 589 kN, Hub 153 mm, Bauhöhe 341 mm | 2.500,30 EUR |
| Hohlkolbenzylinder, einfachwirkend, Typ LHC 100/80 | Eigengewicht 73.0 kg Aussengewinde 8 3/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1037 kN, Hub 80 mm, Bauhöhe 306 mm | 3.825,80 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 30-17/150 | Eigengewicht 22.0 kg Aussengewinde 4 1/2"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 308 kN, Zugkraft 172 kN, Hub 150 mm, Bauhöhe 300 mm | 1.882,10 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 30-17/250 | Eigengewicht 28.0 kg Aussengewinde 4 1/2"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 308 kN, Zugkraft 172 kN, Hub 250 mm, Bauhöhe 400 mm | 2.746,70 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 60-35/80 | Eigengewicht 35.0 kg Aussengewinde 6 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 589 kN, Zugkraft 355 kN, Hub 80 mm, Bauhöhe 249 mm | 2.689,50 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 60-35/150 | Eigengewicht 42.0 kg Aussengewinde 6 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 589 kN, Zugkraft 355 kN, Hub 150 mm, Bauhöhe 319 mm | 2.900,70 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 60-35/250 | Eigengewicht 53.0 kg Aussengewinde 6 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 589 kN, Zugkraft 355 kN, Hub 250 mm, Bauhöhe 419 mm | 3.517,80 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 100-65/35 | Eigengewicht 48.0 kg Aussengewinde -, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1037 kN, Zugkraft 646 kN, Hub 197 mm, Bauhöhe 197 mm | 3.196,60 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 100-65/75 | Eigengewicht 60.0 kg Aussengewinde 8 3/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1037 kN, Zugkraft 646 kN, Hub 255 mm, Bauhöhe 255 mm | 4.073,30 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 100-65/150 | Eigengewicht 76.0 kg Aussengewinde 8 3/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1037 kN, Zugkraft 646 kN, Hub 150 mm, Bauhöhe 335 mm | 4.812,50 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 100-65/250 | Eigengewicht 102.0 kg Aussengewinde 8 3/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1037 kN, Zugkraft 646 kN, Hub 250 mm, Bauhöhe 465 mm | 6.418,50 EUR |
| Hohlkolbenzylinder, doppeltwirkend, Typ LHC 140-55/175 | Eigengewicht 110.0 kg Aussengewinde -, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1433 kN, Zugkraft 566 kN, Hub 175 mm, Bauhöhe 350 mm | 7.837,50 EUR |
| Typ | Artikel-Nr. | Hub- kraft |
Hub | Ölbe- darf |
A | ØB | ØC | ØD1 | E | F | G | J | Ge- wicht |
Preis |
| kN | mm | l | mm | mm | mm | mm | mm | mm | mm | kg | Euro | |||
| LHC 12/40 | 84148/4001-01 | 123 | 40 | 0,07 | 124 | 75 | 40 | 20,5 | 19 | 2 3/4"-16 | 30 | 2,5 | 4,0 | 587,40 |
| LHC 12/75 | 84148/4001-02 | 123 | 76 | 0,13 | 176 | 75 | 40 | 20,5 | 19 | 2 3/4"-16 | 30 | 2,5 | 5 | 730,40 |
| LHC 12/150 | 84148/4001-03 | 123 | 150 | 0,26 | 300 | 75 | 40 | 20,5 | 19 | 2 3/4"-16 | 30 | 2,5 | 8,5 | 937,20 |
| LHC 22/50 | 84148/4002-01 | 221 | 50 | 0,16 | 165 | 105 | 56 | 27 | 23,5 | 3 7/8"-12 | 38 | 2,5 | 9,5 | 827,20 |
| LHC 22/150 | 84148/4002-02 | 221 | 150 | 0,47 | 318 | 105 | 56 | 27 | 23,5 | 3 7/8"-12 | 38 | 2,5 | 18 | 1.445,40 |
| LHC 30/50 | 84148/4003-01 | 308 | 50 | 0,22 | 180 | 120 | 68 | 33,4 | 27 | 4 1/2"-12 | 42 | 4 | 14 | |
| LHC 30/150 | 84148/4003-02 | 308 | 150 | 0,66 | 322 | 120 | 68 | 33,4 | 27 | 4 1/2"-12 | 42 | 4 | 23,5 | 1.509,20 |
| LHC 60/75 | 84148/4004-01 | 589 | 76 | 0,64 | 253 | 165 | 95 | 54 | 31 | 6 1/4"-12 | 48 | 4 | 35 | 1.949,20 |
| LHC 60/150 | 84148/4004-02 | 589 | 153 | 1,29 | 341 | 165 | 95 | 54 | 31 | 6 1/4"-12 | 48 | 4 | 44 | 2.500,30 |
| LHC 100/80 | 84148/4005-01 | 1037 | 80 | 1,19 | 306 | 220 | 130 | 80 | 37 | 8 3/8"-12 | 60 | 5 | 73 | 3.825,80 |
Zylinder mit hydraulischem Kolbenrückzug
| Typ | Artikel-Nr. | Hub- kraft |
Zug- kraft |
Hub | Ölbe- darf |
A | ØB | ØC | ØD1 | E | F | G | J | Ge- wicht |
Preis |
| kN | kN | mm | l | mm | mm | mm | mm | mm | mm | mm | kg | Euro | |||
| LHC 30-17/150 | 84148/4006-01 | 308 | 172 | 150 | 0,66 | 300 | 120 | 70 | 33,4 | 26 | 4 1/2"-12 | 42 | 4 | 22 | 1.882,10 |
| LHC 30-17/250 | 84148/4006-02 | 308 | 172 | 250 | 1,10 | 400 | 120 | 70 | 33,4 | 26 | 4 1/2"-12 | 42 | 4 | 28 | 2.746,70 |
| LHC 60-35/80 | 84148/4007-01 | 589 | 355 | 80 | 0,67 | 249 | 165 | 95 | 54 | 31 | 6 1/4"-12 | 48 | 5 | 35 | 2.689,50 |
| LHC 60-35/150 | 84148/4007-02 | 589 | 355 | 150 | 1,26 | 319 | 165 | 95 | 54 | 31 | 6 1/4"-12 | 48 | 5 | 42 | 2.900,70 |
| LHC 60-35/250 | 84148/4007-03 | 589 | 355 | 250 | 2,11 | 419 | 165 | 95 | 54 | 31 | 6 1/4"-12 | 48 | 5 | 53 | 3.517,80 |
| LHC 100-65/35 | 84148/4008-01 | 1037 | 646 | 38 | 0,56 | 197 | 220 | 130 | 80 | 37 | -- | -- | 5 | 48 | 3.196,60 |
| LHC 100-65/75 | 84148/4008-02 | 1037 | 646 | 76 | 1,13 | 255 | 220 | 130 | 80 | 37 | 8 3/8"-12 | 60 | 5 | 60 | 4.073,30 |
| LHC 100-65/150 | 84148/4008-03 | 1037 | 646 | 150 | 2,23 | 335 | 220 | 130 | 80 | 37 | 8 3/8"-12 | 60 | 5 | 76 | 4.812,50 |
| LHC 100-65/250 | 84148/4008-04 | 1037 | 646 | 250 | 3,71 | 465 | 220 | 130 | 80 | 37 | 8 3/8"-12 | 60 | 5 | 102 | 6.418,50 |
| LHC 140-55/175 | 84148/4009-01 | 1433 | 566 | 175 | 3,59 | 350 | 250 | 160 | 80 | 37 | -- | -- | 10 | 110 | 7.837,50 |

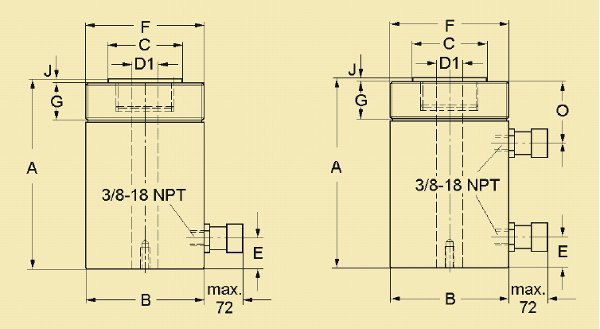

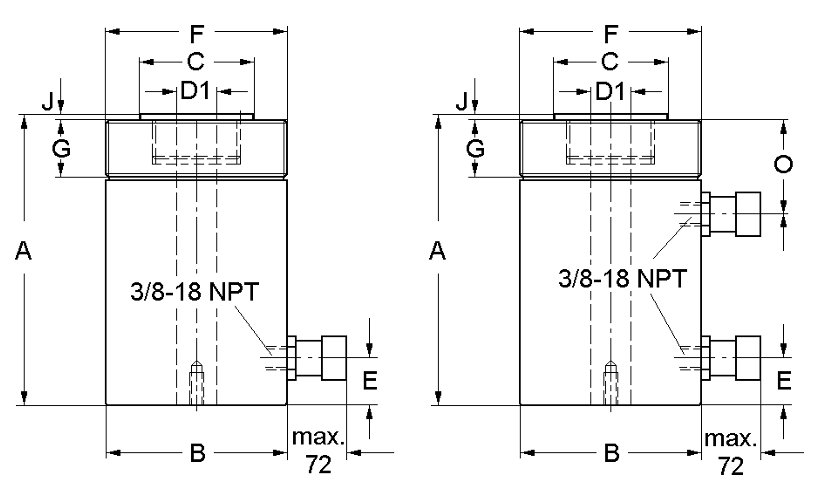

Serienmäßig Befestigungsbohrungen im Zylinderboden und in der Kolbenstange
| Typ | D | H | Q | R | T |
| LHC 12 | M 28x1,5 | 18 | 5/16"-18 | 12 | 50,8 |
| LHC 22 | 1 9/16"-16 | 20 | 3/8"-16 | 15 | 82,6 |
| LHC 30 | 1 13/16"-16 | 22 | 3/8"-16 | 17 | 92,2 |
| LHC 60 | 2 3/4"-16 | 22 | 1/2"-13 | 14 | 130,3 |
| LHC 100 | 4"-16 | 25 | 5/8"-11 | 19 | 177,7 |
| LHC 140 | 4 1/4"-12 | 40 | -- | -- | -- |
