700 bar
Einfachwirkende Verriegelungszylinder
ohne Federrückzug 30 t – 1100 t
Alle HLC-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in
vorhandene LUKAS 50 MPa-Systeme integriert werden.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.

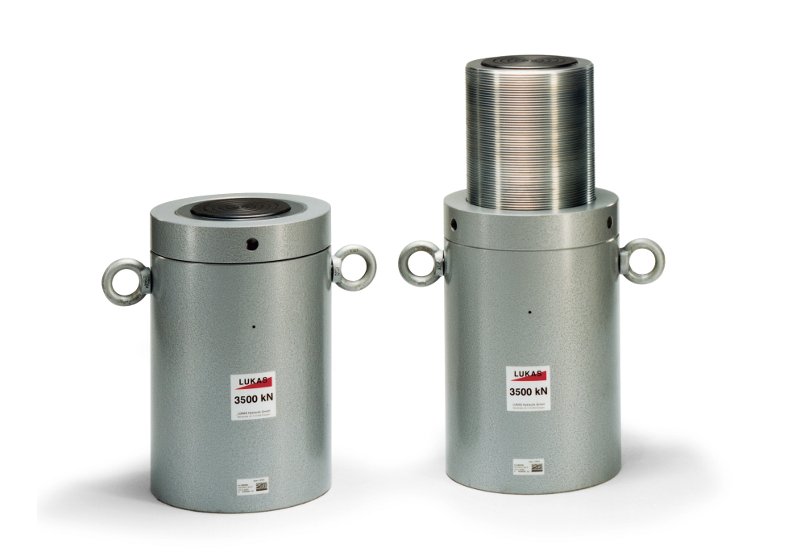

Auf diesem Zylinder stehen schwerste Lasten auch über längere Zeiträume sicher. Die Zylinder haben Kolbenstangen
mit Trapezgewinden und Verriegelungsmuttern zum mechanischen Abstützen der Last. Hubkräfte von 30 t bis 1100 t und
Hübe von 50 - 250 mm bzw. 300 mm lieferbar.
Die HLC-Zylinder sind mit Abspritzbohrung ausgestattet, durch die die Ausfahrlänge begrenzt wird. Die Hublänge muß so abgestimmt werden, daß beim Arbeiten mit dem Zylinder die Abspritzbohrung nicht überfahren wird.
Hohe Seitenlastverträglichkeit durch Führungsbänder aus Hartgewebe.
Die HLC-Zylinder sind mit Abspritzbohrung ausgestattet, durch die die Ausfahrlänge begrenzt wird. Die Hublänge muß so abgestimmt werden, daß beim Arbeiten mit dem Zylinder die Abspritzbohrung nicht überfahren wird.
Hohe Seitenlastverträglichkeit durch Führungsbänder aus Hartgewebe.
/Lukas/Zylinder_700bar/Verriegelungszylinder_HLC.php
| Typ | Preis | |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 30/50 | Eigengewicht 10.3 kg Hubkraft 309 kN, Hub 50 mm, Bauhöhe 169 mm, PN 700 bar, Ölbedarf 0,22 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 30/100 | Eigengewicht 13.2 kg Hubkraft 309 kN, Hub 100 mm, Bauhöhe 219 mm, PN 700 bar, Ölbedarf 0,44 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 30/200 | Eigengewicht 19.2 kg Hubkraft 309 kN, Hub 200 mm, Bauhöhe 319 mm, PN 700 bar, Ölbedarf 0,88 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 30/300 | Eigengewicht 25.9 kg Hubkraft 309 kN, Hub 300 mm, Bauhöhe 419 mm, PN 700 bar, Ölbedarf 1,33 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 50/50 | Eigengewicht 15.0 kg Hubkraft 496 kN, Hub 50 mm, Bauhöhe 155 mm, PN 700 bar, Ölbedarf 0,36 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 50/100 | Eigengewicht 20.0 kg Hubkraft 496 kN, Hub 100 mm, Bauhöhe 205 mm, PN 700 bar, Ölbedarf 0,71 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 50/200 | Eigengewicht 30.0 kg Hubkraft 496 kN, Hub 200 mm, Bauhöhe 310 mm, PN 700 bar, Ölbedarf 1,42 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 50/300 | Eigengewicht 40.0 kg Hubkraft 496 kN, Hub 300 mm, Bauhöhe 415 mm, PN 700 bar, Ölbedarf 2,13 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 100/50 | Eigengewicht 31.0 kg Hubkraft 929 kN, Hub 50 mm, Bauhöhe 180 mm, PN 700 bar, Ölbedarf 0,66 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 100/100 | Eigengewicht 40.0 kg Hubkraft 929 kN, Hub 100 mm, Bauhöhe 230 mm, PN 700 bar, Ölbedarf 1,33 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 100/200 | Eigengewicht 59.0 kg Hubkraft 929 kN, Hub 200 mm, Bauhöhe 335 mm, PN 700 bar, Ölbedarf 2,65 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 100/300 | Eigengewicht 78.0 kg Hubkraft 929 kN, Hub 300 mm, Bauhöhe 440 mm, PN 700 bar, Ölbedarf 3,98 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 140/50 | Eigengewicht 49.0 kg Hubkraft 1407 kN, Hub 50 mm, Bauhöhe 201 mm, PN 700 bar, Ölbedarf 1,01 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 140/100 | Eigengewicht 61.0 kg Hubkraft 1407 kN, Hub 100 mm, Bauhöhe 251 mm, PN 700 bar, Ölbedarf 2,01 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 140/200 | Eigengewicht 88.0 kg Hubkraft 1407 kN, Hub 200 mm, Bauhöhe 361 mm, PN 700 bar, Ölbedarf 4,02 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 140/300 | Eigengewicht 115.0 kg Hubkraft 1407 kN, Hub 300 mm, Bauhöhe 471 mm, PN 700 bar, Ölbedarf 6,03 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 220/50 | Eigengewicht 106.0 kg Hubkraft 2199 kN, Hub 50 mm, Bauhöhe 208 mm, PN 700 bar, Ölbedarf 1,57 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 220/150 | Eigengewicht 149.0 kg Hubkraft 2199 kN, Hub 150 mm, Bauhöhe 318 mm, PN 700 bar, Ölbedarf 4,71 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 220/250 | Eigengewicht 191.5 kg Hubkraft 2199 kN, Hub 250 mm, Bauhöhe 433 mm, PN 700 bar, Ölbedarf 7,85 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 350/50 | Eigengewicht 139.0 kg Hubkraft 3436 kN, Hub 50 mm, Bauhöhe 238 mm, PN 700 bar, Ölbedarf 2,45 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 350/150 | Eigengewicht 204.0 kg Hubkraft 3436 kN, Hub 150 mm, Bauhöhe 348 mm, PN 700 bar, Ölbedarf 7,36 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 350/250 | Eigengewicht 269.0 kg Hubkraft 3436 kN, Hub 250 mm, Bauhöhe 458 mm, PN 700 bar, Ölbedarf 12,27 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 560/50 | Eigengewicht 263.0 kg Hubkraft 5629 kN, Hub 50 mm, Bauhöhe 285 mm, PN 700 bar, Ölbedarf 4,02 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 560/150 | Eigengewicht 370.0 kg Hubkraft 5629 kN, Hub 150 mm, Bauhöhe 400 mm, PN 700 bar, Ölbedarf 12,06 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 560/250 | Eigengewicht 478.0 kg Hubkraft 5629 kN, Hub 250 mm, Bauhöhe 515 mm, PN 700 bar, Ölbedarf 20,10 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 880/50 | Eigengewicht 474.0 kg Hubkraft 8756 kN, Hub 50 mm, Bauhöhe 325 mm, PN 700 bar, Ölbedarf 6,28 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 880/150 | Eigengewicht 643.0 kg Hubkraft 8756 kN, Hub 150 mm, Bauhöhe 440 mm, PN 700 bar, Ölbedarf 18,84 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 880/250 | Eigengewicht 813.0 kg Hubkraft 8756 kN, Hub 250 mm, Bauhöhe 555 mm, PN 700 bar, Ölbedarf 31,4 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 1100/50 | Eigengewicht 681.0 kg Hubkraft 11132 kN, Hub 50 mm, Bauhöhe 340 mm, PN 700 bar, Ölbedarf 7,95 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 1100/150 | Eigengewicht 894.0 kg Hubkraft 11132 kN, Hub 150 mm, Bauhöhe 485 mm, PN 700 bar, Ölbedarf 23,85 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Schwerlastzylinder, einfachwirkend mit Verriegelungsmutter HLC 1100/250 | Eigengewicht 1107.0 kg Hubkraft 11132 kN, Hub 250 mm, Bauhöhe 600 mm, PN 700 bar, Ölbedarf 39,74 l, ohne Federrückzug, Kuppl.-Anschl. 3/8-18 NPT | 0,00 EUR |
| Ausgleichsplatten für Schwerlastzyl., einfachw. mit Verriegel. HLC 30 | Eigengewicht 0.4 kg | 0,00 EUR |
| Ausgleichsplatten für Schwerlastzyl., einfachw. mit Verriegel. HLC 50 | Eigengewicht 0.8 kg | 0,00 EUR |
| Ausgleichsplatten für Schwerlastzyl., einfachw. mit Verriegel. HLC 100 | Eigengewicht 2.2 kg und doppeltwirkende Schwerlastzylinder, HDCR 140 | 0,00 EUR |

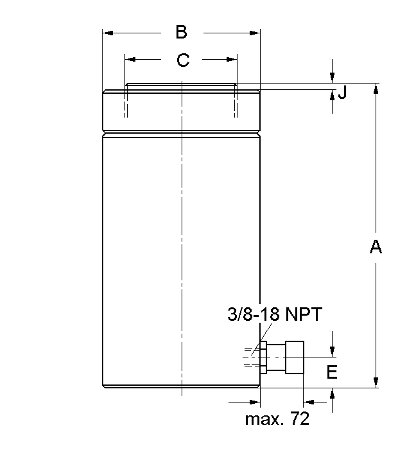

| Typ | Artikel-Nr. | Hubkraft | Hub | Kolbenfläche | Ölbedarf | A | ØB | ØC | E | J | Gewicht | Preis |
| kN | mm | cm² | l | mm | mm | mm | mm | mm | kg | Euro |
| HLCN 30/50 | 84148/9949-50 | 309 | 50 | 44,15 | 0,22 | 169 | 100 | Tr75x4 | 25 | 3 | 10,3 | 0,00 |
| HLCN 30/100 | 84148/9949-51 | 309 | 100 | 44,15 | 0,44 | 219 | 100 | Tr75x4 | 25 | 3 | 13,2 | 0,00 |
| HLCN 30/200 | 84148/9949-52 | 309 | 200 | 44,15 | 0,88 | 319 | 100 | Tr75x4 | 25 | 3 | 19,2 | 0,00 |
| HLCN 30/300 | 84148/9949-53 | 309 | 300 | 44,15 | 1,33 | 419 | 100 | Tr75x4 | 25 | 3 | 25,9 | 0,00 |
| HLCN 50/50 | 84148/9949-54 | 496 | 50 | 70,84 | 0,36 | 155 | 125 | Tr95x4 | 25 | 3 | 15,0 | 0,00 |
| HLCN 50/100 | 84148/9949-55 | 496 | 100 | 70,84 | 0,71 | 205 | 125 | Tr95x4 | 25 | 3 | 20,0 | 0,00 |
| HLCN 50/200 | 84148/9949-56 | 496 | 200 | 70,84 | 1,42 | 310 | 125 | Tr95x4 | 25 | 3 | 30,0 | 0,00 |
| HLCN 50/300 | 84148/9949-57 | 496 | 300 | 70,84 | 2,13 | 415 | 125 | Tr95x4 | 25 | 3 | 40,0 | 0,00 |
| HLCN 100/50 | 84148/9949-58 | 929 | 50 | 132,6 | 0,66 | 180 | 170 | Tr130x6 | 30 | 3 | 31,0 | 0,00 |
| HLCN 100/100 | 84148/9949-59 | 929 | 100 | 132,6 | 1,33 | 230 | 170 | Tr130x6 | 30 | 3 | 40,0 | 0,00 |
| HLCN 100/200 | 84148/9949-60 | 929 | 200 | 132,6 | 2,65 | 335 | 170 | Tr130x6 | 30 | 3 | 59 | 0,00 |
| HLCN 100/300 | 84148/9949-61 | 929 | 300 | 132,6 | 3,98 | 440 | 170 | Tr130x6 | 30 | 3 | 78,0 | 0,00 |
| HLCN 140/50 | 84148/9949-62 | 1407 | 50 | 200,9 | 1,01 | 201 | 200 | Tr160x6 | 35 | 3 | 49,0 | 0,00 |
| HLCN 140/100 | 84148/9949-63 | 1407 | 100 | 200,9 | 2,01 | 251 | 200 | Tr160x6 | 35 | 3 | 61,0 | 0,00 |
| HLCN 140/200 | 84148/9949-64 | 1407 | 200 | 200,9 | 4,02 | 361 | 200 | Tr160x6 | 35 | 3 | 88,0 | 0,00 |
| HLCN 140/300 | 84148/9949-65 | 1407 | 300 | 200,9 | 6,03 | 471 | 200 | Tr160x6 | 35 | 3 | 115 | 0,00 |
| HLCN 220/50 | 84148/9949-66 | 2199 | 50 | 314,1 | 1,57 | 208 | 250 | Tr200x6 | 40 | 3 | 106,0 | 0,00 |
| HLCN 220/150 | 84148/9949-67 | 2199 | 150 | 314,1 | 4,71 | 318 | 250 | Tr200x6 | 40 | 3 | 149,0 | 0,00 |
| HLCN 220/250 | 84148/9949-68 | 2199 | 250 | 314,1 | 7,85 | 433 | 250 | Tr200x6 | 40 | 3 | 191,5 | 0,00 |
| HLCN 350/50 | 84148/9949-69 | 3436 | 50 | 490,6 | 2,5 | 238 | 310 | Tr250x6 | 50 | 5 | 139,0 | 0,00 |
| HLCN 350/150 | 84148/9949-70 | 3436 | 150 | 490,6 | 7,36 | 348 | 310 | Tr250x6 | 50 | 5 | 204,0 | 0,00 |
| HLCN 350/250 | 84148/9949-71 | 3436 | 250 | 490,6 | 12,27 | 458 | 310 | Tr250x6 | 50 | 5 | 269,0 | 0,00 |
| HLCN 560/50 | 84148/9949-72 | 5629 | 50 | 803,8 | 4,02 | 285 | 390 | Tr320x6 | 65 | 5 | 263,0 | 0,00 |
| HLCN 560/150 | 84148/9949-73 | 5629 | 150 | 803,8 | 12,06 | 400 | 390 | Tr320x6 | 65 | 5 | 370,0 | 0,00 |
| HLCN 560/250 | 84148/9949-74 | 5629 | 250 | 803,8 | 20,1 | 515 | 390 | Tr320x6 | 65 | 5 | 478,0 | 0,00 |
| HLCN 880/50 | 84148/9949-75 | 8756 | 50 | 1256 | 6,28 | 325 | 490 | Tr400x6 | 70 | 5 | 474,0 | 0,00 |
| HLCN 880/150 | 84148/9949-76 | 8756 | 150 | 1256 | 18,84 | 440 | 490 | Tr400x6 | 70 | 5 | 643,0 | 0,00 |
| HLCN 880/250 | 84148/9949-77 | 8756 | 250 | 1256 | 31,4 | 555 | 490 | Tr400x6 | 70 | 5 | 813,0 | 0,00 |
| HLCN 1100/50 | 84148/9949-78 | 11132 | 50 | 1589,6 | 7,95 | 340 | 550 | Tr450x6 | 80 | 5 | 681,0 | 0,00 |
| HLCN 1100/150 | 84148/9949-79 | 11132 | 150 | 1589,6 | 23,85 | 485 | 550 | Tr450x6 | 80 | 5 | 894,0 | 0,00 |
| HLCN 1100/250 | 84148/9949-80 | 11132 | 250 | 1589,6 | 39,74 | 600 | 550 | Tr450x6 | 80 | 5 | 1107,0 | 0,00 |
