Elektroseilwinde BETA SL (Standard-Line)

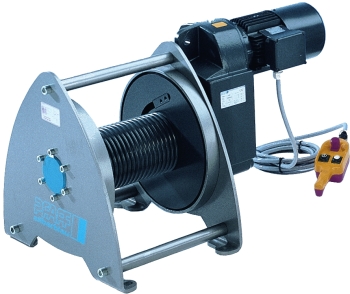

Elektroseilwinde BETA SILVERLINE

Bei der BETA SL fließen jahrelange Erkenntnisse, unter anderem das geräuscharme Getriebe aus dem Bereich Bühnentechnik, in eine Standardwinde ein. Sowohl für einfache Anwendungen, als auch in anspruchsvollen industriellen Bereichen ist die als schlüsselfertiges Hebezeug ausgeführte BETA SL geeignet.
Eine Steuerung mit integrierten Bedienelementen, inkl. Hauptstromschalter, einem 5 m langen Verbindungskabel zur Winde minimiert den Aufwand bei der Montage der BETA SL. Einzig, die Stromzuführung, und die Einstellung der serienmäßigen Hubendschaltung an der Winde, der die BETA SL zu einem vollwertigen Hebezeug nach DIN EN 14492 macht, sind erforderlich. Eine gerillte Seiltrommel ermöglicht hohe Standzeiten des Drahtseils und eine optimale Seilwicklung.
Ausstattung und Verarbeitung
  • Wartungsfreies Schneckengetriebe bzw. wartungsarme Stirnradgetriebe mit gefrästen und geschliffenen Zahnrädern – im Ölbad laufend
  • Große Laufruhe durch Schrägverzahnung
  • Elektrisch lüftende Federdruckscheibenbremse
  • Einschaltdauer S3 - 40 %
  • Kräftiger Drehstrom-Motor für Mehrbereichsspannung 380-420 V / 50 Hz bzw. 440-460 V / 60 Hz
  • Motorschutzart IP 55
  • Gerillte Seiltrommel
  • Große Seilaufnahme
  • 2 Seilbefestigungen - dadurch variabler Seileinlauf
  • Elektronischer Überlastschutz ab 1000 kg Hublast
  • Entsprechend den Unfallverhütungsvorschriften BGV D 8

Drehstromausführung 400 V / 50 Hz - Schützensteuerung mit Getriebeendschalter

Artikel-Nr. Bau-
größe
Traglast Hub-
geschw.
Triebwerks-
gruppe
Motor-
leistung
Empf.
Seil Ø*
Seilaufnahme Preis**
1. Lage Ob.Lage
4053981011912 SL0 250 kg 2,5 m/min 1Bm/M3 0,25 kW 4 mm 7,0 m 46,7 m 1.976,00 EUR
4050939050498 SL0 250 kg 4,7 m/min 1Bm/M3 0,37 kW 4 mm 7,0 m 46,7 m 2.028,30 EUR
4053981011929 SL1 500 kg 6,8 m/min 1Am/M4 0,75 kW 6 mm 6,7 m 48,9 m 2.132,80 EUR
4053981011936 SL1 630 kg 6,8 m/min 1Bm/M3 0,75 kW 6 mm 6,7 m 48,9 m 2.234,40 EUR
4053981011943 SL2 980 kg 6,0 m/min 1Am/M4 1,1 kW 9 mm 11,0 m 77,5 m 2.895,60 EUR
4053981011950 SL2 1250 kg 6,0 m/min 1Am/M4 1,1 kW 9 mm 11,0 m 77,5 m 3.450,40 EUR
4053981011967 SL3 2000 kg 6,8 m/min 1Bm/M3 2,2 kW 12 mm 10,0 m 74,5 m 4.234,20 EUR

Abmessungen

Artikel-Nr. A B F G H K L
mm mm mm mm mm mm mm mm mm
4053981011912 185 170 12 389 200 241 432 180 64
4050939050498 185 170 12 389 200 241 - 180 64
4053981011929 215 300 13,5 740 340 340 - 200 86
4053981011936 215 300 13,5 750 340 345 - 200 86
4053981011943 270 400 18 920 465 475 - 250 175
4053981011950 270 400 18 930 465 480 - 250 175
4053981011967 320 510 22 1070 570 614 - 300 175
Beta Skizze
