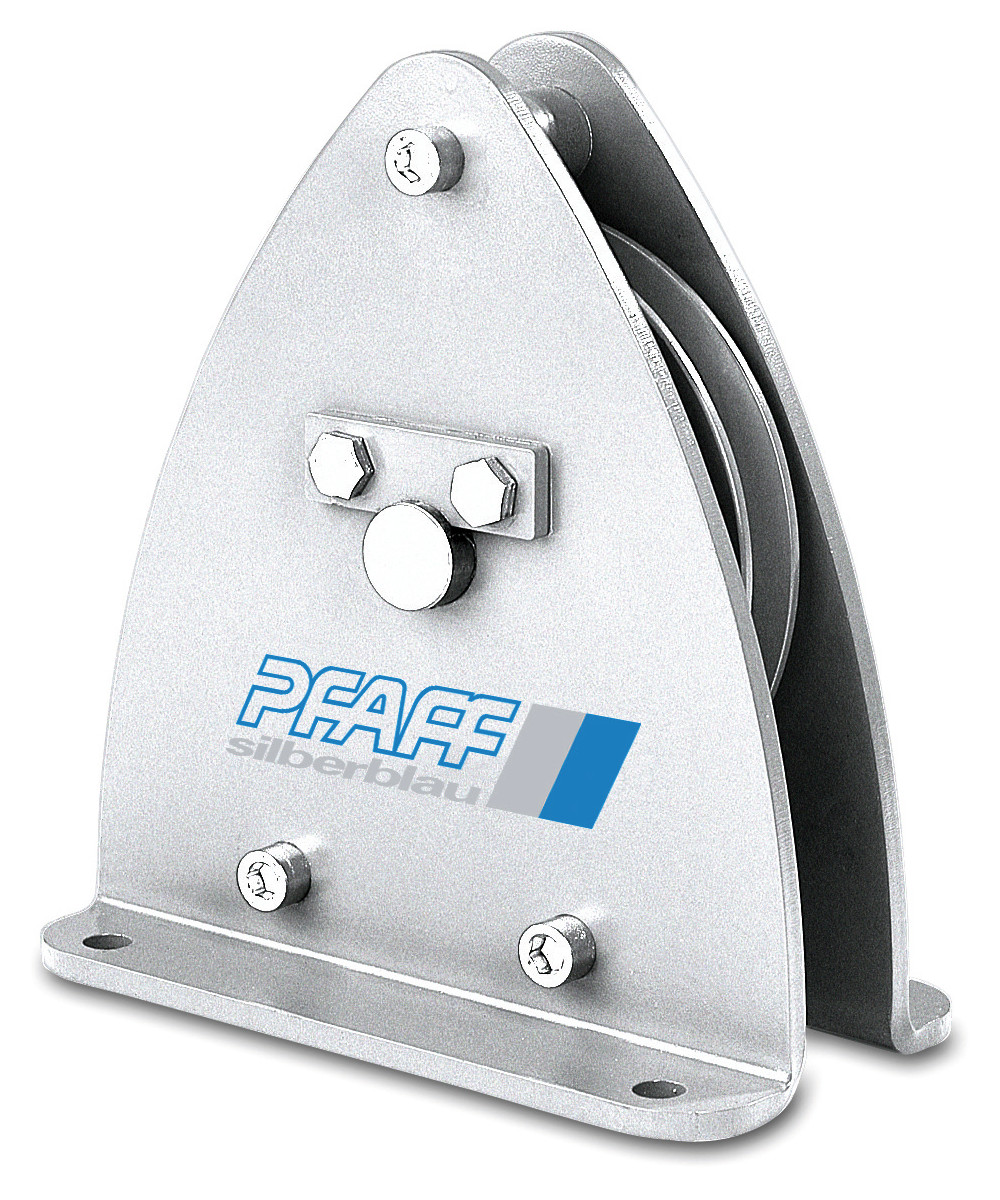

Rollenbock DSRB für Drahtseilumlenkung
Der Rollenbock DSRB S ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Dank seiner fettgefüllten
geschlossenen Kugellager, lenkt dieser Rollenbock Stahlseile nahezu geräuschlos und verlustfrei um. Ein möglicher Verschleiß an Seil und Rillengrund
wird durch ein sorgfältig abgestimmtes System aus anwendungsspezifischem Seildurchmesser und passend gedrehter Präzisionsseilrille minimiert. Die
drei Bolzen am Seilrollenumfang verhindern ein Abspringen des Seils bei Schlaffseil und sorgen so für einen einwandfreien Betrieb.
/Pfaff/Rollenbock/Drahtseilbock.php
| Typ | Preis | |
| Seilrollenbock Typ: DSRB S 90/4 | Tragkraft 700 kg für Seil-Ø 3-4 mm, Seilrollen-Aussen-Ø 90 mm | 82,50 EUR |
| Seilrollenbock Typ: DSRB S 90/6 | Tragkraft 700 kg für Seil-Ø 5-6 mm, Seilrollen-Aussen-Ø 90 mm | 105,60 EUR |
| Seilrollenbock Typ: DSRB S 145/5 | Tragkraft 1100 kg für Seil-Ø 5 mm, Seilrollen-Aussen-Ø 145 mm | 137,50 EUR |
| Seilrollenbock Typ: DSRB S 145/6 | Tragkraft 1100 kg für Seil-Ø 6 mm, Seilrollen-Aussen-Ø 145 mm | 134,20 EUR |
| Seilrollenbock Typ: DSRB S 145/7 | Tragkraft 1100 kg für Seil-Ø 7 mm, Seilrollen-Aussen-Ø 145 mm | 152,90 EUR |
| Seilrollenbock Typ: DSRB S 185/8 | Tragkraft 2300 kg für Seil-Ø 8 mm, Seilrollen-Aussen-Ø 185 mm | 207,90 EUR |
| Seilrollenbock Typ: DSRB S 185/9 | Tragkraft 2300 kg für Seil-Ø 9 mm, Seilrollen-Aussen-Ø 185 mm | 207,90 EUR |
| Seilrollenbock Typ: DSRB S 270/12 | Tragkraft 2500 kg für Seil-Ø 12 mm, Seilrollen-Aussen-Ø 270 mm | 426,80 EUR |
| Seilrollenbock Typ: DSRB S 325/14 | Tragkraft 4500 kg für Seil-Ø 14 mm, Seilrollen-Aussen-Ø 325 mm | 1.161,60 EUR |
| Seilrollenbock Typ: DSRB S 400/16 | Tragkraft 5000 kg für Seil-Ø 16 mm, Seilrollen-Aussen-Ø 400 mm | 1.094,50 EUR |
| Seilrollenbock Typ: DSRB S 400/18 | Tragkraft 5000 kg für Seil-Ø 18 mm, Seilrollen-Aussen-Ø 400 mm | 1.094,50 EUR |
| Seilrollenbock Typ: DSRB S 490/20 | Tragkraft 8000 kg für Seil-Ø 20 mm, Seilrollen-Aussen-Ø 400 mm | 1.839,20 EUR |

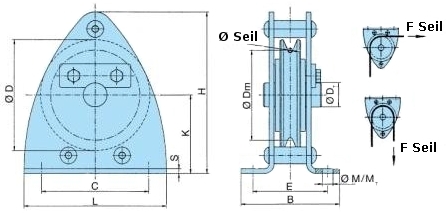

| Typ | Seil Ø | max. Zuglast[kg] bei Umlenkung |
Abmessungen in mm | Preis* | |||||||||||
| mm | 90° | 180° | B | C | ØD | ØD1 | ØDm | E | H | K | L | ØM/M1 | S | EUR | |
| DSRB S 90/4 | 3-4 | 700 | 500 | 85 | 90 | 90 | 20 | 80 | 62 | 134 | 65 | 120 | 9/9 | 4 | 82,50 |
| DSRB S 90/6 | 5-6 | 700 | 500 | 85 | 90 | 90 | 25 | 78 | 62 | 134 | 65 | 120 | 9/9 | 6 | 105,60 |
| DSRB S 145/5 | 5 | 1100 | 800 | 125 | 160 | 145 | 25 | 125 | 88 | 224 | 110 | 200 | 11,5/13 | 6 | 137,50 |
| DSRB S 145/6 | 6 | 1100 | 800 | 125 | 160 | 145 | 25 | 125 | 88 | 224 | 110 | 200 | 11,5/13 | 6 | 134,20 |
| DSRB S 145/7 | 7 | 1100 | 800 | 125 | 160 | 145 | 25 | 126 | 88 | 224 | 110 | 200 | 11,5/13 | 6 | 152,90 |
| DSRB S 185/8 | 8 | 2300 | 1630 | 138 | 195 | 185 | 30 | 160 | 106 | 273 | 135 | 245 | 13,5/15 | 8 | 207,90 |
| DSRB S 185/9 | 9 | 2300 | 1630 | 138 | 195 | 185 | 30 | 162 | 106 | 273 | 135 | 245 | 13,5/15 | 8 | 207,90 |
| DSRB S 270/12 | 12 | 2500 | 1800 | 191 | 290 | 270 | 40 | 246 | 138 | 407 | 202 | 360 | 18/20 | 10 | 426,80 |
| DSRB S 325/14 | 14 | 4500 | 3200 | 260 | 350 | 325 | 50 | 297 | 180 | 490 | 242 | 440 | 22/25 | 12 | 1.161,60 |
| DSRB S 400/16 | 16 | 5000 | 3800 | 302 | 430 | 400 | 50 | 368 | 212 | 612 | 310 | 530 | 26/30 | 15 | 1.094,50 |
| DSRB S 400/18 | 18 | 5000 | 3800 | 302 | 430 | 400 | 50 | 364 | 212 | 612 | 310 | 530 | 26/30 | 15 | 1.094,50 |
| DSRB S 490/20 | 20 | 8000 | 6000 | 313 | 580 | 490 | 65 | 450 | 220 | 694 | 340 | 650 | 34/40 | 16 | 1.839,20 |
* exkl. MwSt., zzgl. Versandkostenfrei
