Elektro-Hydraulikaggregate Modell PYE und Modell PY

Einstufig und zweistufig
Hydraulikaggregate sind einfach einzusetzen, da sie betriebsfertig aufgebaut und einfach zu bedienen sind. Ihr Einsatz bietet sich an, wenn Arbeiten zeitsparend und rationell zu erledigen sind, bei allen wiederkehrenden Arbeiten, um schnelle Ausfahrzeiten zu erreichen, oder wenn große Ölmengen bei schweren Hydraulikzylindern zu fördern sind.

Zweistufiges Fördervolumen
Die Hydraulikaggregate der Modelle PY ... verfügen über zweistufige Pumpen, d. h. eine Niederdruckstufe füllt den Hydraulikzylinder zügig bis der Druck auf 80 bar ansteigt. Die Hochdruckstufe schaltet sich automatisch (bis 700 bar) zu, während die Niederdruckstufe zum Tank entlastet wird. Diese kostengünstige Lösung verhindert eine zu große Erwärmung, spart Energie und hält die Aggregate kompakt.

Einstufige Fördervolumen Modelle PYE
Die Hydraulikaggregate der Modelle PYE verfügen über einstufige Pumpen. Diese Aggregate fördern von 0 bis 700 bar immer mit dem gleichen Volumen (Hochdruckstufe).

Steuerung/Bedienung
Die Steuerung der Kolbenbewegung des angeschlossenen Hydraulikzylinders erfolgt durch das aufgebaute Wegeventil. Haben Sie einen doppelt- oder einen einfachwirkenden

Hydraulikzylinder?
Das Wegeventil auf dem Pumpenaggregat muss der o. g. Funktionsart des Hydraulikzylinders entsprechen. Je nach Funktionsart des anzusteuernden Hydraulikzylinders werden die Pumpenaggregate ausgerüstet mit:

• 3/3-Wegeventil für einfachwirkende Zylinder, Anschluss mit einem Hydraulikschlauch
• 4/3-Wegeventil für doppeltwirkende Zylinder, Anschluss mit zwei Hydraulikschläuchen

Diese Wegeventile gibt es sowohl als Hand-, wie auch als Elektromagnetventile.

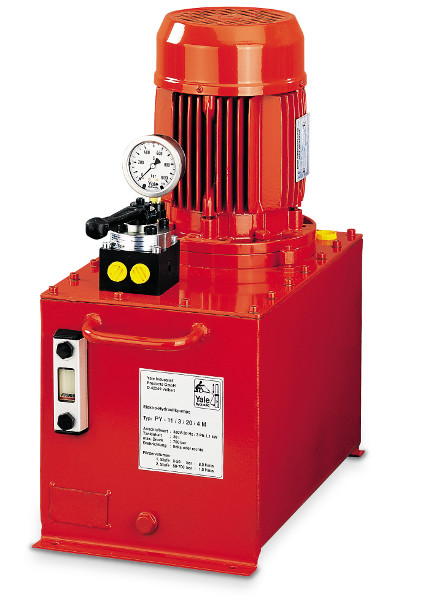

Bedienung der Wege-Ventile
Je nach Art der Bedienung gibt es „Handventile“ und „Elektromagnetventile“. Handventile werden mittels Handhebel geschaltet und stellen daher die preiswertere Alternative dar. Handventile haben in der Regel 3 Hebelstellungen:
- Ausfahren - Halt - Einfahren -

Ölkühler
Anwendungen von Hydraulikaggregaten im Dauereinsatz können Wärme erzeugen, welche zu einer Erhöhung der Öltemperatur führen kann. Sollte die Temperatur des Hydrauliköls im Tank über 60° C ansteigen, so sollte ein Ölkühler eingesetzt werden.

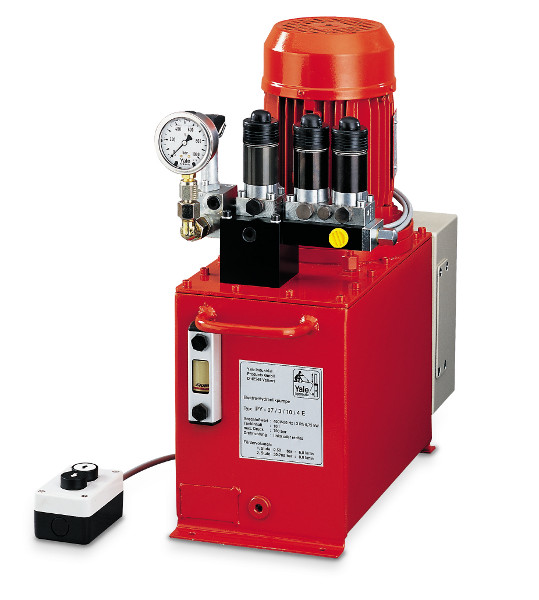

Elektromagnetventile
Elektromagnetventile haben den Vorteil, dass sie mittels Kabelfernsteuerung bedient werden und dass dadurch der Bediener flexibel ist. Sie werden über zwei Drucktasten angesteuert (- Ausfahren - Einfahren -), durch Loslassen der Tasten schaltet das Ventil die Pumpe ebenfalls auf „drucklosen Umlauf“, der Betriebsdruck, und damit die Kraft des Hydraulikzylinders, wird ohne Druckabfall gehalten. Die Steuerspannung der Elektromagnetventile beträgt 24 Volt. Mit Elektromagnetventilen ist ein schnelleres, präziseres Steuern des Hydraulikzylinders (millimetergenau) möglich.

Druckloser Umlauf
In der Halt-Stellung schalten alle Wege-Ventile auf „drucklosen Umlauf“, d. h. der Ölstrom wird im Kreislauf zum Tank gefördert.

Sonder-Elektromagnetventile
Einige Anwendungen, z. B. das unabhängige Fahren von mehreren Zylindern an einer Pumpe, erfordern einen Sonderaufbau hinsichtlich der Ventilsteuerung; dieser erfolgt je nach Anwendung gemäß Ihren Angaben.

Druckwächter-Aggregate
Mit einer besonderen Steuerung können Hydraulikaggregate als „Druckwächter“ eingesetzt werden. In dieser Funktion überwachen die Aggregate selbständig den eingestellten Betriebsdruck und stellen diesen im Falle eines Druckabfalls automatisch wieder her.

Fahrwerke
Zu allen Hydraulikaggregaten bieten wir Fahrwerke an, die mit zwei Lenkrollen und zwei Bockrollen ausgestattet sind.

Hydraulik-Öl
Alle Hydraulikaggregate sind betriebsfertig und mit hochwertigem Hydrauliköl der Viskositätsklasse ISO VG 32 befüllt.

Ausstattung und Verarbeitung

• Robuste Aggregate, auch für Dauereinsätze geeignet.
• Universell für alle Einsatzbereiche in Werkstatt und Montage, betriebsfertig aufgebaut.
• Motor Ein-/Ausschalter und 3 m Motor- Anschlusskabel.
• Mit Tragegriffen, Ölschauglas, Tankeinfüll-/belüftungsstopfen.
• Einschließlich Manometer GGY-631.
• Zweistufige Fördervolumen, d. h. schnellere Ausfahrzeit im Leerhub, sowie automatische Umschaltung in die 2. Stufe bei entsprechender Gegenlast.
• Niedriger Geräuschpegel, da Norm-Motore mit 1.450 U/min.
• Andere Motorspannungen und Ölbehälter auf Anfrage.
• Mit Hand-Steuerventilen oder Elektromagnetventilen.
• Elektromagnetventile mit 3 m Kabelfernsteuerung und Druckventil zum stufenlosen Einstellen des gewünschten Betriebsdruckes 0-700 bar.
• 24 V - Steuerspannung bei Elektromagnetventilen durch eingebauten Transformator.

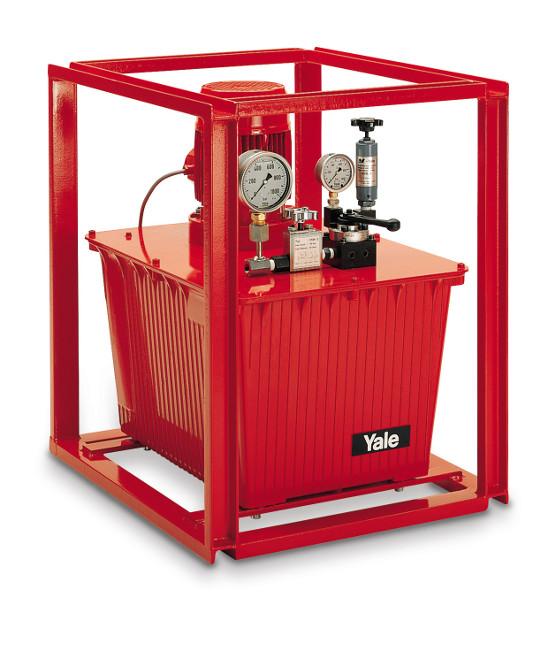

Hydraulikaggregat mit Schutzrahmen

Speziell konzipiert für Hebeanwendungen im Bereich des Bauwesens. Das Pumpenaggregat ist ausgerüstet mit handbetätigtem 4/3-Wegeventil Modell VHP-4/3-1, Sicherheits-Rückschlagventil Modell VSM-21, Druckbegrenzungsventil Modell VPR-3 sowie zwei Manometern zur permanenten Kontrolle der Auflast.

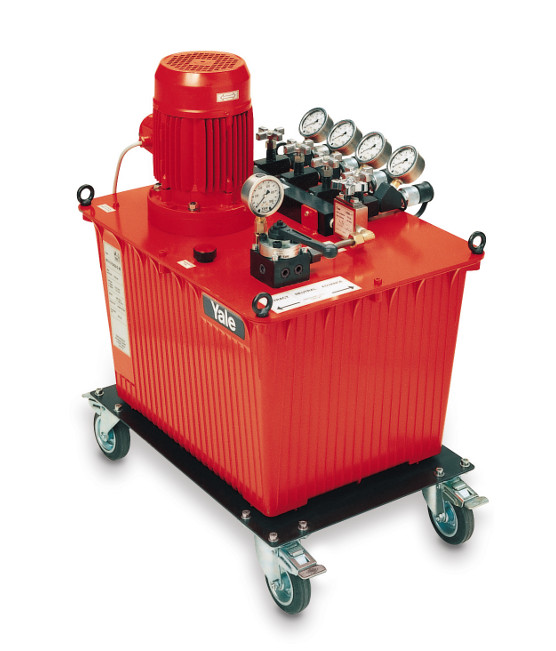

Hydraulikaggregat mit 4-fach Verteiler MY-44-GYA

Die preisgünstigste Möglichkeit zum „druckunabhängigen“ Betrieb von vier Hydraulikzylindern. Das zusätzlich zum Hand-Wegeventil aufgebaute Sicherheits-Rückschlagventil Modell VSM-21 verhindert ein unbeabsichtigtes Absinken der Last und erlaubt darüber hinaus ein millimetergenaues Ansteuern der einzelnen Hydraulikzylinder während eines Hubvorganges. Auf Wunsch können die Aggregate mit Fahrwerken ausgerüstet werden. Lieferbar in allen Leistungsstufen der Modelle: PY und PYE.

Hydraulikaggregat mit 4-fach-Elektromagnetventil

Zur „druckunabhängigen“ Ansteuerung von vier Stück (in diesem Fall doppeltwirkenden) Hydraulikzylindern. Jeder Zylinder kann individuell angesteuert werden. Elektromagnetventile bieten eine Reihe von Vorteilen wie z. B. ergonomische, ferngesteuerte Bedienung, schnelle Schaltintervalle, kurze Schaltzeiten usw.

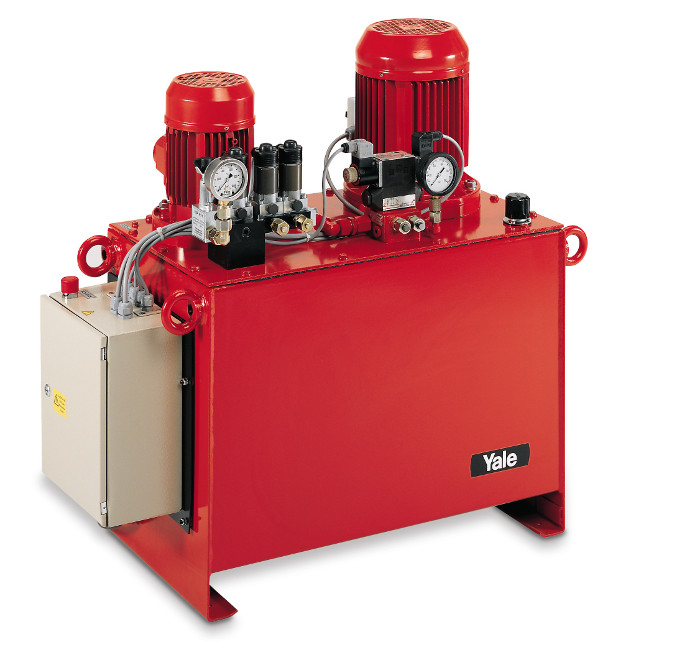

Doppel-Hydraulikaggregat

Hohe Förderleistungen, sowohl im Mitteldruckbereich bis 250 bar, als auch im Hochdruckbereich bis 700 bar, können erreicht werden, wenn zwei unabhängige Hydraulikpumpen zu einem Aggregat (in einem gemeinsamen Tank) zusammengefasst werden. Jede Pumpe verfügt über ein eigenes Elektromagnetventil, welches ein individuelles Zu- und Abschalten der Ölströme ermöglicht.
