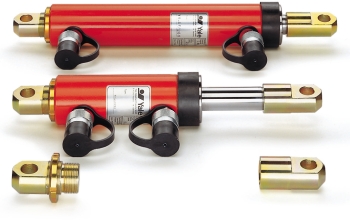

Schwenklager Modell AYH

Schwenklager Modell AYH

Die Schwenklager werden Kolbenstangenseitig und bodenseitig an die Hydraulikzylinder geschraubt, wenn die Zylinder aufgrund ihrer Einbaubedingungen beim Aus- und Einfahren eine Schwenkbewegung beschreiben.
Modell Artikel-Nr. Passend für Zylinder Passend für Gewicht Preis*
AYH-5-1 4025092-157179 YH-5/30, YH-5/80, YH-5/150 Zylinderstange 0,3 kg 103,40 EUR
AYH-5-2 4025092-157186 YH-5/30, YH-5/80, YH-5/150 Kolbenstange 0,3 kg 103,40 EUR
AYH-10-1 4025092-157193 YH-10/30,YH-10/80, YH-10/150, YH-10/250 Zylinderstange 0,6 kg 123,20 EUR
AYH-10-2 4025092-157209 YH-10/30, YH-10/80, YH-10/150, YH-10/250 Kolbenstange 0,6 kg 123,20 EUR
AYH-20-1 4025092-157216 YH-20/150, YH-20/250 Zylinderstange 2,1 kg 158,40 EUR
AYH-20-2 4025092-157223 YH-20/150, YH-20/250 Kolbenstange 2,1 kg 158,40 EUR
* exkl. MwSt. zzgl. Versandkosten
AYH - … -1 für Zylinderboden
AYH - … -2 für Kolbenstange

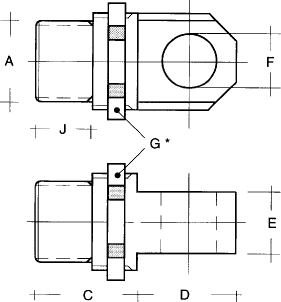

AYH Zylinderboden Skizze
AYH Kolbenstange Skizze
Modell Abmessungen in mm
A B C D E F G* H J
AYH-5-1 M27 x 2 - 35 35 15 16 M35 x 1,5 - 18
AYH-5-2 M27 x 2 - 35 35 15 16 M35 x 1,5 - 18
AYH-10-1 M36 x 2 - 38 42 25 20 M40 x 1,5 - 21
AYH-10-2 M27 x 2 40 38 42 25 20 - 21 -
AYH-20-1 M45 x 2 - 50 65 35 30 M70 x 2 - 23
AYH-20-2 M36 x 2 70 50 65 35 30 - 24 -
