Zubehör für Hydraulik-Zylinder Modell YS


Hubklaue Stützplatte
Hubklaue Kolbenplatte

Hubklaue

Die Hubklauen bilden mit dem entsprechenden Hydraulikzylinder eine kompakte, leichte Hubeinheit. Die Hubklauen werden auf das Außengewinde des jeweiligen Zylinders geschraubt. Sie können auch bei minimalem Freiraum unter der Last angesetzt werden. Beim Anheben muss sich die Hubeinheit gegen die Last abstützen können. Die maximale Kraft des Zylinders ist um 50 % zu reduzieren.

Kolbenplatte

Die Kolbenplatten werden in das Innengewinde der Kolbenstange eingeschraubt. Sie vermindern die Flächenpressung und verhindern ein Einsinken der Kolbenstange in den Untergrund. Auch beim Einsatz der Kolbenplatte muss die Hubeinheit gegen die Last abgestützt werden.

Modell Artikel-Nr. Bezeichnung Passend für
Zylinder
Gewicht Abmessungen in mm Preis*
4025092- kg A B C D E F EUR
AYS-10 156721 Hubklaue, Tragkraft 5t YS-10/... 0,9 90 90 30 29 22 M57x1,5 185,13
AYS-15 156738 Hubklaue, Tragkraft 8t YS-15/... 1,3 110 110 30 34 25 M67x1,5 221,76
AYS-23 156745 Hubklaue, Tragkraft 12t YS-23/... 3,8 125 125 30 40 35 M85 x 2 298,98
AYS-102 156752 Kolbenplatte, rund YS-10/... 1,5 140 12 - - - M27 x 2 131,67
AYS-152 156769 Kolbenplatte, rund YS-15/... 1,8 140 12 - - - M33 x 2 153,45
AYS-232 156776 Kolbenplatte, rund YS-23/... 2,2 160 15 - - - M40 x 2 177,21
Hubklauen

AYS Hubklaue Skizze
Kolbenplatte

AYS Kolbenplatte Skizze

Anheben eines Containers mit Hydraulikzylinder YS-23/160, Hubklaue AYS-23 und Kolbenplatte AYS-232 sowie Handpumpe HPS-2/2 mit Bodenrahmen

HBD Anwendung

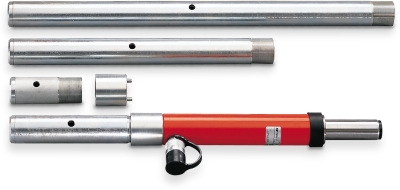

Verlängerungsrohr

Bodenadapter und Verlängerungsrohre


Die Verlängerungsrohre werden mittels Bodenadapter und zwei Innensechskantschrauben gegen den Zylinderboden geschraubt und erweitern somit den Einsatzbereich z.B. bei Richt- und Reparaturarbeiten.
Modell Artikel-Nr. Bezeichnung Passend für
Zylinder
Gewicht Abmessungen in mm Preis*
 4025092- kg A B F EUR
AYS-53 157049 Bodenadapter, 5 t YS-5/... 0,5 53 50 M42x1,5 62,37
AYS-54 157056 Verlängerungsrohr 125 mm, 5 t YS-5/... 0,9 125 - M42x1,5 49,50
AYS-55 157063 Verlängerungsrohr 250 mm, 5 t YS-5/... 1,5 250 - M42x1,5 57,42
AYS-56 157070 Verlängerungsrohr 500 mm, 5 t YS-5/... 2,8 500 - M42x1,5 65,34
AYS-103 156783 Bodenadapter, 10 t YS-10/... 0,7 58 60 M50 x 2 78,21
AYS-104 156790 Verlängerungsrohr 125 mm, 10 t YS-10/... 1,2 125 - M50 x 2 59,40
AYS-105 156806 Verlängerungsrohr 250 mm, 10 t YS-10/... 2,2 250 - M50 x 2 67,32
AYS-106 156813 Verlängerungsrohr 500 mm, 10 t YS-10/... 3,9 500 - M50 x 2 87,12
AYS-107 156820 Verlängerungsrohr 750 mm, 10 t YS-10/... 5,9 750 - M50 x 2 104,94
AYS-153 156929 Bodenadapter, 15 t YS-15/... 0,9 70 73 M60 x 2 109,89
AYS-154 156936 Verlängerungsrohr 125 mm, 15 t YS-15/... 1,6 125 - M60 x 2 66,33
AYS-155 156943 Verlängerungsrohr 250 mm, 15 t YS-15/... 2,9 250 - M60 x 2 78,21
AYS-156 156950 Verlängerungsrohr 500 mm, 15 t YS-15/... 4,9 500 - M60 x 2 101,97
AYS-157 156967 Verlängerungsrohr 750 mm, 15 t YS-15/... 7,9 750 - M60 x 2 116,82
Bodenadapter

AYS Bodenadapter Skizze
Verlängerungsrohr

AYS Verlängerungsrohr Skizze

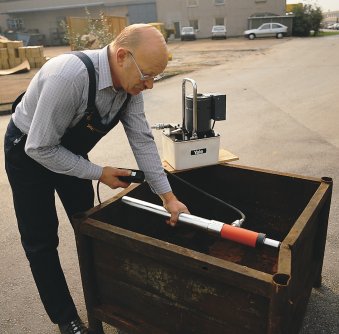

Richtarbeiten mit Hydraulikzylinder YS-10/100, Verlängerungsrohr AYS-106 , Bodenadapter AYS-103 und Elektropumpe PY-04/2/5/2M.

Verlängerungsrohr Anwendung

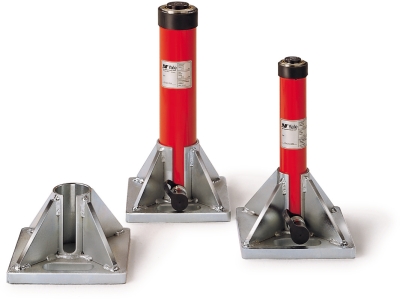

AYS Stützplatte
Stützplatten
Diese Stützplatten dienen zur Lastverteilung und erhöhen die Standsicherheit besonders dann, wenn die Hydraulikzylinder bei Hebevorgängen eingesetzt werden. Stabile Schweißkonstruktion mit Handgriff.

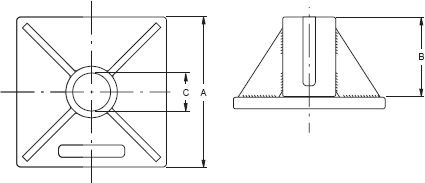

AYS Stützplatte Skizze
Modell Artikel-Nr. Bezeichnung Passend für Zylinder Gewicht Abmessungen in mm Preis*
A B C
AYS-101 4025092-157100 Stützplatte, 10 t YS-10/... 10,5 kg 230 120 58 223,74 EUR
AYS-151 4025092-157131 Stützplatte, 15 t YS-15/... 10,5 kg 230 120 68 223,74 EUR
AYS-231 4025092-157162 Stützplatte, 23 t YS-23/... 10,5 kg 230 120 86 255,42 EUR



Einschraubgewindeflansch Modell AYP

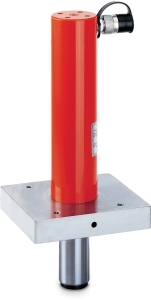

Einschraub-Gewindeflansche Modell AYP
Zum Einschrauben von Hydraulikzylindern in Vorrichtungen, Konstruktionen, Pressrahmen usw. bieten sich diese Gewindeflansche aus hochwertigem, schweißbarem Stahl an.

Modell Artikel-Nr. Passend für Zylinder Gewicht Preis*
AYP-1010 4025092-157407 YS-10/... 9,7 kg 301,40 EUR
AYP-1510 4025092-157414 YS-15/... und YH-10/... 12,6 kg 301,40 EUR
AYP-2310 4025092-157421 YS-23/... und YH-20/... 12,1 kg 301,40 EUR
AYP-5010 4025092-157531 YS-50/... und YH-50/... 19,6 kg 585,20 EUR
AYP-10010 4025092-157548 YS-100/... und YH-100/... 46,0 kg 752,40 EUR
AYP-20010 4025092-157555 YH-200/... 97,0 kg 1.057,10 EUR

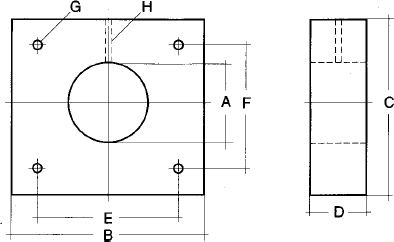

AYP Skizze


Modell Abmessungen in mm
A B C D E F G H
AYP-1010 M57 x 1,5 220 200 30 120 150 M12 M8
AYP-1510 M67 x 1,5 220 200 40 120 150 M12 M8
AYP-2310 M85 x 2 220 200 40 120 150 M12 M8
AYP-5010 M125 x 2 250 250 50 225 225 Ø13,5 M8
AYP-10010 M180 x 3 300 330 70 300 330 Ø17,5 M8
AYP-20010 M250 x 4 450 450 80 400 400 Ø17,5 M8
