Yale - Universal-Zylinder Modell YS

Einfachwirkend mit Federrückzug, 5 - 100 t

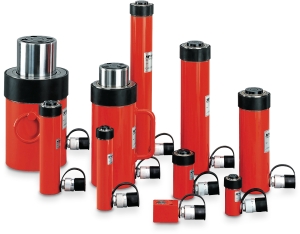

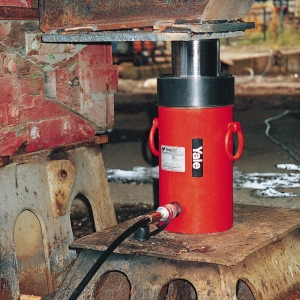

Hydraulikzylinder, einfachwirkend Modell YS Einfachwirkender Hydraulikzylinder Anwendung
Diese robusten Hydraulikzylinder zeichnen sich durch eine extrem gute Seitenlastverträglichkeit aus und sind sehr handlich, da sie über Federrückzug und nur einen Schlauchanschluss verfügen.
Universal-Zylinder sind für alle Arbeiten einsetzbar, bei denen es auf hohe Kraft und geringe Abmessungen ankommt, wie z.B. Auspressen von Wellen, Richten von Schweißkonstruktionen, Anheben, Ausrichten, Abstützen, Wiegen …, bzw. für alle universellen Montage- und Reparaturarbeiten. Durch die serienmäßigen, metrischen Befestigungsgewinde eignen sich diese Zylinder hervorragend für den Einbau in Vorrichtungen und Werkstattpressen.

Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Einfachwirkend mit Federrückzug.
  • Durch lange Kolbenführungen besonders seitenlastverträglich.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse, im Zylinderboden und von 5 bis 30 t auch in der Kolbenstange.
  • Vollbelastbarer Stoppring als Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe CFY - 1.
  • YS - 50/100 und YS - 50/160 mit Tragegriff.
  • YS - 50/320 bis YS - 100/200 mit 2 Trageringen.

Zubehör

Handpumpe
Verlaengerungsrohr
Hydraulikschlauch Gewindeflansche Hubklaue Stuetzplatte Stuetzplatte


/Yale/Hydraulik/Zylinder/Einfachwirkender_Hydraulikzylinder_YS.php
Typ Preis
Universal-Zylinder mit Federrückzug Modell: YS-5/15Tragkraft 5000 kg
Hub 15 mm, Max. Ölvolumen 11 cbcm, Bauhöhe 45 mm		241,56 EUR
Universal-Zylinder mit Federrückzug Modell: YS-5/25Tragkraft 5000 kg
Hub 25 mm, Max. Ölvolumen 18 cbcm, Bauhöhe 97 mm		297,00 EUR
Universal-Zylinder mit Federrückzug Modell: YS-5/75Tragkraft 5000 kg
Hub 75 mm, Max. Ölvolumen 53 cbcm, Bauhöhe 157 mm		327,69 EUR
Universal-Zylinder mit Federrückzug Modell: YS-5/127Tragkraft 5000 kg
Hub 127 mm, Max. Ölvolumen 90 cbcm, Bauhöhe 214 mm		364,32 EUR
Universal-Zylinder mit Federrückzug Modell: YS-5/180Tragkraft 5000 kg
Hub 180 mm, Max. Ölvolumen 127 cbcm, Bauhöhe 267 mm		410,85 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/25Tragkraft 10000 kg
Hub 25 mm, Max. Ölvolumen 37 cbcm, Bauhöhe 90 mm		310,86 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/50Tragkraft 10000 kg
Hub 50 mm, Max. Ölvolumen 73 cbcm, Bauhöhe 125 mm		343,53 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/100Tragkraft 10000 kg
Hub 100 mm, Max. Ölvolumen 146 cbcm, Bauhöhe 178 mm		376,20 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/150Tragkraft 10000 kg
Hub 150 mm, Max. Ölvolumen 218 cbcm, Bauhöhe 250 mm		430,65 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/200Tragkraft 10000 kg
Hub 200 mm, Max. Ölvolumen 291 cbcm, Bauhöhe 300 mm		473,22 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/250Tragkraft 10000 kg
Hub 250 mm, Max. Ölvolumen 363 cbcm, Bauhöhe 352 mm		529,65 EUR
Universal-Zylinder mit Federrückzug Modell: YS-10/300Tragkraft 10000 kg
Hub 300 mm, Max. Ölvolumen 436 cbcm, Bauhöhe 407 mm		583,11 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/25Tragkraft 15000 kg
Hub 25 mm, Max. Ölvolumen 53 cbcm, Bauhöhe 110 mm		419,76 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/50Tragkraft 15000 kg
Hub 50 mm, Max. Ölvolumen 106 cbcm, Bauhöhe 140 mm		466,29 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/100Tragkraft 15000 kg
Hub 100 mm, Max. Ölvolumen 213 cbcm, Bauhöhe 190 mm		525,69 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/150Tragkraft 15000 kg
Hub 150 mm, Max. Ölvolumen 319 cbcm, Bauhöhe 260 mm		580,14 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/200Tragkraft 15000 kg
Hub 200 mm, Max. Ölvolumen 425 cbcm, Bauhöhe 310 mm		658,35 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/250Tragkraft 15000 kg
Hub 250 mm, Max. Ölvolumen 531 cbcm, Bauhöhe 365 mm		711,81 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/300Tragkraft 15000 kg
Hub 300 mm, Max. Ölvolumen 637 cbcm, Bauhöhe 420 mm		786,06 EUR
Universal-Zylinder mit Federrückzug Modell: YS-15/350Tragkraft 15000 kg
Hub 350 mm, Max. Ölvolumen 744 cbcm, Bauhöhe 472 mm		875,16 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/25Tragkraft 23000 kg
Hub 25 mm, Max. Ölvolumen 83 cbcm, Bauhöhe 116 mm		500,94 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/50Tragkraft 23000 kg
Hub 50 mm, Max. Ölvolumen 166 cbcm, Bauhöhe 150 mm		573,21 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/100Tragkraft 23000 kg
Hub 100 mm, Max. Ölvolumen 332 cbcm, Bauhöhe 202 mm		626,67 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/160Tragkraft 23000 kg
Hub 160 mm, Max. Ölvolumen 531 cbcm, Bauhöhe 277 mm		690,03 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/200Tragkraft 23000 kg
Hub 210 mm, Max. Ölvolumen 697 cbcm, Bauhöhe 330 mm		780,12 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/250Tragkraft 23000 kg
Hub 250 mm, Max. Ölvolumen 830 cbcm, Bauhöhe 376 mm		848,43 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/300Tragkraft 23000 kg
Hub 300 mm, Max. Ölvolumen 996 cbcm, Bauhöhe 428 mm		938,52 EUR
Universal-Zylinder mit Federrückzug Modell: YS-23/345Tragkraft 23000 kg
Hub 345 mm, Max. Ölvolumen 1145 cbcm, Bauhöhe 477 mm		1.048,41 EUR
Universal-Zylinder mit Federrückzug Modell: YS-30/125Tragkraft 30000 kg
Hub 125 mm, Max. Ölvolumen 552 cbcm, Bauhöhe 245 mm		1.117,71 EUR
Universal-Zylinder mit Federrückzug Modell: YS-30/200Tragkraft 30000 kg
Hub 200 mm, Max. Ölvolumen 884 cbcm, Bauhöhe 325 mm		1.279,08 EUR
Universal-Zylinder mit Federrückzug Modell: YS-50/50Tragkraft 50000 kg
Hub 50 mm, Max. Ölvolumen 355 cbcm, Bauhöhe 170 mm		1.072,17 EUR
Universal-Zylinder mit Federrückzug Modell: YS-50/100Tragkraft 50000 kg
Hub 100 mm, Max. Ölvolumen 709 cbcm, Bauhöhe 220 mm		1.187,01 EUR
Universal-Zylinder mit Federrückzug Modell: YS-50/160Tragkraft 50000 kg
Hub 160 mm, Max. Ölvolumen 1135 cbcm, Bauhöhe 285 mm		1.319,67 EUR
Universal-Zylinder mit Federrückzug Modell: YS-50/320Tragkraft 50000 kg
Hub 320 mm, Max. Ölvolumen 2269 cbcm, Bauhöhe 460 mm		1.707,75 EUR
Universal-Zylinder mit Federrückzug Modell: YS-70/150Tragkraft 70000 kg
Hub 150 mm, Max. Ölvolumen 1478 cbcm, Bauhöhe 285 mm		1.968,12 EUR
Universal-Zylinder mit Federrückzug Modell: YS-70/330Tragkraft 70000 kg
Hub 330 mm, Max. Ölvolumen 3252 cbcm, Bauhöhe 490 mm		2.527,47 EUR
Universal-Zylinder mit Federrückzug Modell: YS-100/100Tragkraft 100000 kg
Hub 100 mm, Max. Ölvolumen 1432 cbcm, Bauhöhe 275 mm		2.191,86 EUR
Universal-Zylinder mit Federrückzug Modell: YS-100/200Tragkraft 100000 kg
Hub 200 mm, Max. Ölvolumen 2863 cbcm, Bauhöhe 375 mm		2.523,51 EUR
Druck-
kraft		 Modell Artikel-Nr. Hub Wirksame
Kolbenfläche		 Max.
Ölvolumen		 Bauhöhe
eingefahren		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis*
5 t YS-5/15 4025092-150002 15 mm 7,2 cm² 11 cm³ 45 mm 41 mm 0,9 kg 241,56 EUR
5 t YS-5/25 4025092-150019 25 mm 7,2 cm² 18 cm³ 97 mm 42 mm 1,0 kg 297,00 EUR
5 t YS-5/75 4025092-150026 75 mm 7,2 cm² 53 cm³ 157 mm 42 mm 1,5 kg 327,69 EUR
5 t YS-5/127 4025092-150033 127 mm 7,2 cm² 90 cm³ 214 mm 42 mm 2,0 kg 364,32 EUR
5 t YS-5/180 4025092-150040 180 mm 7,2 cm² 127 cm³ 267 mm 42 mm 2,4 kg 410,85 EUR
10 t YS-10/25 4025092-150057 25 mm 14,3 cm² 37 cm³ 90 mm 57 mm 1,6 kg 310,86 EUR
10 t YS-10/50 4025092-150064 50 mm 14,3 cm² 73 cm³ 125 mm 57 mm 2,1 kg 343,53 EUR
10 t YS-10/100 4025092-150071 100 mm 14,3 cm² 146 cm³ 178 mm 57 mm 2,8 kg 376,20 EUR
10 t YS-10/150 4025092-150088 150 mm 14,3 cm² 218 cm³ 250 mm 57 mm 4,1 kg 430,65 EUR
10 t YS-10/200 4025092-150095 200 mm 14,3 cm² 291 cm³ 300 mm 57 mm 4,7 kg 473,22 EUR
10 t YS-10/250 4025092-150101 250 mm 14,3 cm² 363 cm³ 352 mm 57 mm 5,5 kg 529,65 EUR
10 t YS-10/300 4025092-150118 300 mm 14,3 cm² 436 cm³ 407 mm 57 mm 6,3 kg 583,11 EUR
15 t YS-15/25 4025092-150125 25 mm 21,5 cm² 53 cm³ 110 mm 67 mm 2,7 kg 419,76 EUR
15 t YS-15/50 4025092-150132 50 mm 21,5 cm² 106 cm³ 140 mm 67 mm 3,3 kg 466,29 EUR
15 t YS-15/100 4025092-150149 100 mm 21,5 cm² 213 cm³ 190 mm 67 mm 4,3 kg 525,69 EUR
15 t YS-15/150 4025092-150156 150 mm 21,5 cm² 319 cm³ 260 mm 67 mm 5,8 kg 580,14 EUR
15 t YS-15/200 4025092-150163 200 mm 21,5 cm² 425 cm³ 310 mm 67 mm 7,0 kg 658,35 EUR
15 t YS-15/250 4025092-150170 250 mm 21,5 cm² 531 cm³ 365 mm 67 mm 8,0 kg 711,81 EUR
15 t YS-15/300 4025092-150187 300 mm 21,5 cm² 637 cm³ 420 mm 67 mm 9,0 kg 786,06 EUR
15 t YS-15/350 4025092-150194 350 mm 21,5 cm² 744 cm³ 472 mm 67 mm 10,0 kg 875,16 EUR
23 t YS-23/25 4025092-150200 25 mm 32,9 cm² 83 cm³ 116 mm 85 mm 5,0 kg 500,94 EUR
23 t YS-23/50 4025092-150217 50 mm 32,9 cm² 166 cm³ 150 mm 85 mm 6,0 kg 573,21 EUR
23 t YS-23/100 4025092-150224 100 mm 32,9 cm² 332 cm³ 202 mm 85 mm 7,5 kg 626,67 EUR
23 t YS-23/160 4025092-150231 160 mm 32,9 cm² 531 cm³ 277 mm 85 mm 10,0 kg 690,03 EUR
23 t YS-23/210 4025092-150248 210 mm 32,9 cm² 697 cm³ 330 mm 85 mm 12,0 kg 780,12 EUR
23 t YS-23/250 4025092-150255 250 mm 32,9 cm² 830 cm³ 376 mm 85 mm 13,5 kg 848,43 EUR
23 t YS-23/300 4025092-150262 300 mm 32,9 cm² 996 cm³ 428 mm 85 mm 15,0 kg 938,52 EUR
23 t YS-23/345 4025092-150279 345 mm 32,9 cm² 1.145 cm³ 477 mm 85 mm 16,5 kg 1.048,41 EUR
30 t YS-30/125 4025092-150286 125 mm 42,9 cm² 552 cm³ 245 mm 102 mm 13,0 kg 1.117,71 EUR
30 t YS-30/200 4025092-150293 200 mm 42,9 cm² 884 cm³ 325 mm 102 mm 17,0 kg 1.279,08 EUR
50 t YS-50/50 4025092-150309 50 mm 71,5 cm² 355 cm³ 170 mm 125 mm 15,0 kg 1.072,17 EUR
50 t YS-50/100 4025092-150316 100 mm 71,5 cm² 709 cm³ 220 mm 125 mm 19,0 kg 1.187,01 EUR
50 t YS-50/160 4025092-150323 160 mm 71,5 cm² 1.135 cm³ 285 mm 125 mm 24,0 kg 1.319,67 EUR
50 t YS-50/320 4025092-150330 320 mm 71,5 cm² 2.269 cm³ 460 mm 125 mm 37,0 kg 1.707,75 EUR
70 t YS-70/150 4025092-150347 150 mm 100,0 cm² 1.478 cm³ 285 mm 146 mm 32,0 kg 1.968,12 EUR
70 t YS-70/330 4025092-150354 330 mm 100,0 cm² 3.252 cm³ 490 mm 146 mm 52,0 kg 2.527,47 EUR
100 t YS-100/100 4025092-150378 100 mm 143,0 cm² 1.432 cm³ 275 mm 180 mm 43,0 kg 2.191,86 EUR
100 t YS-100/200 4025092-150361 200 mm 143,0 cm² 2.863 cm³ 375 mm 180 mm 64,0 kg 2.523,51 EUR
* exkl. MwSt. Versandkostenfrei

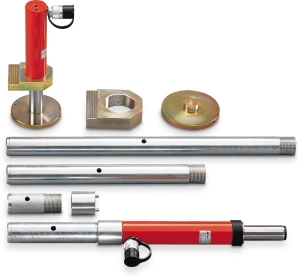

Zubehör für Zylinder AYS Stützplatte für Zylinder AYS Einschraubgewindeflansch
Hubklauen, Kolbenplatten, Bodenadapter und Verlängerungsrohre sind als Zubehör erhältlich.

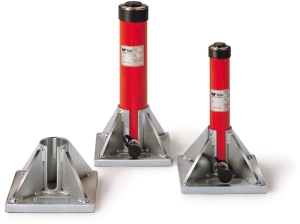

Stützplatten sind als Zubehör erhältlich
Einschraub-Gewindeflansche

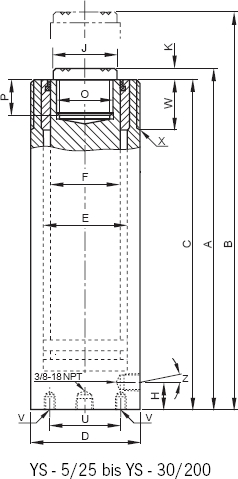

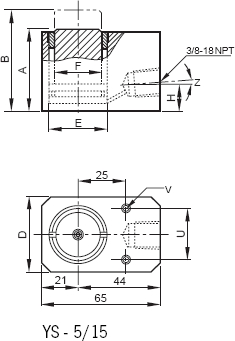

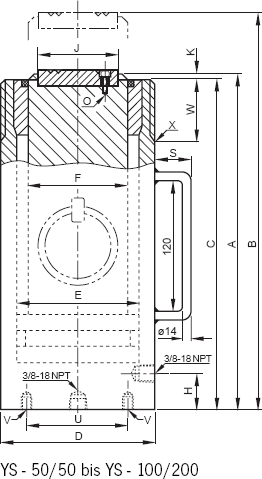

Abmessungen

einfachwirkender Zylinder einfachwirkender Zylinder einfachwirkender Zylinder
Modell Abmessungen in mm (°)
A B C D E F H J K O P S U V W X Z
YS-5/15 45 60 45 41 30 25 19 - - - - - 28,5 2x5,5Ø - - 5
YS-5/25 97 122 92 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42x1,5 5
YS-5/75 157 232 152 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42x1,5 5
YS-5/127 214 341 209 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42x1,5 5
YS-5/180 267 447 262 42 30 26 19 25 5 M20x2 13 - 28 2xM6 23 M42x1,5 5
YS-10/25 90 115 88 57 43 38 17 - 3 - - - 35 2xM8 27 M57x1,5 5
YS-10/50 125 175 119 57 43 38 19 35 6 M27x2 17 - 35 2xM8 27 M57x1,5 5
YS-10/100 178 278 172 57 43 38 19 35 6 M27x2 17 - 35 2xM8 27 M57x1,5 5
YS-10/150 250 400 244 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57x1,5 -
YS-10/200 300 500 294 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57x1,5 -
YS-10/250 352 602 346 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57x1,5 -
YS-10/300 407 707 401 57 43 38 21 35 6 M27x2 22 - 35 2xM8 27 M57x1,5 -
YS-15/25 110 135 103 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67x1,5 5
YS-15/50 140 190 133 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67x1,5 5
YS-15/100 190 290 183 67 52 46 19 40 7 M33x2 19 - 42 2xM10 33 M67x1,5 5
YS-15/150 260 410 253 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67x1,5 -
YS-15/200 310 510 303 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67x1,5 -
YS-15/250 365 615 358 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67x1,5 -
YS-15/300 420 720 413 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67x1,5 -
YS-15/350 472 822 465 67 52 46 22 40 7 M33x2 25 - 42 2xM10 33 M67x1,5 -
YS-23/25 116 141 113 85 65 56 20 50 3 M40x2 15 - 55 4xM10 40 M85x2 5
YS-23/50 150 200 142 85 65 56 22 50 8 M40x2 22 - 55 4xM10 40 M85x2 -
YS-23/100 202 302 194 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-23/160 277 437 269 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-23/210 330 540 322 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-23/250   626 368 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-23/300 428 728 420 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-23/345 477 822 469 85 65 56 22 50 8 M40x2 15 - 55 4xM10 40 M85x2 -
YS-30/125 245 370 235 102 75 65 25 50 10 M36x2 25 - 75 4xM10 45 M102x2 -
YS-30/200 325 525 315 102 75 65 25 50 10 M36x2 25 - 75 4xM10 45 M102x2 -
YS-50/50 170 220 165 125 95 85 29 70 5 4xM8 - - 95 4xM12 50 M125x2 -
YS-50/100 220 320 215 125 95 85 29 70 5 4xM8 - 51 95 4xM12 50 M125x2 -
YS-50/160 285 445 280 125 95 85 29 70 5 4xM8 - 51 95 4xM12 50 M125x2 -
YS-50/320 460 780 455 125 95 85 29 70 5 4xM8 - 24 95 4xM12 50 M125x2 -
YS-70/150 285 435 280 146 112 95 30 80 5 4xM8 - 24 110 4xM12 60 M146x3 -
YS-70/330 490 820 485 146 112 95 30 80 5 4xM8 - 24 110 4xM12 60 M146x3 -
YS-100/100 275 375 270 180 135 115 60 100 5 4xM10 - 24 145 4xM12 70 M180x3 -
YS-100/200 375 575 370 180 135 115 60 100 5 4xM10 - 24 145 4xM12 70 M180x3 -
Flyer Einfachwirkenderzylinder YS
Flyer YS
 Flyer Vorteile Hydraulikzylinder Yale
Flyer-Vorteile
 Pumpenauswahl
Pumpenauswahl
 Ausfahrzeiten der Zylinder
Ausfahrzeiten
|  Datenschutz  |  Fachlexikon  |
