Yale - Kurzhubzylinder YLS und Flachzylinder YFS
Einfachwirkend mit Federrückzug, 10 - 100 t
Kurzhubzylinder Modell YLS
Flachzylinder Modell YFS
Kurzhubzylinder und Flachzylinder bieten sich dort an,
wo nur wenig Freiraum zur Verfügung steht. Diese
kompakten Hydraulikzylinder sind in allen Bereichen der Industrie zu
finden, wie z.B. Stahlbau, Schwerindustrie, Kraftwerke, Bauwesen,
Anlagenbau usw. Sie werden hauptsächlich eingesetzt zum Heben,
Ausrichten, Wiegen, Spannen oder einfach als kompakte Kraftquelle für universelle Pressarbeiten.
Aufgrund der kurzgehaltenen Führungen sollten Flach-Zylinder nicht schräg und außermittig belastet werden.
Ausstattung und Verarbeitung
Aufgrund der kurzgehaltenen Führungen sollten Flach-Zylinder nicht schräg und außermittig belastet werden.
Ausstattung und Verarbeitung
- Max. Betriebsdruck 700 bar.
- Einfachwirkend mit Federrückzug.
- Niedrige Bauhöhen für beengte Platzverhältnisse.
- Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
- Vollbelastbarer Stoppring als Kolben-Endanschlag mit Schmutzabstreifer.
- Ölanschlussgewinde 3/8 NPT.
- Einschließlich Kupplungsmuffe CFY - 1.
- YLS - 100/55 ist mit 2 Trageringen ausgestattet, YFS - 100/15 mit einem Tragegriff.
Zubehör
/Yale/Hydraulik/Zylinder/Kurzhubzylinder_Flachzylinder_YLS_YFS.php
| Typ | Preis | |
| Kurzhub-Zylinder Modell: YLS-10/35 | Tragkraft 10000 kg Hub 35 mm, Max. Ölvolumen 51 cbcm, Bauhöhe 86 mm | 316,80 EUR |
| Kurzhub-Zylinder Modell: YLS-20/45 | Tragkraft 20000 kg Hub 45 mm, Max. Ölvolumen 128 cbcm, Bauhöhe 100 mm | 434,61 EUR |
| Kurzhub-Zylinder Modell: YLS-30/60 | Tragkraft 30000 kg Hub 60 mm, Max. Ölvolumen 266 cbcm, Bauhöhe 120 mm | 566,28 EUR |
| Kurzhub-Zylinder Modell: YLS-50/60 | Tragkraft 50000 kg Hub 60 mm, Max. Ölvolumen 426 cbcm, Bauhöhe 122 mm | 733,59 EUR |
| Kurzhub-Zylinder Modell: YLS-100/55 | Tragkraft 100000 kg Hub 55 mm, Max. Ölvolumen 788 cbcm, Bauhöhe 141 mm | 1.091,97 EUR |
| Flach-Zylinder Modell: YFS-10/11 | Tragkraft 10000 kg Hub 11 mm, Max. Ölvolumen 16 cbcm, Bauhöhe 43 mm | 312,84 EUR |
| Flach-Zylinder Modell: YFS-20/15 | Tragkraft 20000 kg Hub 15 mm, Max. Ölvolumen 31 cbcm, Bauhöhe 60 mm | 425,70 EUR |
| Flach-Zylinder Modell: YFS-30/15 | Tragkraft 30000 kg Hub 15 mm, Max. Ölvolumen 66 cbcm, Bauhöhe 60 mm | 567,27 EUR |
| Flach-Zylinder Modell: YFS-50/15 | Tragkraft 50000 kg Hub 15 mm, Max. Ölvolumen 107 cbcm, Bauhöhe 70 mm | 737,55 EUR |
| Flach-Zylinder Modell: YFS-100/15 | Tragkraft 100000 kg Hub 15 mm, Max. Ölvolumen 215 cbcm, Bauhöhe 91 mm | 1.090,98 EUR |
| Zylinder- klasse |
Modell | Max. Druckkraft |
Hub | Wirksame Kolbenfläche |
Max. Ölvolumen |
Bauhöhe eingefahren |
Zylinder- aussen-Ø |
Gewicht | Preis* |
| 10 t | YLS-10/35 | 100 kN | 35 mm | 14,3cm² | 51 cm³ | 86 mm | 70 mm | 2,5 kg | 316,80 EUR |
| 20 t | YLS-20/45 | 200 kN | 45 mm | 28,6 cm² | 128 cm³ | 100 mm | 85 mm | 4,0 kg | 434,61 EUR |
| 30 t | YLS-30/60 | 300 kN | 60 mm | 42,9 cm² | 266 cm³ | 120 mm | 100 mm | 6,5 kg | 566,28 EUR |
| 50 t | YLS-50/60 | 500 kN | 60 mm | 71,5 cm² | 426 cm³ | 122 mm | 125 mm | 10,4 kg | 733,59 EUR |
| 100 t | YLS-100/55 | 1000 kN | 55 mm | 143,0 cm² | 788 cm³ | 141 mm | 170 mm | 24,0 kg | 1.091,97 EUR |
* exkl. MwSt. Versandkostenfrei
| Zylinder- klasse |
Modell | Max. Druckkraft |
Hub | Wirksame Kolbenfläche |
Max. Ölvolumen |
Bauhöhe eingefahren |
Zylinder- aussen-Ø |
Gewicht | Preis* |
| 10 t | YFS-10/11 | 100 kN | 11 mm | 14,3 cm² | 16 cm³ | 43 mm | 56 mm | 1,5 kg | 312,84 EUR |
| 20 t | YFS-20/15 | 200 kN | 15 mm | 28,6 cm² | 31 cm³ | 60 mm | 76 mm | 3,0 kg | 425,70 EUR |
| 30 t | YFS-30/15 | 300 kN | 15 mm | 44,2 cm² | 66 cm³ | 60 mm | 96 mm | 4,2 kg | 567,27 EUR |
| 50 t | YFS-50/15 | 500 kN | 15 mm | 71,5 cm² | 107 cm³ | 70 mm | 145 mm | 8,7 kg | 737,55 EUR |
| 100 t | YFS-100/15 | 1000 kN | 15 mm | 143,0 cm² | 215 cm³ | 91 mm | 170 mm | 16,0 kg | 1.090,98 EUR |
* exkl. MwSt. Versandkostenfrei

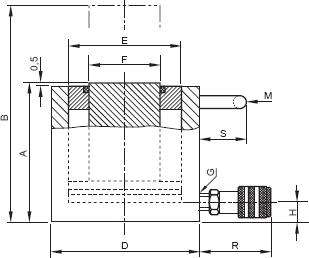

Abmessungen

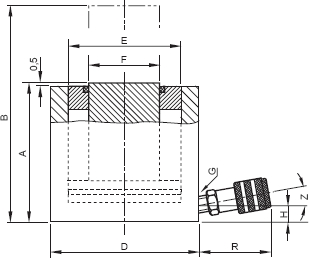

Kurzhub-Zylinder
Modell YLS

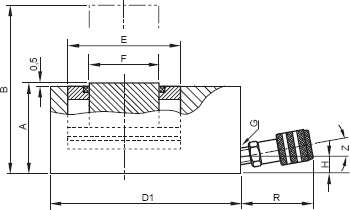

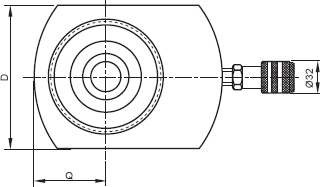

Flach-ZylinderModell YFS
| Modell | Abmessungen in mm | (°) | ||||||||||
| A | B | D | D1 | E | F | H | M | Q | R | S | Z | |
| YLS-10/35 | 86 | 121 | 70 | - | 43 | 38 | 16 | - | - | 54 | - | 10 |
| YLS-20/45 | 100 | 145 | 85 | - | 60 | 50 | 17 | - | - | 54 | - | 10 |
| YLS-30/60 | 120 | 180 | 100 | - | 75 | 57 | 19 | - | - | 54 | - | 5 |
| YLS-50/60 | 122 | 182 | 125 | - | 95 | 75 | 19 | - | - | 54 | - | 5 |
| YLS-100/55 | 141 | 196 | 170 | - | 135 | 120 | 26 | 148 | - | 54 | 25 | - |
| YFS-10/11 | 43 | 54 | 56 | 83 | 43 | 38 | 16 | - | 28 | 54 | - | 10 |
| YFS-20/15 | 91 | 106 | 170 | - | 135 | 120 | 22 | 85 | - | 54 | 55 | - |
| YFS-30/15 | 60 | 75 | 76 | 95 | 60 | 50 | 19 | - | 38 | 54 | - | 5 |
| YFS-50/15 | 60 | 75 | 96 | 115 | 75 | 57 | 19 | - | 48 | 54 | - | 5 |
| YFS-100/15 | 70 | 85 | 145 | - | 95 | 75 | 19 | - | - | 54 | - | 5 |
