Schwerlastzylinder Modell YEGA

Einfachwirkend, 140 bis 1100 t

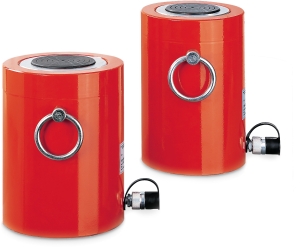

Einfachwirkender Hydraulikzylinder Modell YEG

Zubehör

Handpumpe Hydraulikschlauch
Diese preiswerten Schwerlastzylinder der Baureihe YEGA werden eingesetzt, wenn schwerste Lasten angehoben, nivelliert oder gewogen werden müssen.
Vielfältige Einsätze im Bauwesen, im schweren Maschinen- und Stahlbau, Anlagen-, Schiff- und Brückenbau, im Offshore Bereich sowie im schwerenorrichtungsbau.
Zum Anheben und Bewegen schwersten Lasten, z.B. Groß-Maschinen, Brücken und Förderanlagen wie auch zum Unterfangenon Gebäuden, zum Aufbockenon Schwerkonstruktionen und dergleichen mehr.

Ausstattung und Verarbeitung
  • Max. Betriebsdruck 700 bar.
  • Einfachwirkend ohne Federrückzug.
  • Robuste Führung des Kolbens in speziellen Bändern.
  • Hartverchromter Kolben.
  • Sicherheits-Abspritzbohrung als Hubbegrenzung.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe CFY - 1.
  • Alle Zylinder mit Trageösen.

/Yale/Hydraulik/Zylinder/Schwerlast_Zylinder_YEG.php
Typ Preis
Schwerlast-Zylinder Modell: YEGA-140/50Tragkraft 140000 kg
Hub 50 mm, Max. Ölvolumen 1005 cbcm, Bauhöhe 155 mm		1.930,50 EUR
Schwerlast-Zylinder Modell: YEGA-140/100Tragkraft 140000 kg
Hub 100 mm, Max. Ölvolumen 2010 cbcm, Bauhöhe 205 mm		2.146,10 EUR
Schwerlast-Zylinder Modell: YEGA-140/150Tragkraft 140000 kg
Hub 150 mm, Max. Ölvolumen 3015 cbcm, Bauhöhe 255 mm		2.293,50 EUR
Schwerlast-Zylinder Modell: YEGA-140/200Tragkraft 140000 kg
Hub 200 mm, Max. Ölvolumen 4020 cbcm, Bauhöhe 305 mm		2.447,50 EUR
Schwerlast-Zylinder Modell: YEGA-140/300Tragkraft 140000 kg
Hub 300 mm, Max. Ölvolumen 6030 cbcm, Bauhöhe 405 mm		3.217,50 EUR
Schwerlast-Zylinder Modell: YEGA-220/50Tragkraft 220000 kg
Hub 50 mm, Max. Ölvolumen 1570 cbcm, Bauhöhe 170 mm		2.269,30 EUR
Schwerlast-Zylinder Modell: YEGA-220/100Tragkraft 220000 kg
Hub 100 mm, Max. Ölvolumen 3140 cbcm, Bauhöhe 220 mm		2.519,00 EUR
Schwerlast-Zylinder Modell: YEGA-220/150Tragkraft 220000 kg
Hub 150 mm, Max. Ölvolumen 4710 cbcm, Bauhöhe 270 mm		2.913,90 EUR
Schwerlast-Zylinder Modell: YEGA-220/250Tragkraft 220000 kg
Hub 250 mm, Max. Ölvolumen 7850 cbcm, Bauhöhe 370 mm		 EUR
Zylinder-
klasse		 Modell Druckkraft
max.		 Hub Wirksame
Kolbenfläche		 Max. Öl-
volumen		 Bauhöhe
eingefahren		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis*
140 t YEGA-140/50 1.380 kN 50 mm 201 cm² 1.005 cm³ 155 mm 200 mm 38 kg 1.930,50 EUR
140 t YEGA-140/100 1.380 kN 100 mm 201 cm² 2.010 cm³ 205 mm 200 mm 51 kg 2.146,10 EUR
140 t YEGA-140/150 1.380 kN 150 mm 201 cm² 3.015 cm³ 255 mm 200 mm 63 kg 2.293,50 EUR
140 t YEGA-140/200 1.380 kN 200 mm 201 cm² 4.020 cm³ 305 mm 200 mm 75 kg 2.447,50 EUR
140 t YEGA-140/300 1.380 kN 300 mm 201 cm² 6.030 cm³ 405 mm 200 mm 100 kg 3.217,50 EUR
220 t YEGA-220/50 2.200 kN 50 mm 314 cm² 1.570 cm³ 170 mm 250 mm 64 kg 2.269,30 EUR
220 t YEGA-220/100 2.200 kN 100 mm 314 cm² 3.140 cm³ 220 mm 250 mm 85 kg 2.519,00 EUR
220 t YEGA-220/150 2.200 kN 150 mm 314 cm² 4.710 cm³ 270 mm 250 mm 104 kg 2.913,90 EUR
220 t YEGA-220/250 2.200 kN 250 mm 314 cm² 7.850 cm³ 370 mm 250 mm 143 kg Preise
auf
Anfrage
340 t YEGA-340/50 3.370 kN 50 mm 491 cm² 2.453 cm³ 210 mm 310 mm 123 kg
340 t YEGA-340/100 3.370 kN 100 mm 491 cm² 4.906 cm³ 260 mm 310 mm 154 kg
340 t YEGA-340/150 3.370 kN 150 mm 491 cm² 7.360 cm³ 310 mm 310 mm 184 kg
340 t YEGA-340/250 3.370 kN 250 mm 491 cm² 12.300 cm³ 410 mm 310 mm 243 kg
430 t YEGA-430/50 4.226 kN 50 mm 616 cm² 3.079 cm³ 215 mm 340 mm 125 kg
430 t YEGA-430/100 4.226 kN 100 mm 616 cm² 6.158 cm³ 265 mm 340 mm 157 kg
430 t YEGA-430/150 4.226 kN 150 mm 616 cm² 9.236 cm³ 315 mm 340 mm 190 kg
430 t YEGA-430/250 4.226 kN 250 mm 616 cm² 15.394 cm³ 415 mm 340 mm 255 kg
560 t YEGA-560/50 5.520 kN 50 mm 804 cm² 4.019 cm³ 240 mm 390 mm 223 kg
560 t YEGA-560/100 5.520 kN 100 mm 804 cm² 8.038 cm³ 290 mm 390 mm 272 kg
560 t YEGA-560/150 5.520 kN 150 mm 804 cm² 12.058 cm³ 340 mm 390 mm 319 kg
560 t YEGA-560/250 5.520 kN 250 mm 804 cm² 20.100 cm³ 440 mm 390 mm 413 kg
670 t YEGA-670/50 6.603 kN 50 mm 962 cm² 4.811 cm³ 265 mm 430 mm 298 kg
670 t YEGA-670/100 6.603 kN 100 mm 962 cm² 9.621 cm³ 315 mm 430 mm 355 kg
670 t YEGA-670/150 6.603 kN 150 mm 962 cm² 14.432 cm³ 365 mm 430 mm 412 kg
670 t YEGA-670/250 6.603 kN 250 mm 962 cm² 24.053 cm³ 465 mm 430 mm 525 kg
880 t YEGA-880/50 8.625 kN 50 mm 1.257 cm² 6.280 cm³ 290 mm 490 mm 423 kg
880 t YEGA-880/100 8.625 kN 100 mm 1.257 cm² 12.560 cm³ 340 mm 490 mm 503 kg
880 t YEGA-880/150 8.625 kN 150 mm 1.257 cm² 18.840 cm³ 390 mm 490 mm 577 kg
880 t YEGA-880/250 8.625 kN 250 mm 1.257 cm² 31.400 cm³ 490 mm 490 mm 725 kg
1.100 t YEGA-1100/50 10.916 kN 50 mm 1.590 cm² 7.949 cm³ 415 mm 550 mm 766 kg
1.100 t YEGA-1100/100 10.916 kN 100 mm 1.590 cm² 15.896 cm³ 465 mm 550 mm 867 kg
1.100 t YEGA-1100/150 10.916 kN 150 mm 1.590 cm² 23.845 cm³ 515 mm 550 mm 960 kg
1.100 t YEGA-1100/250 10.916 kN 250 mm 1.590 cm² 39.741 cm³ 615 mm 550 mm 1.147 kg
* exkl. MwSt., Versandkostenfrei

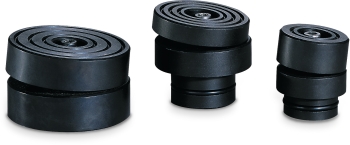

Pendel-Druckstück Modell AYL

Pendel-Druckstücke für YEL- und YEGA-Zylinder

Pendel-Druckstücke werden eingesetzt, wenn unparallele Auflageflächen zu erwarten sind. Die dadurch entstehenden Reibungen innerhalb der Zylinder werden stark verringert. Die Oberteile der Druckstücke können in einer Kugelpfanne um 5° schwenken. Die Pendel-Druckstücke werden durch einen O-Ring im Kolben gehalten.

Technische Daten Modell AYL

Modell Artikel-Nr. Passend für Zylindergruppen Gewicht
AYL-30 4025092-156837  YEL-30... 0,4 kg
AYL-50 4025092-156844  YEL-50... 0,8 kg
AYL-100 4025092-156851  YEL-93... 2,0 kg
AYL-150 4025092-156868  YEL-140... und YEGA-140... 3,4 kg
AYL-200 4025092-156875  YEL-220... und YEGA-220... 5,8 kg
AYL-340 -  YEL-340... und YEGA-340... 13,0 kg
AYL-430 -  YEL-340... und YEGA-340... 19,5 kg

Abmessungen Modell AYL

Modell AYL-30 AYL-50 AYL-100 AYL-150 AYL-200 AYL-340 AYL-430
A, mm 45 61 88 111 131 178 200
B, mm 36 39 47 52 57 67 79
C, mm 28 30 36 40 45 47 57
Pendel AYL Skizze
