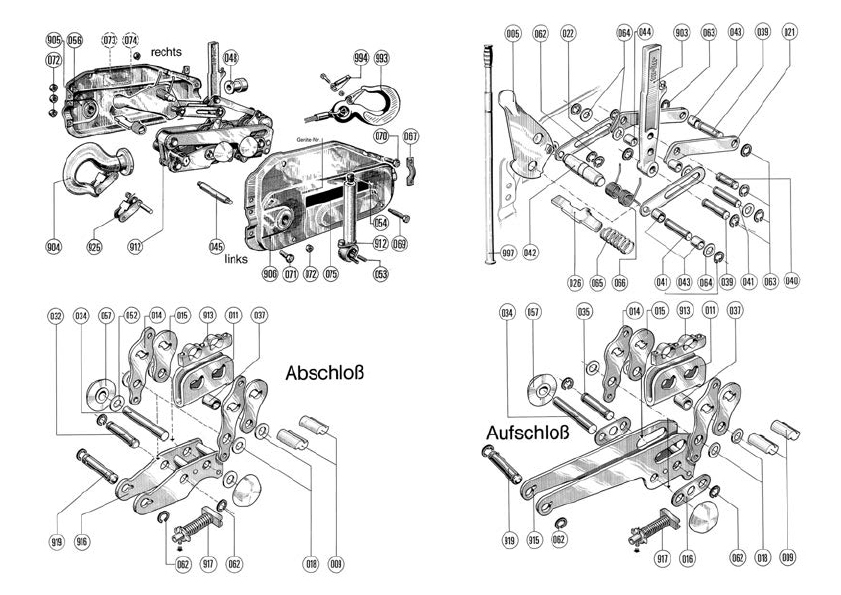

Abb.-Nr.: | Ersatzteil | Artikel-Nr | Preis |
5 | Schalthebel | 10445 | 44,85 EUR |
9 | Klemmachse | 10455 | 11,40 EUR |
11 | untere Klemmbacke | - | EUR |
14 | Antriebsklemmhebel | 10505 | 18,15 EUR |
15 | loser Klemmhebel | 10515 | 14,85 EUR |
16 | Zwischenscheibe für Aufschloßt | 10525 | 3,96 EUR |
18 | Distanzscheibe für Klemmhebel | 9816 | 0,50 EUR |
21 | Rückzugstange | 10575 | 10,05 EUR |
22 | Schaltblech | 10585 | 3,00 EUR |
26 | Drucktaste | 10625 | 5,22 EUR |
32 | kurze Klemmhebelachse für Abschloß | 22715 | 7,56 EUR |
34 | lange Klemmhebelachse | 10645 | 8,28 EUR |
35 | kurze Klemmhebelachse für Aufschloß | 10655 | 7,38 EUR |
37 | Zwischenbüchse für Klemmhebelachse | 10675 | 3,50 EUR |
39 | Rückzugbolzen | 20045 | 7,92 EUR |
40 | Rückzughebelbolzen | 10705 | 8,64 EUR |
41 | Rückzugachse | 10715 | 6,66 EUR |
42 | Schalthebelachse | 10725 | 9,75 EUR |
43 | Zwischenbüchse, lang, für Rückzugstangen | 10735 | 4,50 EUR |
44 | Zwischenbüchse, kurz, für Rückzugstangen | 10745 | 4,25 EUR |
45 | Stehbolzen | - | EUR |
48 | Seileinführungshülse | 585 | 9,75 EUR |
52 | Distanzscheibe f. Abschloß, 12 DIN 1440 | 18436 | 1,00 EUR |
53 | Scherstift TU 8 | 8836 | 1,00 EUR |
53 | Scherstift TU 6P | 101885 | EUR |
54 | Verschlußstopfen am Vorschubhebel | 18406 | 1,00 EUR |
56 | Lagerbüchse | 10785 | 3,96 EUR |
57 | Führungsrolle | 10795 | 5,04 EUR |
62 | Sicherungsscheibe RS 9 DIN 6799 | 2946 | 0,50 EUR |
63 | Sicherungsscheibe RS 5 DIN 6799 | 6036 | 0,50 EUR |
64 | U-Scheibe A 8,4 DIN 125 | 15516 | 0,50 EUR |
65 | Drucktastenfeder | 10825 | 4,32 EUR |
66 | Schaltfeder | 10835 | 14,40 EUR |
67 | Klemmbügel für Gehäuseverstärkun | 20025 | 4,14 EUR |
69 | Gehäuseschraube M 6 x 70 DIN 931 | - | EUR |
70 | Gehäuseschraube, kurz | - | EUR |
71 | Gehäuseschraube, lang | - | EUR |
72 | Gehäusemutter | - | EUR |
73 | Typenschild TU 8 *3 | 8090 | 3,96 EUR |
73 | Typenschild TU 8 *4 | 114885 | EUR |
73 | Typenschild TU 6P | 131975 | EUR |
74 | Bedienungshinweisschild TU 8 *3 | 8120 | 4,25 EUR |
74 | Bedienungshinweisschild TU 8 *4 | 113475 | 4,50 EUR |
74 | Bedienungshinweisschild TU 6 P | 130625 | EUR |
903 | Rückzughebel mit Sicherungsnocke | 4197 | 42,60 EUR |
904 | Stifthaken 0,8 t mit Sicherung (925) | 4237 | 107,38 EUR |
905 | Gehäusehälfte rechts mit eingepreßtem Kurbelachslager und Lagerbüchse (056) | 4247 | 91,52 EUR |
906 | dto. links | 4257 | 91,52 EUR |
910 | Schraubensatz für Gehäuse: 1 Stehbolzen (045), 4 Schrauben (070), 2 Schrauben (071), 9 Muttern (072)u. 1 Schraube (069) | 5307 | 9,90 EUR |
911 | Gehäuse smontiert: Gehäusehälfte rechts 905) und links (906) mit Schraubensatz (910)und Seileinführungshülse (048) | 5377 | 200,20 EUR |
912 | Kurbelachse und Vorschubhebel mit Sicherungsnocke, 6 Scherstiften (053) und Verschlußstopfen (054) | 6347 | 235,56 EUR |
913 | obere Klemmbacke mit Führungsblech | - | EUR |
914 | Klemmbackenpaar: untere (011) und obere Klemmbacke(913) | 5317 | 204,23 EUR |
915 | Aufschloßkörper, montiert mit 3 Nietbolzen | 5327 | 87,10 EUR |
916 | Abschloßkörper, montiert mit 3 Nietbolzen | 5337 | 72,60 EUR |
917 | Druckfeder mit Federführung komplett | 5347 | 38,55 EUR |
919 | Kurbelachsbolzen mit Steckkerbstift | 5367 | 11,40 EUR |
925 | Hakensicherung Typ T für Stifthaken (904) | 112547 | EUR |
993 | Ösenhaken, gehärtet, 0,8 t mit Sicherung Typs S (994) | 1157 | 30,75 EUR |
994 | Hakensicherung Typ S** für Ösenhaken 0,8 t (993 | 5247 | 7,56 EUR |
997 | Hebelrohr komplett | 508 | 48,60 EUR |
