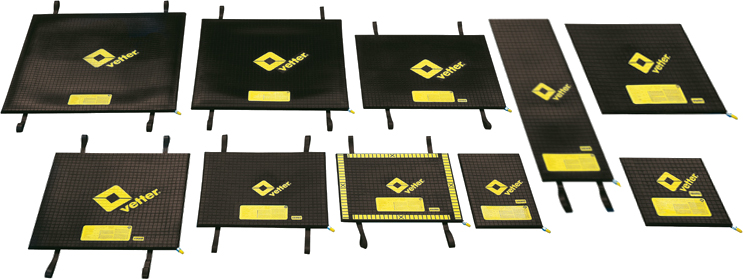

Hebekissen

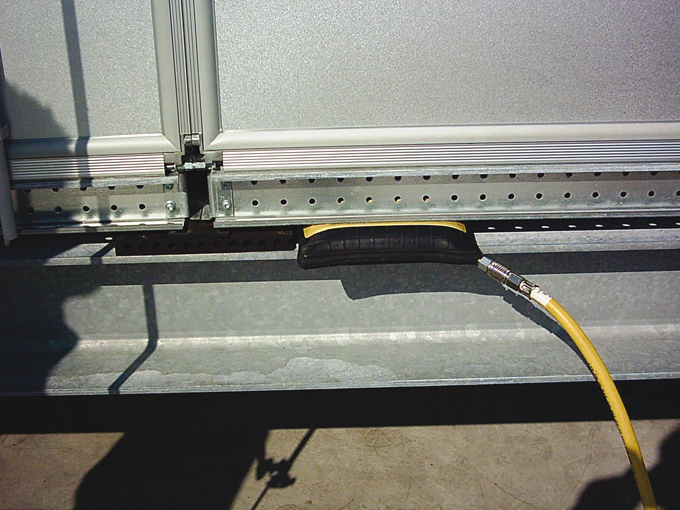

Die Mini-Hebekissen mit 8 bar Betriebsdruck zeichnen sich im Vergleich zu anderen Hubgeräten durch ihr lautloses, stufenloses und ruckfreies Arbeiten aus. Dank der niedrigen Einschubhöhe ab 2,5 cm passen Sie vielerorts unter, wo andere Hebemittel versagen.
Hersteller-Katalog Vetter Hebekissen
Download Katalog
Hebekissen werden zum anheben, drücken, pressen, stemmen oder spalten schwerster Lasten eingesetzt. Selbst in Schräglagen.

Die flexiblen Leistungswunder verfügen über ein optimiertes Oberflächenprofil, das ausreichend Halt auf rutschigem Untergrund wie Sand, Gras oder ähnlichem gibt. Die spezielle Sicherheitskupplung verhindert ein unbeabsichtigtes Lösen des Schlauchs vom Hebekissen.

Die Befüllung der Mini-Hebekissen kann sowohl mit Luft als auch mit Wasser erfolgen.

Alternativ können die Mini-Hebekissen auch mit: glatter Oberfläche, anderen Füllanschlüssen (z.B. mittig), in Sondergrößen oder -formen oder mit anderen Betriebsüberdrücken geliefert werden.
Stahlkorb oder Aramid? Die Mini-Hebekissen 8 bar werden in zwei verschiedenen Varianten gefertigt, mit Stahlkorb- oder Aramidarmierung. Die Aramid-Version ist bis zu 30 % leichter und korrosionsfrei. Die Armierung ist mehrlagig und auf jeder Kissenseite breit überdeckend.

Längliche oder rechteckige Hebekissen? Aufgrund ihrer geringen Einschubhöhe passen die Kissen in schmalste Spalten. Ihre längliche Form erlaubt Ihnen darüber hinaus ein besonders tiefes Einschieben in enge Öffnungen.

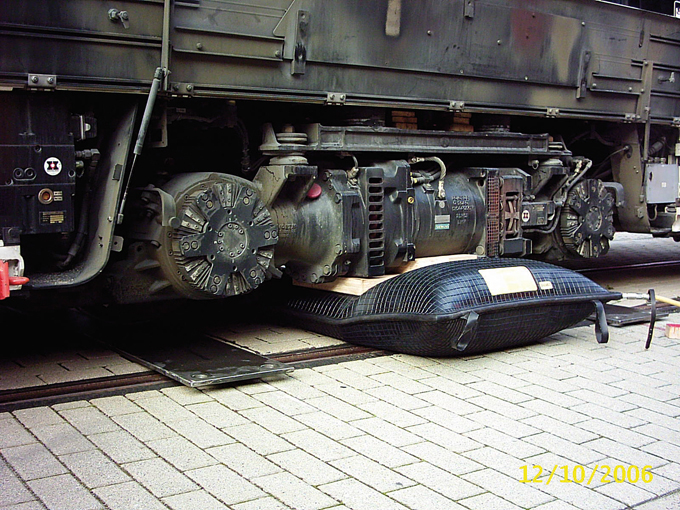

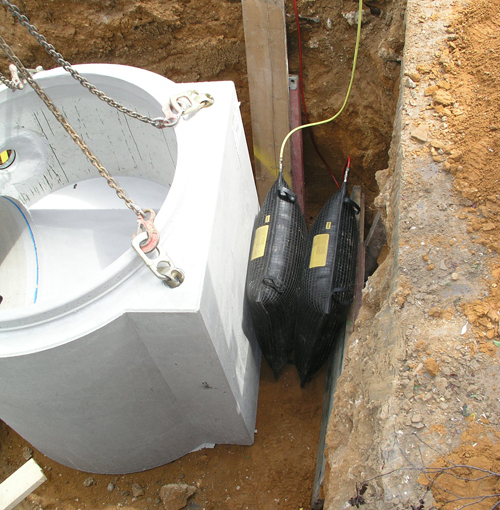

Unterbau von Brückenelementen Schieben mit Hebekissen Heben eines Containers Anheben eines Schienenfahrzeugs
Hebekissen Siehe Video

Unterschied zwischen den Industriekissen der IKV- und V-Serie

Die Industriekissen der IKV-Serie sind speziell für Anwendungen mit hohen Hubfrequenzen entwickelt worden, wie z.B.: Schließvorrichtung in Pressen oder sonstigen Maschinen, Regelmäßiges Anpressen oder Anheben von Lasten und dem Formauswurf in Produktlinien.
Die Industriekissen der V-Serie eignen sich am Besten für temporäre Einsätze, wie z.B.: Montage- und Wartungsarbeiten an Maschinen und anderen Gerätschaften und zum Umsetzen und Justieren von schweren Lasten.

/Vetter_Hydraulik/Hebekissen.php
Typ Preis
Technische Daten: Hebekissen mit Aramid-Armierung
Typ V1 V3 V5 V6 V10 V12 V18
Hubkraft 1,00 to 3,29 to 5,70 to 6,36 to 9,60 to 12,00 to 17,70 to
Hubhöhe, max. 7,5 cm 12,0 cm 14,5 cm 16,5 cm 20,3 cm 20,0 cm 27,0 cm
Einschubhöhe (leeres Kissen) 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm
Größe in cm 14,0 x 13,0 25,5 x 20,0 28,0 x 28,0 29,5 x 29,5 37,0 x 37,0 32,0 x 52,0 47,0 x 52,0
Betriebsüberdruck 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar
Berstdruck, mind. 32 bar 32 bar 32 bar 32 bar 32 bar 32 bar 32 bar
Luftbedarf bei 8,0 bar 2,7 l 15,8 l 28,4 l 39,6 l 82,8 l 96,3 l 195,3 l
Füllzeit, ca. 0,50 sec. 1,00 sec. 1,30 sec. 1,40 sec. 5,00 sec. 6,00 sec. 11,00 sec.
Gewicht ca. 1,44 kg 1,10 kg 1,70 kg 1,95 kg 3,00 kg 3,60 kg 5,30 kg
Artikel-Nr. 1314009300 1314009500 1314018200 1314009600 1314002200 1314002400 1314002500
Preis auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr.
* exkl. MwSt. zzgl. Versandkosten


Technische Daten: Hebekissen mit Aramid-Armierung
Typ V20 V24 V24L V31 V35L V40 V54
Hubkraft 19,40 to 24,00 to 24,00 to 31,40 to 35,80 to 39,60 to 54,40 to
Hubhöhe, max. 28,0 cm 30,6 cm 20,1 cm 37,0 cm 31,0 cm 40,2 cm 47,8 cm
Einschubhöhe (leeres Kissen) 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,8 cm
Größe in cm 48 x 58 52 x 62 31 x 102 65 x 69 43 x 115 78 x 69 86 x 86
Betriebsüberdruck 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar
Berstdruck, mind. 32 bar 32 bar 32 bar 32 bar 32 bar 32 bar 32 bar
Luftbedarf bei 8,0 bar 224,1 l 296,1 l 211,5 l 517,5 l 349,4 l 675,0 l 1117,8 l
Füllzeit, ca. 14 sec. 18 sec. 13 sec. 31 sec. 35 sec. 41 sec. 68 sec.
Gewicht ca. 5,8 kg 6,7 kg 6,3 kg 9,5 kg 10,1 kg 11,4 kg 16,2 kg
Artikel-Nr. 1314011800 1314002600 1314002700 1314002800 1314018300 1314002900 1314003000
Preis auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr.
* exkl. MwSt. zzgl. Versandkosten

Steuerorgane 8,0 bar

Einzelsteuerorgan 8,0 bar Doppel-Steuerorgan 8,0 bar Doppel Steuerorgan 8,0 bar Einzel-Steuerorgan Fitting 8,0 bar Doppel Steuerorgan Fitting 8,0 bar

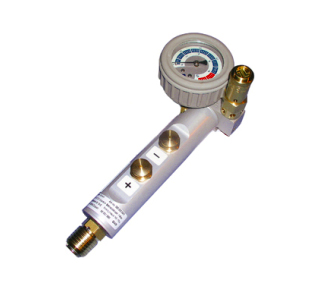

Artikel-Nr. 0800000401
Einzelsteuerorgan
8 bar, Aluminium
Totmann-Schaltung
Artikel-Nr. 0800000201

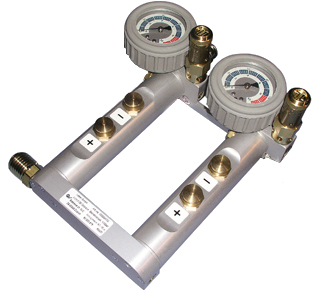

Doppelsteuerorgan
8 bar, Aluminium
Totmann-Schaltung

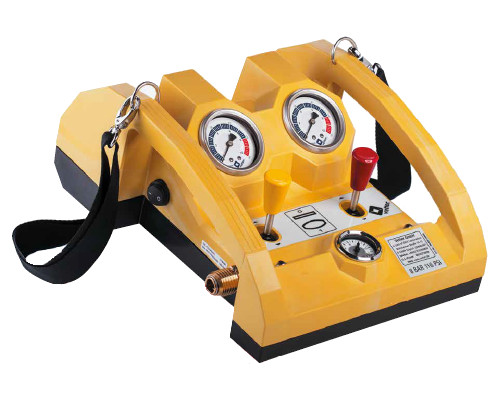

Artikel-Nr. 0800019900
Doppelsteuerorgan
8 bar (altern. 1,10,12 bar)
Totmann lighting

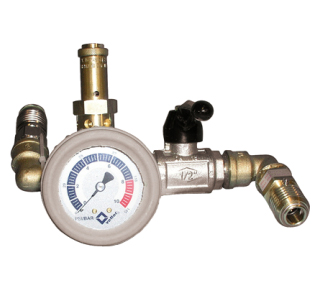

Artikel-Nr. 0800002001
Einzelsteuerorgan
8 bar, Armatur
Totmann-Schaltung

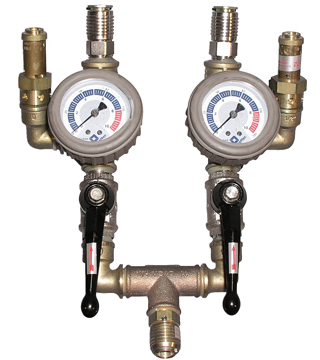

Artikel-Nr. 0800002401
Doppelsteuerorgan
8 bar, Armatur
Totmann-Schaltung

Druckluftflasche 8,0 bar

Füllschläuche 8,0 bar

Anordnung

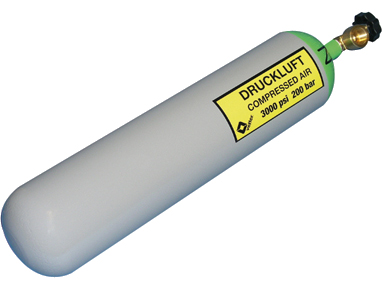

Druckluftflasche 1l /200 bar
Artikel-Nr. 1600010100
Druckluftflasche, 1l /200bar
Artikel-Nr. 1600010800
Druckluftflasche, 6l/300bar
Artikel-Nr. 1600019900
Druckluftflasche, 9l/300bar
Artikel-Nr. 1600010500
Druckluftflasche,10l/200bar
Druckminderer 200/300 bar
Artikel-Nr. 1600024600
Druckminderer
200/300 bar
Füllschlauch 5m blau
Füllschlauch, 8 bar, 5 m
Art.-Nr. 0800000801 (grün)
Art.-Nr. 0800000901 (gelb)
Art.-Nr. 0800000601 (blau)
Art.-Nr. 0800001301 (rot)
Art.-Nr. 0800000701 (grau)
Füllschlauch 10m grün
Füllschlauch, 8 bar, 10 m
Art.-Nr. 0800007501 (grün)
Art.-Nr. 0800007401 (gelb)
Art.-Nr. 0800007801 (blau)
Art.-Nr. 0800007601 (rot)
Art.-Nr. 0800007901 (grau)
Hebekissen mit Pumpe und Schläuchen

Hinweise zu Hebekissen

Zur Nutzung der maximalen Hubkraft muss die gesamte wirksame Fläche, d. h. Gesamtfläche abzüglich der Randbereiche, vollflächig unter der zu hebenden Last liegen und das Kissen muss mit dem max. zul. Betriebsdruck beaufschlagt werden.
Die Auswahl des Industriekissens richtet sich nach dem Gewicht der anzuhebenden Last sowie dem Hubweg.
Dies bedeutet, dass das Industriekissen zu Beginn des Hubweges die größte Hubkraft entwickelt und die größtmögliche Hubhöhe im unbelasteten Zustand erreicht. Daraus ergibt sich, dass sich der Hubweg bei zunehmender Last verkürzt. Das hier aufgeführte Last-Weg-Diagramm veranschaulicht diesen Prozess.

Last-Weg-Diagramm V10 - V68

Last-Weg-Diagramme der einzelnen Kissen sind auf Anfrage erhältlich. Weg-Last-Diagramm von Hebekissen

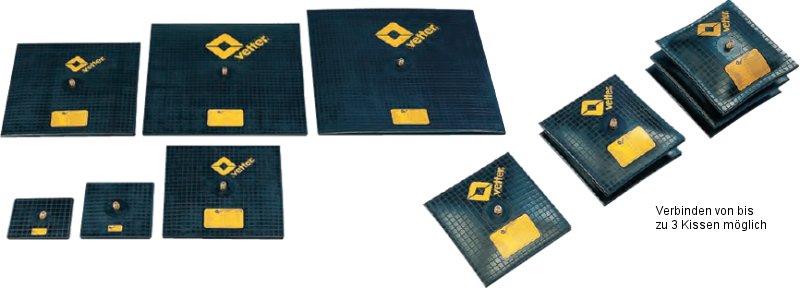

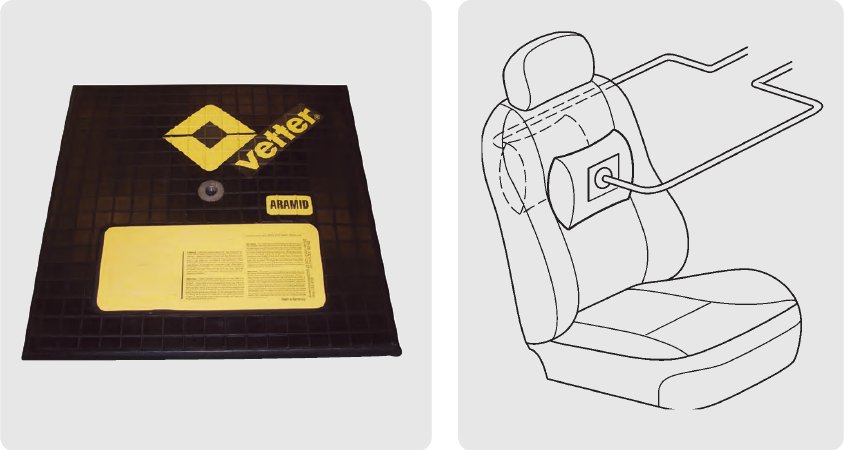

Industriekissen 6 bar - IK-Serie

Industriekissen 6 bar - IK-Serie
IK Serie Die Inudstriekissen der IK-Serie finden in der industriellen Fertigung Verwendung, wie z.B.:
  • in der Automobilindustrie
  • im Maschinenbau
  • im Bauwesen
  • im Schiffbau.
Dabei zeichnen sie sich durch ihre Hubkraft, ihren hohen Qualitätsstandard und durch die ausgezeichnete Anpassungsfähigkeit aus.
Serienmäßig werden die Industriekissen mit einem Oberflächenprofil - welches die Haftung verbessert - und einem mittigen Luftanschluss geliefert.

Optional können die Industriekissen aber auch mit seitlichem Anschluss, mit glatter Oberfläche und in anderen Größen und Formen (z.B. rhombisch) gefertigt werden.

Typ IK 3 IK 4 IK 8 IK 13 IK 19 IK 27 IK 35
Hubkraft 2,9 to 4,3 to 8,2 to 13,3 to 19,5 to 26,9 to 35,6 to
Hubhöhe, max. 12,0 cm 16,0 cm 22,5 cm 27,0 cm 28,0 cm 30,0 cm 32,0 cm
Einschubhöhe, entleertes Kissen 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm 2,5 cm
Größe 25 x 25 cm 30 x 30 cm 40 x 40 cm 50 x 50 cm 60 x 60 cm 70 x 70 cm 80 x 80 cm
Luftbedarf bei 6 bar 11,2 l 32,9 l 75,6 l 154,7 l 294,0 l 497,0 l 735,0 l
Füllzeit, ca. 1 sec. 2 sec. 5 sec. 10 sec. 18 sec. 31 sec. 46 sec.
Gewicht ca. 3,5 kg 2,5 kg 3,9 kg 6,5 kg 8,9 kg 13,0 kg 17,0 kg
Artikel-Nr. 5100000200 5100001200 5100001400 5100001600 5100001800 5100002000 5100002200
Preis auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr. auf Anfr.
* exkl. MwSt. zzgl. Versandkosten
