Home Auswahl Balancer Tragkraft 10 kg - 180 kg

Planeta - Balancer 9361 - 9456 mit einer Traglast von 10 bis 180 kg

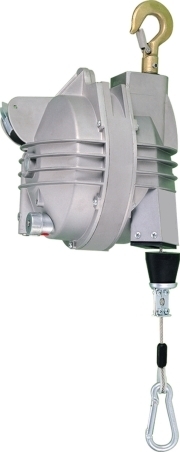

Balancer 9361
Andere Ausführungen
auf Anfrage!

Federzüge/Balancer

Die Geräte zeichnen sich durch hohe Qualität und lange Lebensdauer aus. Die Tragfähigkeiten reichen von 1 kg bis 300 kg. Das eingehängte Werkzeug wird über den gesamten Seilauszug in einen gewichtslosen Zustand gebracht und nach der Freigabe wieder auf die eingestellte Traglast zurückgefahren.

Funktionsprinzip

Federzüge/Balancer machen die angehängte Last schwerelos. Ein Werkzeug wird am Arbeitsplatz, wo es stets benutzt wird, in ein Gerät eingehängt, dessen Tragfähigkeitsbereich das Eigengewicht des Werkzeuges plus des Anschlusskabels oder -schlauches abdeckt. Dann wird die Feder mit einem mitgelieferten Inbusschlüssel auf das genaue Gesamtgewicht einjustiert – schon kann das Werkzeug „mit einem Finger“ spielend auf und abbewegt werden. Arbeitsmittel und Werkzeuge, die an Federzügen/Balancern hängen, lassen sich schneller greifen und auch wieder „ablegen“. Neben der Produktivität wird auch noch die Ordnung und Sauberkeit am Arbeitsplatz wesentlich verbessert.

Anwendungen

Für elektrische und pneumatische Werkzeuge, Schleifmaschinen, Poliermaschinen, Schlagschrauber, Nietmaschinen, Punktschweißzangen, Kransteuerungen usw.

Typ 9361- 9456

In Übereinstimmung mit den strengsten Sicherheitsnormen blockiert eine Kinematik die Trommel im Falle des Federbruchs und verhindert den Fall der Last. Die besonders stabile Monoblockbauweise schützt den Balancer in der extra schweren Ausführung besonders gut. Drehung erfolgt auf Kugellagern. Die Seilführung ist über Rollen reibungsarm. Für die Typen 9361- 9456 gibt es eine regulierbare Bedienung von unten, um die Last vom Fußboden aufzuheben und manuell zu blockieren (siehe unten).


Seilauszug bis 2,0 m
Typ Traglast Seil-Ø Gewicht Abmessungen in mm Artikel-
Nr.		 Preis
kg mm kg A B C D E F EUR
Balancer 9361 10 - 15 4,0 10,3 240 630 215 12,5 12 18 G30018-D
9362 15 - 20 4,0 10,6 240 630 215 12,5 12 18 G30019-D
9363 20 - 25 4,0 11,2 240 630 215 12,5 12 18 G30020-D 68,39
9364 25 - 30 4,0 11,5 240 630 215 12,5 12 18 G30021-D
9365 30 - 35 4,0 11,8 240 630 215 12,5 12 18 G30022-D
9366 35 - 45 4,0 12,4 240 630 215 12,5 12 18 G30023-D
9367 45 - 55 4,0 12,5 240 630 215 12,5 12 18 G30024-D
9368 55 - 65 4,0 13,6 240 630 215 12,5 12 18 G30025-D
9369 65 - 75 4,0 14,5 240 630 215 12,5 12 18 G30026-D

9370 75 - 90 5,0 17,3 240 630 250 12,5 12 18 G30027-D
9371 90 - 105 5,0 18,0 240 630 250 12,5 12 18 G30028-D

Seilauszug bis 2,5 m
Typ Traglast Seil-Ø Gewicht Abmessungen in mm Artikel-
Nr.		 Preis
kg mm kg A B C D E F EUR
Balancer 9401 15 - 20 5,0 19,0 290 710 220 15 20 22 G30080-D 900,90
9402 20 - 30 5,0 19,8 290 710 220 15 20 22 G30081-D 919,38
9403 30 - 40 5,0 20,8 290 710 220 15 20 22 G30082-D 953,26
9404 40 - 50 5,0 23,9 290 710 220 15 20 22 G30083-D 981,75
9405 50 - 60 5,0 25,4 290 710 220 15 20 22 G30084-D 1.033,34
Balancer
9411 60 - 70 5,0 26,8 290 710 270 15 20 22 G30085-D 1.102,64
9412 70 - 80 5,0 27,8 290 710 270 15 20 22 G30086-D 1.147,30
9413 80 - 90 5,0 28,8 290 710 270 15 20 22 G30087-D 1.236,62
9414 90 - 100 5,0 30,0 290 710 270 15 20 22 G30088-D 1.309,00
Balancer 9422 100 - 120 5,0 38,7 290 710 355 15 20 22 G30089-D 1.603,14
9423 120 - 140 5,0 41,8 290 710 355 15 20 22 G30090-D 1.687,84
9424 130 - 150 5,0 44,5 290 710 355 15 20 22 G30091-D 1.726,23
9425 140 - 160 5,0 48,0 290 710 355 15 20 22 G30092-D 1.863,40
9426 160 - 180 5,0 49,0 290 710 355 15 20 22 G30093-D 1.929,62

Seilauszug bis 3,0 m
Typ Traglast Seil-Ø Gewicht Abmessungen in mm Artikel-
Nr.		 Preis
kg mm kg A B C D E F EUR
Balancer 9431 15 - 20 5,0 19,1 290 710 220 15 20 22 G30094-D 988,68
9432 20 - 25 5,0 19,9 290 710 220 15 20 22 G30095-D 1.019,48
9433 25 - 35 5,0 20,9 290 710 220 15 20 22 G30096-D 1.045,66
9434 35 - 45 5,0 23,8 290 710 220 15 20 22 G30097-D 1.079,54
9435 40 - 50 5,0 23,9 290 710 220 15 20 22 G30098-D 1.102,64
9436 50 - 60 5,0 25,3 290 710 220 15 20 22 G30099-D 1.165,78
Balancer
9441 60 - 70 5,0 27,0 290 710 270 15 20 22 G30100-D 1.225,84
9442 70 - 80 5,0 28,0 290 710 270 15 20 22 G30101-D 1.270,50
9443 80 - 90 5,0 29,0 290 710 270 15 20 22 G30102-D 1.358,28
9444 80 - 100 5,0 29,0 290 710 270 15 20 22 G30103-D 1.446,06
Balancer 9451 100 - 115 5,0 39,7 290 710 355 15 20 22 G30104-D 1.732,50
9452 115 - 130 5,0 39,9 290 710 355 15 20 22 G30105-D 1.771,33
9453 130 - 140 5,0 42,8 290 710 355 15 20 22 G30106-D 1.835,68
9454 140 - 150 5,0 45,6 290 710 355 15 20 22 G30107-D 1.925,00
9455 150 - 160 5,0 49,0 290 710 355 15 20 22 G30108-D 2.009,70
9456 160 - 180 5,0 50,0 290 710 355 15 20 22 G30109-D 2.525,60

Technische Merkmale

  • Gehäuse: Aluminiumguss, sehr stabil
  • Seil: Edelstahl
  • Seil-Führung: reibungsarm
  • kugelgelagerter, konischer Trommelkörper
  • Feinausgleich im Hubbereich mit stufenloser Traglasteinstellung
  • Aufhängung: drehbarer Sicherheitshaken mit zusätzlicher Sicherheitsaufhängung
  • Absturzsicherung bei Federbruch
  • Blockiervorrichtung zum Feststellen oder Entsichern der Last auf gewünschter Höhe
  • Kunststoffseilkausche
  • Option: Zugkette (siehe unten)
Balancer mit Zugkette



Optional: Zugkette

Die Zugkette wird an der Feststellvorrichtung des Balancers montiert.
Die Vorrichtung dient zum Feststellen und Entsichern der Last auf gewünschter Höhe.

Bestell-Nr. Länge [mm] Anwendung für Gewicht [kg] Preis [EUR]
G30000-1 800 Balancer 9361-9456 0,2


Technische Merkmale
  • Zugkette: Stahl, verzinkt
  • Griff: Kunststoff
