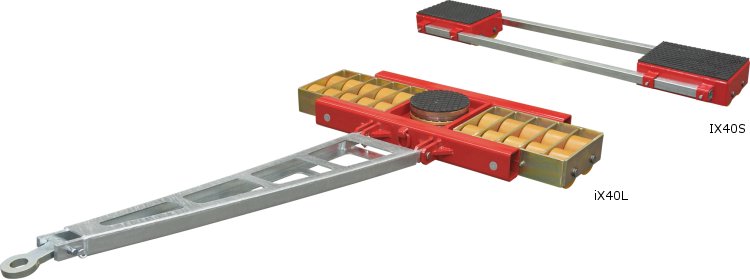

ECO-Skate Transportfahrwerke I-Serie XL
Bei den Fahrwerken der
ECO-Jack i-Serie XL ist jede Rolle einzeln gelagert.
So wird ein Durchbiegen der Achse bei kurzzeitiger Überlastung verhindert.
Auch die Transportfahrwerke der
ECO-Jack i-Serie XL können beliebig untereinander kombiniert werden.
Die Gesamttraglast ergibt sich aus der Summe der Einzeltraglasten. Die Fahrwerke sind serienmäßig mit Polyurethanrollen ausgestattet, die auch einzeln bestellt werden können.
|
![ECO-Skate Transportfahrwerk iX16L](I_Serie_XL/iX16L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX16S](I_Serie_XL/iX16S_kl.jpg) |
![ECO-Skate Transportfahrwerk iX24L](I_Serie_XL/iX24L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX24S](I_Serie_XL/iX24S_kl.jpg) |
Typ |
|
iX16L |
iX16S |
iX24L |
iX24S |
Traglast |
kg |
16.000 |
2 x 8.000 |
24.000 |
2 x 12.000 |
Traglast als Set |
kg |
32.000 |
48.000 |
Rollendurchmesser |
mm |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Anzahl der Rollen |
|
8 |
2 x 4 |
12 |
2 x 6 |
Auflagefläche |
mm |
Ø220 |
322 x 196 |
Ø220 |
322 x 293 |
Maße [LxBxH] |
mm |
568 x 750 x 180 |
464 x 215 x 180 |
568 x 956 x 180 |
464 x 315 x 180 |
Deichsellänge [D] |
mm |
1.500 |
- |
1.500 |
- |
Verstellbarkeit* [V] |
mm |
- |
220 - 1.800 |
- |
320 - 1.600 |
Gewicht* |
kg |
153 |
101 |
179 |
128 |
Artikel-Nr. |
|
10.160.02.10 |
10.160.02.20 |
10.240.02.10 |
10.240.02.20 |
Preis*/Stück |
EUR |
2.508,00 |
1.776,50 |
2.978,25 |
2.011,63 |
* exkl. MwSt. zzgl. Versandkosten
|
![ECO-Skate Transportfahrwerk iX32L](I_Serie/i120L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX32S](I_Serie_XL/iX32S_kl.jpg) |
![ECO-Skate Transportfahrwerk iX40L](I_Serie_XL/iX40L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX40S](I_Serie_XL/iX40S_kl.jpg) |
Typ |
|
iX32L |
iX32S |
iX40L |
iX40S |
Traglast |
kg |
32.000 |
2 x 16.000 |
40.000 |
2 x 20.000 |
Traglast als Set |
kg |
64.000 |
80.000 |
Rollendurchmesser |
mm |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Anzahl der Rollen |
|
16 |
2 x 8 |
20 |
2 x 10 |
Auflagefläche |
mm |
Ø250 |
322 x 392 |
Ø250 |
322 x 480 |
Maße [LxBxH] |
mm |
568 x 1.142 x 180 |
464 x 414 x 180 |
608 x 1.342 x 180 |
464 x 505 x 180 |
Deichsellänge [D] |
mm |
1.500 |
- |
1.500 |
- |
Verstellbarkeit* [V] |
mm |
- |
420 - 1.600 |
- |
550 - 1.600 |
Gewicht* |
kg |
206 |
166 |
240 |
186 |
Artikel-Nr. |
|
10.320.02.10 |
10.320.02.20 |
10.400.02.10 |
10.400.02.20 |
Preis*/Stück |
EUR |
3.762,00 |
2.534,12 |
4.138,20 |
3.344,00 |
* exkl. MwSt. zzgl. Versandkosten
|

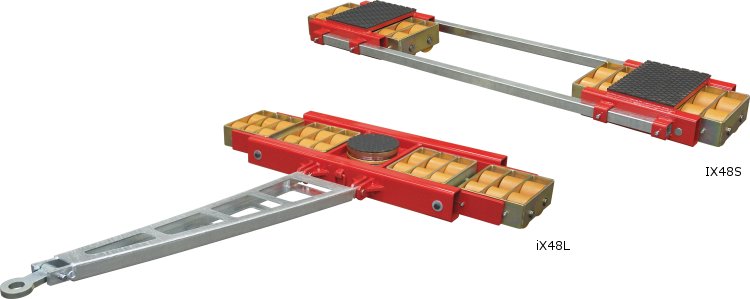

![ECO-Skate Transportfahrwerk iX48L](I_Serie_XL/iX48L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX48S](I_Serie_XL/iX48S_kl.jpg) |
![ECO-Skate Transportfahrwerk iX64L](I_Serie_XL/iX64L_kl.jpg) |
![ECO-Skate Transportfahrwerk iX64S](I_Serie_XL/iX64S_kl.jpg) |
Typ |
|
iX48L |
iX48S |
iX64L |
iX64S |
Traglast |
kg |
48.000 |
2 x 24.000 |
64.000 |
2 x 32.000 |
Traglast als Set |
kg |
96.000 |
128.000 |
Rollendurchmesser |
mm |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Ø140 x 85 |
Anzahl der Rollen |
|
24 |
2 x 12 |
32 |
2 x 16 |
Auflagefläche |
mm |
Ø250 |
400 x 300 |
Ø300 |
400 x 300 |
Maße [LxBxH] |
mm |
650 x 1.673 x 180 |
587 x 694 x 180 |
650 x 2.140 x 180 |
587 x 898 x 180 |
Deichsellänge [D] |
mm |
1.500 |
- |
1.500 |
- |
Verstellbarkeit* [V] |
mm |
- |
700 - 1.600 |
- |
900 - 1.600 |
Gewicht* |
kg |
349 |
270 |
464 |
328 |
Artikel-Nr. |
|
10.480.02.10 |
10.480.02.20 |
10.640.02.10 |
10.640.02.20 |
Preis*/Stück |
EUR |
auf Anfr. |
auf Anfr. |
auf Anfr. |
auf Anfr. |
* exkl. MwSt. zzgl. Versandkosten

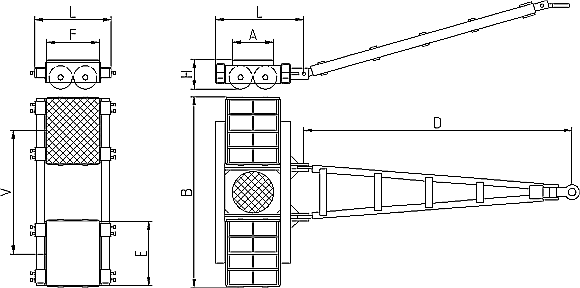

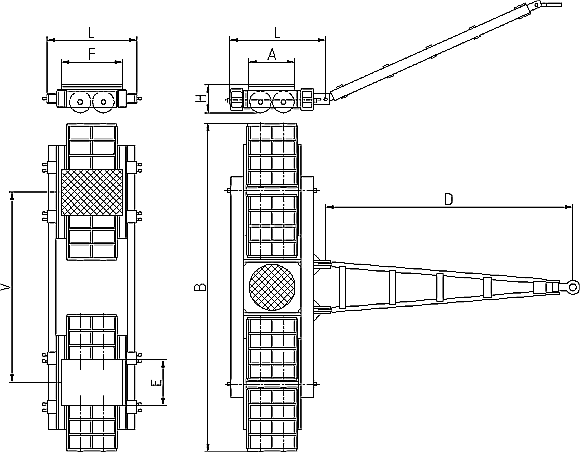

Abmessungen der Transportfahrwerke
Polyurethan-Rollen
Polyurethan-Rollen zeichnen sich durch eine hohe Haftung
des Rollenbelags auf dem Stahlkern aus. Sie haben eine
hohe Lebensdauer und sind auf typischen Industrieuntergründen verschleißfest und widerstandsfähig. Das Material
ist risshemmend im Falle eines Schnittes, z. B. durch Späne und zeichnet sich außerdem durch Öl-, Fett- und
Benzinbeständigkeit aus. Die elastischen Eigenschaften des Polyurethans sorgen für eine hohe Dämpfung, gleichen
Bodenunebenheiten aus und sind schockabsorbierend.
Polyamid-Rollen
Alle Fahrwerke können auch mit hochwertigen, abriebfesten
Nylonrollen bzw. Polyamidrollen geliefert werden, die aus Vollmaterial gefertigt sind. Sie eignen sich besonders
für neue ebene Industrieböden.
|
