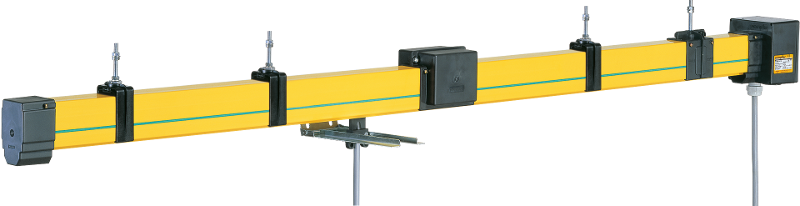

Kastenschleifleitung
Für geradlinige Energiezuführungen (L1, L2, L3, PE) mit begrenzter Gesamtlänge und kleiner/mittlerer
Last wird die Verwendung des 4-poligen “Stecksystems” mit Standardkomponenten empfohlen.

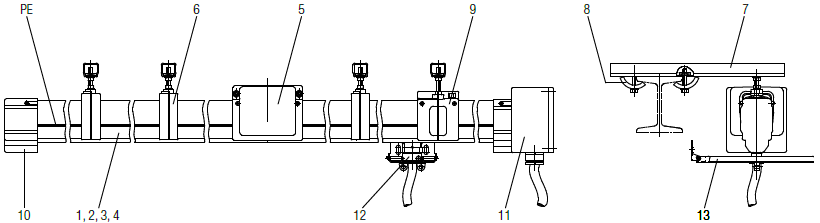

Beispiel für ein einfaches Komplettsystem
| Position | Stück | Benennung | Teile für 35 A - Bestell-Nr. | Teile für 60 A - Bestell-Nr. |
| 1 | .. (1) | Schleifleitungsschiene, 4 m lang | 084211-34x4x12 | 084211-54x4x12 |
| 2 | .. (1) | Schleifleitungsschiene, 3 m lang | 084211-33x4x12 | 084211-53x4x12 |
| 3 | .. (1) | Schleifleitungsschiene, 2 m lang | 084211-32x4x12 | 084211-52x4x12 |
| 4 | .. (1) | Schleifleitungsschiene, 1 m lang | 084211-31x4x12 | 084211-51x4x12 |
| 5 | .. (1) | Verbinder | 084222-0 | 084222-0 |
| 6 | .. (1) | Schienenhalter mit Nutenstein | 084243-11 | 084243-11 |
| 7 | .. (1) | Spannarm, 500 mm lang | 020185-0500 | 020185-0500 |
| 8 | .. (1) | Spannpratze mit Spannbereich 6-25 mm | 020181-08 | 020181-08 |
| 9 | 1 | Fixpunkthalter mit Nutenstein | 084233-11 | 084233-11 |
| 10 | 1 | Endkappe | 084271 | 084271 |
| 11 | 1 | Endeinspeisung | 084251-051 | 084251-052 |
| 12 | 1 | Stromabnehmer mit 1 m Anschlusskabel | 084201-4x11 (2) | 084201-4x21 (3) |
| 13 | 1 | Gabel-Mitnehmer | 084291-2 | 084291-2 |
(1) Variiert mit der Länge des Komplettsystems
(2) Nennstrom bei 60% ED: 25 A
(3) Nennstrom bei 60% ED: 40 A

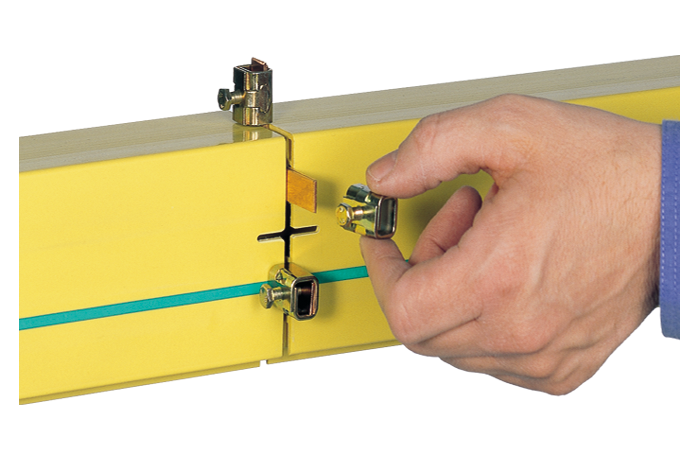

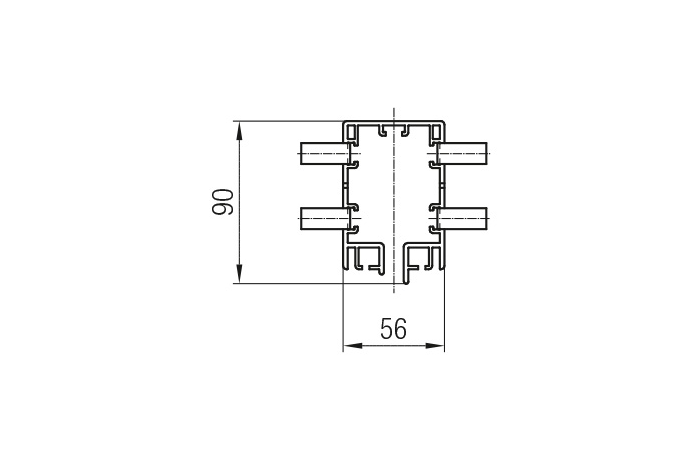

Schleifleitungsschienen
| Bestell-Nr. | Polzahl | Länge | Nennstrom | Gewicht | Preis* |
| 084213-51X4X12 | 4 | 1 m | 60 A | 2,03 kg | 135,00 EUR |
| 084213-51X5X13 | 5 | 2,18 kg | 76,18 EUR | ||
| 084213-51X7X15 | 7 | 2,34 kg | 101,09 EUR | ||
| 084213-52X4X12 | 4 | 2 m | 60 A | 4,02 kg | 135,00 EUR |
| 084213-52X5X13 | 5 | 4,32 kg | 114,23 EUR | ||
| 084213-52X7X15 | 7 | 4,68 kg | 151,67 EUR | ||
| 084213-53X4X12 | 4 | 3 m | 60 A | 6,03 kg | 134,20 EUR |
| 084213-53X5X13 | 5 | 6,46 kg | 238,02 EUR | ||
| 084213-53X7X15 | 7 | 7,02 kg | 202,22 EUR | ||
| 084213-54x4x12 | 4 | 4 m | 60 A | 8,03 kg | 163,73 EUR |
| 084213-54x5x13 | 5 | 8,60 kg | 184,24 EUR | ||
| 084213-54x7x15 | 7 | 9,36 kg | 228,76 EUR | ||
| Leitermaterial: Kupfer max. Länge: 4 m |
|||||
* exkl. MwSt. zzgl. Versandkosten

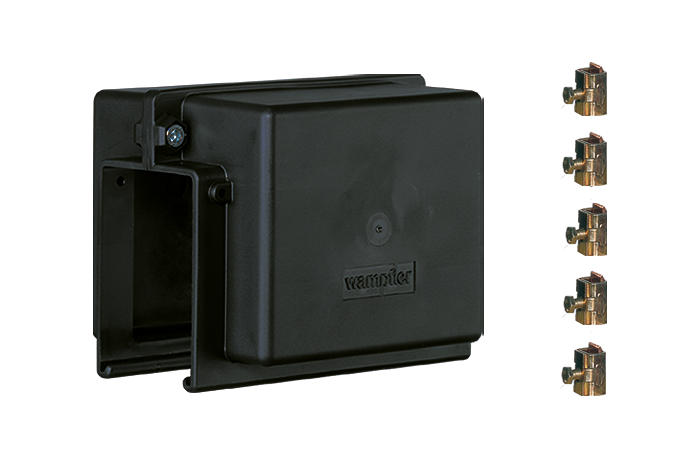

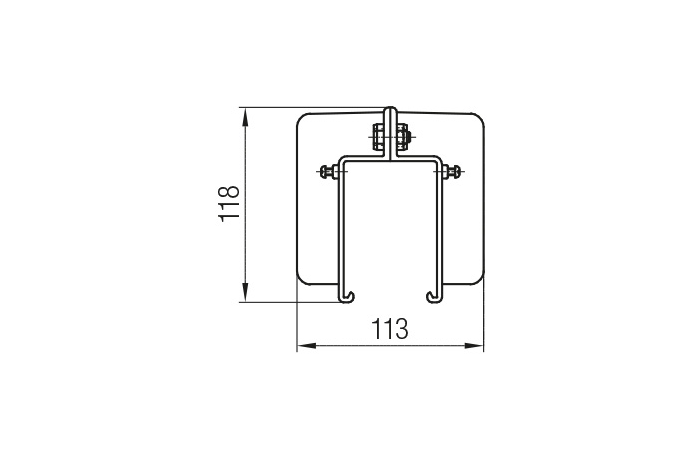

Verbinder
| Bestell-Nr. | Polzahl | Lieferumfang | Preis* |
| 084224-4 | 4 | inkl. Phasen- Isolierung für L2 und L3 |
20,25 EUR |
| 084224-5 | 5 | 21,00 EUR | |
| 084224-7 | 7 | 24,28 EUR |
* exkl. MwSt. zzgl. Versandkosten

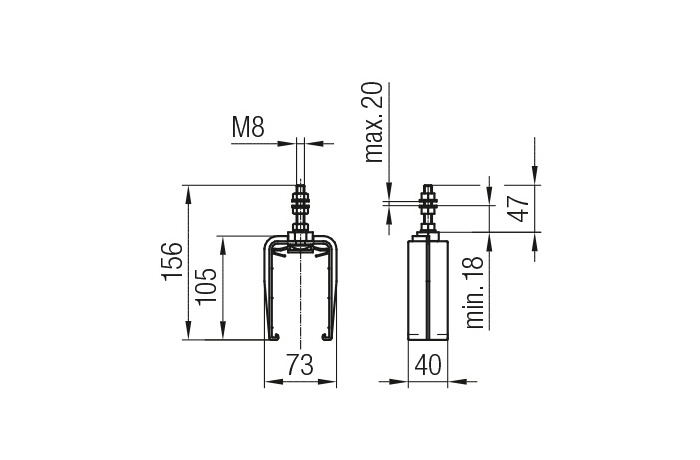

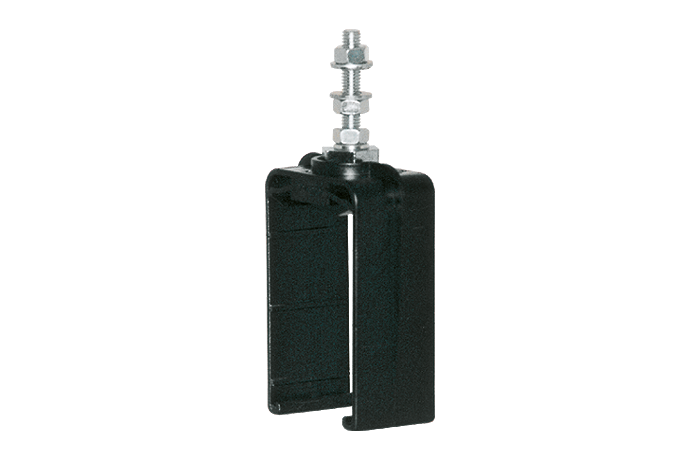

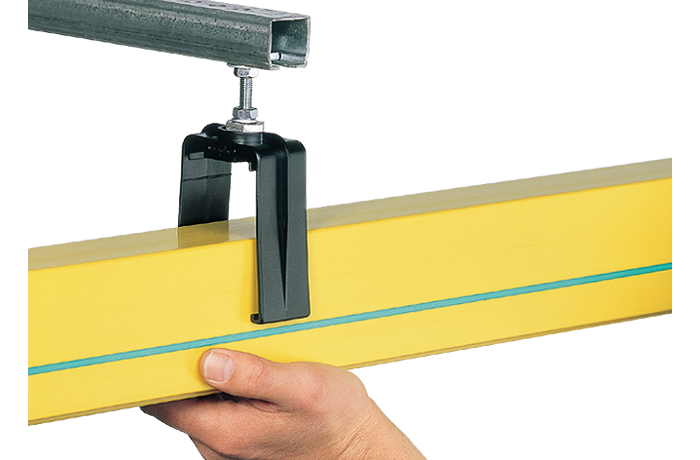

Schienenhalter
| Bestell-Nr. | Ausführung | Preis* | |
| 084241-11 | mit Sechskantmutter | 5,88 EUR | |
| Material: Kunststoff; Stahl Einklipsbar; drehbar Aufhängeabstand max. 2.000 mm |
|||
* exkl. MwSt. zzgl. Versandkosten

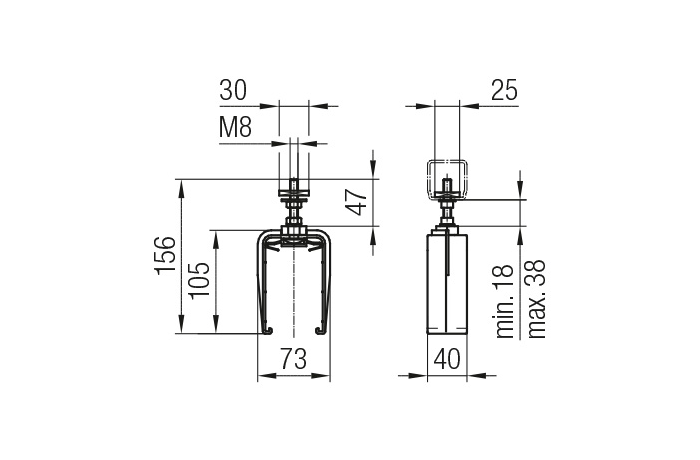

| Bestell-Nr. | Ausführung | Preis* | |
| 084243-11 | mit Nutenstein | 4,87 EUR | |
| Material: Kunststoff; Stahl Einklipsbar; drehbar Für Spannarmmontage Aufhängeabstand max. 2.000 mm |
|||
* exkl. MwSt. zzgl. Versandkosten

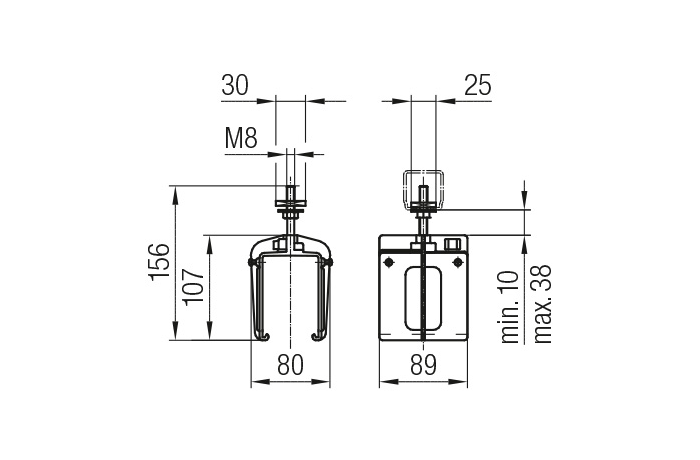

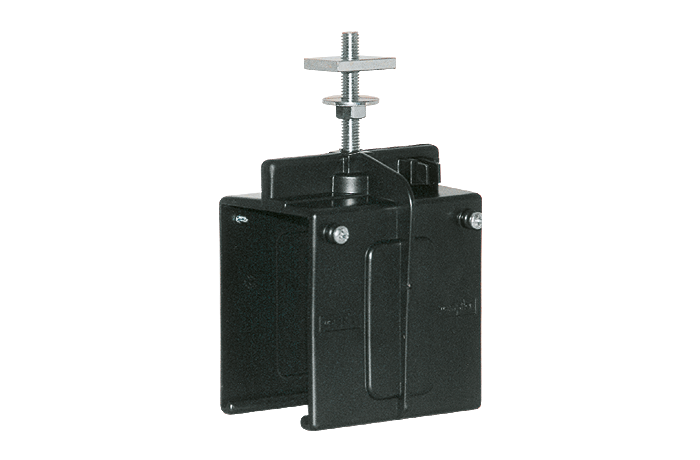

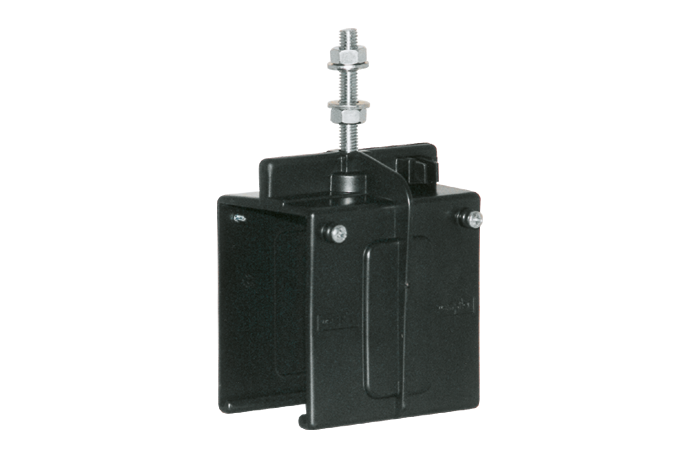

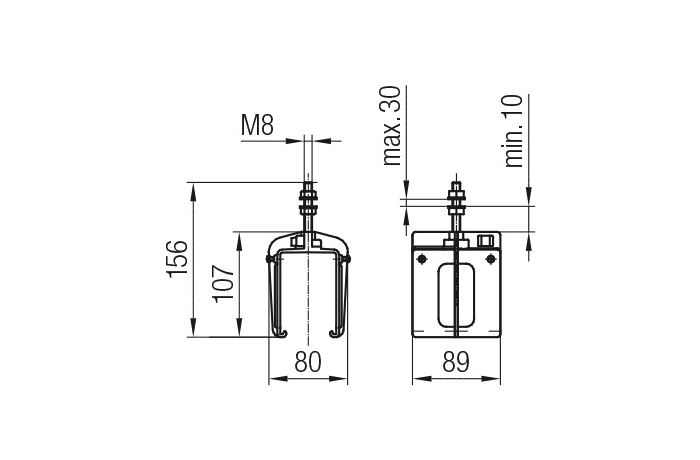

Fixpunkthalter
| Bestell-Nr. | Ausführung | Preis* | |
| 084231-11 | mit Sechskantmutter | 10,85 EUR | |
| Material: Kunststoff; Stahl | |||
* exkl. MwSt. zzgl. Versandkosten
| Bestell-Nr. | Ausführung | Preis* | |
| 084233-11 | mit Nutenstein | 11,24 EUR | |
| Material: Kunststoff; Stahl Für Spannarmmontage |
|||
* exkl. MwSt. zzgl. Versandkosten
| Bestell-Nr. | Ausführung | Länge | Preis* |
| 020275-0500 | ungelocht | 500 mm | 18,36 EUR |
| 020275-1000 | 1000 mm | 19,36 EUR | |
| 020185-0500 | gelocht | 500 mm | 23,33 EUR |
| 020185-1000 | 1000 mm | 26,30 EUR | |
| Werkstoff: Stahl, verzinkt | |||
* exkl. MwSt. zzgl. Versandkosten
Spannarm
Spannpratze
| Bestell-Nr. | Ausführung | Preis* | |
| 020180-08 | Spanndicke 4 - 20 mm | 6,10 EUR | |
| Werkstoff: Stahl, verzinkt | |||
* exkl. MwSt. zzgl. Versandkosten

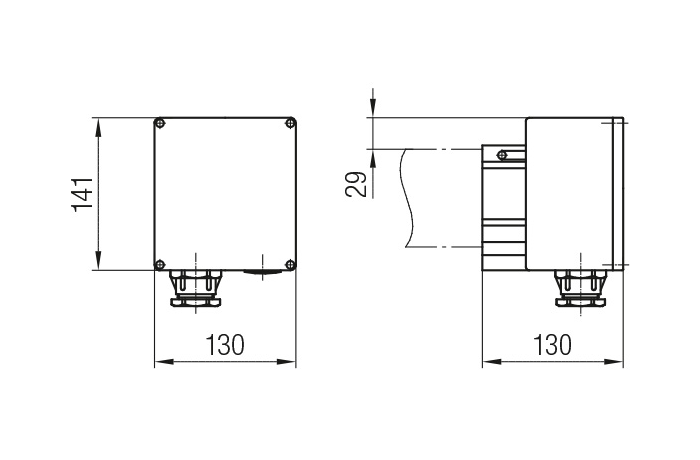

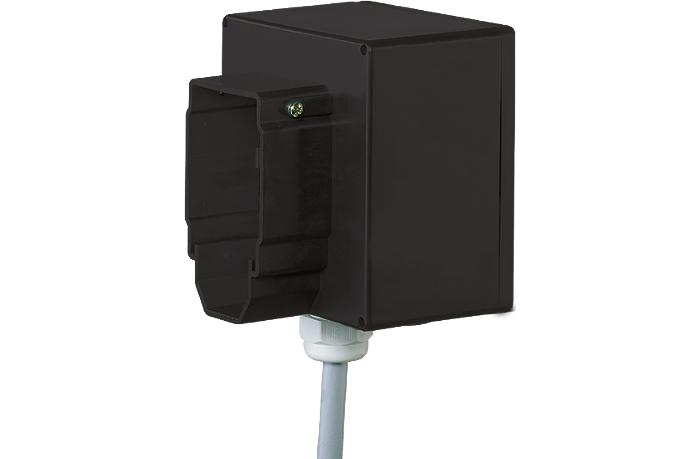

Endeinspeisung bis 60 A
| Bestell-Nr. | Polzahl | Nennstrom | Preis* |
| 084251-051 | 5 | 35 A | 83,15 EUR |
| 084251-052 | 5 | 60 A | 112,58 EUR |
| 084251-071 | 7 | 35 A | 83,15 EUR |
| 084251-076 | 5 | 60 A | 112,58 EUR |
| Gehäuse-Werkstoff: Kunststoff Kabelschuhe sind im Lieferumfang enthalten |
|||
* exkl. MwSt. zzgl. Versandkosten

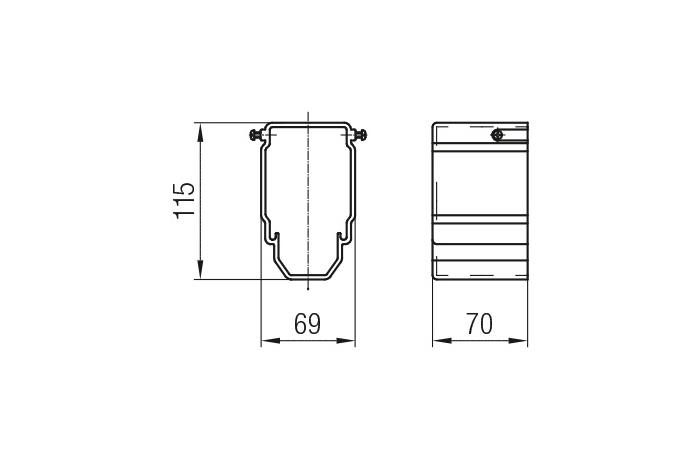

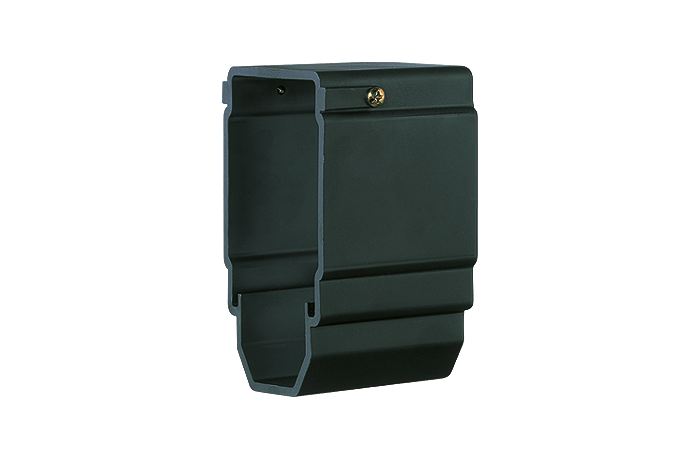

Endkappe
| Bestell-Nr. | Ausführung | Preis* |
| 084271 | Standard | 8,76 EUR |
| Material: Kunststoff | ||
* exkl. MwSt. zzgl. Versandkosten

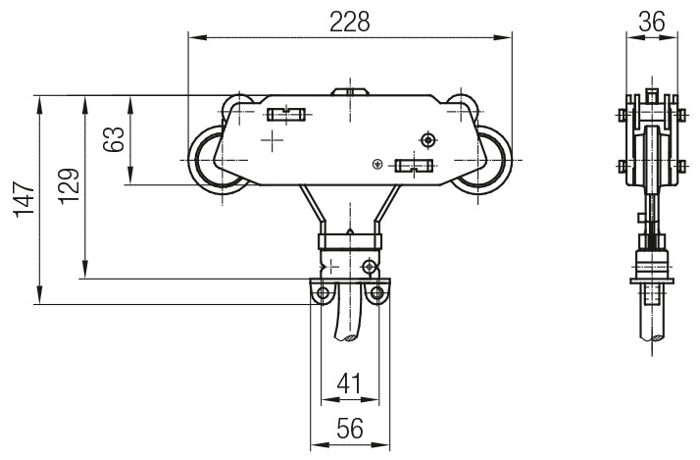

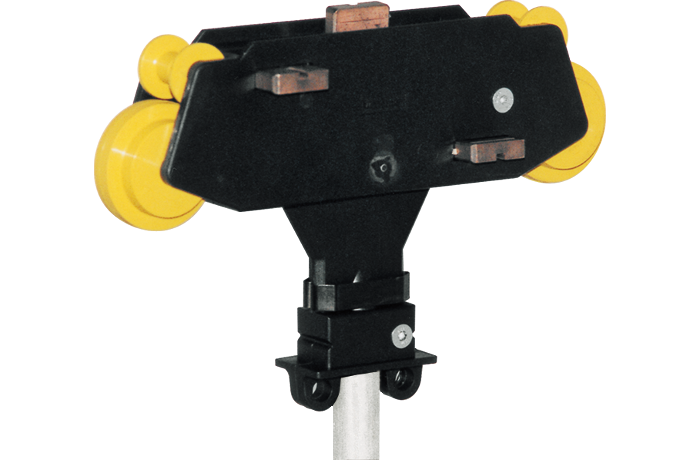

Stromabnehmer bis 5 Pole
| Bestell-Nr. | Polzahl | Nennstrom 60% ED | Preis* |
| 084203-4x11x01 | 4 | 25 A | 122,51 EUR |
| 084203-4x21x01 | 4 | 40 A | EUR |
| 084201-5x11 | 5 | 25 A | 0,00 EUR |
| 084201-5x21 | 5 | 40 A | 0,00 EUR |
| Anschlussleitung: Länge = 1 m Leitungslänge: 1, 3 und 5 m für Anschluss an kundenseitigen Klemmkasten Kohlewerkstoff: Kupfer-Gaphit |
|||
* exkl. MwSt. zzgl. Versandkosten

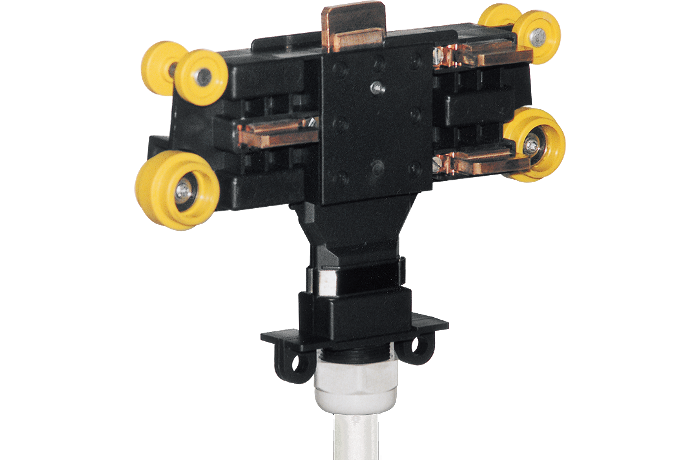

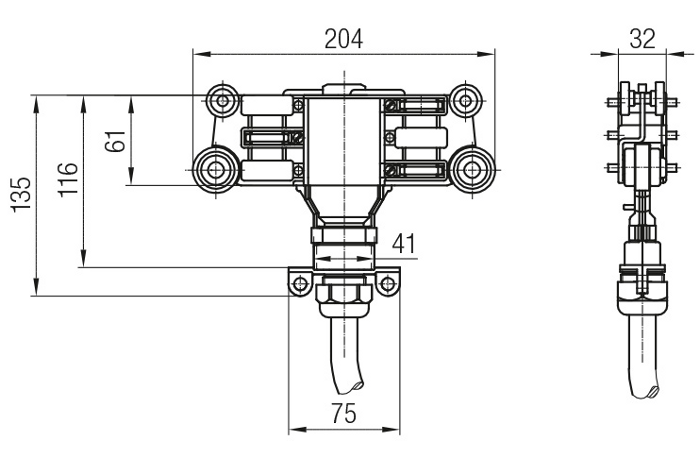

Stromabnehmer bis 7 Pole
| Bestell-Nr. | Polzahl | Nennstrom 60% ED | Preis* |
| 084203-7x11x01 | 7 | 25 A | 284,94 EUR |
| 084203-7x21x01 | 7 | 40 A | 298,75 EUR |
| Anschlussleitung: Länge = 1 m Leitungslänge: 1, 3 und 5 m für Anschluss an kundenseitigen Klemmkasten Kohlewerkstoff: Kupfer-Gaphit |
|||
* exkl. MwSt. zzgl. Versandkosten

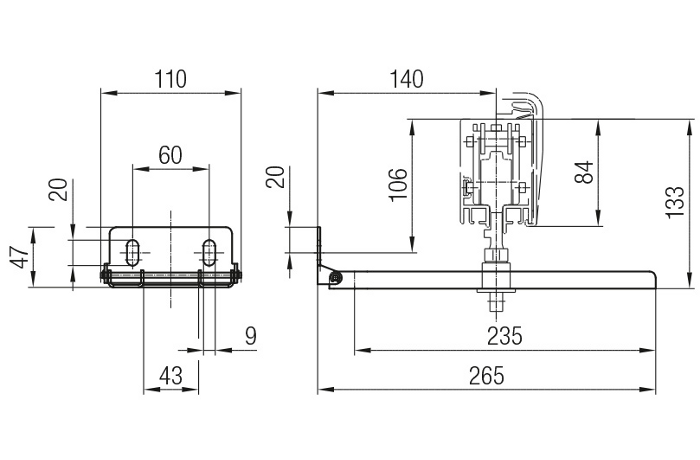

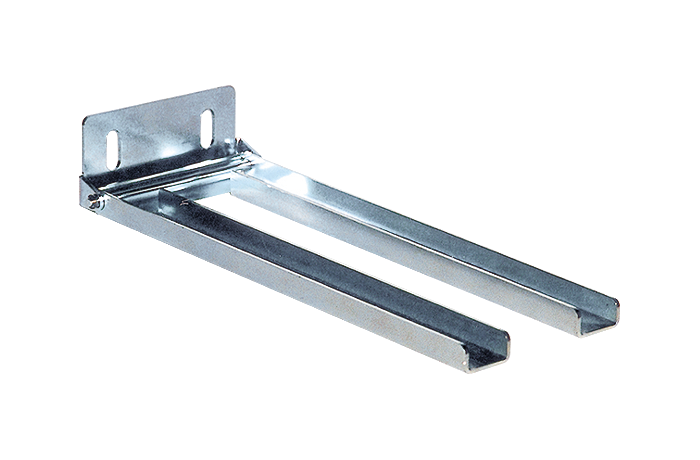

Gabel-Mitnehmer
| Bestell-Nr. | Gewicht | Preis* | |
| 084291-2 | 0,37 kg | 32,23 EUR | |
| Material: Stahl, verzinkt | |||
* exkl. MwSt. zzgl. Versandkosten
