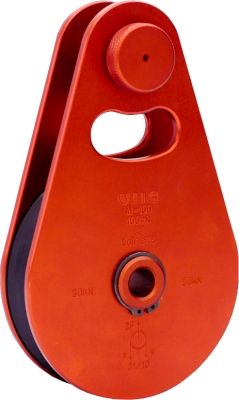

Leichtmetall-Umlenkrolle
Typ: ALQualitätsmerkmale:
- max. Zugleistung bei min. Gewicht
- Drehsteckbolzen, Sicherung durch Kugelfeder
- hochwertige Leichmetalllegierung (rostfrei)
- versenkte Kunststoffrolle / rollengelagert
- nach Richtlinie 2006/42/EG hergestellt
/Lamm/Kloben/Seilrolle_AL.php
| Typ | Preis | |
| Leichtmetall-Umlenkrolle mit festen Seitenblechen AL-170 | zul. Zugkraft 170 kN max. Seildurchmesser 22 mm, Gewicht 5,10 kg | 427,46 EUR |
| Haken für AL-100, Typ HS 13,8 | zul. Zugkraft 106 kN Gewicht 2,00 kg | 37,84 EUR |
| Haken für AL-150 und AL-170, Typ HS/S 16-8 | zul. Zugkraft 200 kN Gewicht 3,00 kg | 72,16 EUR |
| Leichtmetall-Umlenkrolle mit festen Seitenblechen AL-100 | zul. Zugkraft 100 kN max. Seildurchmesser 14 mm, Gewicht 2,4 kg | 302,06 EUR |
| Leichtmetall-Umlenkrolle mit festen Seitenblechen AL-150 | zul. Zugkraft 150 kN max. Seildurchmesser 16 mm, Gewicht 4,0 kg | 385,66 EUR |
| Typ | AL-100 | AL-150 | AL-170 | |
| zul. Zugkraft* | daN (kg) | 10000 | 15000 | 17000 |
| max. Windenzugkraft** | daN (kg) | 5000 | 7500 | 8500 |
| Rollen-Ø | mm | 158 | 198 | 198 |
| Seil-Ø max. | mm | 14 | 16 | 22 |
| Gewicht | kg | 2,40 | 4,00 | 5,10 |
| Artikel-Nr. | 40544060N | 40544061N | 40544062N | |
| Preis | EUR | 302,06 | 385,66 | 427,46 |
| Haken für | AL-100 | AL-150 | AL-170 | |
| Typ | HS 13-8 | HS/S 16-8 | ||
| Artikel-Nr. | 1203010130 | 15569955 | ||
| Preis | EUR | 37,84 | 72,16 | 72,16 |
* bei Bodenzug / ** bei 180° Umlenkung
*** exkl. MwSt. zzgl. Versandkosten
*** exkl. MwSt. zzgl. Versandkosten
Sicherheitshinweis:
Der Spreizwinkel des umgelenkten Seils beeinflusst die Belastung der Umlenkrolle entscheidend. Daraus ergibt sich die erlaubte Windenzugkraft wie folgt:
| Spreizwinkel | Windenzugkraft | |
 |
0° | 0,5 x zul. Zugkraft |
 |
90° | 0,7 x zul. Zugkraft |
 |
120° | 1,0 x zul. Zugkraft |
