Aluminium Portalkran mit Doppelträger und klappbaren Seitengestellen

Aluminium-Portalkran mit Doppelträger Dieser Aluminium-Portalkran ist mit Tragfähigkeiten von 1000 kg bis 3000 kg, Trägerlängen von 4 bis 8 m und Bauhöhen von 2,8 m bis 4,4 m lieferbar.

Beschreibung
Der Aluminium Portalkran ist schnell auf- bzw. abgebaut. Es ist hierzu kein Werkzeug von nöten. Es gibt nur Steck-, keine Schraubverbindungen. Durch sein geringes Eigengewicht ist er leicht zu transportieren. Das Gerät zum Mitnehmen, für Montagen an unzugänglichen Einsatzorten. Zudem ist er höhenverstellbar.

Lieferumfang
Seitengestelle, Aluminium Träger, feststellbare Laufkatze, integrierter Horizontalversteller, ohne Flaschenzug

Zubehör: Siehe Flaschenzug
Tragkraft kg 1000 2000 3000
Trägerlängen lichte Weite mm 4000 4000 4000
gesamt mm 4100 4100 4100
Einhängepunkt am Bolzen
der Laufkatze		 min. mm 2150 2640 2640
max. mm 3570 3790 3790
Breite des Seitengestells mm 1740 2230 2230
Gewicht kg 162 248 248
Artikel-Nr.   1521040 1532040 1533040
Preis* EUR 3.722,40 4.653,00 5.273,40
* exkl. MwSt. zzgl. Versandkosten



Maße der Aluminium Portalkrane mit Doppelträger (Sondergrößen auf Anfrage)

kleine Bauhöhe
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 1730  -  2830 1820  -  2920 156 1511040 3.412,20 1511040-10 4.032,60
1000 5000 5100 1730  -  2830 1820  -  2920 180 1511050 4.032,60 1511050-10 4.653,00
1000 6000 6100 1730  -  2830 1820  -  2920 208 1511060 1511060-10 5.273,40
1000 7000 7100 1730  -  2830 1820  -  2920 226 1511070 1511070-10 5.893,80
1000 8000 8100 1730  -  2830 1820  -  2920 244 1511080 1511080-10 6.514,20
1500 4000 4100 1730  -  2830 1820  -  2920 156 1511540 3.722,40 1511540-10 4.342,80
1500 5000 5100 1730  -  2830 1820  -  2920 180 1511550 4.342,80 1511550-10 4.963,20
1500 6000 6100 1730  -  2830 1820  -  2920 208 1511560 1511560-10 5.583,60
1500 7000 7100 1730  -  2830 1820  -  2920 226 1511570 1511570-10 6.204,00
1500 8000 8100 1730  -  2830 1820  -  2920 244 1511580 1511580-10 6.824,40
* exkl. MwSt. zzgl. Versandkosten


mittlere Bauhöhe
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2150  -  3570 2240  -  3660 162 1521040 3.722,40 1521040-10 4.342,80
1000 5000 5100 2150  -  3570 2244  -  3660 186 1521050 4.342,80 1521050-10 4.963,20
1000 6000 6100 2150  -  3570 2240  -  3660 214 1521060 1521060-10 5.583,60
1000 7000 7100 2150  -  3570 2240  -  3660 232 1521070 1521070-10 6.204,00
1000 8000 8100 2150  -  3570 2240  -  3660 250 1521080 1521080-10 6.824,40
1500 4000 4100 2150  -  3570 2240  -  3660 162 1521540 4.032,60 1521540-10 4.653,00
1500 5000 5100 2150  -  3570 2240  -  3660 186 1521550 4.653,00 1521550-10 5.273,40
1500 6000 6100 2150  -  3570 2240  -  3660 214 1521560 1521560-10 5.893,80
1500 7000 7100 2150  -  3570 2240  -  3660 232 1521570 1521570-10 6.514,20
1500 8000 8100 2150  -  3570 2240  -  3660 250 1521580 1521580-10 7.134,60
* exkl. MwSt. zzgl. Versandkosten


große Bauhöhe
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2650  -  4350 2740  -  4440 208 1531040 4.653,00 1531040-10 5.273,40
1000 5000 5100 2650  -  4350 2740  -  4440 232 1531050 5.273,40 1531050 5.893,80
1000 6000 6100 2650  -  4350 2740  -  4440 260 1531060 1531060 6.514,20
1000 7000 7100 2650  -  4350 2740  -  4440 278 1531070 1531070 7.134,60
1000 8000 8100 2650  -  4350 2740  -  4440 296 1531080 1531080 7.755,00
1500 4000 4100 2650  -  4350 2740  -  4440 208 1531540 4.963,20 1531540 5.583,60
1500 5000 5100 2650  -  4350 2740  -  4440 232 1531550 5.583,60 1531550 6.204,00
1500 6000 6100 2650  -  4350 2740  -  4440 260 1531560 1531560 6.824,40
1500 7000 7100 2650  -  4350 2740  -  4440 278 1531570 1531570 7.444,80
1500 8000 8100 2650  -  4350 2740  -  4440 296 1531580 1531580 8.065,20
* exkl. MwSt. zzgl. Versandkosten


Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
2000 kg Traglast
2000 4000 4100 2640  -  3790 2730  -  3880 248 1532040 4.653,00 1532040-10 5.273,40
2000 5000 5100 2640  -  3790 2730  -  3880 266 1532050 5.273,40 1532050-10 5.893,80
2000 6000 6100 2640  -  3790 2730  -  3880 284 1532060 1532060-10 6.514,20
2000 7000 7100 2640  -  3790 2730  -  3880 302 1532070 1532070-10 7.134,60
2000 8000 8100 2640  -  3790 2730  -  3880 384 1532080 1532080-10 7.755,00
3000 kg Traglast
3000 4000 4100 2640  -  3790 2730  -  3880 248 1533040 5.273,40 1533040-10 5.893,80
3000 5000 5100 2640  -  3790 2730  -  3880 306 1533050 5.893,80 1533050-10 6.514,20
3000 6000 6100 2640  -  3790 2730  -  3880 332 1533060 1533060-10 7.134,60
* exkl. MwSt. zzgl. Versandkosten



Zubehör für Aluminiumportalkräne

Zerlegbarer Aluträger

Träger für Aluminium Portalkran Der Alu-Träger kann je nach Ausführung des Portalkrans eine Länge von bis zu 8 m haben. Da sich der Transport und die Lagerung eines solchen Trägers als äußerst schwierig und kompliziert gestaltet, bieten wir den Träger zerlegbar an. Die Teilstücke lassen sich gesondert oder zusammen verbauen, so daß mit einem Kran unterschiedliche Varianten realisierbar sind. Bei einem Portalkran mit einer Gesamtträgerlänge von 5 m und Teilstücken von 2 und 3 Metern, lassen sich auch Portalkran-Varianten mit Trägerlängen von 2 und 3 Metern aufbauen. Die Teilstücke passen in jeden Transporter und sind schnell und einfach verstaut. Aus Gründen der Packmaße und des Handlings empfiehlt sich der teilbare Träger.

Umlaufendes Band

Umlaufendes Band bei Aluminium Portalkränen
Das Umlaufende-Band ist fest mit der Laufkatze verbunden. Es dient zum Verfahren der Katze aus sicherer Entfernung. Zieht der Bediener seitlich des Portals an dem Band, so bewegt sich die Laufkatze in seine Richtung. Dies vereinfacht das Positionieren der Laufkatze und ist besonders dann erforderlich, wenn unter dem Portal eine Grube oder ein Hinderniss klafft. Der Anwender steht außerhalb des Gefahrenbereichs. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge. Integrierte Klemmplatten an beiden Enden des Bandes halten das Band gestrafft. Behälter an den Seiten des Portals dienen zur Verstauung des Bandes.
Bezeichnung Artikel Preis/EUR
Umlauf. Band für Einzelträger 19515000 620,40 EUR
Umlauf. Band für Doppelträger 195015000 930,60 EUR

Handwinde für Alu-Portalkran

Handseilwinden zur Höhenverstellung der Aluminium Portalkräne
Die Handwinden an den Seitenprofilen dienen zur Höhenverstellung des Portals. Der Alu-Träger kann vom Bediener im unbelasteten Zustand Auf oder Ab gekurbelt werden. Diese Unterstützung ist besonders bei schweren Doppel-Träger-Kranen oder Langen Profilen von nöten. Auch beim Aufbau kann der Kran auf niedrigem Niveau aufgebaut und erst anschließend, mit Hilfe der Handwinden, auf die gewünschte Arbeitshöhe gebracht werden. Ein Satz Handwinden besteht aus zwei Winden, eine für je ein Seitengestell. Die Handwinden sind mit den Seitengestellen des Aluportalkrans verschraubt und sollten werkssteitig montiert werden. Deshalb sollte man sich die Anschaffung der Handwinden schon beim Kauf des Portalkrans überlegen.
Bezeichnung Artikel Preis/EUR
Satz Handseilwinden 259150 1.447,60 EUR

Ausleger Seitengestell

Ausleger Seitengestell bei Aluminium Portalkränen Ausleger-Seitengestell in Kombination mit einem Alu-Portalkran. Artikel wird eingesetzt, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Beispielweise befindet sich der Grabstein an, bzw. vor einer Mauer.

Verkabelung und Stromzuführung

Verkabelung und Stromzuführung bei Aluminium Portalkränen
Für den Betrieb eines Elektrokettenzuges empfiehlt sich die Zuleitung werksseitig über den Träger verlegen zulassen. Der elektrische Anschluß des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP66). Das Wendelkabel wird über das Portal und das Seitengestell auf einen 5-poligen Hauptschalter mit CEE-Steckdose geführt. Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet. Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen wird. Der Alu-Portalkran wird anschluß- und betriebsfertig ausgeliefert. Ein Prüfprotokoll gemäß DIN VDE 0701/0702 wird ausgestellt.
Bezeichnung Artikel Preis/EUR
Stromzuführung für alle Einzelträger 2509998 1.034,00 EUR
Stromzuführung für alle Doppelträger 2509999 1.447,60 EUR

Transportkiste

Transportkiste für Aluminium Portalkran
In der Aluminium Verpackungs- und Transportkiste lassen sich alle Bauteile, meist auch die beiden Alu-Träger-Stücke des teilbaren Trägers, komplett innerhalb sorgfältig verstauen. Die Kiste wird mit einer großen Anzahl von Scharnieren, einem Kistenverschluß zum Einhängen eines Vorhängeschlosses und Schalenklappgriffen auf dem Deckel ausgestattet. Für die schnelle Einsatzbereitschaft des Alu-Portalkrans sorgen 4 große Stahlblech-Lenkrollen (Durchmesser 160 mm) mit integrierter Rad- und Drehkransbremse. Mit diesem Fahrwerk kann die Kiste individuell und ohne Hilfsmittel bewegt werden. Die Alukiste läßt sich auch mittels eines Handgabelhubwagens oder Staplers angeheben und transportieren, beispiesweise zum Verladen auf einen LKW.

Bezeichnung Artikel Preis/EUR
Verpackungs- und Transportkiste - Abmessungen 2400 x 685 x 860 mm 9870240068066 2.822,82 EUR
Verpackungs- und Transportkiste - Abmessungen 3000 x 685 x 860 mm 9870300068066 3.226,08 EUR
Verpackungs- und Transportkiste - Abmessungen 4200 x 685 x 1200 mm 9870420068100 4.435,86 EUR

Fahrgestell für den Aluportalkran

Fahrgestell für Aluportalkran
Schwerlastrollen für fahrbaren Aluportalkran
mit Polyurethan Laufbelag

Gummi Bereifung für Aluportalkran
mit Polyurethan Schaumreifen
Der Aluportalkran ist standardmäßig mit 4 polyurethanbeschichteten Stahlblech-Lenkrollen für den Hallenbetrieb lieferbar. Alternativ kann der Aluminium Portalkran mit geländegängigen, luftbereiften Schwerlast-Polyurethan-Schaumreifen für den Betrieb des Aluminium Portalkrans im Innen und Außenbereich ausgestattet werden. Diese Lenkrollen verfügen alle über eine integrierte Rad- und Drehkranzbremse.
Auf Wunsch ist der Aluportalkran auch mit 4 Schwerlastlenkrollen lieferbar, von denen 2 mit integrierter Rad- und Drehkranzbremse und die anderen mit 4 x 90° Richtungsfeststellern ausgestattet sind. Der Aluminium Portalkran lässt sich bei dieser Radkonstellation in längs- sowie Querrichtung exakt verschieben. Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Aluminium Portalkran in jeder Position feststellen.
Eine komfortable Auf- und Abbauhilfe bieten die „Gabeln“ an den Verstellfüßen. Mittels dieser quer stehenden Rahmenprofile bleiben die Seitengestelle des Aluminium Portalkrans bei der Montage bzw. Demontage stehen. Bei Belastung werden die federnd gelagerten Rollen eingedrückt. Der Aluminium Portalkran steht dann direkt auf den Füßen. Ist der Aluminium Portalkran unbelastet, drücken sich die Gabeln durch Federkraft vom Boden ab und erlauben das Verfahren des mobilen Aluminium Portalkrans.
Bezeichnung Artikel Preis/EUR
Fahrgestell für den Innenbereich 24001 1.034,00 EUR
Fahrgestell Innen- sowie Außenbereich 24002 1.447,60 EUR

Wandkonsole für den Aluminium Portalkran

Wandkonsole für Aluminium Portalkran
Wandkonsole
für Alu-Portalkran 1,0 t - 1,5 t

Wandkonsole
für Doppelträger Kran
Für diesen Aluminium Portalkran ist auch eine Wandkonsole erhältlich. Mit der Wandkonsole kann der Träger auf der einen Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Aluminium Portalkrans erweitert. Der Träger ist auf der Wandkonsole um 180° schwenkbar.
Unterschieden werden Konsolen für Einzel- oder Doppel-Portalkräne und für einzelne Tragkräfte bei denen das Trägerprofil beispielsweise verstärkt ist.
Bezeichnung Artikel Preis/EUR
Wandkonsole, für stationäre Portalkrane in kleiner und mittlerer Baugröße 23001 413,60 EUR
Wandkonsole, stationäre klein und fahrbar klein, mittel, groß 23002 413,60 EUR
Wandkonsole Doppelträger 23003 827,20 EUR


Abmessungen der Aluminium Portalkrane


 Abmessungen "klein"

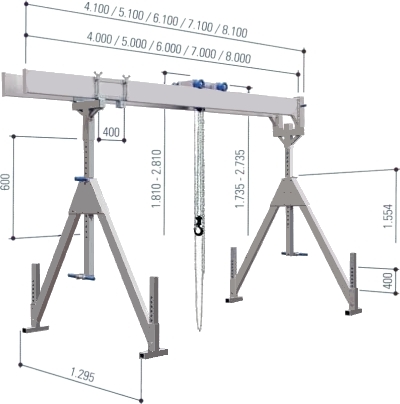

Alu Portalkran mit Doppelträger niedrige Ausführung
Artikel-Nr. 1511040 1511050 1511060 1511070 1511080 1511540 1511550 1511560 1511570 1511580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm; andere Seite: Abschlussleiste
Gesamtgewicht kg 156 180 208 226 244 156 180 208 226 244
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24
Lautkatze kg 17 17 17 17 17 17 17 17 17 17


 Abmessungen "mittel"

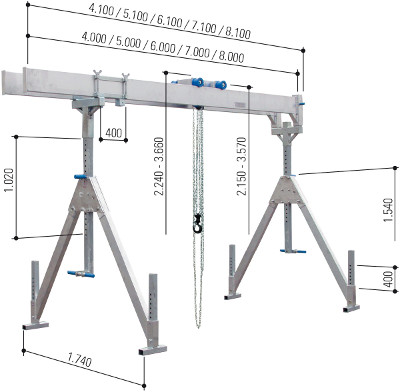

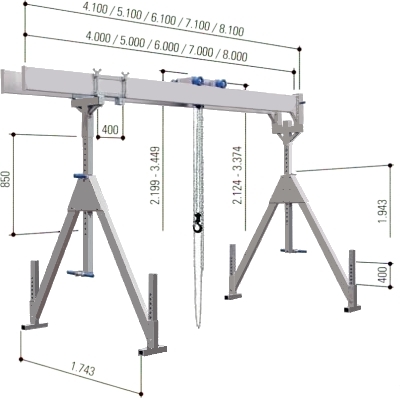

Alu Portalkran mittlere Größe
Artikel-Nr. 1521040 1521050 1521060 1521070 1521080 1521540 1521550 1521560 1521570 1521580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm; andere Seite: Abschlussleiste
Gesamtgewicht kg 162 186 214 232 250 162 186 214 232 250
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27
Lautkatze kg 17 17 17 17 17 17 17 17 17 17


 Abmessungen "hoch"

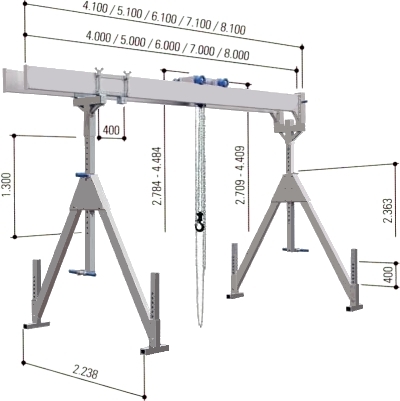

Alu Portalkran in hoher Ausführung
Artikel-Nr. 1531040 1531050 1531060 1531070 1531080 1531540 1531550 1531560 1531570 1531580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm; andere Seite: Abschlussleiste
Gesamtgewicht kg 208 232 260 278 296 208 232 260 278 296
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50
Lautkatze kg 17 17 17 17 17 17 17 17 17 17


 Abmessungen: Aluminium Portalkran, 3000 kg
Alu Portalkran mittlere Größe
Artikel-Nr. 1532040 1532050 1532060 1532070 1532080
Traglast kg 2000 2000 2000 2000 2000
Trägerlänge mm 4000 5000 6000 7000 8000
Trägerstütze mm 81 x 81 81 x 81 81 x 81 81 x 81 81 x 81
Trägerprofil mm 220x60 220x60 220x60 220x60 220x60*
Trägeraufnahme eine Seite: Hülse 92 x 92 mm;
andere Seite: Abschlussleiste
Gesamtgew. kg 248 266 284 302 384
Alu-Träger kg 2 x 39 2 x 48 2 x 57 2 x 66 2 x107
Seitengestell kg 2 x 60 2 x 60 2 x 60 2 x 60 2 x 60
Lautkatze kg 17 17 17 17 17


 Abmessungen: Aluminium Portalkran, 3000 kg

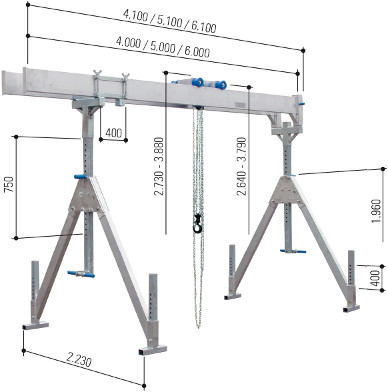

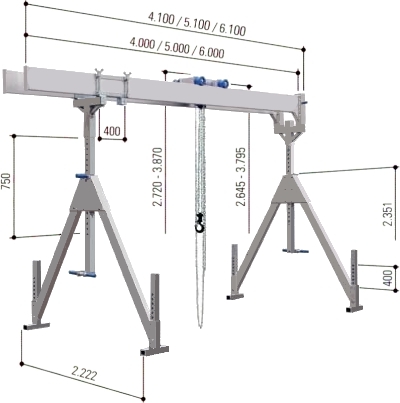

Alu Portalkran mit Doppelträger 3000 kg
Artikel-Nr. 1533040 1533050 1533060
Traglast kg 3000 3000 3000
Trägerlänge mm 4000 5000 6000
Trägerstütze mm 81 x 81 81 x 81 81 x 81
Trägerprofil mm 220x60 220x60* 220x60*
Trägeraufnahme eine Seite: Hülse 92 x 92 mm,
mit Anschluss für Querstrebe;
andere Seite: Abschlussleiste
Gesamtgew. kg 248 306 332
Alu-Träger kg 2 x 39 2 x 68 2 x 81
Seitengestell kg 2 x 60 2 x 60 2 x 60
Lautkatze kg 17 17 17
* mit zusätzlich verstärkten Wandungen
