Alu-Portalkran - fahrbar unter Last

mit Doppelträger und klappbaren Seitengestellen
Dieser Aluminium-Portalkran ist mit Tragfähigkeiten von 1000 kg bis 3000 kg, Trägerlängen von 4 bis 8 m und Bauhöhen von 2,5 m bis 4,2 m lieferbar.

Beschreibung
Der Aluminium Portalkran ist schnell auf- bzw. abgebaut. Es ist hierzu kein Werkzeug von nöten. Es gibt nur Steck-, keine Schraubverbindungen. Durch sein geringes Eigengewicht ist er leicht zu transportieren. Das Gerät zum Mitnehmen, für Montagen an unzugänglichen Einsatzorten. Zudem ist er höhenverstellbar.
Der Kran ist auf beiden Seiten mit einer Querstrebe zwischen Seitengestell und Alu-Träger ausgestattet. Diese Verbindung dient der zusätzlichen Stabilität des Alu-Portalkrans.

Lieferumfang
Seitengestelle, Aluminium Träger, feststellbare Laufkatze, integrierter Horizontalversteller, ohne Flaschenzug

Zubehör: Siehe Flaschenzug

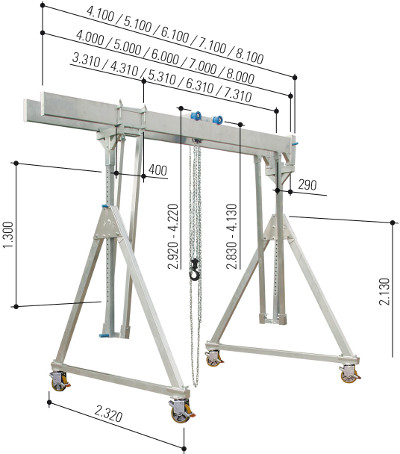

Aluminium-Portalkran fahrbar mit Doppel-Träger
Bauform ab Tragkraft 1 t bis 1,5 t

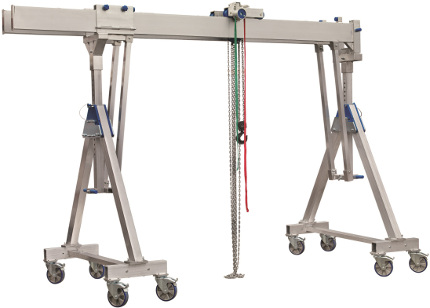

Aluminium-Portalkran fahrbar mit Doppel-Träger ab 2 t Tragkraft
Bauform ab Tragkraft 2t
klein mittel hoch
Tragkraft 1500 kg 1500 kg 1500 kg
Trägerlängen lichte Weite 4000 mm 4000 mm 4000 mm
gesamt 4100 mm 4100 mm 4100 mm
Einhängepunkt am
Bolzen der Laufkatze		 min. 2060 mm 2500 mm 2830 mm
max. 2460 mm 3350 mm 4130 mm
Breite des Seitengestells 1490 mm 2000 mm 2320 mm
Gewicht 234 kg 260 kg 278 kg
Artikel-Nr. 14401540 14501540 14601540
Preis* 4.653,00 EUR 4.963,20 EUR 5.893,80 EUR
* exkl. MwSt. zzgl. Versandkosten


Standardmäßig ist der Alu Portalkran mit 4 Stahlblech-Lenkrollen ausgestattet, die einen Schwerlast-Polyurethan-Laufbelag haben und mittels der integrierten Rad- und Drehkranzbremse blockiert werden können.

Auf Wunsch sind diese Alu-Portalkrane auch mit folgender Räderkombination lieferbar:
  • 4 Stahlblech-Lenkrollen mit Schwerlast-Polyurethan-Laufbelag
  • 4 Stück mit 4 x 90° Richtungsfeststeller und integrierter Bremse
Der Alu-Portalkran lässt sich bei dieser Radkombination in Längs- sowie Querrichtung exakt verschieben. Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Alu-Portalkran in jeder Position feststellen.

Standardgrößen (Sondergrößen auf Anfrage)

klein
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2060  -  2460 2150  -  2550 234 14401040 4.342,80 14401040-10 4.963,20
1000 5000 5100 2060  -  2460 2150  -  2550 258 14401050 4.963,20 14401050-10 5.583,60
1000 6000 6100 2060  -  2460 2150  -  2550 286 14401060 14401060-10 6.204,00
1000 7000 7100 2060  -  2460 2150  -  2550 304 14401070 14401070-10 6.824,40
1000 8000 8100 2060  -  2460 2150  -  2550 322 14401080 14401080-10 7.444,80
1500 4000 4100 2060  -  2460 2150  -  2550 234 14401540 4.653,00 14401540-10 5.273,40
1500 5000 5100 2060  -  2460 2150  -  2550 258 14401550 5.273,40 14401550-10 5.893,80
1500 6000 6100 2060  -  2460 2150  -  2550 286 14401560 14401560-10 6.514,20
1500 7000 7100 2060  -  2460 2150  -  2550 304 14401570 14401570-10 7.134,60
1500 8000 8100 2060  -  2460 2150  -  2550 322 14401580 14401580-10 7.755,00
2000 4000 4100 2120  -  2470 2210  -  2560 300 14402040 5.273,40 14402040-10 5.893,80
2000 5000 5100 2120  -  2470 2210  -  2560 318 14402050 5.893,80 14402050-10 6.514,20
2000 6000 6100 2120  -  2470 2210  -  2560 336 14402060 14402060-10 7.134,60
2000 7000 7100 2120  -  2470 2210  -  2560 354 14402070 14402070-10 7.755,00
2000 8000 8100 2120  -  2470 2210  -  2560 436 14402080 14402080-10 8.375,40
3000 4000 4100 2120  -  2470 2210  -  2560 300 14403040 5.893,80 14403040-10 6.514,20
3000 5000 5100 2120  -  2470 2210  -  2560 358 14403050 6.514,20 14403050-10 7.134,60
3000 6000 6100 2120  -  2470 2210  -  2560 14403060 14403060-10 7.755,00
* exkl. MwSt. zzgl. Versandkosten

mittel
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2500  -  3350 2590  -  3440 260 14501040 4.653,00 14501040-10 5.273,40
1000 5000 5100 2500  -  3350 2590  -  3440 284 14501050 5.273,40 14501050-10 5.893,80
1000 6000 6100 2500  -  3350 2590  -  3440 312 14501060 14501060-10 6.514,20
1000 7000 7100 2500  -  3350 2590  -  3440 330 14501070 14501070-10 7.134,60
1000 8000 8100 2500  -  3350 2590  -  3440 348 14501080 14501080-10 7.755,00
1500 4000 4100 2500  -  3350 2590  -  3440 260 14501540 4.963,20 14501540-10 5.583,60
1500 5000 5100 2500  -  3350 2590  -  3440 284 14501550 5.583,60 14501550-10 6.204,00
1500 6000 6100 2500  -  3350 2590  -  3440 312 14501560 14501560-10 6.824,40
1500 7000 7100 2500  -  3350 2590  -  3440 330 14501570 14501570-10 7.444,80
1500 8000 8100 2500  -  3350 2590  -  3440 348 14501580 14501580-10 8.065,20
2000 4000 4100 2620  -  3370 2720  -  3470 326 14502040 5.583,60 14502040-10 6.204,00
2000 5000 5100 2620  -  3370 2720  -  3470 344 14502050 6.204,00 14502050-10 6.824,40
2000 6000 6100 2620  -  3370 2720  -  3470 362 14502060 14502060-10 7.444,80
2000 7000 7100 2620  -  3370 2720  -  3470 380 14502070 14502070-10 8.065,20
2000 8000 8100 2620  -  3370 2720  -  3470 462 14502080 14502080-10
3000 4000 4100 2620  -  3370 2720  -  3470 362 14503040 6.204,00 14503040-10 6.824,40
3000 5000 5100 2620  -  3370 2720  -  3470 384 14503050 6.824,40 14503050-10 7.444,80
3000 6000 6100 2620  -  3370 2720  -  3470 14503060 14503060-10 8.065,20
* exkl. MwSt. zzgl. Versandkosten

hoch
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2830  -  4130 2920  -  4220 278 14601040 5.583,60 14601040-10 6.204,00
1000 5000 5100 2830  -  4130 2920  -  4220 302 14601050 6.204,00 14601050-10 6.824,40
1000 6000 6100 2830  -  4130 2920  -  4220 330 14601060 14601060-10 7.444,80
1000 7000 7100 2830  -  4130 2920  -  4220 348 14601070 14601070-10 8.065,20
1000 8000 8100 2830  -  4130 2920  -  4220 366 14601080 14601080-10 8.685,60
1500 4000 4100 2830  -  4130 2920  -  4220 278 14601540 5.893,80 14601540-10 6.514,20
1500 5000 5100 2830  -  4130 2920  -  4220 302 14601550 6.514,20 14601550-10 7.134,60
1500 6000 6100 2830  -  4130 2920  -  4220 330 14601560 14601560-10 7.755,00
1500 7000 7100 2830  -  4130 2920  -  4220 348 14601570 14601570-10 8.375,40
1500 8000 8100 2830  -  4130 2920  -  4220 366 14601580 14601580-10 8.995,80
2000 4000 4100 3030  -  4180 3120  -  4270 348 14602040 6.514,20 14602040-10 7.134,60
2000 5000 5100 3030  -  4180 3120  -  4270 366 14602050 7.134,60 14602050-10 7.755,00
2000 6000 6100 3030  -  4180 3120  -  4270 384 14602060 14602060-10 8.375,40
2000 7000 7100 3030  -  4180 3120  -  4270 402 14602070 14602070-10 8.995,80
2000 8000 8100 3030  -  4180 3120  -  4270 484 14602080 14602080-10 9.616,20
3000 4000 4100 3030  -  4180 3120  -  4270 348 14603040 7.134,60 14603040-10 7.755,00
3000 5000 5100 3030  -  4180 3120  -  4270 406 14603050 7.755,00 14603050-10 8.375,40
3000 6000 6100 3030  -  4180 3120  -  4270 14603060 14603060-10 8.995,80
* exkl. MwSt. zzgl. Versandkosten


Zubehör für Aluminiumportalkräne

Zerlegbarer Aluträger

Träger für Aluminium Portalkran Der Alu-Träger kann je nach Ausführung des Portalkrans eine Länge von bis zu 8 m haben. Da sich der Transport und die Lagerung eines solchen Trägers als äußerst schwierig und kompliziert gestaltet, bieten wir den Träger zerlegbar an. Die Teilstücke lassen sich gesondert oder zusammen verbauen, so daß mit einem Kran unterschiedliche Varianten realisierbar sind. Bei einem Portalkran mit einer Gesamtträgerlänge von 5 m und Teilstücken von 2 und 3 Metern, lassen sich auch Portalkran-Varianten mit Trägerlängen von 2 und 3 Metern aufbauen. Die Teilstücke passen in jeden Transporter und sind schnell und einfach verstaut. Aus Gründen der Packmaße und des Handlings empfiehlt sich der teilbare Träger.

Umlaufendes Band

Umlaufendes Band bei Aluminium Portalkränen
Das Umlaufende-Band ist fest mit der Laufkatze verbunden. Es dient zum Verfahren der Katze aus sicherer Entfernung. Zieht der Bediener seitlich des Portals an dem Band, so bewegt sich die Laufkatze in seine Richtung. Dies vereinfacht das Positionieren der Laufkatze und ist besonders dann erforderlich, wenn unter dem Portal eine Grube oder ein Hinderniss klafft. Der Anwender steht außerhalb des Gefahrenbereichs. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge. Integrierte Klemmplatten an beiden Enden des Bandes halten das Band gestrafft. Behälter an den Seiten des Portals dienen zur Verstauung des Bandes.
Bezeichnung Artikel Preis/EUR
Umlauf. Band für Einzelträger 19515000 620,40 EUR
Umlauf. Band für Doppelträger 195015000 930,60 EUR

Handwinde für Alu-Portalkran

Handseilwinden zur Höhenverstellung der Aluminium Portalkräne
Die Handwinden an den Seitenprofilen dienen zur Höhenverstellung des Portals. Der Alu-Träger kann vom Bediener im unbelasteten Zustand Auf oder Ab gekurbelt werden. Diese Unterstützung ist besonders bei schweren Doppel-Träger-Kranen oder Langen Profilen von nöten. Auch beim Aufbau kann der Kran auf niedrigem Niveau aufgebaut und erst anschließend, mit Hilfe der Handwinden, auf die gewünschte Arbeitshöhe gebracht werden. Ein Satz Handwinden besteht aus zwei Winden, eine für je ein Seitengestell. Die Handwinden sind mit den Seitengestellen des Aluportalkrans verschraubt und sollten werkssteitig montiert werden. Deshalb sollte man sich die Anschaffung der Handwinden schon beim Kauf des Portalkrans überlegen.
Bezeichnung Artikel Preis/EUR
Satz Handseilwinden 259150 1.447,60 EUR

Ausleger Seitengestell

Ausleger Seitengestell bei Aluminium Portalkränen Ausleger-Seitengestell in Kombination mit einem Alu-Portalkran. Artikel wird eingesetzt, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Beispielweise befindet sich der Grabstein an, bzw. vor einer Mauer.

Verkabelung und Stromzuführung

Verkabelung und Stromzuführung bei Aluminium Portalkränen
Für den Betrieb eines Elektrokettenzuges empfiehlt sich die Zuleitung werksseitig über den Träger verlegen zulassen. Der elektrische Anschluß des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP66). Das Wendelkabel wird über das Portal und das Seitengestell auf einen 5-poligen Hauptschalter mit CEE-Steckdose geführt. Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet. Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen wird. Der Alu-Portalkran wird anschluß- und betriebsfertig ausgeliefert. Ein Prüfprotokoll gemäß DIN VDE 0701/0702 wird ausgestellt.
Bezeichnung Artikel Preis/EUR
Stromzuführung für alle Einzelträger 2509998 1.034,00 EUR
Stromzuführung für alle Doppelträger 2509999 1.447,60 EUR

Transportkiste

Transportkiste für Aluminium Portalkran
In der Aluminium Verpackungs- und Transportkiste lassen sich alle Bauteile, meist auch die beiden Alu-Träger-Stücke des teilbaren Trägers, komplett innerhalb sorgfältig verstauen. Die Kiste wird mit einer großen Anzahl von Scharnieren, einem Kistenverschluß zum Einhängen eines Vorhängeschlosses und Schalenklappgriffen auf dem Deckel ausgestattet. Für die schnelle Einsatzbereitschaft des Alu-Portalkrans sorgen 4 große Stahlblech-Lenkrollen (Durchmesser 160 mm) mit integrierter Rad- und Drehkransbremse. Mit diesem Fahrwerk kann die Kiste individuell und ohne Hilfsmittel bewegt werden. Die Alukiste läßt sich auch mittels eines Handgabelhubwagens oder Staplers angeheben und transportieren, beispiesweise zum Verladen auf einen LKW.

Bezeichnung Artikel Preis/EUR
Verpackungs- und Transportkiste - Abmessungen 2400 x 685 x 860 mm 9870240068066 2.822,82 EUR
Verpackungs- und Transportkiste - Abmessungen 3000 x 685 x 860 mm 9870300068066 3.226,08 EUR
Verpackungs- und Transportkiste - Abmessungen 4200 x 685 x 1200 mm 9870420068100 4.435,86 EUR

Fahrgestell für den Aluportalkran

Fahrgestell für Aluportalkran
Schwerlastrollen für fahrbaren Aluportalkran
mit Polyurethan Laufbelag

Gummi Bereifung für Aluportalkran
mit Polyurethan Schaumreifen
Der Aluportalkran ist standardmäßig mit 4 polyurethanbeschichteten Stahlblech-Lenkrollen für den Hallenbetrieb lieferbar. Alternativ kann der Aluminium Portalkran mit geländegängigen, luftbereiften Schwerlast-Polyurethan-Schaumreifen für den Betrieb des Aluminium Portalkrans im Innen und Außenbereich ausgestattet werden. Diese Lenkrollen verfügen alle über eine integrierte Rad- und Drehkranzbremse.
Auf Wunsch ist der Aluportalkran auch mit 4 Schwerlastlenkrollen lieferbar, von denen 2 mit integrierter Rad- und Drehkranzbremse und die anderen mit 4 x 90° Richtungsfeststellern ausgestattet sind. Der Aluminium Portalkran lässt sich bei dieser Radkonstellation in längs- sowie Querrichtung exakt verschieben. Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Aluminium Portalkran in jeder Position feststellen.
Eine komfortable Auf- und Abbauhilfe bieten die „Gabeln“ an den Verstellfüßen. Mittels dieser quer stehenden Rahmenprofile bleiben die Seitengestelle des Aluminium Portalkrans bei der Montage bzw. Demontage stehen. Bei Belastung werden die federnd gelagerten Rollen eingedrückt. Der Aluminium Portalkran steht dann direkt auf den Füßen. Ist der Aluminium Portalkran unbelastet, drücken sich die Gabeln durch Federkraft vom Boden ab und erlauben das Verfahren des mobilen Aluminium Portalkrans.
Bezeichnung Artikel Preis/EUR
Fahrgestell für den Innenbereich 24001 1.034,00 EUR
Fahrgestell Innen- sowie Außenbereich 24002 1.447,60 EUR

Wandkonsole für den Aluminium Portalkran

Wandkonsole für Aluminium Portalkran
Wandkonsole
für Alu-Portalkran 1,0 t - 1,5 t

Wandkonsole
für Doppelträger Kran
Für diesen Aluminium Portalkran ist auch eine Wandkonsole erhältlich. Mit der Wandkonsole kann der Träger auf der einen Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Aluminium Portalkrans erweitert. Der Träger ist auf der Wandkonsole um 180° schwenkbar.
Unterschieden werden Konsolen für Einzel- oder Doppel-Portalkräne und für einzelne Tragkräfte bei denen das Trägerprofil beispielsweise verstärkt ist.
Bezeichnung Artikel Preis/EUR
Wandkonsole, für stationäre Portalkrane in kleiner und mittlerer Baugröße 23001 413,60 EUR
Wandkonsole, stationäre klein und fahrbar klein, mittel, groß 23002 413,60 EUR
Wandkonsole Doppelträger 23003 827,20 EUR


Abmessungen der Aluminium Portalkrane

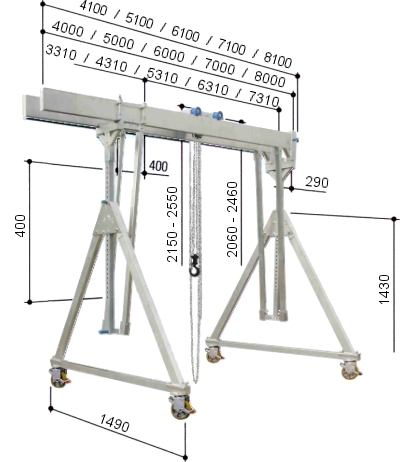

 Abmessungen "klein"
Alu Portalkran mit Doppelträger niedrige Ausführung
Artikel-Nr.            1440... ...1040 ...1050 ...1060 ...1070 ...1080 ...1540 ...1550 ...1560 ...1570 ...1580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm, mit Anschluss für Querstrebe; andere Seite: Abschlussleiste
Gesamtgewicht kg 234 258 286 304 322 234 258 286 304 322
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63 2 x 63
Lautkatze kg 17 17 17 17 17 17 17 17 17 17

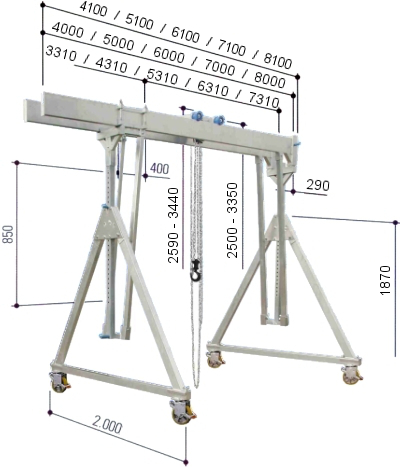

 Abmessungen "mittel"
Alu Portalkran mittlere Größe
Artikel-Nr.           1450... ...1040 ...1050 ...1060 ...1070 ...1080 ...1540 ...1550 ...1560 ...1570 ...1580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm, mit Anschluss für Querstrebe; andere Seite: Abschlussleiste
Gesamtgewicht kg 260 284 312 330 348 260 284 312 330 348
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76 2 x 76
Lautkatze kg 17 17 17 17 17 17 17 17 17 17

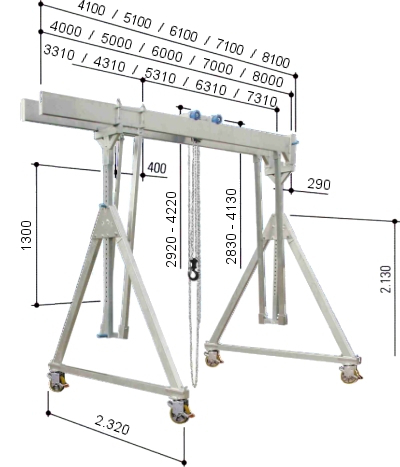

 Abmessungen "hoch"
Alu Portalkran in hoher Ausführung
Artikel-Nr.            1460... ...1040 ...1050 ...1060 ...1070 ...1080 ...1540 ...1550 ...1560 ...1570 ...1580
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000 7000 8000
Trägerstütze mm 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
Trägerprofil mm 200x50 200x50 220x60 220x60 220x60 200x50 200x50 220x60 220x60 220x60
Trägeraufnahme eine Seite: Hülse 92 x 92 mm, mit Anschluss für Querstrebe; andere Seite: Abschlussleiste
Gesamtgewicht kg 278 302 330 348 366 278 302 330 348 366
Alu-Träger kg 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75 2 x 31 2 x 43 2 x 57 2 x 66 2 x 75
Seitengestell kg 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85 2 x 85
Lautkatze kg 17 17 17 17 17 17 17 17 17 17
