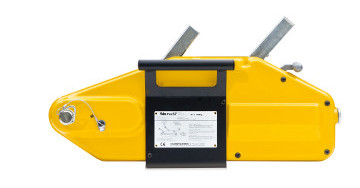

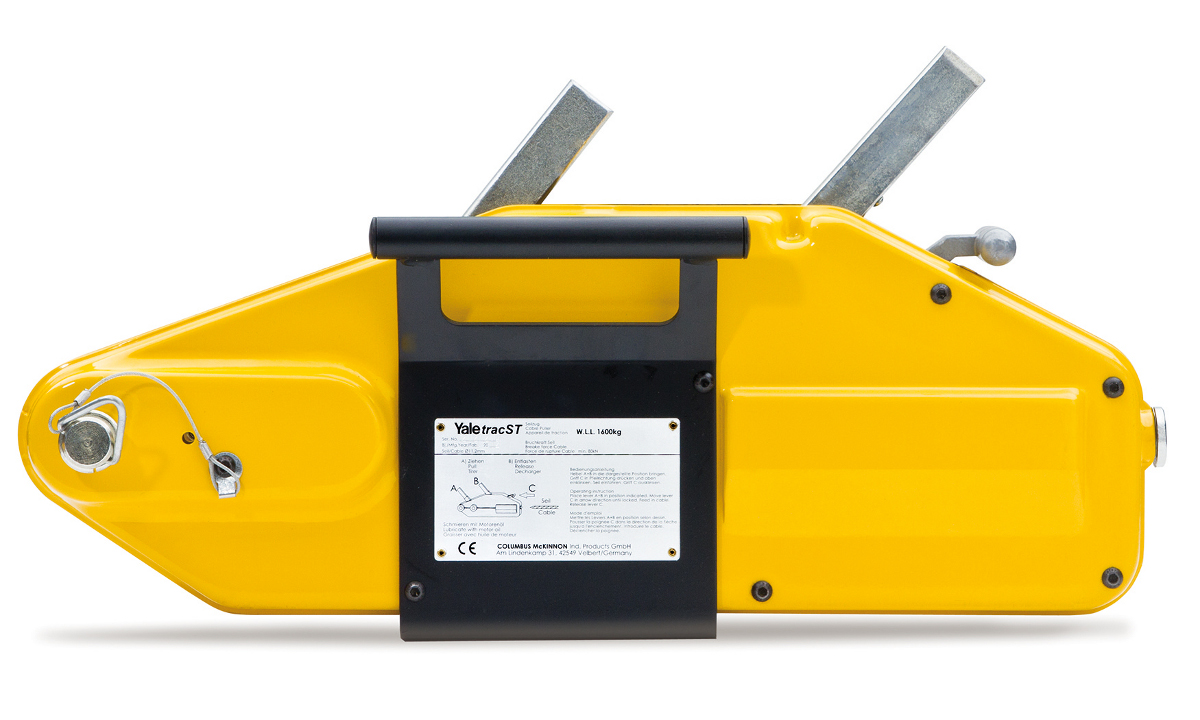

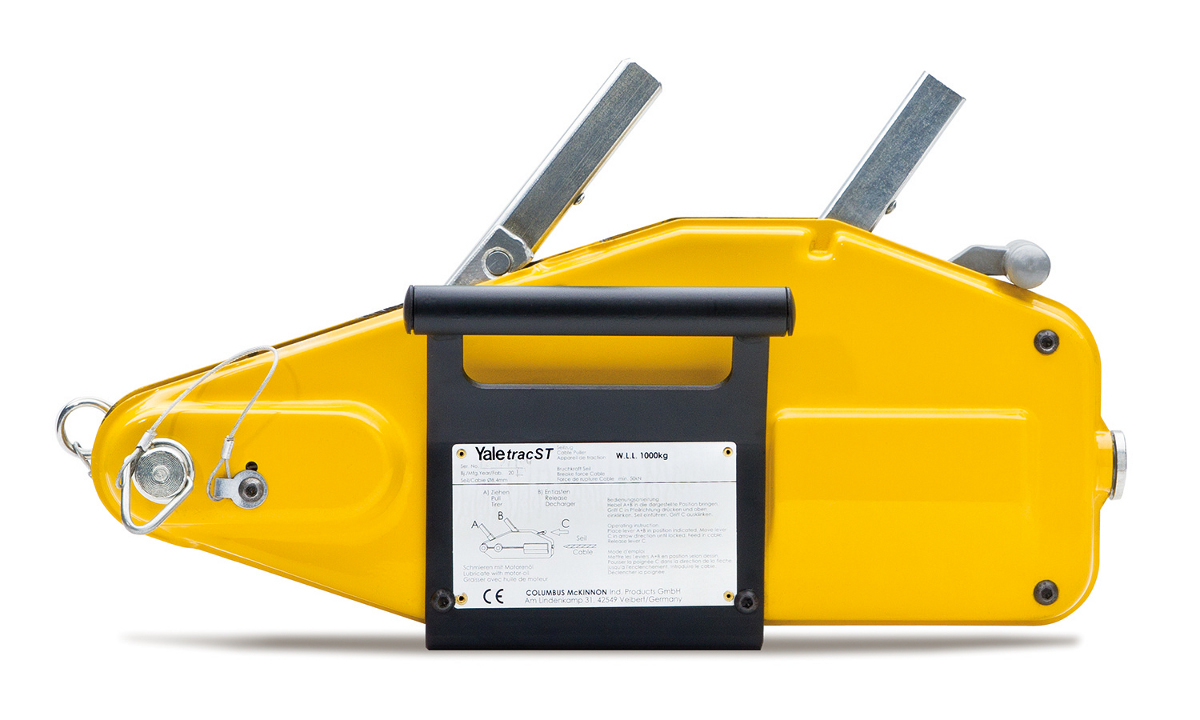

Seilzug Modell Yaletrac ST


Zugkraft 1.000 - 3.200 daN
Der Seilzug Modell Yaletrac zeichnet sich durch ein Gehäuse aus formstabilen Stahl-Tiefziehblechen aus, das eine kompakte robuste Bauweise und zudem ein optimiertes Gewicht ermöglicht.
Durch den Einsatz von Axialkugellagern wurden die Handkräfte für den Anwender deutlich optimiert.

Ausstattung und Verarbeitung
  • Stabile aufrechte Positionierung des Gerätes durch die Kombination aus Handgriff und Standfuß.

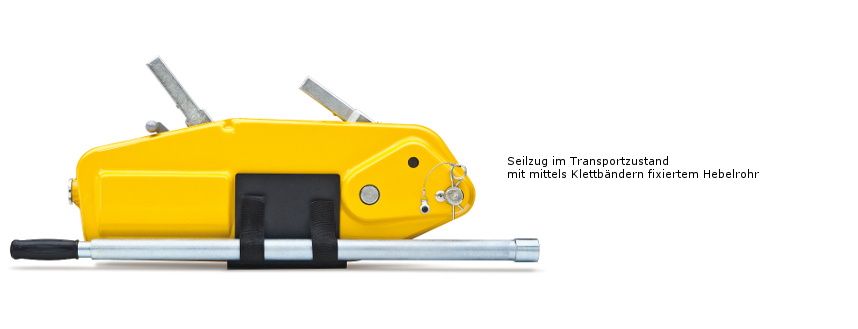

  • Platzsparender teleskopierbarer Handhebel der mit Hilfe eines Klettverschlusses sicher am Gerät befestigt werden kann.
  • Erhöhte Lebensdauer des Gerätes durch den Einsatz von Gummimanschetten, die ein Eindringen von Schmutz und Staub in die Mechanik des Gerätes verhindern.
  • Die Positionierung von Seilvorschubhebel und Rückzughebel in einer Ebene ermöglicht eine schmale Bauart des Gerätes und garantiert einen optimalen Kraftfluß.
  • Überlastschutz durch Verwendung eines Abscherstiftes. Reservestifte befinden sich im Tragegriff und können unter voller Last, d. h. ohne Entlastung des Zugseils, ausgewechselt werden.
  • Die einfache Betätigung des Klemmbackenöffnungshebels ermöglicht die problemlose Seileinführung.
  • Spezialdrahtseil mit Stahleinlage und 6 Litzen – hiervon 1 eingefärbt – an einem Ende mit einem Sicherheitshaken verpresst und am anderen zur einfachen Seileinführung zugespitzt.
  • Verschleißarme, parallel angeordnete, großflächige Klemmbackenpaare schützen das Zugseil durch gleichmäßige Flächenbelastung. Der große Hubweg bewirkt hohe Arbeitsgeschwindigkeit.
  • Leichte und schnelle Reinigung des Gerätes: Einfach mit Wasserstrahl ausspritzen, gut mit Motorenöl abschmieren, und der Yaletrac ST ist wieder einsatzbereit.
Optional
  • Ösenhaken mit Sicherheitsbügel
  • Seile in unterschiedlichen Längen
  • Trommelhaspel
  • Aufbewahrungsbox

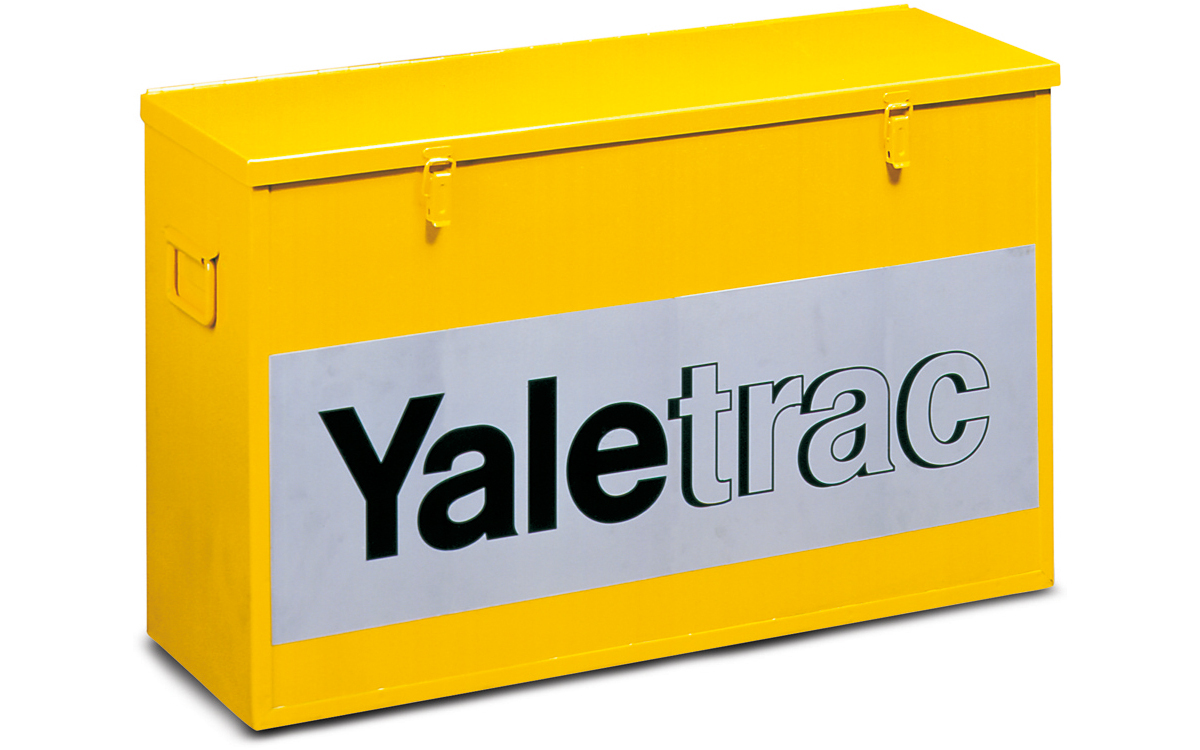

Stahl-Kiste für Seilzug Yaletrac

Seilzug mit Hebelrohr ohne Seil

Modell Yaletrac 05 ST Yaletrac 10 ST Yaletrac 16 ST Yaletrac 32 ST
Artikel-Nr. 4053981983202 4025092422901 4025092422925 4025092422963
Tragfähigkeit 500 kg 1.000 kg 1.600 kg 3.200 kg
Seilvorschub pro Doppelhub 20 mm 60 mm 60 mm 40 mm
Hebelkraft bei Nennlast 30 daN 23 daN 28 daN 46 daN
Hebellänge 260 mm 800 mm 790/1.190 mm 790/1.190 mm
Seildurchmesser 6,0 mm 8,4 mm 11,5 mm 16 mm
Gewicht ohne Seil 2,8 kg 8,5 kg 15,8 kg 27,2 kg
Seilgewicht 0,10 kg/m 0,29 kg/m 0,53 kg/m 1,0 kg/m
Preis * 205,00 EUR 263,50 EUR 399,50 EUR 644,30 EUR

Seilzug mit Hebelrohr inkl. Seil

Modell Yaletrac 05 ST Yaletrac 10 ST Yaletrac 16 ST Yaletrac 32 ST
Yaletrac mit Hebelrohr und 10 m Seil auf Haspel 205,00 EUR * 770,95 EUR
Yaletrac mit Hebelrohr und 20 m Seil auf Haspel 353,60 EUR 526,15 EUR 839,80 EUR

Seile und Zubehör

Tragetasche für Y 05 ST 25,00 EUR
Handhaspel für Yaletrac-Seil 22,10 EUR
Trommelhaspel für Yaletrac-Seil 115,60 EUR
Yaletrac Seilzugbox aus Stahlblech 147,90 EUR
Seillänge pro Meter, für Yaletrac 10 ST 17,85 EUR
Seillänge pro Meter, für Yaletrac 16 ST 28,05 EUR
Seillänge pro Meter, für Yaletrac 32 ST 39,95 EUR
Zughaken mit Öse und Sicherheitsbügel, für Yaletrac 10 ST 22,95 EUR
Zughaken mit Öse und Sicherheitsbügel, für Yaletrac 16 ST 31,45 EUR
Zughaken mit Öse und Sicherheitsbügel, für Yaletrac 32 ST 40,80 EUR
Anschlagseil DIN 3088, Länge 1,0 m (Ø 10,0 mm) 17,85 EUR
Anschlagseil DIN 3088, Länge 2,0 m (Ø 10,0 mm) 20,40 EUR
Anschlagseil DIN 3088, Länge 1,5 m (Ø 14,0 mm) 30,60 EUR
Anschlagseil DIN 3088, Länge 2,5 m (Ø 14,0 mm) 32,30 EUR
Anschlagseil DIN 3088, Länge 2,0 m (Ø 18,0 mm) 46,75 EUR
Anschlagseil DIN 3088, Länge 3,0 m (Ø 18,0 mm) 48,45 EUR

/Yale/Seilzug/Seilzug_Yaletrac_ST.php
Typ Preis
Seilzug Modell Yaletrac 05 ST, Grundgerät mit Handhebel, 10 m Seil, Ösenhaken und Hebeband HSE 00500Tragfähgikeit 500 kg
Abmessungen LxHxB 285 x 116 x 70 mm, Gewicht 2,8 kg
205,00 EUR

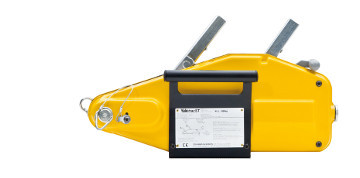

Seilzug Modell Yaletrac 10 ST, Grundgerät mit Hebelrohr, ohne SeilTragfähgikeit 1000 kg
Abmessungen LxHxB 435 x 235 x 94 mm, Gewicht 8,5 kg
263,50 EUR
Zugseil (20 m, Ø 8,4 mm), mit Spitze und Haken auf HaspelFür Yaletrac 08/10ST
Spezialdrahtseil mit Stahleinlage und 6 Litzen- hiervon 1 eingefärbt
95,40 EUR
Seilzug Modell Yaletrac 10 ST, Grundgerät mit Hebelrohr, inkl. 20 m Seil auf HaspelTragfähgikeit 1000 kg
Abmessungen LxHxB 435 x 235 x 94 mm, Gewicht 8,5 kg
353,60 EUR
Seilzug Modell Yaletrac 16 ST, Grundgerät mit Hebelrohr, ohne SeilTragfähgikeit 1600 kg
Abmessungen LxHxB 560 x 280 x 125 mm, Gewicht 15,8 kg
399,50 EUR
Zugseil (20 m, Ø 11,5 mm), mit Spitze und Haken auf HaspelFür Yaletrac 16/16ST
Spezialdrahtseil mit Stahleinlage und 6 Litzen- hiervon 1 eingefärbt
134,10 EUR
Seilzug Modell Yaletrac 16 ST, Grundgerät mit Hebelrohr, inkl. 20 m Seil auf HaspelTragfähgikeit 1600 kg
Abmessungen LxHxB 560 x 280 x 125 mm, Gewicht 15,8 kg
526,15 EUR

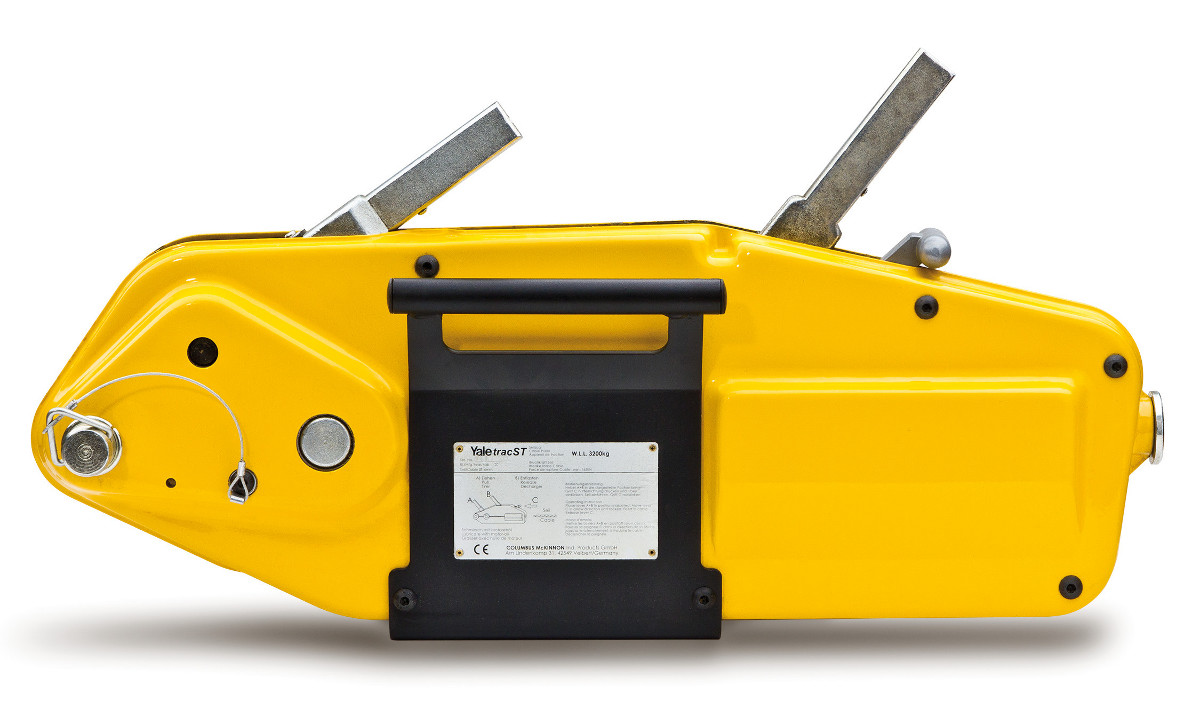

Seilzug Modell Yaletrac 32 ST, Grundgerät mit Hebelrohr, ohne SeilTragfähgikeit 3200 kg
Abmessungen LxHxB 664 x 350 x 123 mm, Gewicht 27,2 kg
644,30 EUR
Zugseil (10 m, Ø 16,0 mm), mit Spitze und Haken auf Haspel Für Yaletrac 32/32ST
Spezialdrahtseil mit Stahleinlage und 6 Litzen- hiervon 1 eingefärbt
134,10 EUR
Zugseil (20 m, Ø 16,0 mm), mit Spitze und Haken auf HaspelFür Yaletrac 32/32ST
Spezialdrahtseil mit Stahleinlage und 6 Litzen- hiervon 1 eingefärbt
207,00 EUR
Seilzug Modell Yaletrac 32 ST, Grundgerät mit Hebelrohr, inkl. 10 m Seil auf HaspelTragfähgikeit 3200 kg
Abmessungen LxHxB 664 x 350 x 123 mm, Gewicht 27,2 kg
770,95 EUR
Seilzug Modell Yaletrac 32 ST, Grundgerät mit Hebelrohr, inkl. 20 m Seil auf HaspelTragfähgikeit 3200 kg
Abmessungen LxHxB 664 x 350 x 123 mm, Gewicht 27,2 kg
839,80 EUR

Abmessungen

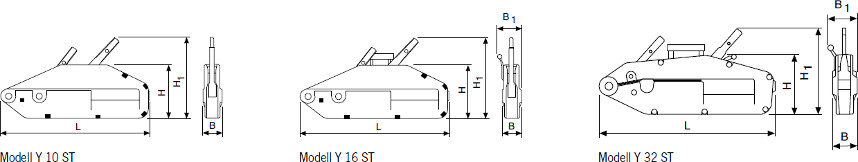

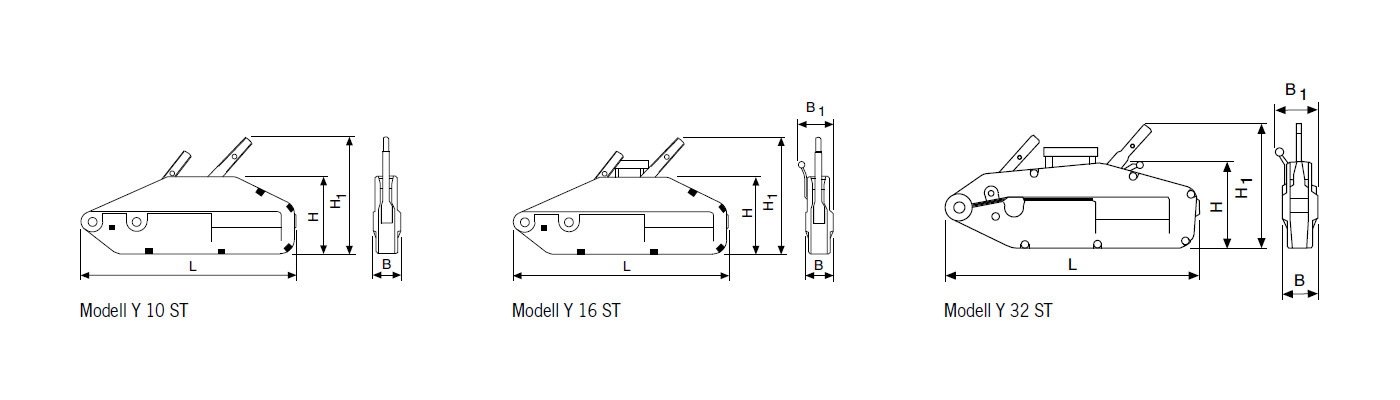

Maßskizze des Seilzug Typ Yaletrac ST
Typ Y 05 ST Y 10 ST Y 16 ST Y 32 ST
L, mm 285 435 560 664
H, mm 116 178 205 240
H1, mm 164 235 280 350
B, mm 48 61 86 96
B1, mm 70 94 125 123

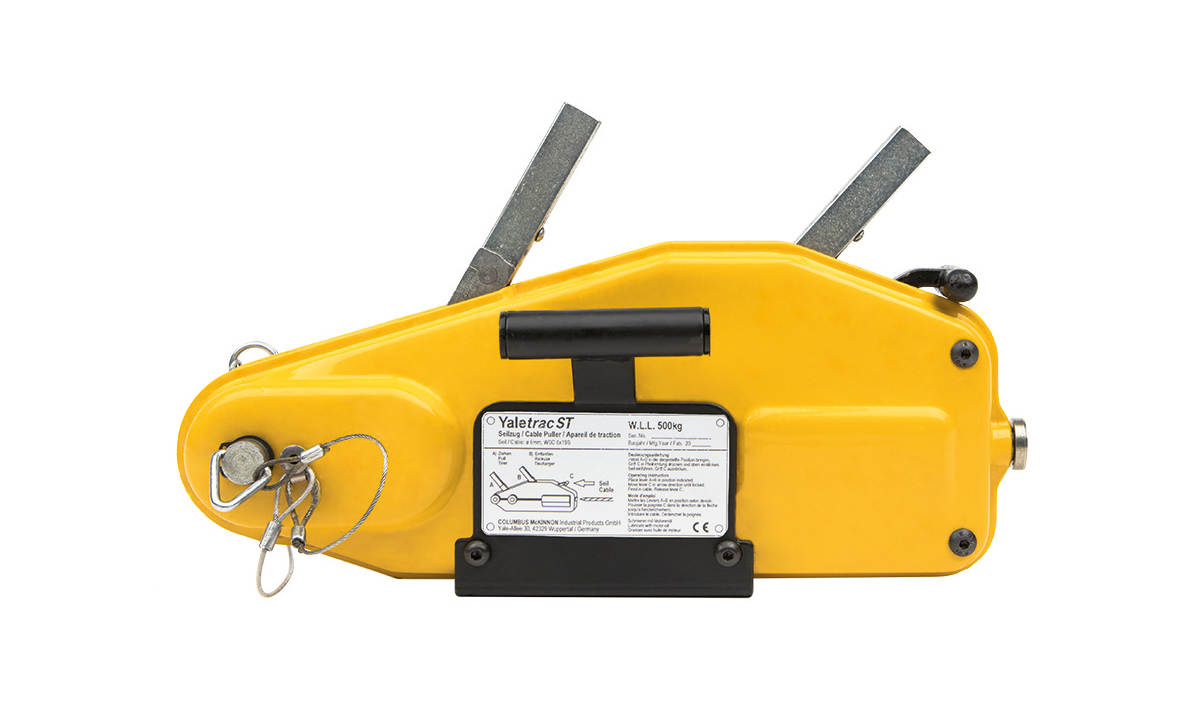

Modellerweiterung, Jetzt auch mit 500 daN Zugkraft!

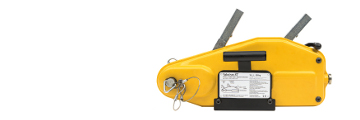

Lieferumfang Y05ST

  • Seilzug mit 500 kg Tragfähigkeit
  • Handhebel
  • Drahtseil Ø 6 mm, 10 m
  • Ösenhaken mit Sicherungsbügel
  • Hebeband HSE 00500

Optional

  • Umhängetasche

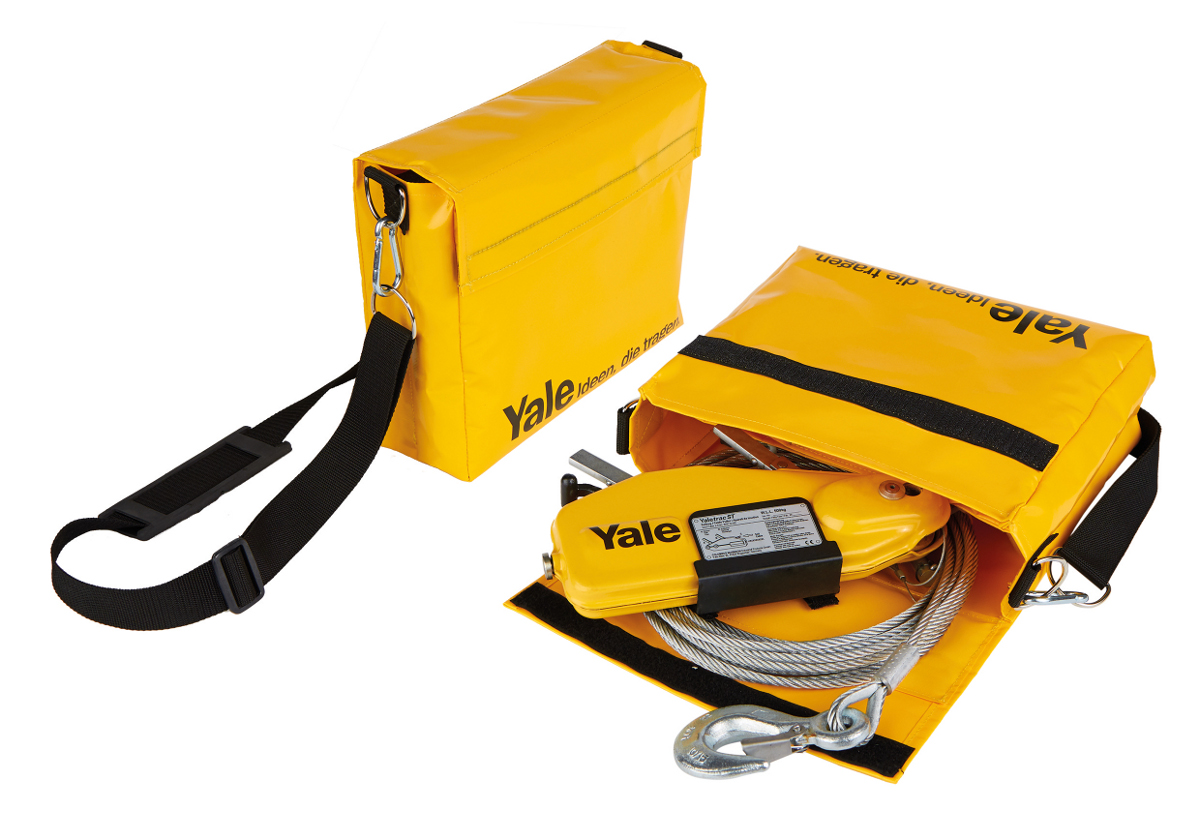

Tragetasche für Yaletrac 05 ST

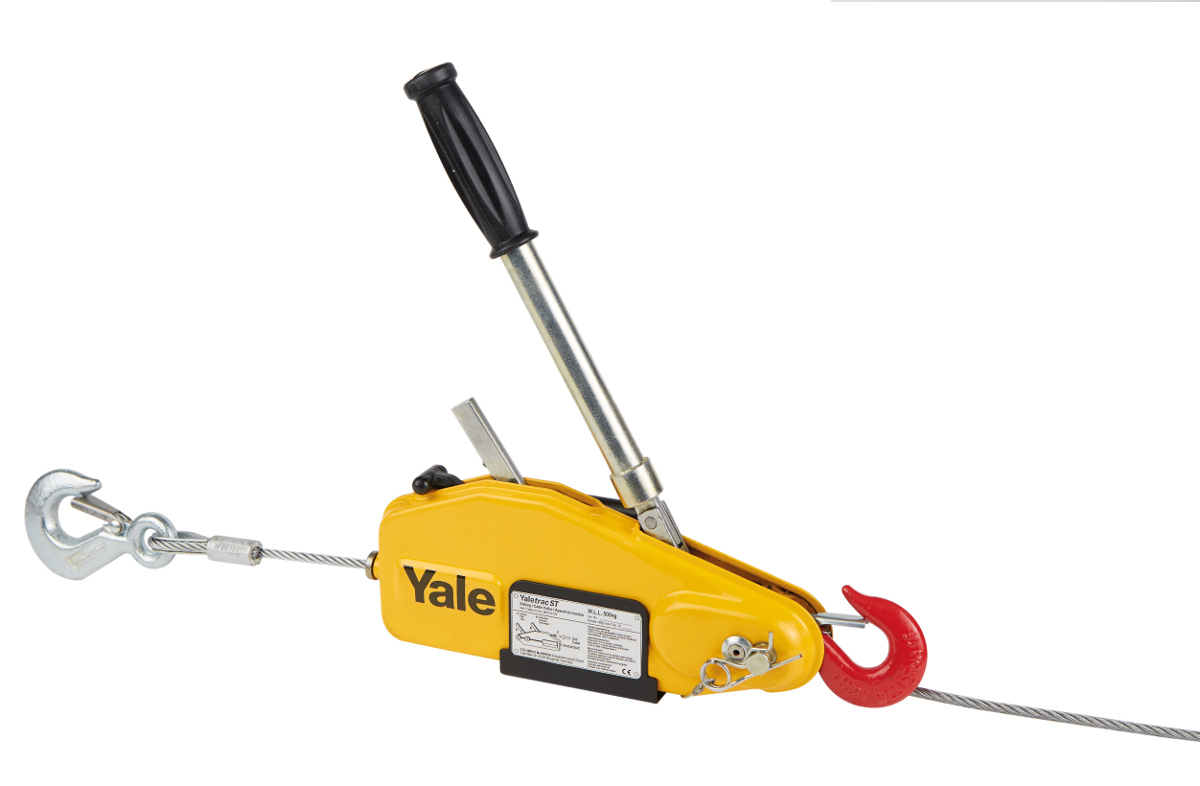

Yaletrac 05 ST in Aktion

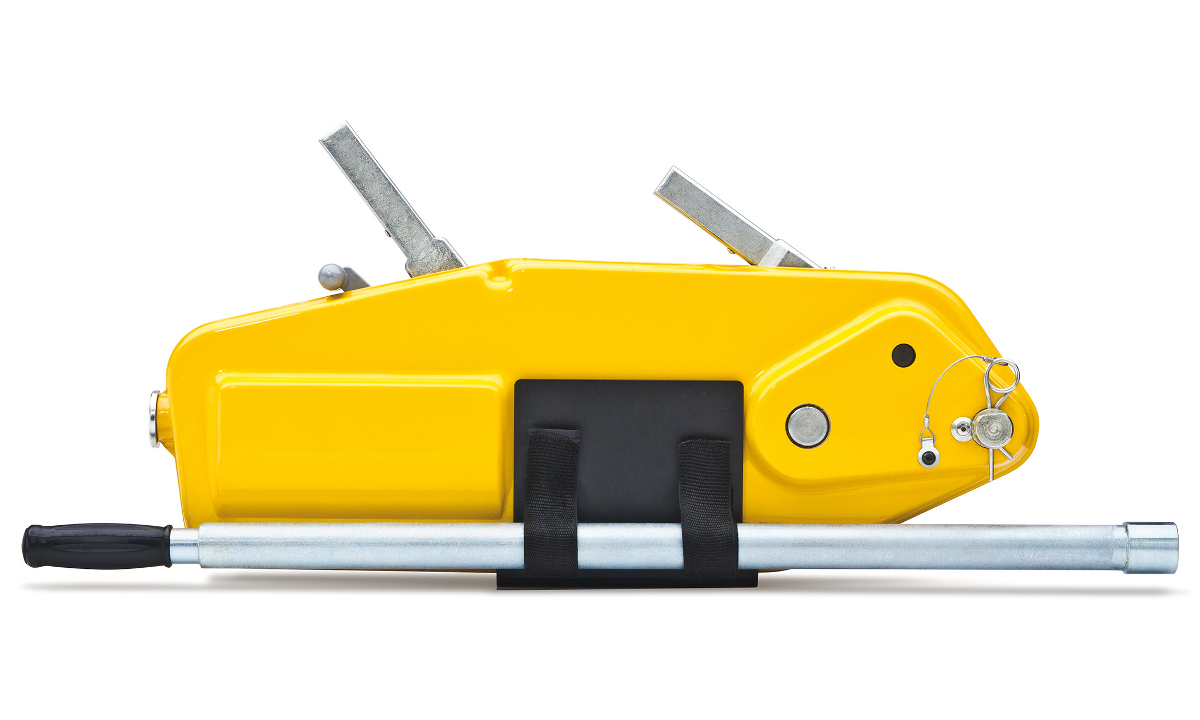

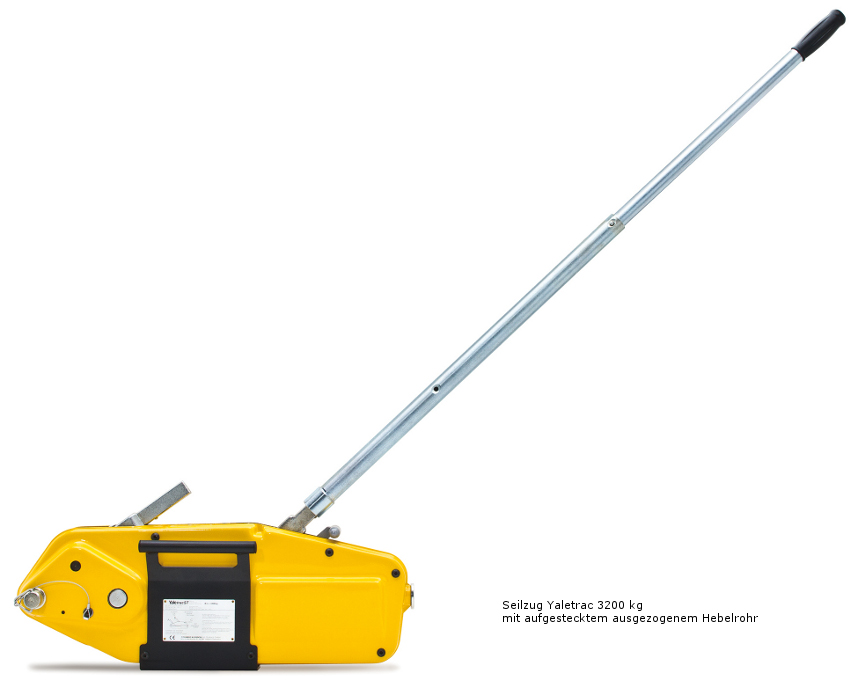

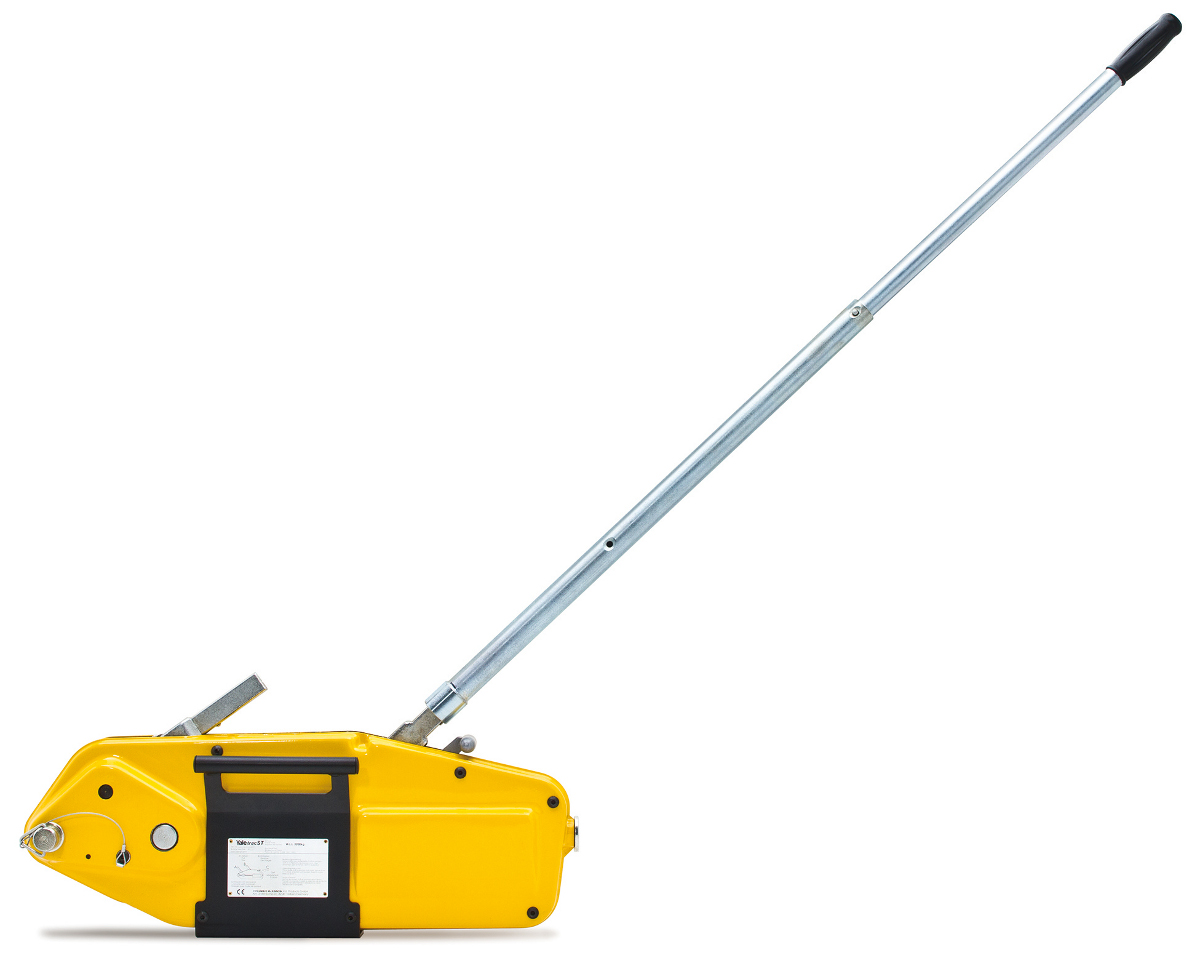

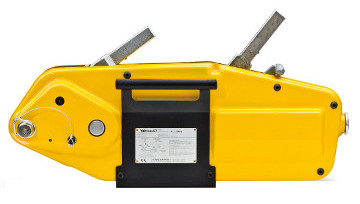

Yaletrac ST 3200 mit aufgestecktem Hebelrohr Yaletrac ST 3200 mit Hebelrohr
