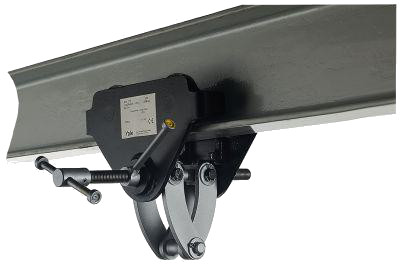

Yale - Rollklemme Modell CTP
Bedienungsanl.
Katalog
Oftmals stellt sich die Anforderung einen beweglichen Anschlagpunkt am Träger zuschaffen. Mit einer Trägerklemme
wäre man örtlich gebunden, bei einem Fahrwerk wäre die Montage zu zeitraubend. Hierfür bietet der Hersteller CMCO eine
optimale Lösung an. Die Rollklemme CTP vereint die Eigenschaften einer Trägerklemme mit denen eines Fahrwerks.
/Yale/Traegerklemme/Rollklemme_CTP.php
| Typ | Preis | |
| Rollklemme Modell CTP 1-A | Gewicht 1000 kg Trägerflanschbreite 60 - 150 mm, Eigengewicht 2,5 kg | 235,13 EUR |
| Rollklemme Modell CTP 2-A | Gewicht 2000 kg Trägerflanschbreite 75 - 200 mm, Eigengewicht 9,9 kg | 486,97 EUR |
| Rollklemme Modell CTP 2-B | Gewicht 2000 kg Trägerflanschbreite 200 - 300 mm, Eigengewicht 10,3 kg | 548,62 EUR |
| Rollklemme Modell CTP 3-A | Gewicht 3000 kg Trägerflanschbreite 75 - 200 mm, Eigengewicht 17,5 kg | 590,43 EUR |
| Rollklemme Modell CTP 3-B | Gewicht 3000 kg Trägerflanschbreite 200 - 320 mm, Eigengewicht 19,5 kg | 633,27 EUR |
| Modell | Artikel-Nr. | Tragkraft | Flanschbreite b | Kurvenradius min. | Gewicht | Preis* |
| Modell CTP 1-A | 4025092063012 | 1.000 kg | 60 - 150 mm | 0,6 m | 2,5 kg | 235,13 EUR |
| Modell CTP 2-A | 4025092055437 | 2.000 kg | 75 - 200 mm | 0,9 m | 9,9 kg | 486,97 EUR |
| Modell CTP 2-B | 4025092055444 | 2.000 kg | 200 - 300 mm | 0,9 m | 10,3 kg | 548,62 EUR |
| Modell CTP 3-A | 4025092055451 | 3.000 kg | 75 - 200 mm | 1,15 m | 17,5 kg | 590,43 EUR |
| Modell CTP 3-B | 4025092055468 | 3.000 kg | 200 - 320 mm | 1,15 m | 19,5 kg | 633,27 EUR |
* exkl. MwSt., Versandkostenfrei

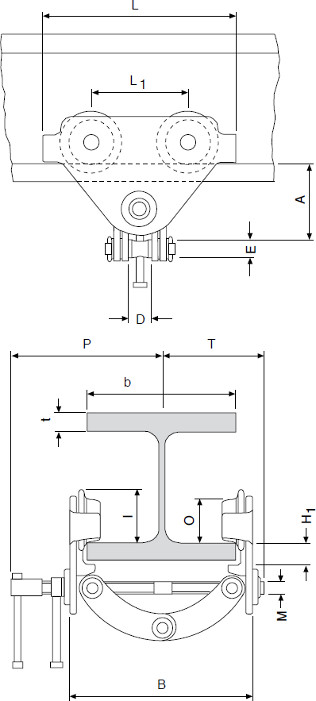

Abmessungen der Rollklemme Modell CTP
| Modell | CTP 1 | CTP 2-A | CTP 2-B | CTP 3-A | CTP 3-B |
| A | 82-109 | 106-155 | 136-191 | 128-171 | 150-212 |
| D | 26 | 42 | 42 | 50 | 50 |
| E | 22 | 20 | 20 | 22 | 22 |
| H1 | 20 | 24 | 24 | 30,5 | 30,5 |
| I | 53 | 71,5 | 71,5 | 95,5 | 95,5 |
| L | 160 | 260 | 260 | 310 | 310 |
| L1 | 75 | 130 | 130 | 150 | 150 |
| M | M12 | M18 | M18 | M24 | M24 |
| Q | 46 | 60 | 60 | 80 | 80 |
| P | 153 | 205 | 255 | 220 | 280 |
| T | 105 | 139 | 189 | 155 | 215 |
| tmax | 15 | 25 | 25 | 25 | 25 |
Die Rollklemme CTP ist ähnlich einer Trägerklemme mittels Schraubspindelmechanismus einfach auf den Träger aufzuschrauben. Fertig montiert bietet die Rollklemme die Eigenschaften eines Rollfahrwerks und dieses bis zu einer Tragkraft von 3t. Zudem läßt sich die Rollklemme auf dem Träger nach Anbau und Einstellung, durch einen Konterhebel, arretieren. Dies verhindert ein ungewolltes lösen der Rollklemme und bietet auf dem Träger den sicheren Halt für ausgedehnte Arbeiten. Die Montage eines Anschlagpunktes, der das Verfahren durch Lasten an Trägerprofilen ermöglicht, wird so schnell und einfach ermöglicht. Die Rollklemme wird für zwei Trägerflansch-Bereiche angeboten; für die Bereiche A und B. Hierbei sind die Längen der Spindeln unterschiedlich und gewährleisten so eine Montage an sowohl schmalen als auch breiten Trägern. Durch die intelligente Geometrie der Laufrollen darf die Rollklemme auf fast allen Trägerprofilen montiert werden.
