dynafor LLX2


Elektronisches Zugkraftmessgerät mit abnehmbarem und vernetzbarem Bedienteil und USB-port

Verarbeitung und Ausstattung
  • hohe Präzision: 0,1% v.E.
  • Anschlagpunkte auf mehreren Ebenen, über Kreuz angeordnet, auf Anfrage auch parallel angeordnet lieferbar
  • Messgerät stoß- und wetterfest: Schutzart IP66 / NEMA 4
  • Bedienteile mit allen LLX2 & LLXh Messgeräten kompatibel
  • Das Bedienteil hat die Schutzart IP66
  • Messgeräte und Bedienteile vielfältig vernetzbar
  • Funkreichweite bis zu 80 m
  • leichte Bedienung durch klar strukturierte Menüführung
  • sparsam im Stromverbrauch, je nach Einsatz von 300 h bis 1000 h Standzeit
  • Anschluss an PC durch eingebauten USB-port
/Greifzug/Dynafor/Dynafor.php
Typ Preis
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 500 kg
Grundausstattung ohne Bedienteil
1.757,52 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 1000 kg
Grundausstattung ohne Bedienteil
1.874,43 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 2000 kg
Grundausstattung ohne Bedienteil
1.988,46 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 3200 kg
Grundausstattung ohne Bedienteil
2.104,47 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 5000 kg
Grundausstattung ohne Bedienteil
2.219,49 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 6300 kg
Grundausstattung ohne Bedienteil
2.370,60 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 10000 kg
Grundausstattung ohne Bedienteil
2.849,40 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 500 kg
Grundausstattung mit Bedienteil
2.479,14 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 1000 kg
Grundausstattung mit Bedienteil
2.597,22 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 2000 kg
Grundausstattung mit Bedienteil
2.715,21 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 3200 kg
Grundausstattung mit Bedienteil
2.833,20 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 5000 kg
Grundausstattung mit Bedienteil
2.950,38 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 6300 kg
Grundausstattung mit Bedienteil
3.069,45 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLX2Messbereich 10000 kg
Grundausstattung mit Bedienteil
3.555,36 EUR
Bedienteil für dynafor LLX2Ziffernhöhe 25 mm
Grundausstattung Bedienteil
1.050,93 EUR
PC-Verbindungssoftware für LLX2/LLXh
Tractel LLX2/LLXh-Software für Windows mit Produkt-Key,
1.702,35 EUR
Kommunikationssoftware für LLX2/LLXh
zum Aufbau des Dialogs zwischen LLX2-Bedienteil und einem PC
850,50 EUR
Dynafor (Grundausstattung) Ohne Bedienteil Inklusive Bedienteil
Meßbereich kleinster Meßwert Gewicht Artikel-Nr. Preis € Artikel-Nr. Preis €
500 kg 0,1 daN 2,3 kg 108179 1.757,52 108109 2.479,14
1000 kg 0,2 daN 2,3 kg 108189 1.874,43 108119 2.597,22
2000 kg 0,5 daN 2,3 kg 108199 1.988,46 108129 2.715,21
3200 kg 0,5 daN 2,3 kg 108209 2.104,47 108139 2.833,20
5000 kg 1 daN 3,35 kg 108219 2.219,49 108149 2.950,38
6300 kg 1 daN 3,35 kg 108229 2.370,60 108159 3.069,45
10000 kg 2 daN 6,45 kg 108239 2.849,40 108169 3.555,36

Grundausstattung ohne Bedienteil:
Zugkraft-Meßgerät, Benutzerhandbuch, CE- und Kalibrierungszertifikat im Kunststoffkoffer.

Grundausstattung mit Bedienteil: Zugkraft-Meßgerät, Bedienteil mit Akku, Ladegerät, Netzsteckeradapter, Handschlaufe und Öse für Sicherheitsseil, Benutzerhandbuch, CE- und Kalibrierungszertifikat im Kunststoffkoffer.

Bedienteil (als Zubehör)
Gewicht Ziffernhöhe Abmessungen H x B x T Artikel-Nr. Preis €
0,18 kg 25 mm 82 x 131 x 26,7 mm 108249 1.050,93
Grundausstattung Bedienteil:
Bedienteil mit Akku, Ladegerät, Netzsteckeradapter, Handschlaufe und Öse für Sicherheitsseil im Karton.

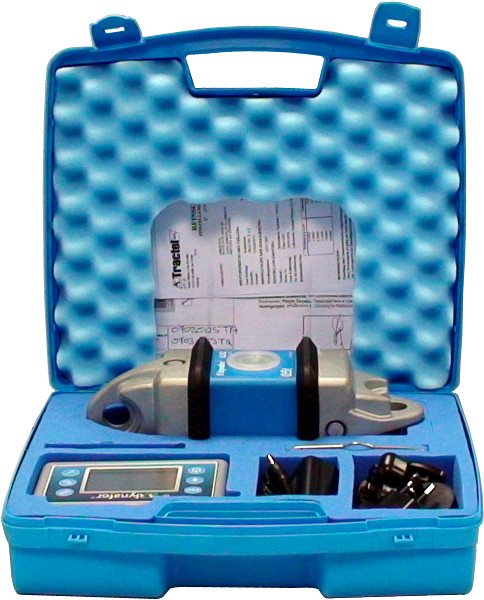

Lieferumfang des Dynafor Zugkraftmeßgeräts


Koffer
dynafor LLX2
In der Grundausstattung mit Bedienteil wird das Gerät inklusive Batterien in einem Koffer mit folgendem Inhalt geliefert:
  • Zugkraftmeßgerät
  • Bedienteil mit Batterien
  • Ladegerät mit Netzsteckeradaptern
  • Handschlaufe und Öse für Sicherheitsseil
  • Benutzerhandbuch
  • CE- und Kalibrierungszertifikat
  • im Kuststoffkoffer

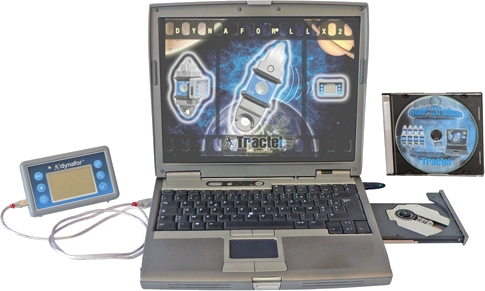

dynafor LLX2 Software

Dynafor LLX2 Zubehör


Mit dem PC connexion Kit haben Sie die Möglichkeit ermittelte Messwerte aufzuzeichnen und mittels EDV weiter zu verarbeiten.
Die Software bietet die Möglichkeiten, Messwerte von bis zu 8 Messgeräten parallel darzustellen. Die Messwerte können sowohl digital als nummerischer Wert oder als Grafik angezeigt werden. Die Messwerte können als Grafik oder als Tabelle im Excel-Format abgespeichert oder auch über einen Drucker ausgegeben werden.

Bedienungsanleitung Dynafor LLX2
Bedienungsanl.
Flyer Dynafor LLX2
Flyer
Beschreibung Artikel-Nr. Preis €
PC Verbindungssoftware: Tractel LLX2/LLXh-Software für Windows mit Produkt-Key, USB-Kabel und Benutzerhandbuch im Karton 68968 1.702,35
Kommunikationsprotokoll LLX2: Software, die zum Aufbau des Dialogs zwischen LLX2-Bedienteil und einem PC erforderlich ist 199459 850,50



Anwendungen


Der dynafor™ LLX2 / LLXh kann im herkömmlichen Sinn als Kranwaage eingesetzt werden. Dort kann sofort der Messwert abgelesen werden. Das Bedienteil lässt sich aber zusätzlich abnehmen und kann bis zu 80 m vom Meßpunkt entfernt die Messwerte empfangen. Weitere Funktionen des Bedienteils sind die Summen-Funktion, bei der Messwerte addiert werden können, die Record- Funktion womit ein Meßverlauf aufgezeichnet werden kann, eine Alarm-Funktion, die beim Erreichen eines einstellbaren Wertes einen Signalton erzeugt sowie die Grundeinstellungen wie Sprache, Datum und Uhrzeit.

Es können bis zu 16 dynafor™ LLX2 / LLXh parallel in einem Raum betrieben werden, ohne daß diese sich in Ihrem Funkverkehr stören. Zudem lassen sich auf einem Bedienteil bis zu 4 Messwerte von 4 verschiedenen Messgeräten anzeigen. So kann z.B. ein Kranführer über ein Bedienteil die Gewichtsverteilung einer an mehreren Aufhängungspunkten befestigten Last kontrollieren (Beispiel 2). Über die Summen-Funktion kann sich der Kranführer zudem das Gesamtgewicht der Last anzeigen lassen.

Desweiteren lassen sich die Bedienteile miteinander vernetzen. Wenn z.B. Messwerte aus verschiedenen Messungen auf einem Bedienteil überwacht werden sollen, vor Ort aber auch noch eine Überwachung des Messwertes möglich sein muß. Hierzu wird ein Bedienteil als s.g. Master definiert (Beispiel 1, Bedienteil Master) und ein oder mehrere s.g. Slave Bedienteile (Bedienteil Slave 1, 2 & 3). Die Slave-Bedienteile bleiben vor Ort beim Messvorgang und zeigen den Messwert des jeweiligen Messgerätes an (Bedienteil Slave 1 & 2 je einen Wert, Bedienteil Slave 2 zwei Werte). Alle vier Messwerte werden auf dem Master Bedienteil angezeigt. Zudem lassen sich die Messwerte über den USB-Anschluß am Master Bedienteil und die optionale Tractel-LLX2 / LLXh-Software digital oder grafisch darstellen, aufzeichnen und als Excel-Tabelle oder LLX2 / LLXh Datei speichern.
In Verbindung mit der Tractel-LLX2 / LLXh-Software lassen sich die Messwerte von bis zu 80 Messgeräten parallel am PC anzeigen und speichern.

Ausführung
  • Temperaturbereich: -20 °C bis 40 °C
  • Stromversorgung Meßgerät: drei 1,5 V Batterien, Typ AA/R6/Mignon
  • Bedienteil (Schutzart IP54) mit Ladegerät
  • Meßgerät Schutzart IP66
  • Ziffernhöhe Bedienteil: 25 mm
  • Funkreichweite: ca. 80 m
Beispiel 1: Überwachung verschiedener Lasten

Dynafor Anwendung


Beispiel 2: Überwachung einer Last an mehreren Anschlagpunkten

Dynafor Anwendung1

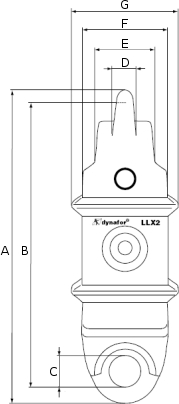

Skizze des Dynafor LLX2

Technische Daten LLX2

Typ LLX2 0,5 t 1 t 2 t 3,2 t 5 t 6,3 t 10 t
Meßbereich t 0,5 1 2 3,2 5 6,3 10
Präzision daN 0,5 1 2 3,2 5 6,3 10
kleinster Meßwert daN 0,1 0,2 0,5 0,5 1 1 2
Test Gewicht t 0,75 1,5 3 4,8 7,5 9,6 15
max. Anzeige daN 600 1200 2400 3800 6000 7560 12000
Gewicht kg 2,3 3,35 6,45
Maße in mm A 248 290 341
B 224 254 296
C Ø 20 Ø 28 Ø 40
D 10 16 20
E 24 35 54
F 80 80
G 100 100


Die Vorteile


dynafor Bedienteil Das abnehmbare Bedienteil:
Das Bedienteil kann am Messgerät "angedockt" oder abgenommen weden, um ihn als Fernablesegerät inkl. aller Bedienfunktionen wie beispielsweise "Tara" und "Spitzenwertmessung" zu benutzen.

80 m Reichweite
Das Frequenzband 2,4 GHz verleiht dem dynafor LLX2 diese große Reichweite und ermöglicht den gleichzeitigen Betrieb mehrerer Geräte nebeneinander, ohne dass diese sich gegenseitig stören.

Dynafor mit Anbindung an PC PC-Anschluss
Optional: dynafor LLX2 mit USB-Anschluss, welches eine beliebige Verarbeitung der Messdaten am PC ermöglicht.

Wetterfest
Das Messgerät LLX2 kann dank der Schutzart IP66 auch im Freien benutzt werden.

Verbindungen mehrerer Geräte
1 bis 4 Messgeräte können mit 1 bis 4 Bedienteilen verbunden werden.

Lange Batterielebensdauer
Messgerät: Je nach Funktion 300 bis 1000 Stunden und 3000 Stunden im Stand-by (Bedienteil: 48 Stunden).

Leichte Bedienung
Durch eine klar struktuierte Menü-Steuerung, leichte und einfache Bedienung, sowie einen schnellen Zugriff auf die verschiendenen Funktionen.

Austauschbare Bedienteile
Ein einziges Bedienteil, passend für alle dynafor LLX2-Modelle.


Anschlagmittel


Alle Geräte der dynafor LLX2 Modellreihe verfügen über neuartige Anschlagösen, an denen alle genormten Kettenanschlagmittel befestigt werden können. Handelsübliche Schäkel und Haken sind ebenfalls problemlos und sicher an den patentierten Anschlagösen zu befestigen.
Die Anschlagösen des dynafor LLX2 sind in der Grundausführung 90° zueinander versetzt. Optional gibt es die dynafor LLX2 Geräte auch mit parallelen Anschlagösen (koplanar) z.B. für den Betrieb in einem Prüfstand. Der dynafor LLXh wird immer mit parallelen Anschlagösen (koplanar) geliefert.
Ihren Anforderungen und den Messbereichen entsprechende Anschlagmittel-Sets für dynafor LLX2 / LLXh sind optional erhältlich.

Dynafor Anschlagmittel Dynafor Anschlagmittel Dynafor Anschalgöse 90° versetzt Dynafor Anschlagöse parallel
