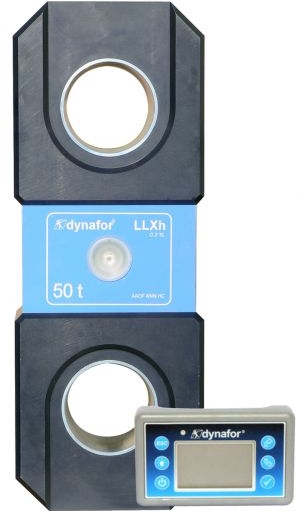

dynafor™ LLXh


Elektronisches Zugkraftmessgerät mit abnehmbarem und vernetzbarem Bedienteil und USB-port

Verarbeitung und Ausstattung
  • hohe Präzision: 0,2% v.E.
  • Anschlagpunkte parallel und auf einer Ebene
  • Messgerät stoß- und wetterfest: Schutzart IP65
  • Bedienteile mit allen LLX2 & LLXh Messgeräten kompatibel
  • Messgeräte und Bedienteile vielfältig vernetzbar
  • Funkreichweite bis zu 80 m
  • leichte Bedienung durch klar strukturierte Menüführung
  • sparsam im Stromverbrauch, je nach Einsatz von 300 h bis 1000 h Standzeit
  • Anschluss an PC durch eingebauten USB-port
Flyer Dynafor LLXh
Flyer
Grundausstattung ohne Bedienteil:
Zugkraft-Meßgerät, Benutzerhandbuch, CE- und Kalibrierungszertifikat im Kunststoffkoffer.

Grundausstattung mit Bedienteil:
Zugkraft-Meßgerät, Bedienteil mit Akku, Ladegerät, Netzsteckeradapter, Handschlaufe und Öse für Sicherheitsseil, Benutzerhandbuch, CE- und Kalibrierungszertifikat im Kunststoffkoffer.
dynafor LLXh


/Greifzug/Dynafor/Dynafor_LLXh.php
Typ Preis
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 15000 kg
Grundausstattung ohne Bedienteil
2.970,00 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 25000 kg
Grundausstattung ohne Bedienteil
3.388,95 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 50000 kg
Grundausstattung ohne Bedienteil
5.061,87 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 100000 kg
Grundausstattung ohne Bedienteil
8.510,04 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 250000 kg
Grundausstattung ohne Bedienteil
22.396,86 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 15000 kg
Grundausstattung mit Bedienteil
3.667,23 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 25000 kg
Grundausstattung mit Bedienteil
4.056,03 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 50000 kg
Grundausstattung mit Bedienteil
5.631,93 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 100000 kg
Grundausstattung mit Bedienteil
11.277,00 EUR
Elektronisches Zugkraft-Meßgerät dynafor LLXhMessbereich 250000 kg
Grundausstattung mit Bedienteil
22.423,95 EUR
Grundausstattung Ohne Bedienteil Inklusive Bedienteil
Meßbereich Typ kleinster Meßwert Präzision Gewicht* Artikel-Nr. Preis Artikel-Nr. Preis
15 t LLXh 15 5 daN 30 daN 3,8 kg 193139 2.970,00 EUR 193089 3.667,23 EUR
25 t LLXh 25 10 daN 50 daN 6,6 kg 193149 3.388,95 EUR 193099 4.056,03 EUR
50 t LLXh 50 20 daN 100 daN 15,0 kg 193159 5.061,87 EUR 193109 5.631,93 EUR
100 t LLXh 100 50 daN 200 daN 46,0 kg 193169 8.510,04 EUR 193119 11.277,00 EUR
250 t LLXh 250 100 daN 500 daN 215,0 kg 193179 22.396,86 EUR 193129 22.423,95 EUR



Grundausstattung Bedienteil
Gewicht Ziffernhöhe Artikel-Nr. Preis €
0,18 kg 25 mm 108249 1.050,93 EUR
Grundausstattung Bedienteil:
Bedienteil mit Akku, Ladegerät, Netzsteckeradapter, Handschlaufe und Öse für Sicherheitsseil im Karton.

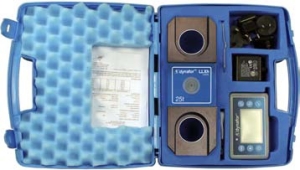

Koffer dynafor LLXh
Lieferumfang
  • Zugkraftmeßgerät
  • Bedienteil mit Batterien
  • Ladegerät mit Netzsteckeradaptern
  • Handschlaufe und Öse für Sicherheitsseil
  • Benutzerhandbuch
  • CE- und Kalibrierungszertifikat
  • im Kunststoffkoffer


Anwendungen der Dynafor LLX2 / LLXh


Der dynafor™ LLX2 / LLXh kann im herkömmlichen Sinn als Kranwaage eingesetzt werden. Dort kann sofort der Messwert abgelesen werden. Das Bedienteil lässt sich aber zusätzlich abnehmen und kann bis zu 80 m vom Meßpunkt entfernt die Messwerte empfangen. Weitere Funktionen des Bedienteils sind die Summen-Funktion, bei der Messwerte addiert werden können, die Record- Funktion womit ein Meßverlauf aufgezeichnet werden kann, eine Alarm-Funktion, die beim Erreichen eines einstellbaren Wertes einen Signalton erzeugt sowie die Grundeinstellungen wie Sprache, Datum und Uhrzeit.

Es können bis zu 16 dynafor™ LLX2 / LLXh parallel in einem Raum betrieben werden, ohne daß diese sich in Ihrem Funkverkehr stören. Zudem lassen sich auf einem Bedienteil bis zu 4 Messwerte von 4 verschiedenen Messgeräten anzeigen. So kann z.B. ein Kranführer über ein Bedienteil die Gewichtsverteilung einer an mehreren Aufhängungspunkten befestigten Last kontrollieren (Beispiel 2). über die Summen-Funktion kann sich der Kranführer zudem das Gesamtgewicht der Last anzeigen lassen.

Desweiteren lassen sich die Bedienteile miteinander vernetzen. Wenn z.B. Messwerte aus verschiedenen Messungen auf einem Bedienteil überwacht werden sollen, vor Ort aber auch noch eine überwachung des Messwertes möglich sein muß. Hierzu wird ein Bedienteil als s.g. Master definiert (Beispiel 1, Bedienteil Master) und ein oder mehrere s.g. Slave Bedienteile (Bedienteil Slave 1, 2 & 3). Die Slave-Bedienteile bleiben vor Ort beim Messvorgang und zeigen den Messwert des jeweiligen Messgerätes an (Bedienteil Slave 1 & 2 je einen Wert, Bedienteil Slave 2 zwei Werte). Alle vier Messwerte werden auf dem Master Bedienteil angezeigt. Zudem lassen sich die Messwerte über den USB-Anschluß am Master Bedienteil und die optionale Tractel-LLX2 / LLXh-Software digital oder grafisch darstellen, aufzeichnen und als Excel-Tabelle oder LLX2 / LLXh Datei speichern.
In Verbindung mit der Tractel-LLX2 / LLXh-Software lassen sich die Messwerte von bis zu 80 Messgeräten parallel am PC anzeigen und speichern.
Beispiel 1: überwachung verschiedener Lasten

Dynafor Anwendung


Beispiel 2: überwachung einer Last an mehreren Anschlagpunkten

Dynafor Anwendung1




Technische Daten LLX2:

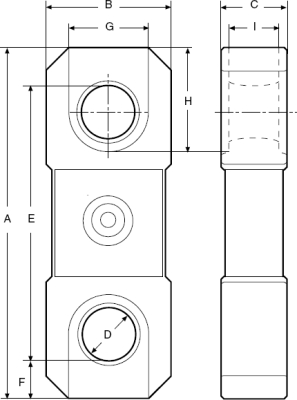

Dynafor LLXH Abmessungen
Typ LLXh 15 t 25 t 50 t 100 t 250 t Bedienteil
Meßbereich t 15 25 50 100 250 Alle
Präzision daN 30 50 100 200 500 -
kleinster Meßw. daN 5 10 20 50 100 -
Test Gewicht t 22,5 37,5 75 150 375 -
max. Anzeige daN 18000 30000 60000 110000 300000 -
Gewicht kg 3,8 6,6 15,0 46,0 215,0 0,180
Maße in mm A 310 360 440 660 905 -
B 110 134 164 260 424 -
C 58 68 98 118 248 -
D Ø 47 Ø 56 Ø 72 Ø 108 Ø 150 -
E 243 272 337 488 685 -
F 32 44 54 83 110 -
G 70 84 104 174 250 -
H 92 114 142 227 310 -
I 48 58 86 104 190 -
k - - - - - 26,7
i - - - - - 131
m - - - - - 82
Dynafor LLXh Bedienteil
  • Temperaturbereich: -20 °C bis 40 °C
  • Stromversorgung Meßgerät: drei 1,5 V Batterien, Typ AA/R6/Mignon
  • Bedienteil (Schutzart IP54) mit Ladegerät
  • Meßgerät Schutzart IP66
  • Ziffernhöhe Bedienteil: 25 mm
  • Funkreichweite: ca. 80 m

Die Vorteile auf einen Blick


dynafor Bedienteil Das abnehmbare Bedienteil:
Das Bedienteil kann am Messgerät "angedockt" oder abgenommen weden, um ihn als Fernablesegerät inkl. aller Bedienfunktionen wie beispielsweise "Tara" und "Spitzenwertmessung" zu benutzen.

80 m Reichweite
Das Frequenzband 2,4 GHz verleiht dem dynafor™ LLX2 diese große Reichweite und ermöglicht den gleichzeitigen Betrieb mehrerer Geräte nebeneinander, ohne dass diese sich gegenseitig stören.

Dynafor mit Anbindung an PC PC-Anschluss
Optional: dynafor™ LLX2 mit USB-Anschluss, welches eine beliebige Verarbeitung der Messdaten am PC ermöglicht.

Wetterfest
Das Messgerät LLX2 kann dank der Schutzart IP66 auch im Freien benutzt werden.

Verbindungen mehrerer Geräte
1 bis 4 Messgeräte können mit 1 bis 4 Bedienteilen verbunden werden.

Lange Batterielebensdauer
Messgerät: Je nach Funktion 300 bis 1000 Stunden und 3000 Stunden im Stand-by (Bedienteil: 48 Stunden).

Leichte Bedienung
Durch eine klar struktuierte Menü-Steuerung, leichte und einfache Bedienung, sowie einen schnellen Zugriff auf die verschiendenen Funktionen.

Austauschbare Bedienteile
Ein einziges Bedienteil, passend für alle dynafor™ LLXh-Modelle.
