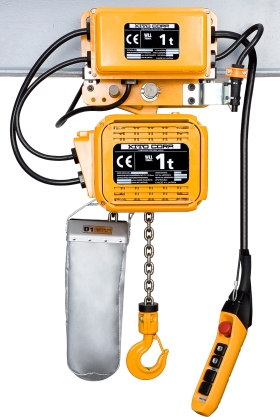

Elektrokettenzug mit Elektrofahrwerk Kito ER2


Kito - Elektrokettenzug Modell ER2M

mit Elektrofahrwerk
Die Elektrokettenzüge der Baureihe ER2 bieten optimale technische Voraussetzungen für alle typischen industriellen Anwendungen. Neben den herausragenden Handling-Eigenschaften durch präzise und besonders variable Geschwindigkeitssteuerung, sind sie für hohe Belastung ausgelegt – mit herausragenden Wartungseigenschaften.
Bedienungsanleitung Elektrokettenzug ER2
Katalog
 Hersteller-Flyer Elektrokettenzug ER2
Flyer
Bedienungsanleitung Elektrokettenzug ER2
Bed.-Anl. 7,5t -20t
 Bedienungsanleitung Elektrokettenzug ER2
Bed.-Anl. 125kg -5t

Qualitätsmerkmale:
  • Spannung 400 V / 50 Hz / 3-Phasen
  • Punktgenaue Platzierung der Last durch Frequenzumrichter (bei 2 Hubgeschw.)
  • Laufruhiger und geräuscharmer Betrieb
  • Korrosionsfeste und widerstandsfähige Kette
  • Schutzklasse: Aluminiumgehäuse IP55, Steuerschalter IP65
  • Bremse - 10 Jahre Garantie
  • Tragfähigkeit von 125 kg bis 20 t
Standardausrüstung
  • Hubendschalter Heben/Senken
  • Betriebsstundenzähler
  • Lastspielzähler
  • Frequenzumrichter (2 Hubgeschwindigkeiten)
  • Schützsteuerung (1 Hubgeschwindigkeit)
  • Thermischer Motorschutz
  • Segeltuch- oder Kunststoffkettenbehälter
/Kito/Elektrokettenzug/ER_m_Efahrwerk.php
Typ Preis
Elektrokettenzug Typ: ER2 m-001IH-S mit ElektrofahrwerkTragkraft 125 kg
Standardhub 3,0 m, Hubgeschwindigkeit 14,1 m/min, Triebwerksgruppe 2m		3.097,52 EUR
Elektrokettenzug Typ: ER2 m-001IH-IS mit ElektrofahrwerkTragkraft 125 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,6/2,8-1,4 m/min, Triebwerksgruppe 3m		3.399,79 EUR
Elektrokettenzug Typ: ER2 m-003IS-S mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,1 m/min, Triebwerksgruppe 2m		3.059,61 EUR
Elektrokettenzug Typ: ER2 m-003IS-IS mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 10,8/1,8-0,9 m/min, Triebwerksgruppe 3m		3.358,81 EUR
Elektrokettenzug Typ: ER2 m-003IH-S mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 13,4 m/min, Triebwerksgruppe 2m		3.415,16 EUR
Elektrokettenzug Typ: ER2 m-003IH-IS mit ElektrofahrwerkTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 15,7/2,6-1,3 m/min, Triebwerksgruppe 3m		3.715,38 EUR
Elektrokettenzug Typ: ER2 m-005IL-S mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3.8 m/min, Triebwerksgruppe 2m		3.163,11 EUR
Elektrokettenzug Typ: ER2 m-005IL-IS mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/0,8-0,4 m/min, Triebwerksgruppe 3m		3.422,33 EUR
Elektrokettenzug Typ: ER2 m-005IS-S mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 7.3 m/min, Triebwerksgruppe 2m		3.294,26 EUR
Elektrokettenzug Typ: ER2 m-005IS-IS mit ElektrofahrwerkTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,5/1,4-0,7 m/min, Triebwerksgruppe 3m		3.622,15 EUR
Elektrokettenzug Typ: ER2 m-010IL-S mit ElektrofahrwerkTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3.5 m/min, Triebwerksgruppe 2m		3.493,04 EUR
Elektrokettenzug Typ: ER2 m-010IL-IS mit ElektrofahrwerkTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,2/0,7-0,3 m/min, Triebwerksgruppe 2m		3.794,29 EUR
Elektrokettenzug Typ: ER2 m-010IS-S mit ElektrofahrwerkTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 7,1 m/min, Triebwerksgruppe 2m		4.089,38 EUR
Elektrokettenzug Typ: ER2 m-010IS-IS mit ElektrofahrwerkTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 3m		4.256,40 EUR
Elektrokettenzug Typ: ER2 m-016IS-S mit ElektrofahrwerkTragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.5 m/min, Triebwerksgruppe 2m		4.647,81 EUR
Elektrokettenzug Typ: ER2 m-016IS-IS mit ElektrofahrwerkTragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,3/0,9-0,4 m/min, Triebwerksgruppe 2m		5.015,67 EUR
Elektrokettenzug Typ: ER2 m-020IL-S mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3.7 m/min, Triebwerksgruppe 1Am		4.594,54 EUR
Elektrokettenzug Typ: ER2 m-020IL-IS mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,3/0,7-0,4 m/min, Triebwerksgruppe 1Am		4.932,66 EUR
Elektrokettenzug Typ: ER2 m-020IS-S mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 1Am		4.954,19 EUR
Elektrokettenzug Typ: ER2 m-020IS-IS mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 1Am		5.325,11 EUR
Elektrokettenzug Typ: ER2 m-025IS-S mit ElektrofahrwerkTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,7 m/min, Triebwerksgruppe 1Am		5.491,10 EUR
Elektrokettenzug Typ: ER2 m-025IS-IS mit ElektrofahrwerkTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,6/1,1-0,6 m/min, Triebwerksgruppe 1Am		5.928,63 EUR
Elektrokettenzug Typ: ER2 m-032IS-S mit ElektrofahrwerkTragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.4 m/min, Triebwerksgruppe 1Am		6.169,43 EUR
Elektrokettenzug Typ: ER2 m-032IS-IS mit ElektrofahrwerkTragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,2/0,9-0,4 m/min, Triebwerksgruppe 1Am		6.477,83 EUR
Elektrokettenzug Typ: ER2 m-050IS-S mit ElektrofahrwerkTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2.9 m/min, Triebwerksgruppe 1Am		6.538,30 EUR
Elektrokettenzug Typ: ER2 m-050IS-IS mit ElektrofahrwerkTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3,3/0,6-0,3 m/min, Triebwerksgruppe 1Am		6.786,26 EUR
Elektrokettenzug Typ: ER2 m-100S-L mit ElektrofahrwerkTragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,9 m/min, Triebwerksgruppe 1Am		12.679,02 EUR
Elektrokettenzug Typ: ER2 m-150S-L mit ElektrofahrwerkTragkraft 15000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1.9 m/min, Triebwerksgruppe 1Am		18.514,41 EUR
Tragkraft Typ Strang Hubgeschw. ED TrwGr Bauhöhe Flanschbr. Gewicht* Preis**
125 kg ER2M-001IH-S 1 16,6/2,8-1,4 m/min 40/20 % 3m/M6 375 mm 82-204 mm 58,0 kg 3.097,52 EUR
125 kg ER2M-001IH-IS 1 16,6/2,8-1,4 m/min 40/20 % 3m/M6 375 mm 58-163 mm 59,0 kg 3.399,79 EUR
250 kg ER2M-003IS-S 1 10,8/1,8-0,9 m/min 40/20 % 3m/M6 375 mm 58-163 mm 58,0 kg 3.059,61 EUR
250 kg ER2M-003IS-IS 1 10,8/1,8-0,9 m/min 40/20 % 3m/M6 375 mm 58-163 mm 59,0 kg 3.358,81 EUR
250 kg ER2M-003IH-S 1 15,7/2,6-1,3 m/min 40/20 % 3m/M6 395 mm 58-163 mm 67,0 kg 3.415,16 EUR
250 kg ER2M-003IH-IS 1 15,7/2,6-1,3 m/min 40/20 % 3m/M6 395 mm 58-163 mm 69,0 kg 3.715,38 EUR
500 kg ER2M-005IL-S 1 4,5/0,8-0,4 m/min 40/20 % 3m/M6 395 mm 58-163 mm 63,0 kg 3.163,11 EUR
500 kg ER2M-005IL-IS 1 4,5/0,8-0,4 m/min 40/20 % 3m/M6 395 mm 58-163 mm 65,0 kg 3.422,33 EUR
500 kg ER2M-005IS-S 1 8,5/1,4-0,7 m/min 40/20 % 3m/M6 395 mm 58-163 mm 67,0 kg 3.294,26 EUR
500 kg ER2M-005IS-IS 1 8,5/1,4-0,7 m/min 40/20 % 3m/M6 395 mm 58-163 mm 69,0 kg 3.622,15 EUR
1000 kg ER2M-010IL-S 1 4,2/0,7-0,3 m/min 40/20 % 2m/M5 435 mm 58-163 mm 75,0 kg 3.493,04 EUR
1000 kg ER2M-010IL-IS 1 4,2/0,7-0,3 m/min 40/20 % 2m/M5 435 mm 58-163 mm 77,0 kg 3.794,29 EUR
1000 kg ER2M-010IS-S 1 8,2/1,4-0,7 m/min 40/20 % 2m/M5 435 mm 58-163 mm 82,0 kg 4.089,38 EUR
1000 kg ER2M-010IS-IS 1 8,2/1,4-0,7 m/min 40/20 % 2m/M5 435 mm 58-163 mm 84,0 kg 4.256,40 EUR
1600 kg ER2M-016IS-S 1 5,3/0,9-0,4 m/min 40/20 % 2m/M5 505 mm 82-204 mm 110,0 kg 4.647,81 EUR
1600 kg ER2M-016IS-IS 1 5,3/0,9-0,4 m/min 40/20 % 2m/M5 505 mm 82-204 mm 111,0 kg 5.015,67 EUR
2000 kg ER2M-020IL-S 1 4,3/0,7-0,4 m/min 40/20 % 1Am/M4 570 mm 82-204 mm 111,0 kg 4.594,54 EUR
2000 kg ER2M-020IL-IS 1 4,3/0,7-0,4 m/min 40/20 % 1Am/M4 570 mm 82-204 mm 112,0 kg 4.932,66 EUR
2000 kg ER2M-020IS-S 1 8,2/1,4-0,7 m/min 40/20 % 1Am/M4 585 mm 82-204 mm 127,0 kg 4.954,19 EUR
2000 kg ER2M-020IS-IS 1 8,2/1,4-0,7 m/min 40/20 % 1Am/M4 585 mm 82-204 mm 129,0 kg 5.325,11 EUR
2500 kg ER2M-025IS-S 1 6,6/1,1-0,6 m/min 40/20 % 1Am/M4 620 mm 82-204 mm 150,0 kg 5.491,10 EUR
2500 kg ER2M-025IS-IS 1 6,6/1,1-0,6 m/min 40/20 % 1Am/M4 620 mm 82-204 mm 151,0 kg 5.928,63 EUR
3200 kg ER2M-032IS-S 2 5,2/0,9-0,4 m/min 40/20 % 1Am/M4 765 mm 82-204 mm 153,0 kg 6.169,43 EUR
3200 kg ER2M-032IS-IS 2 5,2/0,9-0,4 m/min 40/20 % 1Am/M4 765 mm 82-204 mm 155,0 kg 6.477,83 EUR
5000 kg ER2M-050IS-S 2 3,3/0,6-0,3 m/min 40/20 % 1Am/M4 840 mm 100-204 mm 198,0 kg 6.538,30 EUR
5000 kg ER2M-050IS-IS 2 3,3/0,6-0,3 m/min 40/20 % 1Am/M4 840 mm 100-204 mm 200,0 kg 6.786,26 EUR
10000 kg ER2M-100S-L 4 2,9 m/min 60 % 1Am/M4 1180 mm 150-220 mm 399,0 kg 12.679,02 EUR
15000 kg ER2M-150S-L 6 1,9 m/min 60 % 1Am/M4 1310 mm 150-220 mm 571,0 kg 18.514,41 EUR
* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkostenfrei

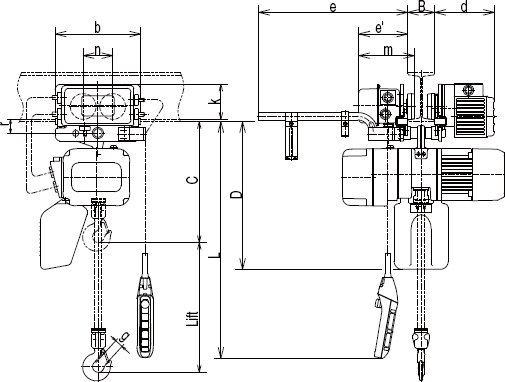

 Abmessungen

Elektrokettenzug ER2 Abmessungen
Modell ER2 mit Elektrofahrwerk

Tragkraft Modell Abmessungen in mm
C D b d e e' g k m n r
125 kg    ER2M001H-S/L 375 450 315 220 515 179 27 130 205 109 51
250 kg    ER2M003S-S/L 375 450 315 220 515 179 27 130 205 109 51
250 kg    ER2M001H-S/L 395 510 315 220 515 179 27 130 205 109 51
500 kg    ER2M005L-S/L 395 510 315 220 515 179 27 130 205 109 51
500 kg    ER2M005S-S/L 395 510 315 220 515 179 27 130 205 109 51
1000 kg    ER2M010L-S/L 435 550 315 220 515 179 31 130 205 109 51
1000 kg    ER2M010S-S/L 435 550 315 220 515 179 31 130 205 109 51
1600 kg    ER2M016S-S/L 505 630 325 225 520 184 34 125 212 118 60
2000 kg    ER2M020L-S/L 570 630 325 225 520 184 39 125 212 118 60
2000 kg    ER2M020S-S/L 585 630 325 225 520 184 39 125 212 118 60
2500 kg    ER2M025S-S/L 620 830 340 226 521 186 39 131 215 132 68
3200 kg    ER2M032S-S/L 815 900 340 226 521 186 44 131 215 132 68
5000 kg    ER2M050S-S/L 900 910 400 281 528 192 47 145 233 150 86

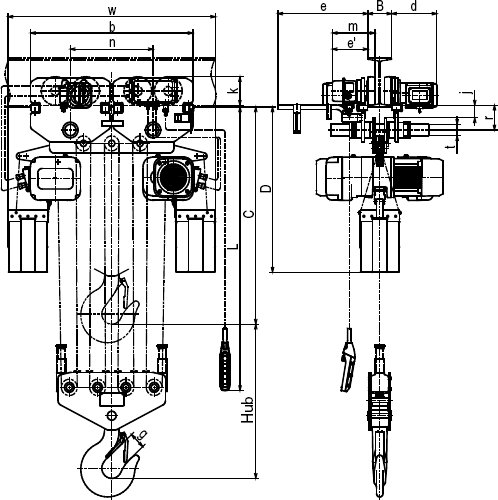

Elektrokettenzug Abmessungen 2
Modell ER2 7,5t - 20,0t mit Elektrofahrwerk

Tragkraft Modell Abmessungen in mm
C D b e e' g j k m n r t w
7,5 t    ER2M075S-L 1165 1230 500 531 223 61 87 175 268 191 153 70 672
10,0 t    ER2M100L-L 1180 1210 500 531 223 80 77 175 268 191 153 70 728
10,0 t    ER2M100S-L 1180 1020 500 531 223 80 77 175 268 191 520 70 956
15,0 t    ER2M150S-L 1310 1230 1020 531 223 86 82 175 268 520 520 70 1129
20,0 t    ER2M200S-L 1345 1230 1020 531 223 102 77 175 268 520 520 70 1305


Erläuterung zur Typenangabe von Kito:

Kito Code
Code Tragfähigkeit
001 125 kg
003 250 kg
005 500 kg
010 1,0 t
016 1,6 t
020 2,0 t
025 2,5 t
032 3,2 t
050 5,0 t
075 7,5 t
100 10,0 t
150 15,0 t
200 20,0 t
Code Hubgeschwindigkeit
S ohne Feinhub, standard
L ohne Feinhub, langsam
H ohne Feinhub, schnell
IS mit Feinhub, standard
IL mit Feinhub, langsam
IH mit Feinhub, schnell
Code Fahrgeschwindigkeit
S ohne Feinfahrgeschwindigkeit, standard
L ohne Feinfahrgeschwindigkeit, langsam
IS mit Feinfahrgeschwindigkeit, standard
IL mit Feinfahrgeschwindigkeit, langsam

Verbesserte Triebwerksgruppeneinstellung

Kito hat eine höhere FEM-Einstufung für den Elektrokettenzug ER2 beschlossen. Es wurde ein Langzeit Test bezüglich der Triebwerksgruppeneinstufung durchgeführt. Eine anschließende Analyse ergab, dass die Modelle mit Frequenzumrichter und zwei Hubgeschwindigkeiten bis 500 kg Tragkraft der FEM-Klasse 3m zugeordnet werden können.
Durch die Erhöhung der Triebwerksgruppe auf 3m verdoppelt sich die zulässige Nutzungsdauer. Die Geräte können nun 3200 Stunden bei Volllast eingsetzt werden. Zum Vergleich: Bei der FEM 2m Einstufung werden nur 1600 Volllaststunden erreicht.
