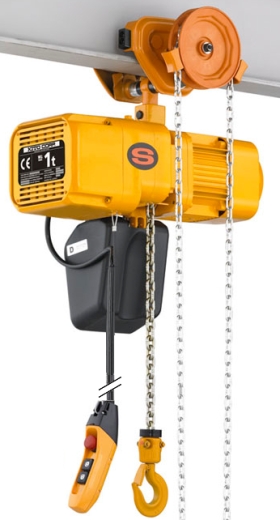

Kito - Elektrokettenzug Modell ER2SG

mit Haspelfahrwerk

Die Elektrokettenzüge der Baureihe ER2 bieten optimale technische Voraussetzungen für alle typischen industriellen Anwendungen. Neben den herausragenden Handling-Eigenschaften durch präzise und besonders variable Geschwindigkeitssteuerung, sind sie für hohe Belastung ausgelegt – mit herausragenden Wartungseigenschaften.

Bedienungsanleitung Elektrokettenzug ER2

Qualitätsmerkmale:

Spannung 400 V / 50 Hz / 3-Phasen
Punktgenaue Platzierung der Last durch Frequenzumrichter (bei 2 Hubgeschw.)
Laufruhiger und geräuscharmer Betrieb
Korrosionsfeste und widerstandsfähige Kette
Schutzklasse: Aluminiumgehäuse IP55, Steuerschalter IP65
Bremse - 10 Jahre Garantie
Tragfähigkeit von 125 kg bis 20 t

Standardausrüstung

Hubendschalter Heben/Senken
Betriebsstundenzähler
Lastspielzähler
Frequenzumrichter (2 Hubgeschwindigkeiten)
Schützsteuerung (1 Hubgeschwindigkeit)
Thermischer Motorschutz
Segeltuch- oder Kunststoffkettenbehälter

/Kito/Elektrokettenzug/ER_m_Haspelfahrwerk.php

Typ		Preis
Elektrokettenzug Typ: ER2SG-001IH mit Haspelfahrwerk	Tragkraft 125 kg Standardhub 3,0 m, Hubgeschwindigkeit 14,1 m/min, Triebwerksgruppe 2m	2.262,43 EUR
Elektrokettenzug Typ: ER2SG-003IS mit Haspelfahrwerk	Tragkraft 250 kg Standardhub 3,0 m, Hubgeschwindigkeit 10,8/1,8-0,9 m/min, Triebwerksgruppe 3m	2.221,44 EUR
Elektrokettenzug Typ: ER2SG-003IH mit Haspelfahrwerk	Tragkraft 250 kg Standardhub 3,0 m, Hubgeschwindigkeit 15,7/2,6-1,3 m/min, Triebwerksgruppe 3m	2.588,27 EUR
Elektrokettenzug Typ: ER2SG-005IL mit Haspelfahrwerk	Tragkraft 500 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,5/0,8-0,4 m/min, Triebwerksgruppe 3m	2.284,98 EUR
Elektrokettenzug Typ: ER2SG-005IS mit Haspelfahrwerk	Tragkraft 500 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,5/1,4-0,7 m/min, Triebwerksgruppe 3m	2.572,90 EUR
Elektrokettenzug Typ: ER2SG-010IL mit Haspelfahrwerk	Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,2/0,7-0,3 m/min, Triebwerksgruppe 2m	2.670,24 EUR
Elektrokettenzug Typ: ER2SG-010IS mit Haspelfahrwerk	Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 3m	3.282,98 EUR
Elektrokettenzug Typ: ER2SG-016IS mit Haspelfahrwerk	Tragkraft 1600 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,3/0,9-0,4 m/min, Triebwerksgruppe 2m	3.534,02 EUR
Elektrokettenzug Typ: ER2SG-020IL mit Haspelfahrwerk	Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,3/0,7-0,4 m/min, Triebwerksgruppe 1Am	3.481,76 EUR
Elektrokettenzug Typ: ER2SG-020IS mit Haspelfahrwerk	Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,2/1,4-0,7 m/min, Triebwerksgruppe 1Am	3.840,39 EUR
Elektrokettenzug Typ: ER2SG-025IS mit Haspelfahrwerk	Tragkraft 2500 kg Standardhub 3,0 m, Hubgeschwindigkeit 6,6/1,1-0,6 m/min, Triebwerksgruppe 1Am	4.216,44 EUR
Elektrokettenzug Typ: ER2SG-032IS mit Haspelfahrwerk	Tragkraft 3200 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,2/0,9-0,4 m/min, Triebwerksgruppe 1Am	4.800,49 EUR
Elektrokettenzug Typ: ER2SG-050IS mit Haspelfahrwerk	Tragkraft 5000 kg Standardhub 3,0 m, Hubgeschwindigkeit 3,3/0,6-0,3 m/min, Triebwerksgruppe 1Am	4.980,83 EUR
Elektrokettenzug Typ: ER2SG-100S mit Haspelfahrwerk	Tragkraft 10000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,2/0,9-0,4 m/min, Triebwerksgruppe 1Am	8.070,14 EUR
Elektrokettenzug Typ: ER2SG-150S mit Haspelfahrwerk	Tragkraft 15000 kg Standardhub 3,0 m, Hubgeschwindigkeit 3,3/0,6-0,3 m/min, Triebwerksgruppe 1Am	13.024,33 EUR

Tragkraft	Typ	Stränge	Hubgeschw.	ED	TrwGr	Flanschbreite	Gewicht*	Preis**
125 kg	ER2SG-001IH	1	16,6/2,8-1,4 m/min	40/20 %	3m/M6	58-163 mm	40,0 kg	2.262,43 EUR
250 kg	ER2SG-003IS	1	10,8/1,8-0,9 m/min	40/20 %	3m/M6	58-163 mm	40,0 kg	2.221,44 EUR
250 kg	ER2SG-003IH	1	15,7/2,6-1,3 m/min	40/20 %	3m/M6	58-163 mm	49,0 kg	2.588,27 EUR
500 kg	ER2SG-005IL	1	4,5/0,8-0,4 m/min	40/20 %	3m/M6	58-163 mm	45,0 kg	2.284,98 EUR
500 kg	ER2SG-005IS	1	8,5/1,4-0,7 m/min	40/20 %	3m/M6	58-163 mm	49,0 kg	2.572,90 EUR
1000 kg	ER2SG-010IL	1	4,2/0,7-0,3 m/min	40/20 %	2m/M5	58-163 mm	57,0 kg	2.670,24 EUR
1000 kg	ER2SG-010IS	1	8,2/1,4-0,7 m/min	40/20 %	2m/M5	58-163 mm	64,0 kg	3.282,98 EUR
1600 kg	ER2SG-016IS	1	5,3/0,9-0,4 m/min	40/20 %	2m/M5	82-204 mm	89,0 kg	3.534,02 EUR
2000 kg	ER2SG-020IL	1	4,3/0,7-0,4 m/min	40/20 %	1Am/M4	82-204 mm	90,0 kg	3.481,76 EUR
2000 kg	ER2SG-020IS	1	8,2/1,4-0,7 m/min	40/20 %	1Am/M4	82-204 mm	107,0 kg	3.840,39 EUR
2500 kg	ER2SG-025IS	1	6,6/1,1-0,6 m/min	40/20 %	1Am/M4	82-204 mm	128,0 kg	4.216,44 EUR
3200 kg	ER2SG-032IS	2	5,2/0,9-0,4 m/min	40/20 %	1Am/M4	82-204 mm	132,0 kg	4.800,49 EUR
5000 kg	ER2SG-050IS	2	3,3/0,6-0,3 m/min	40/20 %	1Am/M4	100-204 mm	184,0 kg	4.980,83 EUR
10000 kg	ER2SG-100S	4	2,9 m/min	60 %	1Am/M4	150-220 mm	395,0 kg	8.070,14 EUR
15000 kg	ER2SG-150S	6	1,9 m/min	60 %	1Am/M4	150-220 mm	563,0 kg	13.024,33 EUR

* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkostenfrei

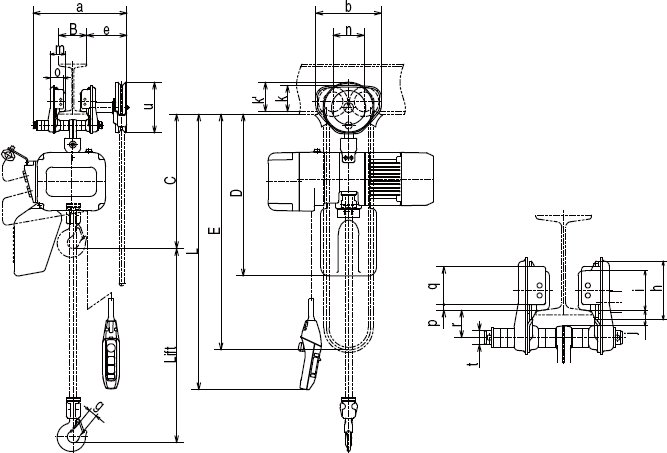

Abmessungen

Modell ER2 mit Haspelfahrwerk

Tragkraft	Modell	Abmessungen in mm
Tragkraft	Modell	C	D	a	b	e	g	h	i	j	k	k'	m	n	o	p	q	r	t	w
125 kg	ER2SG001H	415	490	345	236	152	27	106	71	28	95	107	56	112	50	10	69	50	25	183
250 kg	ER2SG003S	415	490	345	236	152	27	106	71	28	95	107	56	112	50	10	69	50	25	183
250 kg	ER2SG003H	435	550	345	236	152	27	106	71	28	95	107	56	112	50	10	69	50	25	183
500 kg	ER2SG005L	435	550	345	236	152	27	106	71	28	95	107	56	112	50	10	69	50	25	183
500 kg	ER2SG005S	435	550	345	236	152	27	106	71	28	95	107	56	112	50	10	69	50	25	183
1000 kg	ER2SG010L	470	590	345	236	152	31	106	71	28	95	107	56	112	50	10	69	50	25	183
1000 kg	ER2SG010S	470	590	345	236	152	31	106	71	28	95	107	56	112	50	10	69	50	25	183
1600 kg	ER2SG016S	570	690	385	280	154	34	127	85	34	112	109	71	131	63	10	83	62	32	183
2000 kg	ER2SG020L	635	690	385	280	154	39	127	85	34	112	109	71	131	63	10	83	62	32	183
2000 kg	ER2SG020S	650	690	385	280	154	39	127	85	34	112	109	71	131	63	10	83	62	32	183
2500 kg	ER2SG025S	680	890	398	324	157	39	148	100	36	134	115	80	152	74	10	102	68	36	183
3200 kg	ER2SG032S	830	910	398	324	157	44	148	100	36	134	115	80	152	74	10	102	68	36	183
5000 kg	ER2SG050S	900	910	401	400	156	47	169	118	46	144	131	81	178	70	10	104	88	54	183

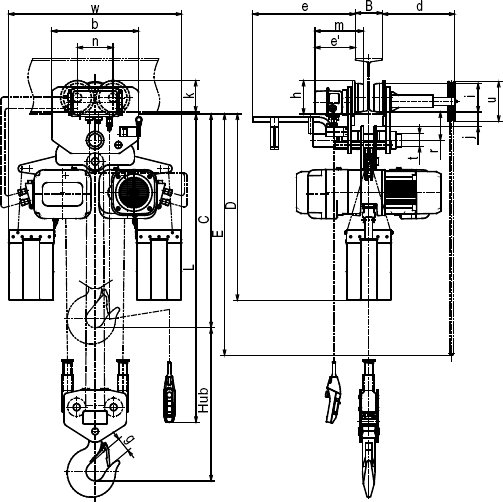

Modell ER2 7,5t - 20,0t mit Haspelfahrwerk

Tragkraft	Modell	Abmessungen in mm
Tragkraft	Modell	C	D	a	b	e	e'	g	h	i	j	k	m	n	r	t	u	w
7,5 t	ER2SG075S	1165	1230	372	480	531	-	61	185	155	87	171	-	197	153	70	214	662
10,0 t	ER2SG100L	1180	1210	372	480	531	-	80	185	155	77	171	-	197	153	70	214	718
10,0 t	ER2SG100S	1180	1020	372	480	531	223	80	185	155	77	171	269	197	153	70	214	956
15,0 t	ER2SG150S	1310	1230	1012	1000	531	223	86	185	155	82	171	269	520	153	70	214	1129
20,0 t	ER2SG200S	1345	1230	1012	1000	531	223	102	185	155	77	171	269	520	153	70	214	1305

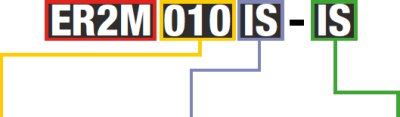

Erläuterung zur Typenangabe von Kito:

Code	Tragfähigkeit
001	125 kg
003	250 kg
005	500 kg
010	1,0 t
016	1,6 t
020	2,0 t
025	2,5 t
032	3,2 t
050	5,0 t
075	7,5 t
100	10,0 t
150	15,0 t
200	20,0 t

Code	Hubgeschwindigkeit
S	ohne Feinhub, standard
L	ohne Feinhub, langsam
H	ohne Feinhub, schnell
IS	mit Feinhub, standard
IL	mit Feinhub, langsam
IH	mit Feinhub, schnell

Code	Fahrgeschwindigkeit
S	ohne Feinfahrgeschwindigkeit, standard
L	ohne Feinfahrgeschwindigkeit, langsam
IS	mit Feinfahrgeschwindigkeit, standard
IL	mit Feinfahrgeschwindigkeit, langsam

Verbesserte Triebwerksgruppeneinstellung

Kito hat eine höhere FEM-Einstufung für den Elektrokettenzug ER2 beschlossen. Es wurde ein Langzeit Test bezüglich der Triebwerksgruppeneinstufung durchgeführt. Eine anschließende Analyse ergab, dass die Modelle mit Frequenzumrichter und zwei Hubgeschwindigkeiten bis 500 kg Tragkraft der FEM-Klasse 3m zugeordnet werden können.
Durch die Erhöhung der Triebwerksgruppe auf 3m verdoppelt sich die zulässige Nutzungsdauer. Die Geräte können nun 3200 Stunden bei Volllast eingsetzt werden. Zum Vergleich: Bei der FEM 2m Einstufung werden nur 1600 Volllaststunden erreicht.
