Federleitungstrommel Typ ESB

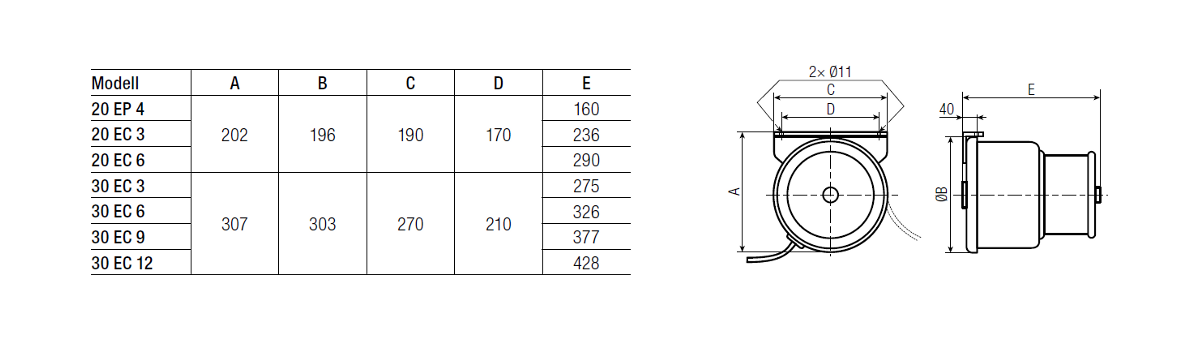

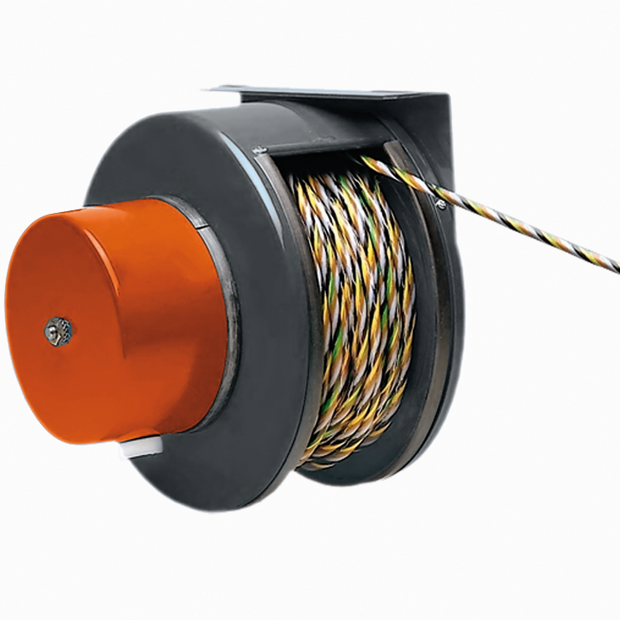

Halb-offenem Ausführung
Geschlossene schwenkbare Ausführung
Technische Merkmale
- Gehäuse: Stahl, Epoxidbeschichtet
- Schwenkbare Wandbefestigung: aus Stahl, Epoxidbeschichtung (nur bei der geschlossenen Ausführung)
- Hochflexible Leitung C800
- Rollenmundstück (nur bei der geschlossenen Ausführung)
- Schleifring 20 EP : Mit konzentrisch angeordneten Schleifringen mit seitlichem Kontakt durch Doppelstromabnehmer
- Schleifring 20 EC | 30 EC : Mit bearbeiteten Kupferringen mit Ø 50mm, Kohlebürsten mit großem Kupfergehalt und doppelten Kohlehaltern

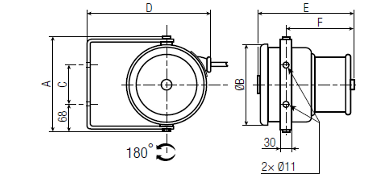

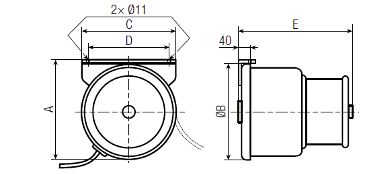

ESB - Geschlossene schwenkbare Ausführung
/Wampfler/Federleitungstrommel/Federleitungstrommel_ESB.php
| Typ | Preis | |
| Federleitungstrommel, Typ: 20 EP4 FP 040111 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 4G1, Auszug 11 m, Gewicht 7 kg | 696,96 EUR |
| Federleitungstrommel, Typ: 20 EC3 FP 040111 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 4G1, Auszug 11 m, Gewicht 8 kg | 786,72 EUR |
| Federleitungstrommel, Typ: 20 EC6 FP 060107 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 6G1, Auszug 7 m, Gewicht 8 kg | 1.062,60 EUR |
| Federleitungstrommel, Typ: 30 EC9 FP 100116 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 10G1, Auszug 16 m, Gewicht 19 kg | 1.415,04 EUR |
| Federleitungstrommel, Typ: 30 EC12 FP 120108 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 12G1, Auszug 8 m, Gewicht 19 kg | 1.523,28 EUR |
| Federleitungstrommel, Typ: 20 EC3 FP 040208 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 4G2, Auszug 8 m, Gewicht 8 kg | 751,08 EUR |
| Federleitungstrommel, Typ: 30 EC3 FP 040220 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 4G2, Auszug 20 m, Gewicht 19 kg | 990,00 EUR |
| Federleitungstrommel, Typ: 30 EC6 FP 060215 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 6G2, Auszug 15 m, Gewicht 19 kg | 1.256,64 EUR |
| Federleitungstrommel, Typ: 30 EC3 FP 040314 C8 | max. Stromstärke 15 A Aderzahl u. Querschnitt 4G3, Auszug 14 m, Gewicht 19 kg | 1.026,96 EUR |
| Federleitungstrommel, Typ: 20 EP4 SO 040111 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 4G1, Auszug 11 m, Gewicht 7 kg | 731,28 EUR |
| Federleitungstrommel, Typ: 20 EC6 SO 060111 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 6G1, Auszug 11 m, Gewicht 8 kg | 914,76 EUR |
| Federleitungstrommel, Typ: 30 EC9 SO 100120 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 10G1, Auszug 20 m, Gewicht 19 kg | 1.437,48 EUR |
| Federleitungstrommel, Typ: 30 EC12 SO 120114 C8 | max. Stromstärke 5 A Aderzahl u. Querschnitt 12G1, Auszug 14 m, Gewicht 19 kg | 1.584,00 EUR |
| Federleitungstrommel, Typ: 20 EP4 SO 040208 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 4G2, Auszug 8 m, Gewicht 7 kg | 724,68 EUR |
| Federleitungstrommel, Typ: 20 EC3 SO 040210 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 4G2, Auszug 10 m, Gewicht 8 kg | 793,32 EUR |
| Federleitungstrommel, Typ: 30 EC3 SO 040224 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 4G2, Auszug 24 m, Gewicht 19 kg | 1.013,76 EUR |
| Federleitungstrommel, Typ: 30 EC6 SO 060222 C8 | max. Stromstärke 10 A Aderzahl u. Querschnitt 6G2, Auszug 22 m, Gewicht 19 kg | 1.246,08 EUR |
| Federleitungstrommel, Typ: 30 EC3 SO 040320 C8 | max. Stromstärke 15 A Aderzahl u. Querschnitt 4G3, Auszug 20 m, Gewicht 19 kg | 1.063,92 EUR |
| Modell | Artikel-Nr. | Leitung | Stromstärke max. | Gewicht | Preis* | ||
| Aderzahl u. Querschnitt | Auszug max. | Eingezogen | Ausgezogen | ||||
| 20 EP 4 FP 040111 C8 | 3192951 | 4G1 mm² | 11 m | 5 A | 5 A | 7 kg | 696,96 EUR |
| 20 EC 3 FP 040111 C8 | 3192952 | 4G1 mm² | 11 m | 5 A | 5 A | 8 kg | 786,72 EUR |
| 20 EC 6 FP 060107 C8 | 3192956 | 6G1 mm² | 7 m | 5 A | 5 A | 8 kg | 1.062,60 EUR |
| 30 EC 9 FP 100116 C8 | 3192946 | 10G1 mm² | 16 m | 5 A | 5 A | 19 kg | 1.415,04 EUR |
| 30 EC 12 FP 120108 C8 | 3192957 | 12G1 mm² | 8 m | 5 A | 5 A | 19 kg | 1.523,28 EUR |
| 20 EC 3 FP 040208 C8 | 3192953 | 4G2 mm² | 8 m | 10 A | 10 A | 8 kg | 751,08 EUR |
| 30 EC 3 FP 040220 C8 | 3192954 | 4G2 mm² | 20 m | 10 A | 10 A | 19 kg | 990,00 EUR |
| 30 EC 6 FP 060215 C8 | 3139227 | 6G2 mm² | 15 m | 10 A | 10 A | 19 kg | 1.256,64 EUR |
| 30 EC 3 FP 040314 C8 | 3192955 | 4G3 mm² | 14 m | 15 A | 15 A | 19 kg | 1.026,96 EUR |
* exkl. MwSt. zzgl. Versandkosten
ESB - Geschlossene schwenkbare Ausführung
| Modell | Artikel-Nr. | Leitung | Stromstärke max. | Gewicht | Preis* | ||
| Aderzahl u. Querschnitt | Auszug max. | Eingezogen | Ausgezogen | ||||
| 20 EP 4 SO 040111 C8 | 3192959 | 4G1 mm² | 11 m | 5 A | 5 A | 7 kg | 731,28 EUR |
| 20 EC 6 SO 060111 C8 | 3192960 | 6G1 mm² | 11 m | 5 A | 5 A | 8 kg | 914,76 EUR |
| 30 EC 9 SO 100120 C8 | 3139323 | 10G1 mm² | 20 m | 5 A | 5 A | 19 kg | 1.437,48 EUR |
| 30 EC 12 SO 120114 C8 | 3139381 | 12G1 mm² | 14 m | 5 A | 5 A | 19 kg | 1.584,00 EUR |
| 20 EP 4 SO 040208 C8 | 3192963 | 4G2 mm² | 8 m | 10 A | 10 A | 7 kg | 724,68 EUR |
| 20 EC 3 SO 040210 C8 | 3192964 | 4G2 mm² | 10 m | 10 A | 10 A | 8 kg | 793,32 EUR |
| 30 EC 3 SO 040224 C8 | 3192965 | 4G2 mm² | 24 m | 10 A | 10 A | 19 kg | 1.013,76 EUR |
| 30 EC 6 SO 060222 C8 | 3139376 | 6G2 mm² | 22 m | 10 A | 10 A | 19 kg | 1.246,08 EUR |
| 30 EC 3 SO 040320 C8 | 3139317 | 4G3 mm² | 20 m | 15 A | 15 A | 19 kg | 1.063,92 EUR |
* exkl. MwSt. zzgl. Versandkosten

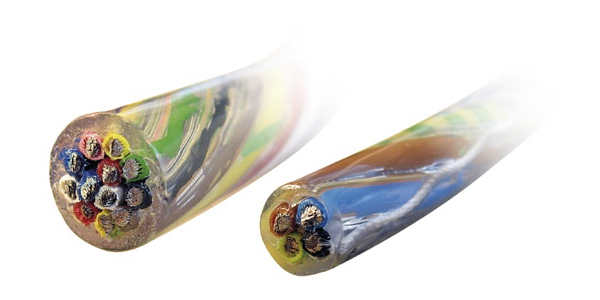

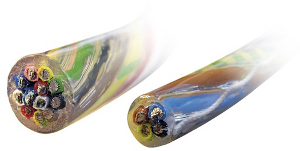

Leitung C800
Download Katalog
Technische Merkmale
- Mehradrige Leitung, die speziell für d - en Einsatz auf Leitungstrommeln und für die Maschinenverdrahtung entwickelt wurde.
- Leitungsaufbau mit kurzem Litzenschlag, um der Leitung besondere Flexibilität zu verleihen.
- Außenmantel aus durchsichtigem PVC mit eingelassenem Aufreißfaden, um das Abmanteln zu erleichtern.
- Hervorragende Zugfestigkeit.
- Sehr gute Beständigkeit gegenüber Ölen.
- Anlieferung in Trommeln zu 50 oder 100 Meter
| Artikel-Nr. | Aderzahl u. Querschnitt | Leitung Außen-Ø | Stromstärke max. | Max. Zug | Gewicht |
| 132250-R2X1# | 2x1 mm² | 5,7 mm | 5 A | 4 kg | 0,046 kg/m |
| 132250-R3G1# | 3G1 mm² | 6,0 mm | 5 A | 6 kg | 0,059 kg/m |
| 132250-R4G1# | 4G1 mm² | 6,8 mm | 5 A | 8 kg | 0,075 kg/m |
| 132250-R6G1# | 6G1 mm² | 8,0 mm | 5 A | 12 kg | 0,110 kg/m |
| 132250-R8G1# | 8G1 mm² | 9,7 mm | 5 A | 16 kg | 0,157 kg/m |
| 132250-R10G1# | 10G1 mm² | 10,6 mm | 5 A | 20 kg | 0,181 kg/m |
| 132250-R12G1# | 12G1 mm² | 12,2 mm | 5 A | 24 kg | 0,232 kg/m |
| 132250-R15G1# | 15G1 mm² | 12,9 mm | 5 A | 24 kg | 0,260 kg/m |
| 132250-R15G1# | 15G1 mm² | 12,9 mm | 5 A | 24 kg | 0,260 kg/m |
| 132250-R3G2# | 3G2 mm² | 7,1 mm | 10 A | 12 kg | 0,093 kg/m |
| 132250-R4G2# | 4G2 mm² | 8,0 mm | 10 A | 16 kg | 0,120 kg/m |
| 132250-R5G2# | 8,7 mm² | 10 mm | 10 A | 20 kg | 0,149 kg/m |
| 132250-R6G2# | 6G2 mm² | 9,8 mm | 10 A | 24 kg | 0,181 kg/m |
| 132250-R4G3# | 4G3 mm² | 10,4 mm | 15 A | 24 kg | 0,199 kg/m |
