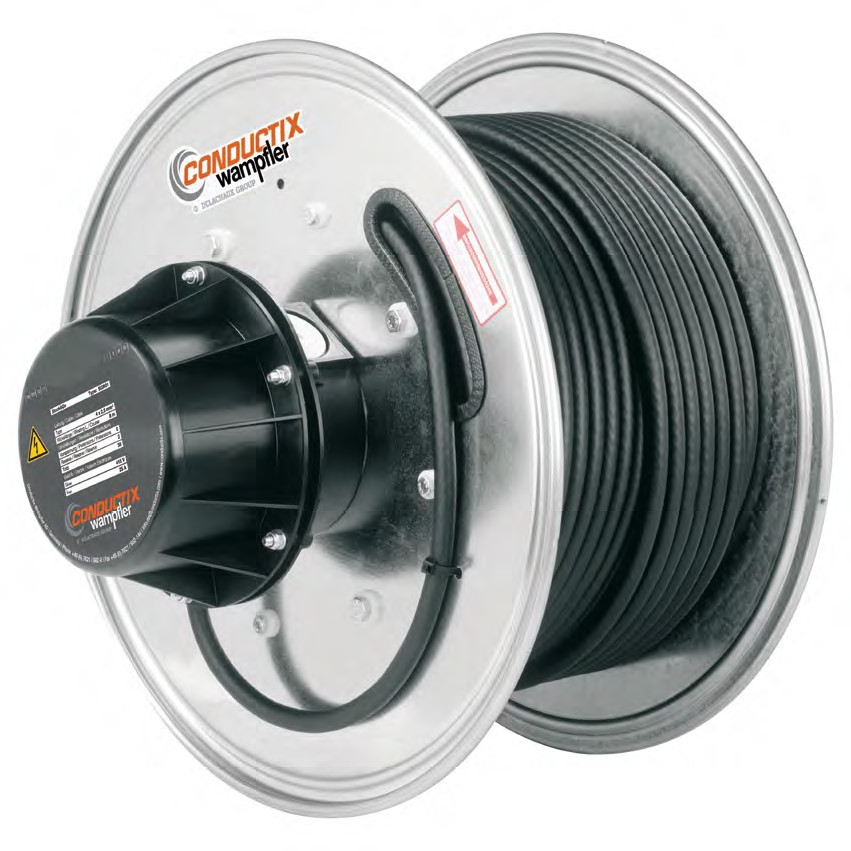

Conductix-Wampfler - Federleitungstrommel Stock&Go
- Optimaler Korrosionsschutz auch in aggressiven Umgebungen. Seitenschilde aus verzinktem Stahlblech, Trommelmantel pulverbeschichtet
- Störungsfreier Betrieb bei hoher Lebensdauer durch hochwertige, beidseitige Wälzlagerung

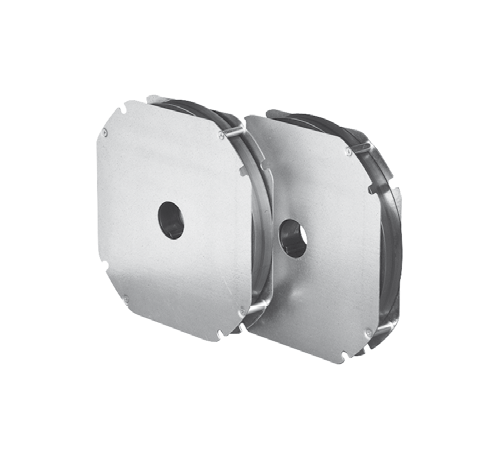

- Für hohe Lastspielzahl, Federn aus hochwertigem Federstahl
- Drehrichtungswechsel – einfach und ungefährlich, die Federn sind sicher in Schutzkassetten integriert
- Minimale Trommelabmessungen durch Verwendung der optimalen Leitung mit geringstem Außendurchmesser

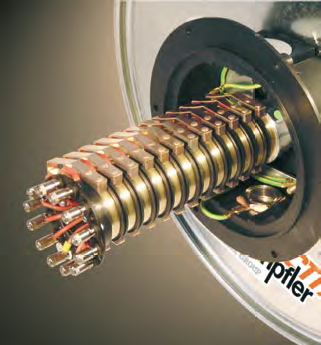

- Gesicherter Betrieb mit standardisiertem Schleifringkörper in schlagfestem Kunststoffgehäuse (bis zu 47 A bei 100% ED und 1000 V)
- Für höchste Beanspruchungen: Conductix-Wampfler Leitung RXP-8 speziell für den Trommelbetrieb entwickelt, hohe Zugbelastbarkeit, abriebfest, halogenfrei
Download Katalog
Für horizontale Anwendungen

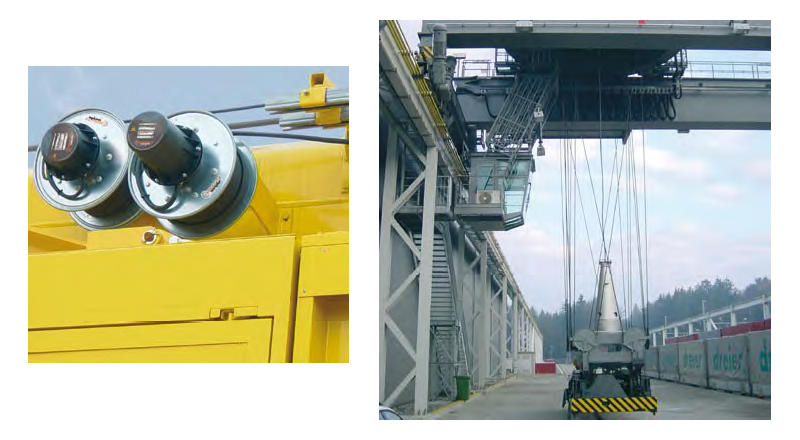

- Einsatzmöglichkeit im Innen- und Außenbereich
- Mit aufgelegter und fertig angeschlossener Leitung
- Abzugsrichtung links
- Ausgeliefert innerhalb einer Woche
| Artikel-Nr. | Aderzahl und Querschnitt |
Wickel- länge LW |
Anschluss- länge LA |
Spannung Umax |
Strom Imax (1) |
Zieh- strumpf |

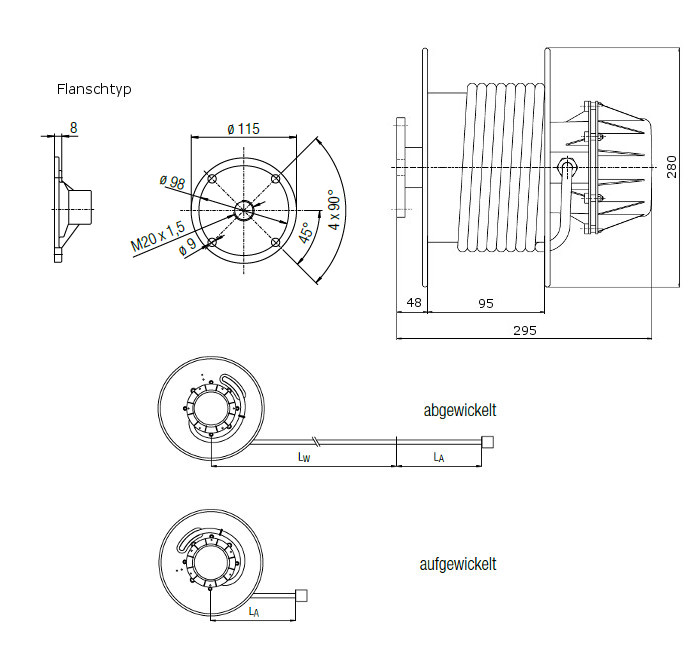

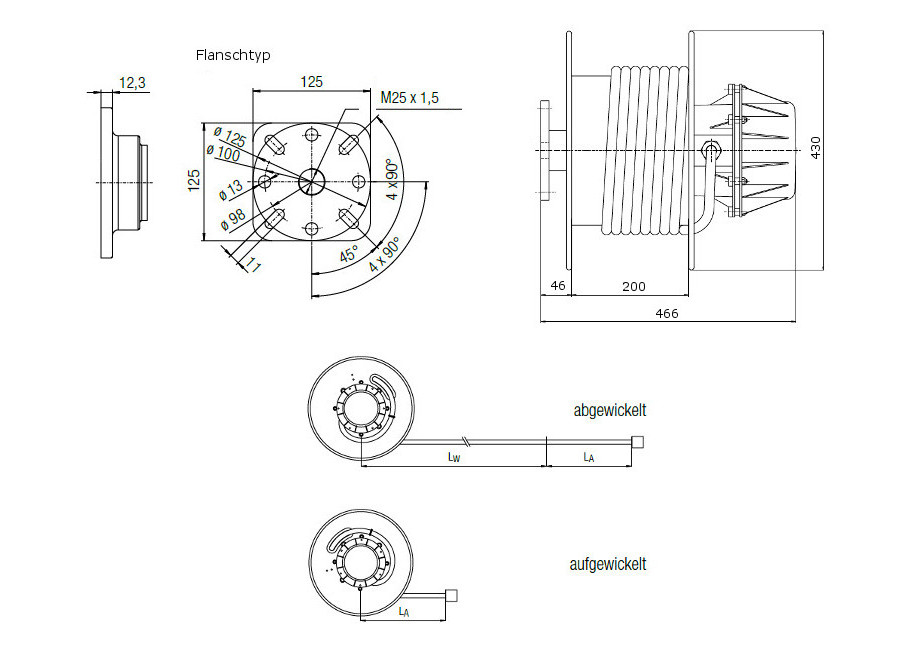

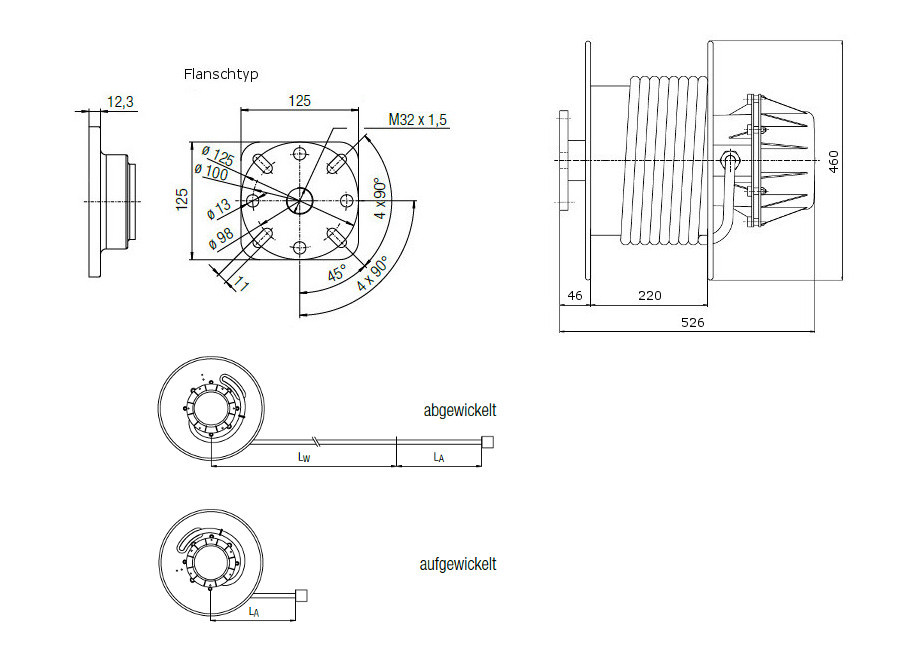

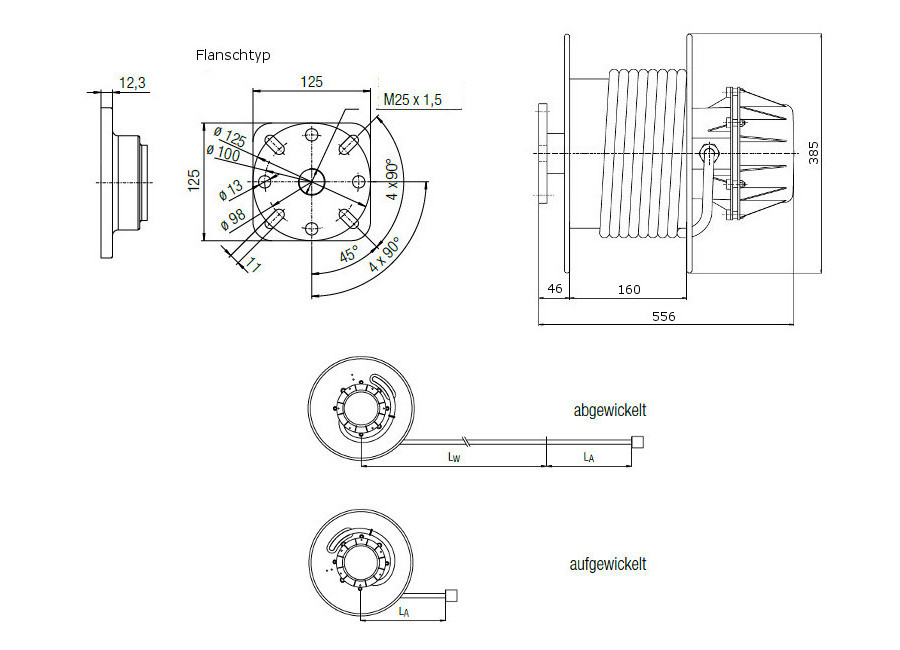

Abmaße | Preis* |
| SGR01 | 4 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | A | Info | 818,93 EUR |
| SGR02 | 4 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | A | Info | 914,76 EUR |
| SGR11 | 4 x 2,5 mm² | 28 m | 1,5 m | 415 V | 25 A | A | Info | 1.600,10 EUR |
| SGR30 | 4 x 2,5 mm² | 37 m | 1,5 m | 415 V | 25 A | A | Info | 1.928,26 EUR |
| SGR50 | 4 x 2,5 mm² | 47 m | 1,5 m | 415 V | 25 A | A | Info | 2.240,44 EUR |
| SGR03 | 7 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | A | Info | 895,88 EUR |
| SGR12 | 7 x 1,5 mm² | 18 m | 1,5 m | 415 V | 16 A | A | Info | 1.592,84 EUR |
| SGR14 | 7 x 1,5 mm² | 28 m | 1,5 m | 415 V | 16 A | A | Info | 1.700,29 EUR |
| SGR31 | 7 x 1,5 mm² | 37 m | 1,5 m | 415 V | 16 A | A | Info | 2.040,06 EUR |
| SGR51 | 7 x 1,5 mm² | 47 m | 1,5 m | 415 V | 16 A | A | Info | 2.363,86 EUR |
| SGR04 | 7 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | A | Info | 951,06 EUR |
| SGR15 | 7 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | A | Info | 1.703,20 EUR |
| SGR17 | 7 x 2,5 mm² | 28 m | 1,5 m | 415 V | 25 A | A | Info | 1.865,82 EUR |
| SGR53 | 7 x 2,5 mm² | 37 m | 1,5 m | 415 V | 25 A | A | Info | 2.379,83 EUR |
| SGR52 | 7 x 2,5 mm² | 47 m | 1,5 m | 415 V | 25 A | A | Info | 2.639,74 EUR |
| SGR70 | 12 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | B | Info | 1.293,73 EUR |
| SGR19 | 12 x 1,5 mm² | 28 m | 1,5 m | 415 V | 16 A | B | Info | 1.931,16 EUR |
| SGR35 | 12 x 1,5 mm² | 37 m | 1,5 m | 415 V | 16 A | B | Info | 2.308,68 EUR |
| SGR62 | 12 x 1,5 mm² | 47 m | 1,5 m | 415 V | 16 A | B | Info | 2.670,23 EUR |
| SGR71 | 12 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | B | Info | 1.401,18 EUR |
| SGR20 | 12 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | B | Info | 2.000,86 EUR |
| SGR37 | 12 x 2,5 mm² | 28 m | 1,5 m | 415 V | 25 A | B | Info | 2.485,82 EUR |
| SGR54 | 12 x 2,5 mm² | 37 m | 1,5 m | 415 V | 25 A | B | Info | 2.954,82 EUR |
| SGR55 | 12 x 2,5 mm² | 47 m | 1,5 m | 415 V | 25 A | B | Info | 3.207,47 EUR |
| SGR72 | 18 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | B | Info | 1.528,96 EUR |
| SGR21 | 18 x 1,5 mm² | 18 m | 1,5 m | 415 V | 16 A | B | Info | 2.117,02 EUR |
| SGR22 | 18 x 1,5 mm² | 28 m | 1,5 m | 415 V | 16 A | B | Info | 2.358,05 EUR |
| SGR39 | 18 x 1,5 mm² | 37 m | 1,5 m | 415 V | 16 A | B | Info | 2.831,40 EUR |
| SGR56 | 18 x 1,5 mm² | 47 m | 1,5 m | 415 V | 16 A | B | Info | 3.288,78 EUR |
| SGR73 | 18 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | B | Info | 1.610,27 EUR |
| SGR23 | 18 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | B | Info | 2.279,64 EUR |
| SGR40 | 18 x 2,5 mm² | 28 m | 1,5 m | 415 V | 25 A | B | Info | 2.834,30 EUR |
| SGR57 | 18 x 2,5 mm² | 37 m | 1,5 m | 415 V | 25 A | B | Info | 3.373,00 EUR |
| SGR58 | 18 x 2,5 mm² | 47 m | 1,5 m | 415 V | 25 A | B | Info | 3.695,34 EUR |
| SGR05 | 4 x 4 mm² | 8 m | 1,5 m | 1000 V | 30 A | A | Info | 1.030,92 EUR |
| SGR24 | 4 x 4 mm² | 18 m | 1,5 m | 1000 V | 30 A | A | Info | 1.751,11 EUR |
| SGR26 | 4 x 4 mm² | 28 m | 1,5 m | 1000 V | 30 A | A | Info | 1.881,79 EUR |
| SGR42 | 4 x 4 mm² | 37 m | 1,5 m | 1000 V | 30 A | A | Info | 2.244,79 EUR |
| SGR59 | 4 x 4 mm² | 47 m | 1,5 m | 1000 V | 30 A | A | Info | 2.591,82 EUR |
| SGR74 | 4 x 6 mm² | 8 m | 1,5 m | 1000 V | 47 A | A | Info | 1.308,25 EUR |
| SGR27 | 4 x 6 mm² | 18 m | 1,5 m | 1000 V | 47 A | A | Info | 1.820,81 EUR |
| SGR28 | 4 x 6 mm² | 28 m | 1,5 m | 1000 V | 47 A | A | Info | 1.986,34 EUR |
| SGR44 | 4 x 6 mm² | 37 m | 1,5 m | 1000 V | 47 A | A | Info | 2.384,18 EUR |
| SGR61 | 4 x 6 mm² | 47 m | 1,5 m | 1000 V | 47 A | A | Info | 2.766,06 EUR |
* exkl. MwSt. zzgl. Versandkosten
(1) Max. Strom bei vollständig abgewickelter Leitung und drei belasteten Leitern. Andere Belastungen sind gem. VDE 0298 Teil 4 zu überprüfen
Für vertikale Anwendungen
- Einsatzmöglichkeit im Innen- und Außenbereich
- Mit aufgelegter und fertig angeschlossener Leitung
- Abzugsrichtung links
- Ausgeliefert innerhalb einer Woche
| Artikel-Nr. | Aderzahl und Querschnitt |
Wickel- länge LW |
Anschluss- länge LA |
Spannung Umax |
Strom Imax (1) |
Zieh- strumpf |
Abmaße | Preis* |
| SGR01 | 4 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | A | Info | 818,93 EUR |
| SGR02 | 4 x 2,5 mm² | 17 m | 2,5 m | 415 V | 25 A | A | Info | 914,76 EUR |
| SGR10 | 4 x 2,5 mm² | 23 m | 1,5 m | 415 V | 25 A | A | Info | 1.552,19 EUR |
| SGR11 | 4 x 2,5 mm² | 28 m | 1,5 m | 415 V | 25 A | A | Info | 1.600,10 EUR |
| SGR03 | 7 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | A | Info | 895,88 EUR |
| SGR12 | 7 x 1,5 mm² | 18 m | 1,5 m | 415 V | 16 A | A | Info | 1.592,84 EUR |
| SGR13 | 7 x 1,5 mm² | 23 m | 1,5 m | 415 V | 16 A | A | Info | 1.646,57 EUR |
| SGR14 | 7 x 1,5 mm² | 28 m | 1,5 m | 415 V | 16 A | A | Info | 1.700,29 EUR |
| SGR04 | 7 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | A | Info | 951,06 EUR |
| SGR15 | 7 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | A | Info | 1.703,20 EUR |
| SGR16 | 7 x 2,5 mm² | 21 m | 1,5 m | 415 V | 25 A | A | Info | 1.784,51 EUR |
| SGR32 | 7 x 2,5 mm² | 27 m | 1,5 m | 415 V | 25 A | A | Info | 2.098,14 EUR |
| SGR70 | 12 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | B | Info | 1.293,73 EUR |
| SGR34 | 12 x 1,5 mm² | 23 m | 1,5 m | 415 V | 16 A | B | Info | 2.090,88 EUR |
| SGR33 | 12 x 1,5 mm² | 26 m | 1,5 m | 415 V | 16 A | B | Info | 2.260,76 EUR |
| SGR71 | 12 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | B | Info | 1.401,18 EUR |
| SGR36 | 12 x 2,5 mm² | 17 m | 1,5 m | 415 V | 25 A | B | Info | 2.233,18 EUR |
| SGR80 | 12 x 2,5 mm² | 22 m | 1,5 m | 415 V | 25 A | B | Info | 2.642,64 EUR |
| SGR90 | 12 x 2,5 mm² | 27 m | 1,5 m | 415 V | 25 A | B | Info | 3.039,04 EUR |
| SGR72 | 18 x 1,5 mm² | 8 m | 1,5 m | 415 V | 16 A | B | Info | 1.528,96 EUR |
| SGR38 | 18 x 1,5 mm² | 17 m | 1,5 m | 415 V | 16 A | B | Info | 2.349,34 EUR |
| SGR81 | 18 x 1,5 mm² | 22 m | 1,5 m | 415 V | 16 A | B | Info | 2.752,99 EUR |
| SGR91 | 18 x 1,5 mm² | 27 m | 1,5 m | 415 V | 16 A | B | Info | 3.143,58 EUR |
| SGR73 | 18 x 2,5 mm² | 8 m | 1,5 m | 415 V | 25 A | B | Info | 1.610,27 EUR |
| SGR82 | 18 x 2,5 mm² | 18 m | 1,5 m | 415 V | 25 A | B | Info | 2.795,10 EUR |
| SGR83 | 18 x 2,5 mm² | 22 m | 1,5 m | 415 V | 25 A | B | Info | 2.956,27 EUR |
| SGR92 | 18 x 2,5 mm² | 27 m | 1,5 m | 415 V | 25 A | B | Info | 3.387,52 EUR |
| SGR05 | 4 x 4 mm² | 8 m | 1,5 m | 1000 V | 30 A | A | Info | 1.030,92 EUR |
| SGR24 | 4 x 4 mm² | 18 m | 1,5 m | 1000 V | 30 A | A | Info | 1.751,11 EUR |
| SGR25 | 4 x 4 mm² | 23 m | 1,5 m | 1000 V | 30 A | A | Info | 1.816,45 EUR |
| SGR41 | 4 x 4 mm² | 28 m | 1,5 m | 1000 V | 30 A | A | Info | 2.114,11 EUR |
| SGR74 | 4 x 6 mm² | 8 m | 1,5 m | 1000 V | 47 A | A | Info | 1.308,25 EUR |
| SGR27 | 4 x 6 mm² | 18 m | 1,5 m | 1000 V | 47 A | A | Info | 1.820,81 EUR |
| SGR43 | 4 x 6 mm² | 22 m | 1,5 m | 1000 V | 47 A | A | Info | 2.135,89 EUR |
| SGR60 | 4 x 6 mm² | 25 m | 1,5 m | 1000 V | 47 A | A | Info | 2.435,00 EUR |
* exkl. MwSt. zzgl. Versandkosten
(2) Bei frei hängender Anschlusslänge sowie Zusatzgewichten wird die Wickellänge ggf. reduziert
Zubehör

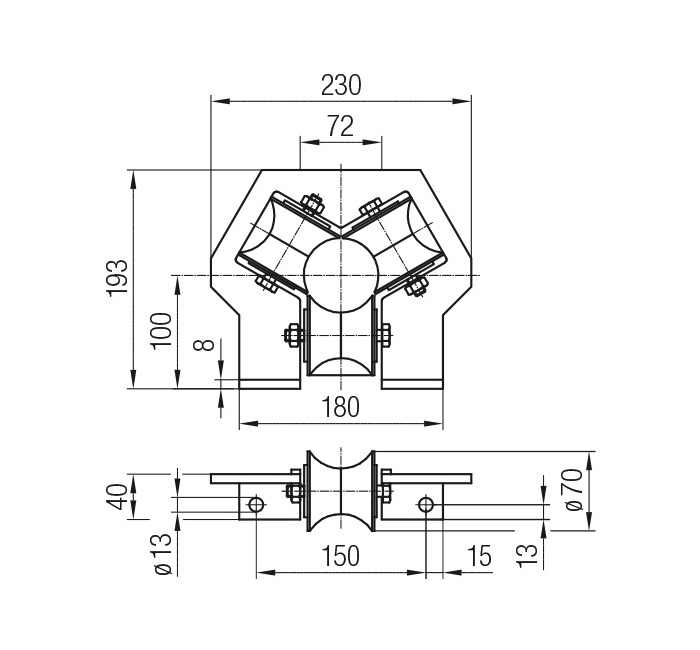

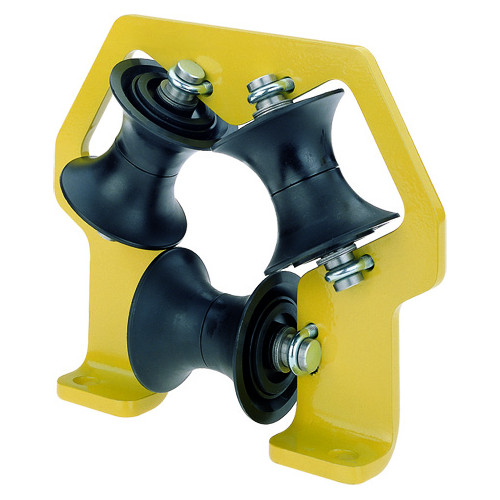

Rollenmundstück

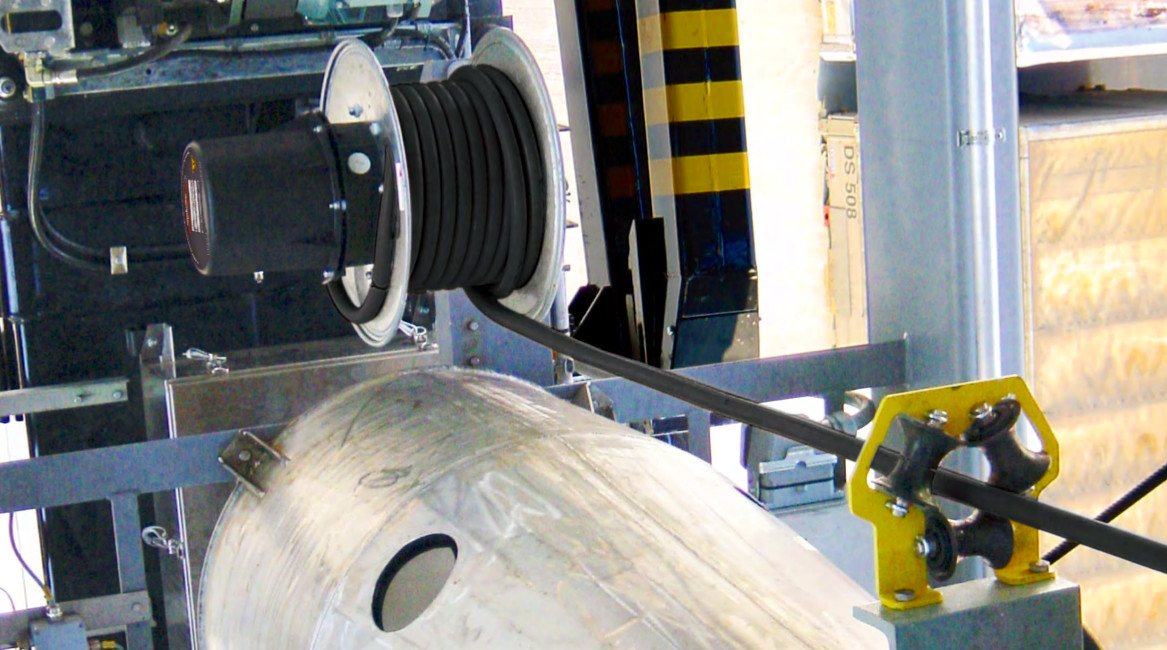

Die optimale Lösung für alle Aufgaben in denen eine definierte Führung
der Leitung notwendig ist, zum Beispiel für die sichere Ablage der Leitung in einer Rinne (Anwendung).
| Artikel-Nr. | Bezeichnung | Preis* |
| 040491-04 | Rollenmundstück | 240,77 EUR |
* exkl. MwSt. zzgl. Versandkosten
* exkl. MwSt. zzgl. Versandkosten

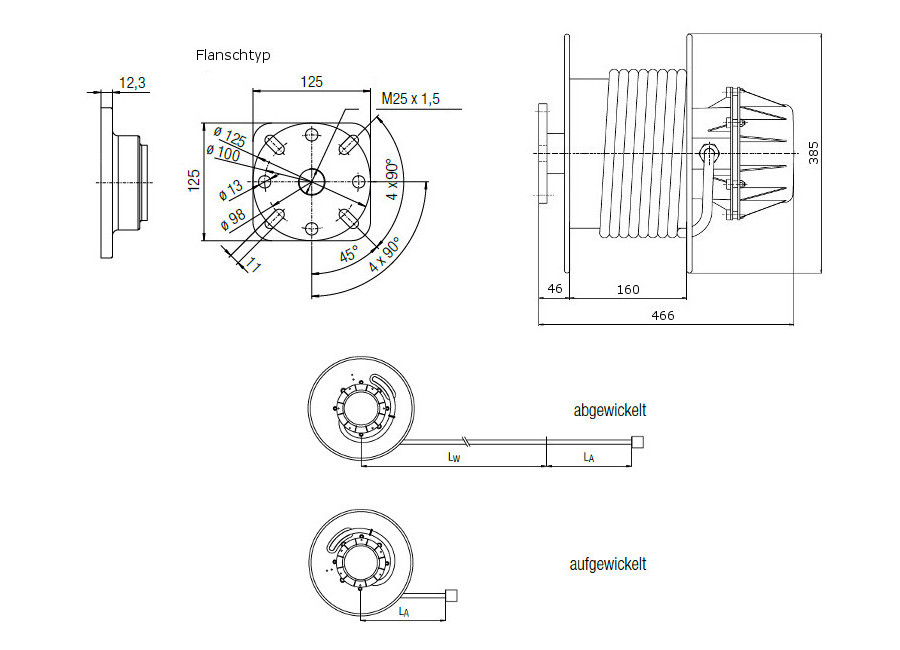

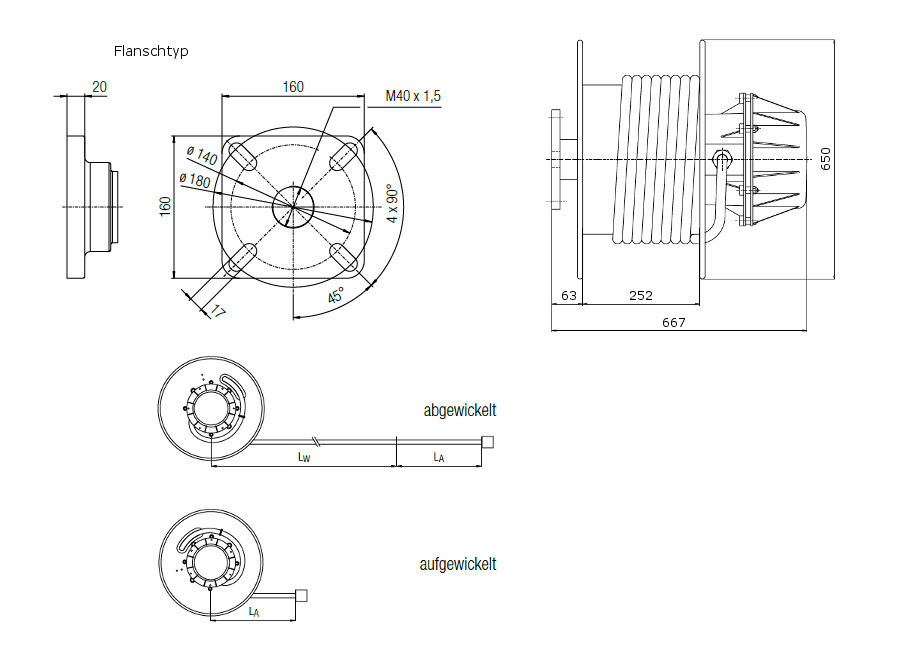

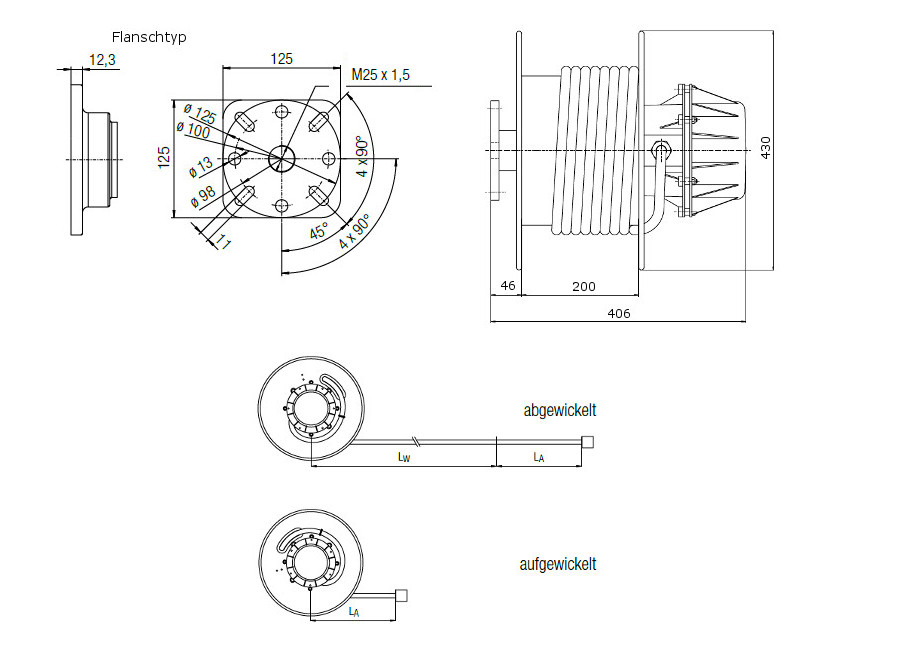

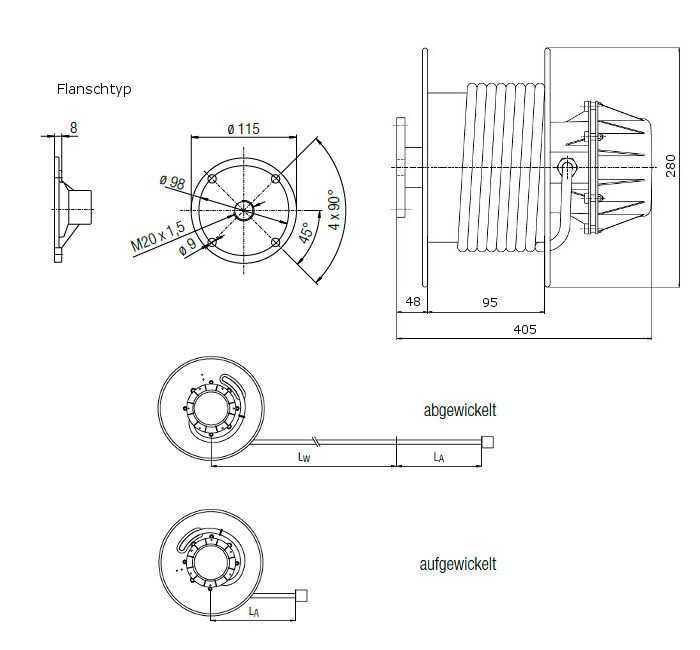

Abmessungen
Leitungsziehstrumpf
Die ideale zugentlastende Aufhängung für Leitungen – sicher und einfach in der Handhabung. Durch
das flexible Drahtgeflecht wird die Spannkraft des Haltestrumpfes auf ein langes Kabelstück übertragen.
Eine punktförmige Klemmung wird dadurch vermieden.
| Artikel-Nr. | Bezeichnung | Preis* |
| 1036969 | Leitungsziehstrumpf Typ A | 67,69 EUR |
| 1036970 | Leitungsziehstrumpf Typ B | 72,00 EUR |
* exkl. MwSt. zzgl. Versandkosten
