Tirak - Typenreihe

---

Technische Daten:
Konstruktion nach DIN 15 020 für Triebwerksgruppe 1Bm bzw. 1Cm 1).

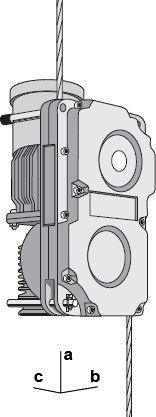

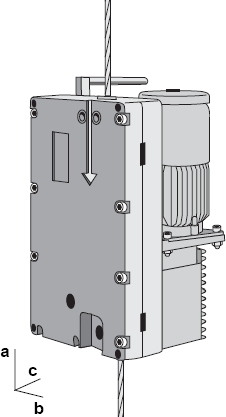

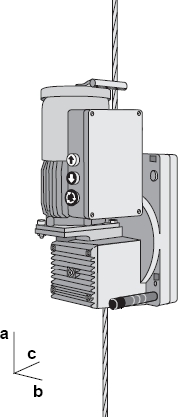

Winde	Trag- fähig- keit	Seilge- schwin- digkeit ca.	Antriebs- art	Leistung	Nennstrom	Tirak- Seil-Ø	Eigen- gewicht ca.	Abmessungen
								a	b	c
Typ	kg 2)	m/min	- 3)	kW	A	mm	kg 4)	mm	mm	mm
X 300	300	9	D	0,5	1,6	8	27	437	262	265
X 302		18	D	0,9	2,6	8	27	437	262	265
X 301		9	W	0,5	4,5	8	29	476	257	245
X 400	400	9	D	0,75	2,8	8	29	437	273	285
X 402		18	D	1,5	5	8	31	496	273	285
X 403		9/18	D	0,75/1,5	2,8/5,1	8	35	452	273	285
X 401		9	W	0,75	6,5	8	32	452	273	285
X 500	500	9	D	0,9	2,8	8	40	489	297	265
X 502		18	D	1,8	5,0	8	43	504	297	265
X 503		9/18	D	0,9/1,8	2,8/5,1	8	47	504	297	285
X 501		9	W	0,9	6,5	8	49	556	297	256
X 800	800	9	D	1,6	4,5	8	45	525	297	265
X 802		18	D	3,0		8	49
X 805		4,5/9	D	0,8/1,6	3,4/2	8	50	563	304	285
X 803		9/18	D	1,75/3,5	4/8	8	49	550	297	285
T 1020	980	9	D	1,8		9	71	580	336	311
T 1025		4,5/9	D	0,9/1,8		9	84	642	355	318
T 1026		4,5/18	D	0,9/3,6		9	94	679	386	348
T 1023		9/18	D	1,8/3,6		9	85	642	355	348
X 1020	980	9	D	1,9	4,6	9	45	525	297	265
X 1025		4,5/9	D	0,9/1,9	3,5/4,8	9	55	563	307	285
X 1026		4,5/18	D	0,9/3,8	4/9,6	9	71	605	332	315
X 1023		9/18	D	1,9/3,8	4,5/8,5	9	56	563	307	315
X 1530	1500	9	D	2,8	7	10	49	522	297	285
X 3050	3000	6	D	3,8	9,9	14	105	669	400	372
X 3052		12	D	7,5	17	14	117	681	403	372

1) Geräte bis 9 m/min = Triebwerksgruppe 1 Bm, Geräte über 9 m/min = Triebwerksgruppe 1Cm.
2) Reicht die Tragfähigkeit im direkten Zug nicht aus, Zugseil einscheren.
3) D = 400 V Drehstrom; W = 230 V Wechselstrom
4) Gewicht ohne Seil
