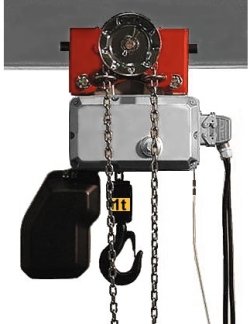

Hadef - Figur 62/05 H mit Haspelfahrwerk
Qualitätsmerkmale
- Überlastschutz durch Rutschkupplung
- Schutzart IP 55
- Umgebungstemperaturn - 10° C bis + 40° C
- Spannung 400 V / 50 Hz - direktgesteuert
- Stromzuleitung- und Hängetasteranschluss durch Steckverbindung (bei Elektrofahrwerk: Stromanschluss ohne Steckverbindung)
- mit Hakenaufhängung statt Aufhängeöse
- mit Funkfernsteuerung
- mit Schützsteuerung 42 V, inkl. Endschalter Heben und Senken.
Bedienungsanl.
Flyer
/Hadef/EKettenzug/mHaspelfahrwerk/Typ_620_H.php
| Typ | Preis | |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 125 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m | 1.692,90 EUR |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 250 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Am | 1.851,30 EUR |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 500 kg Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Am | 1.989,90 EUR |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 1Am | 2.118,60 EUR |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 1000 kg Standardhub 3,0 m, Hubgeschwindigkeit 10,0/2,5 m/min, Triebwerksgruppe 1Bm | 2.653,20 EUR |
| Elektrokettenzug mit Haspelfahrwerk Figur 62/05 H | Tragkraft 2000 kg Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 1Am | 3.039,30 EUR |
| Tragkraft | Ketten- stränge |
Hubgeschwin- digkeit |
Triebwerks- gruppe |
Einschalt- dauer |
Preis bei 3 m Aufhängehöhe* |
Mehrpreis pro m Aufhängehöhe** |
Kettenspeicher für Laufbahnhöhe bis |
| 125 kg | 1 | 8 / 2 m/min | 2m/M5 | 100 % | 1.692,90 EUR | 59,40 EUR/m | 6m/ inkl. 12m/ 44,- EUR |
| 250 kg | 1 | 8 / 2 m/min | 1Am/M4 | 60 % | 1.851,30 EUR | 59,40 EUR/m | 6m/ inkl. 12m/ 44,- EUR |
| 500 kg | 1 | 8 / 2 m/min | 1Am/M4 | 40 % | 1.989,90 EUR | 59,40 EUR/m | 6m/ inkl. 12m/ 44,- EUR |
| 1000 kg | 2 | 4 / 1 m/min | 1Am/M4 | 40 % | 2.118,60 EUR | 97,90 EUR/m | 3m/ inkl. 6m/ 44,- EUR |
| 1000 kg | 1 | 10 / 2,5 m/min | 1Bm/M3 | 30 % | 2.653,20 EUR | 74,80 EUR/m | 6m/ inkl. 12m/ 44,- EUR |
| 2000 kg | 2 | 5 / 1,25 m/min | 1Am/M4 | 30 % | 3.039,30 EUR | 128,70 EUR/m | 3m/ inkl. 6m/ 44,- EUR |
* exkl. MwSt. zzgl. Versandkosten
** Mehrpreis für Lastkette und Steuerkabel
** Mehrpreis für Lastkette und Steuerkabel

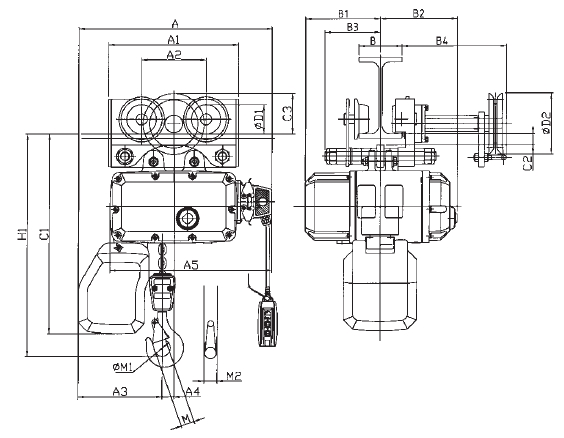

Abmessungen
Typ 62/05 H - mit Haspelfahrwerk
| Tragfähigkeit | 125 kg | 250 kg | 500 kg | 1000 kg | 1000 kg | 2000 kg | ||||||
| Strangzahl | 1 | 1 | 1 | 2 | 1 | 2 | ||||||
| Gewicht in kg | 44 | 44 | 45 | 47 | 65 | 80 | ||||||
| Hauptmaße in mm | ||||||||||||
| A | 426 | 426 | 426 | 426 | 502 | 502 | ||||||
| A1 | 287 | 287 | 287 | 287 | 287 | 350 | ||||||
| A2 | 142 | 142 | 142 | 142 | 142 | 172 | ||||||
| A3 | 209 | 209 | 209 | 235 | 260 | 284 | ||||||
| A4 | 26 | 26 | 26 | - | 24 | - | ||||||
| A5 | 357 | 357 | 357 | 357 | 380 | 380 | ||||||
| Lastbolzen Größe: | 1N | 2N | 1N | 2N | 1N | 2N | 1N | 2N | 1N | 2N | 1N | 2N |
| B | 50-135 | 136-220 | 50-135 | 136-220 | 50-135 | 136-220 | 50-135 | 136-220 | 65-135 | 136-220 | 66-186 | 187-306 |
| B1 | 165 | 165 | 165 | 165 | 196 | 196 | ||||||
| B2 | 168 | 168 | 168 | 168 | 185 | 185 | ||||||
| B3 | 122 | 166 | 122 | 166 | 122 | 166 | 122 | 166 | 122 | 166 | 169 | 230 |
| B4 | 218 | 218 | 218 | 218 | 218 | 224 | ||||||
| C1 | 441(1)/530(2) | 441(1)/530(2) | 441(1)/530(2) | 441(1)/530(2) | 441(1)/530(2) | 441(1)/530(2) | ||||||
| C2 | 25 | 25 | 25 | 25 | 25 | 30 | ||||||
| C3 | 90 | 90 | 90 | 90 | 90 | 107 | ||||||
| D | 36 | 36 | 36 | 36 | 52 | 52 | ||||||
| D1 | 58 | 58 | 58 | 75 | 75 | 90 | ||||||
| D2 | 135 | 135 | 135 | 125 | 135 | 135 | ||||||
| H | 367 | 367 | 400 | 463 | 480 | 570 | ||||||
| H1 | 393 | 393 | 426 | 489 | 493 | 588 | ||||||
| M | 22 | 22 | 26 | 32 | 32 | 38 | ||||||
| M1 | 30 | 30 | 36 | 43 | 43 | 50 | ||||||
| M2 | 19 | 19 | 22 | 29 | 29 | 38 | ||||||
