Elekrokettenzug Figur 62/05 S stationär

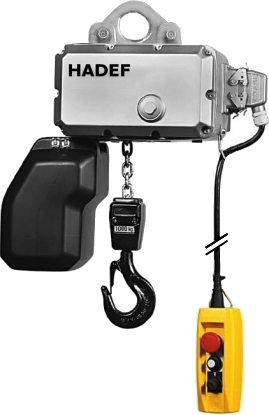

Hadef - Figur 62/05 S stationär

Qualitätsmerkmale
  • Überlastschutz durch Rutschkupplung
  • Schutzart IP 55
  • Umgebungstemperaturn - 10° C bis + 40° C
  • Spannung 400 V / 50 Hz - direktgesteuert
  • Stromzuleitung- und Hängetasteranschluss durch Steckverbindung (bei Elektrofahrwerk: Stromanschluss ohne Steckverbindung)
Optional
  • mit Hakenaufhängung statt Aufhängeöse
  • mit Funkfernsteuerung
  • mit Schützsteuerung 42 V, inkl. Endschalter Heben und Senken.
Funkfernsteuerung Bedienungsanleitung Elektrokettenzug 62/05
Bedienungsanl.
 Hersteller-Flyer Elektrokettenzug 62/05
Flyer
/Hadef/EKettenzug/stationaer/Typ_620_S.php
Typ Preis
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 125 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		1.113,75 EUR
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Am		1.326,60 EUR
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Am		1.445,40 EUR
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 1Am		1.584,00 EUR
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 10,0/2,5 m/min, Triebwerksgruppe 1Bm		2.138,40 EUR
Elektrokettenzug mit Ösenaufhängung Figur 62/05 STragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 1Am		2.356,20 EUR
Tragkraft Ketten-
stränge		 Hubgeschwin-
digkeit		 Triebwerks-
gruppe		 Einschalt-
dauer		 Preis** bei 3 m
Aufhängehöhe		 Mehrpreis pro m
Aufhängehöhe*		 Kettenspeicher für
Laufbahnhöhe bis
125 kg 1 8 / 2 m/min 2m/M5 100 % 1.113,75 EUR 59,40 EUR/m 6m/ inkl.  12m/  44,- EUR
250 kg 1 8 / 2 m/min 1Am/M4 60 % 1.326,60 EUR 59,40 EUR/m 6m/ inkl.  12m/  44,- EUR
500 kg 1 8 / 2 m/min 1Am/M4 40 % 1.445,40 EUR 59,40 EUR/m 6m/ inkl.  12m/  44,- EUR
1000 kg 2 4 / 1 m/min 1Am/M4 40 % 1.584,00 EUR 97,90 EUR/m 3m/ inkl.    6m/  44,- EUR
1000 kg 1 10 / 2,5 m/min 1Bm/M3 30 % 2.138,40 EUR 74,80 EUR/m 6m/ inkl.  12m/  44,- EUR
2000 kg 2 5 / 1,25 m/min 1Am/M4 30 % 2.356,20 EUR 128,70 EUR/m 3m/ inkl.    6m/  44,- EUR
* Mehrpreis für Lastkette und Steuerkabel
** exkl. MwSt. zzgl. Versandkosten

Abmessungen

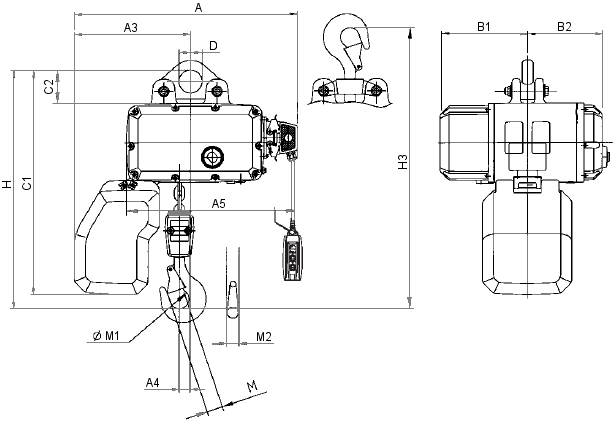

Skizze Hadef Elektrokettenzug Figur 62/05 S
Tragfähigkeit 125 kg 250 kg 500 kg 1000 kg 1000 kg 2000 kg
Strangzahl 1 1 1 2 1 2
Gewicht in kg 30 30 31 33 51 54
Abmessungen in mm
A 426 426 426 426 502 502
A3 209 209 209 235 260 284
A4 26 26 26 - 24 -
A5 357 357 357 357 380 380
B1 165 165 165 165 196 196
B2 168 168 168 168 185 185
C1 416(1)/505(2) 416(1)/505(2) 416(1)/505(2) 416(1)/505(2) 512(1)/600(2) 512(1)/600(2)
C2 56 56 56 56 77 77
D 36 36 36 36 52 52
D1 58 58 58 75 75 90
D2 135 135 135 125 135 135
H 367 367 400 463 480 570
H3 435 435 489 571 568 679
M 22 22 26 32 32 38
M1 30 30 36 43 43 50
M2 19 19 22 29 29 38
