Hadef - Rollfahrwerk Figur 19/90

HADEF Figur 19/90 Bedienungsanleitung Rollfahrwerk Bed_1990_2290
Bedienungsanl.
 Katalog Rollfahrwerk 19/90
Katalog 19/90
 Katalog Haspelfahrwerk 22/90
Katalog 22/90

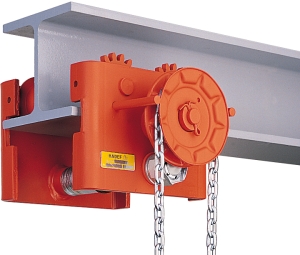

Hadef - Haspelkatze Figur 22/90

HADEF Figur 22/90
Qualitätsmerkmale:
  • Einfache Montage
  • Bearbeitete Laufrollen mit Wälzlager
  • Integrierte Absturz- und Auflaufsicherung
  • Deutsches Ursprungszeugnis
Tragkraft Flanschbreite 1N Roll-Fahrwerk
Preis*: Figur 19/90		 Haspel-Fahrwerk
Preis*: Figur 22/90		 Flanschbreite 2N Gummipuffer
pro Satz
Abmessungen Mehrpreis
500 kg 50 - 146 mm 207,90 EUR 386,10 EUR 147 - 302 mm 80,30 EUR 46,20 EUR
1000 kg 50 - 179 mm 252,45 EUR 391,05 EUR 180 - 310 mm 100,10 EUR 46,20 EUR
1500 kg 50 - 173 mm 321,75 EUR 485,10 EUR 174 - 316 mm 181,50 EUR 46,20 EUR
2000 kg 50 - 173 mm 351,45 EUR 509,85 EUR 174 - 316 mm 181,50 EUR 46,20 EUR
2500 kg 66 - 186 mm 435,60 EUR 663,30 EUR 187 - 310 mm 203,50 EUR 69,30 EUR
3200 kg 66 - 186 mm 554,40 EUR 782,10 EUR 187 - 310 mm 203,50 EUR 69,30 EUR
5000 kg 74 - 182 mm 697,95 EUR 935,55 EUR 183 - 310 mm 264,00 EUR 69,30 EUR
6300 kg 74 - 164 mm 910,80 EUR 1.128,60 EUR 165 - 310 mm 275,00 EUR 69,30 EUR
7500 kg 119 - 189 mm 1.603,80 EUR 1.900,80 EUR 190 - 310 mm 275,00 EUR 69,30 EUR
10000 kg 119 - 160 mm 1.742,40 EUR 1.980,00 EUR 161 - 310 mm 291,50 EUR 69,30 EUR
12500 kg 130 - 310 mm - 3.524,40 EUR - - 69,30 EUR
16000 kg 160 - 310 mm - 3.613,50 EUR - - 69,30 EUR
20000 kg 160 - 310 mm - 4.900,50 EUR - - 69,30 EUR
25000 kg 160 - 310 mm - 5.712,30 EUR - - 69,30 EUR
Tragkraft: 32000 kg, 40000 kg, 50000 kg, 64000 kg, 80000 kg und 100000 kg auf Anfrage
* exkl. MwSt. zzgl. Versandkosten
* inkl. Handkette für 3 m Laufbahnhöhe, Preis je zusätzlicher Meter Laufbahnhöhe EUR 20,90 EUR

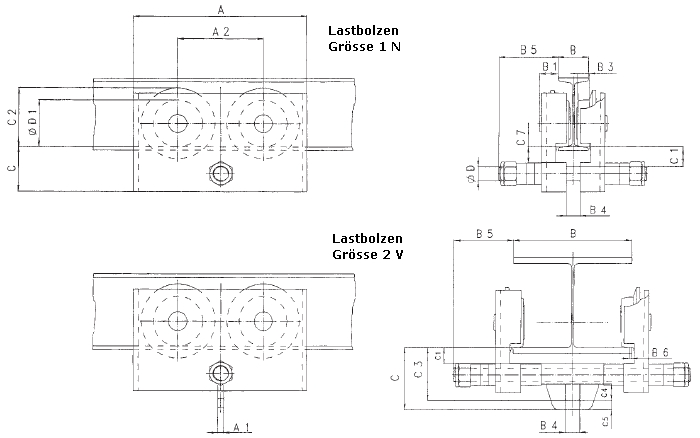

Skizze Hadef Rollfahrwerk und Haspelfahrwerk
Trag-
kraft		 Flansch-
breite B		 Last-
bolzen		 Abmessungen in mm
kg (1) mm Größe A A1 A2 B1 B2 B3 B4 B5 B6 C C1 C2 C3 C4 C5 C7 ØD ØD1 ØD2
500 50-146 1N 165 - 75 24 99 20 26 127 7 75 46 59 - - - 28 18 50 135
(600) 147-302 2V 10 157 113 39 96 28 17
1000 50-179 1N 232 - 110 31 116 20 32 156 7 118 69 83 - - - 40 24 65 135
(1100) 180-310 2V 12 151 56 134 33 17
1500 50-173 1N 236 - 110 33 121 20 36 171 7 118 65 83 - - - 38 30 65 135
(1620) 174-316 2V 12 166 54 144 40 22
2000 50-173 1N 240 - 110 35 121 20 36 171 7 118 65 83 - - - 38 30 65 135
(2120) 174-316 2V 12 166 54 144 40 22
2500 66-186 1N 315 - 148 44 146 23 46 179 10 134 76 107 - - - 43 36 83 195
(2630) 187-310 2V 15 182 200 63 170 52 30
3200 66-186 1N 315 - 148 44 146 23 46 179 10 134 76 107 - - - 43 36 83 195
(3350) 187-310 2V 15 182 200 63 170 52 30
5000 74-182 1N 435 - 211 53 145 28 52 183 13 150 85 151 - - - 40 39 120 195
(5200) 183-310 2V 20 197 229 73 194 62 35
6300 74-164 1N 435 - 211 53 145 28 52 183 13 150 85 151 - - - 40 39 120 195
(6400) 165-310 2V 20 197 229 73 194 62 35
7500 119-189 1N 494 - 230 69 250 40 74 213 15 220 136 186 - - - 45 48 150 270
(7750) 190-310 2V 30 241 323 115 278 80 45
10000 119-160 1N 494 - 230 69 250 40 74 231 15 220 136 186 - - - 45 48 150 270
(10300) 161-310 2V 30 241 323 115 278 80 45
12500 130-310 1N 630 - 286 83 318 45 74 210 15 246 128 239 - - - 50 75 200 365
(12900) 2V
16000 140-310 1N 630 - 286 91 318 45 84 194 15 246 128 267 - - - 50 75 200 365
(16600) 2V
20000 160-310 1N 736 - 350 95 321 55 100 199 20 280 150 292 - - - 45 80 250 555
(25900) 2V
25000 310 1N 834 - 400 97 298 60 106 135 20 318 180 347 - - - 50 85 300 555
(26000) 2V
(1) in Klammern - inklusive Hebezeug
