Yale - Rollfahrwerk Modell HTP

Rollfahrwerk Modell HTP
Das Rollfahrwerk dient dem genauen Positionieren und leichten Verfahren größerer Lasten. Es besitzt optimale Laufeigenschaften durch kugelgelagerte Laufrollen, die gekapselt und dauergeschmiert sind. Das Rollfahrwerk ist für einen weiten Trägerbereich und verschiedene Profile (z.B. INP, IPE und IPB) einstellbar. Die Laufrollen des Rollfahrwerks sind für eine maximale Trägerflanschneigung von 14 % ausgelegt. Die Vor- und Feineinstellung dazu erfolgt durch Drehen der ösentraverse, die für die zentrische Aufhängung des Rollfahrwerks sorgt und so seitliches Wandern auf der Traverse verhindert.
Das Aufsteigen des Fahrwerks wird durch Kippsicherungen verhindert. Die Ausstattung beinhaltet serienmäßige Radbruchstützen gemäß DIN 15018 und Maschinenrichtlinie.
Typ Tragkraft Trägerflansch-
breite b		 max.
Flanschdicke		 min.
Kurvenradius		 Nettogewicht Artikel-Nr. Preis*
Grösse A mit Trägerflanschbreiten bis 220 mm
HTP 0,5 A 500 kg 50 - 220 mm 25 mm 0,90 m 8,0 kg 4025092054874 168,30 EUR
HTP 1 A 1000 kg 50 - 220 mm 25 mm 0,90 m 9,0 kg 4025092054881 196,02 EUR
HTP 2 A 2000 kg 66 - 220 mm 25 mm 1,15 m 16,0 kg 4025092054898 255,42 EUR
HTP 3 A 3000 kg 74 - 220 mm 25 mm 1,40 m 32,0 kg 4025092054904 369,27 EUR
HTP 5 A 5000 kg 90 - 220 mm 25 mm 1,80 m 48,0 kg 4025092054911 561,33 EUR
Grösse B mit Trägerflanschbreiten bis 300 mm
HTP 0,5 B 500 kg 160 - 300 mm 40 mm 0,90 m 10,6 kg 4025092054928 242,55 EUR
HTP 1 B 1000 kg 160 - 300 mm 40 mm 0,90 m 12,0 kg 4025092054935 275,22 EUR
HTP 2 B 2000 kg 160 - 300 mm 40 mm 1,15 m 19,3 kg 4025092054942 362,34 EUR
HTP 3 B 3000 kg 160 - 300 mm 40 mm 1,40 m 35,8 kg 4025092054959 535,59 EUR
HTP 5 B 5000 kg 180 - 300 mm 40 mm 1,80 m 52,2 kg 4025092054966 765,27 EUR
* exkl. MwSt. Versandkostenfrei

Abmessungen

Bedienungsanleitung Rollfahrwerk HTP
Bedienungsanl.
 Katalog Rollfahrwerk HTP
Katalog

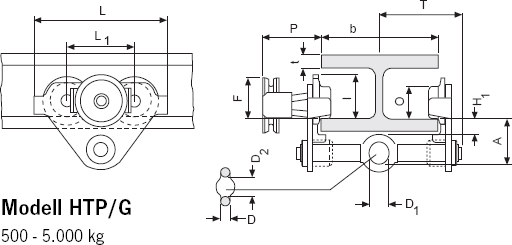

Rollfahrwerk HTP Skizze
Typ Tragkraft Abmessungen in mm
A D D1 D2 H1 I L L1 O P2 T
Grösse A mit Trägerflanschbreiten bis 220 mm
HTP 0,5 A 500 kg 77,0 16 25 30 30,5 71,5 260 130 60 146,0 146,0
HTP 1 A 1000 kg 82,5 17 30 35 30,5 71,5 260 130 60 150,0 150,0
HTP 2 A 2000 kg 98,5 22 40 47 30,5 95,5 310 150 80 155,0 155,0
HTP 3 A 3000 kg 114,0 26 48 58 30,0 131,0 390 180 112 160,0 160,0
HTP 5 A 5000 kg 132,5 33 60 70 30,0 142,5 450 209 125 167,5 167,5
Grösse B mit Trägerflanschbreiten bis 300 mm
HTP 0,5 B 500 kg 92,0 16 25 30 45,5 71,5 260 130 60 146,0 187,0
HTP 1 B 1000 kg 97,5 17 30 35 45,5 71,5 260 130 60 150,0 187,0
HTP 2 B 2000 kg 113,5 22 40 47 45,5 95,5 310 150 80 155,0 189,5
HTP 3 B 3000 kg 129,0 26 48 58 45,0 131,0 390 180 112 160,0 191,5
HTP 5 B 5000 kg 147,5 33 60 70 45,0 142,5 450 209 125 167,5 191,5

Kundenbewertung:

  Sehr zufrieden

  Von insgesamt 3 Bewertungen

Die einzelnen Kundenbewertungen zu diesem Artikel:

  Sehr zufrieden

??????

von: tom baak
vom: 24.05.2016		 'Sehr gut. Vielen Dank'

  Sehr zufrieden

Hervorragendes Fahrwerk

von: Kresser
vom: 09.08.2015		 Das Fahrwerk lässt sich sehr schnell und einfach montieren.
Es hat eine gute lauf Eigenschaft. Der Kettenzug kann über die Öse ohne Probleme ein- und ausgehängt werden. Das Rollfahrwerk macht auf mich einen sehr stabilen Eindruck.

  Zufrieden

Prima Fahrwerk

von: Sebastian E
vom: 04.07.2015		 Das Roll-Fahrwerk ließ sich schnell montieren. Das gefällt mir am meisten bei dem Fahrwerk. Man muss hier nicht kompliziert die Fahrwerkbreite mit Unterlegscheiben einstellen, sonder kann es direkt unter den Träger setzen und mit der Gewindestange auf die richtige breite einstellen.
Auch der restliche Eindruck fällt gut von mir Gut aus. Es wirkt sehr stabil.

Eine mögliche Schwachstelle könnte das feine Gewinde des Bolzen sein. Ich könnte mir vorstellen, dass dies durch Witterungseinfluss schnell in Mitleidenschaft gezogen wird. Das nehme ich für die leichte Montage aber gerne in kauf.
