Rollfahrwerk TSP

Kito - Rollfahrwerk TSP von 125 kg bis 3000 kg


Hersteller-Katalog Rollfahrwerk TSP
Katalog

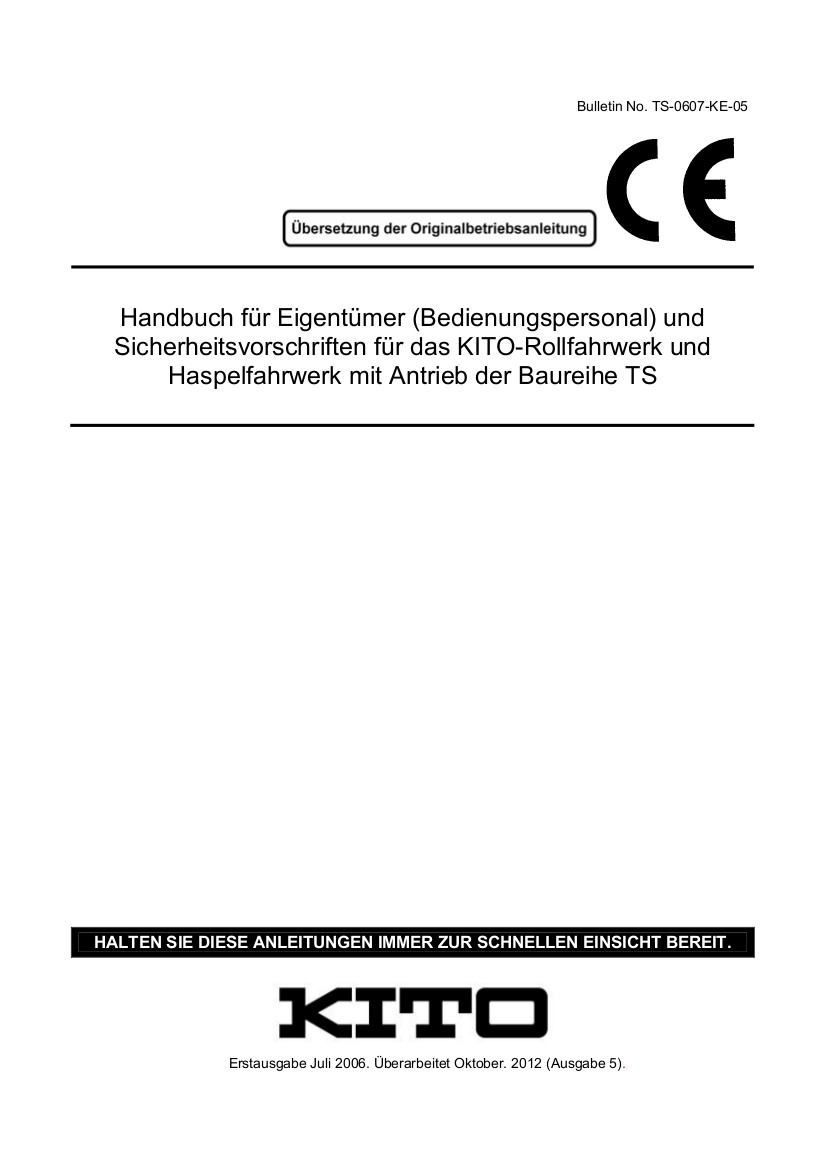

Bedienungsanleitung Rollfahrwerk TSP
Bedienungsanl.
Ausstattung
  • Tragfähigkeit von 500 kg – 5 t
  • Eigengewicht: 4,5 kg (TSP001 – TSP005)
  • Große Auswahl an Flanschbreiten
  • Wartungsfreie geschlossene Kugellager
  • Absturzsicherung und Gummipuffer
  • Für geneigte oder parallele Trägernflansche
  • Verbinder für starre Aufhängung und / oder Hakenaufhängung
  • Wärmebehandelte Laufrollen
/Kito/Fahrwerk/Rollfahrwerk_TSP.php
Typ Preis
Rollfahrwerk - TSP001Nennlast 125 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-163 mm, Eigengewicht 4,5 kg
149,98 EUR
Rollfahrwerk - TSP003Nennlast 250 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-163 mm, Eigengewicht 4,5 kg
149,98 EUR
Rollfahrwerk - TSP005Nennlast 500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-163 mm, Eigengewicht 4,5 kg
149,98 EUR

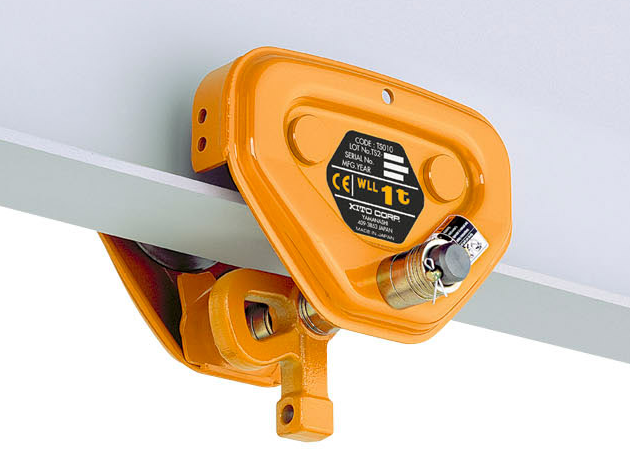

Rollfahrwerk - TSP010Nennlast 1000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 58-163 mm, Eigengewicht 8,0 kg
164,88 EUR
Rollfahrwerk - TSP015Nennlast 1500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-204 mm, Eigengewicht 14,0 kg
249,64 EUR
Rollfahrwerk - TSP020Nennlast 2000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-204 mm, Eigengewicht 14,0 kg
249,64 EUR
Rollfahrwerk - TSP025Nennlast 2500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-204 mm, Eigengewicht 23,0 kg
344,66 EUR
Rollfahrwerk - TSP030Nennlast 3000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-204 mm, Eigengewicht 23,0 kg
344,66 EUR
Rollfahrwerk - TSP050Nennlast 5000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 100-204 mm, Eigengewicht 50,0 kg
534,68 EUR
Rollfahrwerk - TSP001Nennlast 125 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-305 mm, Eigengewicht 4,5 kg
204,93 EUR
Rollfahrwerk - TSP003Nennlast 250 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-305 mm, Eigengewicht 4,5 kg
204,93 EUR
Rollfahrwerk - TSP005Nennlast 500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 50-305 mm, Eigengewicht 4,5 kg
204,93 EUR
Rollfahrwerk - TSP010Nennlast 1000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 58-305 mm, Eigengewicht 8,0 kg
253,37 EUR
Rollfahrwerk - TSP015Nennlast 1500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-305 mm, Eigengewicht 14,0 kg
365,15 EUR
Rollfahrwerk - TSP020Nennlast 2000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-305 mm, Eigengewicht 14,0 kg
365,15 EUR
Rollfahrwerk - TSP025Nennlast 2500 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-305 mm, Eigengewicht 23,0 kg
489,04 EUR
Rollfahrwerk - TSP030Nennlast 3000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 82-305 mm, Eigengewicht 23,0 kg
489,04 EUR
Rollfahrwerk - TSP050Nennlast 5000 kg
inkl. Absturzsicherung und Gummipuffer, Standard Flanschbreite 100-305 mm, Eigengewicht 50,0 kg
764,77 EUR
Tragkraft 125 kg 250 kg 500 kg 1000 kg 1500 kg 2000 kg 2500 kg 3000 kg
Typ TSP001 TSP003 TSP005 TSP010 TSP015 TSP020 TSP025 TSP030
kleinster Kurvenradius 1100 mm 1100 mm 1100 mm 1300 mm 1500 mm 2000 mm 2500 mm 3000 mm
Eigengewicht 4,5 kg 4,5 kg 4,5 kg 8,0 kg 14,0 kg 14,0 kg 23,0 kg 23,0 kg
Standard Flanschbreite 50-163 mm 50-163 mm 50-163 mm 50-163 mm 82-204 mm 82-204 mm 82-204 mm 82-204 mm
Preis * 149,98 EUR 149,98 EUR 149,98 EUR 164,88 EUR 249,64 EUR 249,64 EUR 344,66 EUR 344,66 EUR
Flanschbreite<305mm 50-305 mm 50-305 mm 50-305 mm 50-305 mm 82-305 mm 82-305 mm 82-305 mm 82-305 mm
Preis * 204,93 EUR 204,93 EUR 204,93 EUR 253,37 EUR 365,15 EUR 365,15 EUR 489,04 EUR 489,04 EUR



Rollfahrwerk TSP

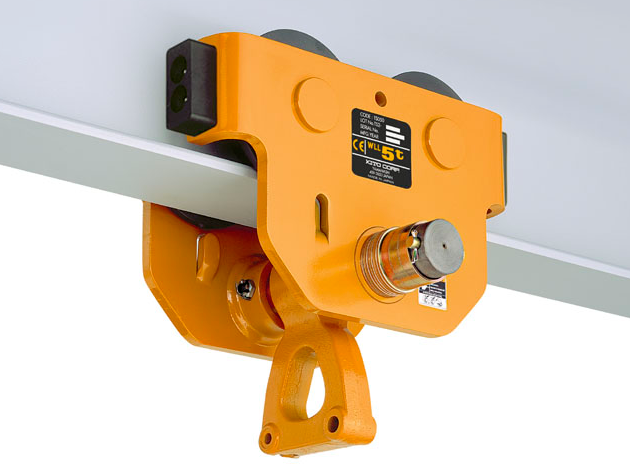

Kito - Rollfahrwerk TSP 5000 kg


Tragkraft 5000 kg
Typ TSP050
kleinster Kurvenradius 2300 mm
Eigengewicht 50,0 kg
Standard Flanschbreite 100-204 mm
Preis * 534,68 EUR
Flanschbreite<305mm 100-305 mm
Preis * 764,77 EUR

Fahrwerke

Fahrwerke sind ein unerläßlicher Helfer wenn es darum geht Lasten horizontal von A nach B zu bringen. Hebezeuge können Lasten zwar in die Höhe heben sind aber hilflos wenn sie Lasten in eine andere Richtung transportieren sollen. Es ist die Aufgabe des Fahrwerks Transporte in der Horizontalen zu übernehmen und dies möglichst mit geringem Widerstand. Ein leichter Druck gegen die Last und das Fahrwerk setzt sich in Bewegung. Diese Vision hat Kito inspiriert und mit seinem Rollfahrwerk TSP ein Fahrwerk auf den Markt gebracht, das in Punkto Leichtgängigkeit seines gleichen sucht.

Die Vorzüge des Rollfahrwerks TSP

Eine perfekte gekapselte Lagerung der vier wärmebehandelten aus Stahl gedrehten Räder reduzieren die Reibungsverluste auf ein Minimum. Zudem läßt die leichte und zugleich steife Blech-Konstruktion und die passgenaue robuste Bolzenaufnahmen keine Verwindungen zu. Die Seitenteile aus dickem Blech werden bis zu einer Tragkraft von 3 t profiliert um die Kräfte trotz niedrigem Eigengewichts unbeugsam aufnehmen zu können. Optisch mag man hier geteilter Meinung sein, aber den leichtgängigen Rolleigenschaften kommt dies vollends zu Gute. Das Fahrwerk ist durch die besondere Geometrie der Radprofile auf sowohl konische als auch gerade Trägerprofile zugeschnitten. Gummipuffer sind im Lieferumfang inbegriffen und verhindern Beschädigungen durch Kollision mit dem Trägerende. Das Verbindungsstück auf dem Tragbolzen ermöglicht ein leichtes einhaken von Flaschenzügen oder die feste Montage von Flaschenzügen oder Elektrokettenzügen aus dem Hause Kito.

Die Montage des TSP

Bei der Montage werden zunächst die Scheiben und Distanzhülsen seitlich vom Verbindungsstück auf den Tragbolzen gesetzt. Ihre Anzahl ist Flanschbreiten abhängig und geht aus der ausführlich beschriebenen Bedienungsanleitung hervor. Danach werden die Seitenteile aufgesteckt und lose verschraubt. Das Fahrwerk wird nun am Träger platziert und die restlichen Distanzstücke auf die Bolzenenden verteilt. Am Ende wird das Konstrukt mit den Kronenmuttern beidseitig verschraubt und mit Splinten gekontert. Das Einhängen des Hebewerkzeuges und die Funktionsproben über die gesamte Länge des Trägers bilden das krönende Finale einer gelungenen Anschaffung.

Lieferbereitschaft

Das Fahrwerk TSP ist Lagerware und kann in fast allen Größen innerhalb kürzester Zeit geliefert werden.
