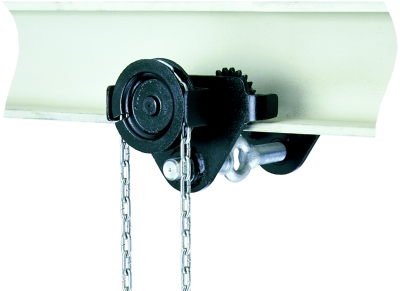

Yale - Haspelfahrwerk Modell HTG
Das Haspelfahrwerk dient dem genauen Positionieren und leichten Verfahren größerer Lasten mittels eines
Hand- oder Elektrohebezeugs. Es besitzt optimale Laufeigenschaften durch kugelgelagerte Laufrollen, die gekapselt und
dauergeschmiert sind. Das Haspelfahrwerk ist für einen weiten Trägerbereich und veschiedene Profile
(z.B. INP, IPE und IPB) einstellbar. Die Laufrollen sind für eine maximale Träger- flanschneigung von 14 % ausgelegt. Die
Vor- und Feineinstellung dazu erfolgt durch Drehen der Ösentraverse, die für die zentrische Aufhängung des
Hebezeugs sorgt und so seitliches Wandern auf der Traverse verhindert.
Das Aufsteigen des Haspelfahrwerks wird durch Kippsicherungen verhindert. Die Ausstattung beinhaltet serienmäßige Radbruchstützen gemäß DIN 15018 und Maschinenrichtlinie.
Das Aufsteigen des Haspelfahrwerks wird durch Kippsicherungen verhindert. Die Ausstattung beinhaltet serienmäßige Radbruchstützen gemäß DIN 15018 und Maschinenrichtlinie.
| Typ | Tragkraft | Trägerflansch- breite b |
max. Flansch- dicke t |
Kleinster Kurvenradius |
Netto- gewicht |
Artikel-Nr. | Preis* |
| Grösse A mit Trägerflanschbreiten bis 220 mm | |||||||
| HTG 0,5 A | 500 kg | 50 - 220 mm | 25 mm | 0,90 m | 9,7 kg | 4025092-074711 | 345,95 EUR |
| HTG 1 A | 1000 kg | 50 - 220 mm | 25 mm | 0,90 m | 11,2 kg | 4025092-074728 | 387,60 EUR |
| HTG 2 A | 2000 kg | 66 - 220 mm | 25 mm | 1,15 m | 18,0 kg | 4025092-074735 | 477,70 EUR |
| HTG 3 A | 3000 kg | 74 - 220 mm | 25 mm | 1,40 m | 35,4 kg | 4025092-074742 | 623,90 EUR |
| HTG 5 A | 5000 kg | 90 - 220 mm | 25 mm | 1,80 m | 51,8 kg | 4025092-074759 | 912,90 EUR |
| Grösse B mit Trägerflanschbreiten bis/über 300 mm | |||||||
| HTG 0,5 B | 500 kg | 160 - 300 mm | 40 mm | 0,90 m | 12,6 kg | 4025092-074766 | 477,70 EUR |
| HTG 1 B | 1000 kg | 160 - 300 mm | 40 mm | 0,90 m | 14,1 kg | 4025092-074841 | 527,00 EUR |
| HTG 2 B | 2000 kg | 160 - 300 mm | 40 mm | 1,15 m | 21,3 kg | 4025092-074773 | 637,50 EUR |
| HTG 3 B | 3000 kg | 160 - 300 mm | 40 mm | 1,40 m | 39,2 kg | 4025092-074780 | 891,65 EUR |
| HTG 5 B | 5000 kg | 180 - 300 mm | 40 mm | 1,80 m | 56,0 kg | 4025092-074797 | 1.267,35 EUR |
| HTG 8 B | 8000 kg | 125 - 310 mm | 40 mm | 1,80 m | 104,0 kg | 4025092-074803 | 1.990,70 EUR |
| HTG 10 B | 10000 kg | 125 - 310 mm | 40 mm | 1,80 m | 104,0 kg | 4025092-074810 | 1.995,80 EUR |
| HTG 15 B | 15000 kg | 125 - 310 mm | 40 mm | 5,00 m | 230,0 kg | 4025092-074827 | 4.459,10 EUR |
| HTG 20 B | 20000 kg | 125 - 310 mm | 40 mm | 5,00 m | 230,0 kg | 4025092-074834 | 4.594,25 EUR |
* exkl. MwSt. Versandkostenfrei

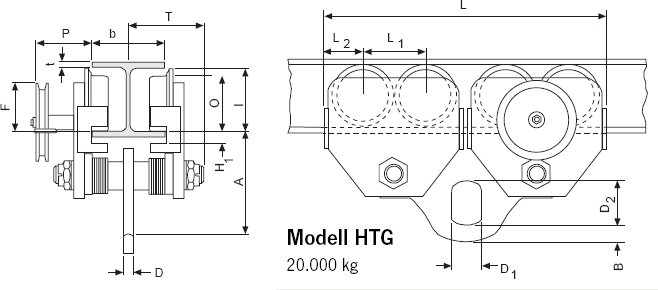

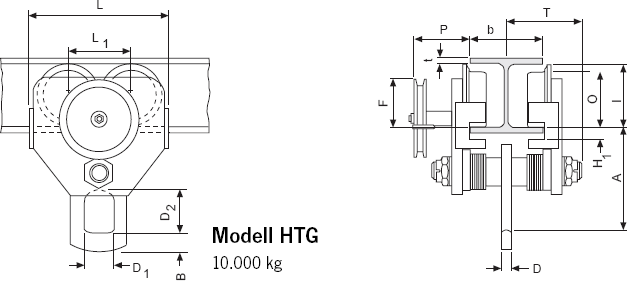

Abmessungen
Bedienungsanl.
Katalog
| Typ | Tragkraft | Abmessungen in mm | ||||||||||||||
| A | B | D | D1 | D2 | F | H1 | I | L | L1 | L2 | O | P | P2 | T | ||
| Grösse A mit Trägerflanschbreiten bis 220 mm | ||||||||||||||||
| HTG 0,5 A | 500 kg | 77,0 | - | 16 | 25 | 30 | 91,5 | 30,5 | 76,5 | 260 | 130 | - | 60 | 110 | 146,0 | 146,0 |
| HTG 1 A | 1000 kg | 82,5 | - | 17 | 30 | 35 | 91,5 | 30,5 | 76,5 | 260 | 130 | - | 60 | 110 | 150,0 | 150,0 |
| HTG 2 A | 2000 kg | 98,5 | - | 22 | 40 | 47 | 90,5 | 30,5 | 98,0 | 310 | 150 | - | 80 | 110 | 155,0 | 155,0 |
| HTG 3 A | 3000 kg | 114,0 | - | 26 | 48 | 58 | 107,5 | 30 | 132,5 | 390 | 180 | - | 112 | 110 | 160,0 | 160,0 |
| HTG 5 A | 5000 kg | 132,5 | - | 33 | 60 | 70 | 149,5 | 30 | 148,5 | 450 | 209 | - | 125 | 110 | 167,5 | 167,5 |
| Grösse B mit Trägerflanschbreiten bis/über 300 mm | ||||||||||||||||
| HTG 0,5 B | 500 kg | 92,0 | - | 16 | 25 | 30 | 91,5 | 45,5 | 76,5 | 260 | 130 | - | 60 | 110 | 146,0 | 187,0 |
| HTG 1 B | 1000 kg | 97,5 | - | 17 | 30 | 35 | 91,5 | 45,5 | 76,5 | 260 | 130 | - | 60 | 110 | 150,0 | 187,0 |
| HTG 2 B | 2000 kg | 113,5 | - | 22 | 40 | 47 | 90,5 | 45,5 | 98,0 | 310 | 150 | - | 80 | 110 | 155,0 | 189,5 |
| HTG 3 B | 3000 kg | 129,0 | - | 26 | 48 | 58 | 107,5 | 45 | 132,5 | 390 | 180 | - | 112 | 110 | 160,0 | 191,5 |
| HTG 5 B | 5000 kg | 147,5 | - | 33 | 60 | 70 | 149,5 | 45 | 148,5 | 450 | 209 | - | 125 | 110 | 167,5 | 191,5 |
| HTG 8 B | 8000 kg | 276,0 | 52 | 30 | 80 | 114 | 113,0 | 45 | 170,0 | 430 | 200 | - | 150 | 163 | - | 270,0 |
| HTG 10 B | 10000 kg | 276,0 | 52 | 30 | 80 | 114 | 113,0 | 45 | 170,0 | 430 | 200 | - | 150 | 163 | - | 270,0 |
| HTG 15 B | 15000 kg | 270,0 | 70 | 350 | 110 | 155 | 113,0 | 45 | 170,0 | 870 | 200 | 115 | 150 | 163 | - | 270,0 |
| HTG 20 B | 20000 kg | 270,0 | 70 | 350 | 110 | 155 | 113,0 | 45 | 170,0 | 870 | 200 | 115 | 150 | 163 | - | 270,0 |
