Trägerklemmverbindunger Typ A


Trägerklemmverbindung Typ A
Bauaufsichtlich zugelassene Klemme auch für dynamische Belastungen (z.B. Krane). Hohe Sicherheit durch Verdrehsicherungen am Trägerflansch. Montageerleichterung durch Schraubenkopfaufnahme. Flanschneigungen bis zu 8º möglich.

Einlegeteil zum Ausfüllen der Vertiefung von Typ A. Dadurch entsteht eine ebene Auflage zum Anziehen der Mutter.
Einlegestück Typ W Einlegestück Typ W
Hersteller-Katalog Typ_A
Katalog

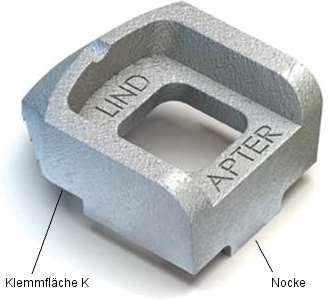

Der Trägerklemmverbinder Typ A wird mit 3 unterschiedlich langen Nocken angeboten, um sich dem Trägerprofil optimal anpassen zu können.
Die Nockenhöhe ist korrekt ausgewählt, wenn der Flansch allein mit der Klemmfläche K geklemmt wird und die Klemmennase frei steht. Für größere Klemmdicken werden spezielle Unterlegteile eingesetzt. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.

/Lindapter/Traegerklemme_A.php
Typ Preis
Trägerklemme Typ A10 für Schraube M10 - 8.8, galv. verz., mit RezessAnziehmoment 20 Nm
Nockenhöhe V = kurz (4 mm)
2,34 EUR
Trägerklemme Typ A12 für Schraube M12 - 8.8, galv. verz., mit RezessAnziehmoment 69 Nm
Nockenhöhe V = kurz (4,5 mm)
3,26 EUR
Trägerklemme Typ A16 für Schraube M16 - 8.8, galv. verz., mit RezessAnziehmoment 147 Nm
Nockenhöhe V = kurz (5,5 mm)
4,50 EUR
Trägerklemme Typ A20 für Schraube M20 - 8.8, galv. verz., mit RezessAnziehmoment 285 Nm
Nockenhöhe V = kurz (7 mm)
6,33 EUR
Trägerklemme Typ A24 für Schraube M24 - 8.8, galv. verz., mit RezessAnziehmoment 491 Nm
Nockenhöhe V = kurz (9 mm)
17,24 EUR
Trägerklemme Typ A08 für Schraube M8 - 8.8, galv. verz., mit RezessAnziehmoment 6 Nm
Nockenhöhe V = mittel (4 mm)
1,17 EUR
Trägerklemme Typ A10 für Schraube M10 - 8.8, galv. verz., mit RezessAnziehmoment 20 Nm
Nockenhöhe V = mittel (5 mm)
2,34 EUR
Trägerklemme Typ A12 für Schraube M12 - 8.8, galv. verz., mit RezessAnziehmoment 69 Nm
Nockenhöhe V = mittel (6 mm)
3,26 EUR
Trägerklemme Typ A16 für Schraube M16 - 8.8, galv. verz., mit RezessAnziehmoment 147 Nm
Nockenhöhe V = mittel (8 mm)
4,50 EUR
Trägerklemme Typ A20 für Schraube M20 - 8.8, galv. verz., mit RezessAnziehmoment 285 Nm
Nockenhöhe V = mittel (10 mm)
6,33 EUR
Trägerklemme Typ A24 für Schraube M24 - 8.8, galv. verz., mit RezessAnziehmoment 491 Nm
Nockenhöhe V = mittel (12 mm)
17,24 EUR
Trägerklemme Typ A10 für Schraube M10 - 8.8, galv. verz., mit RezessAnziehmoment 20 Nm
Nockenhöhe V = lang (7 mm)
2,34 EUR
Trägerklemme Typ A12 für Schraube M12 - 8.8, galv. verz., mit RezessAnziehmoment 69 Nm
Nockenhöhe V = lang (9,5 mm)
3,26 EUR
Trägerklemme Typ A16 für Schraube M16 - 8.8, galv. verz., mit RezessAnziehmoment 147 Nm
Nockenhöhe V = lang (11 mm)
4,50 EUR
Trägerklemme Typ A20 für Schraube M20 - 8.8, galv. verz., mit RezessAnziehmoment 285 Nm
Nockenhöhe V = lang (12,5 mm)
6,33 EUR
Trägerklemme Typ A24 für Schraube M24 - 8.8, galv. verz., mit RezessAnziehmoment 491 Nm
Nockenhöhe V = lang (16 mm)
17,24 EUR

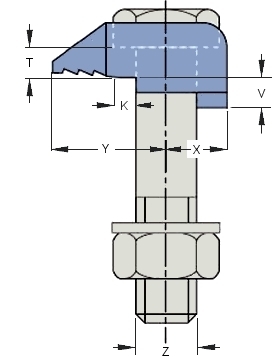

Artikel-Nr.

Schraube 8.8
Z
zul. Belastung (1)
(Sicherheitsfaktor 5:1)
Anzieh-
drehmoment
Abmessungen in mm Preis*
Zug
1 Schraube
Schub
2 Schrauben
Y X Nockenhöhe
V
T Breite
Nockenhöhe kurz
A10 kurz M10 1,5 kN - 20 Nm 20 11 4 5 26 2,34 EUR
A12 kurz M12 4,5 kN 0,9 kN 69 Nm 26 13 4,5 6 29 3,26 EUR
A16 kurz M16 8,5 kN 1,7 kN 147 Nm 30 16 5,5 8 36 4,50 EUR
A20 kurz M20 13,2 kN 2,6 kN 285 Nm 36 19 7 10 46 6,33 EUR
A24 kurz M24 19,0 kN 3,8 kN 491 Nm 48 25 9 12 55 17,24 EUR
Nockenhöhe mittel
A08 mittel M8 1,0 kN - 6 Nm 16 8 4 4 20 1,17 EUR
A10 mittel M10 1,5 kN - 20 Nm 20 11 5 5 26 2,34 EUR
A12 mittel M12 4,5 kN 0,9 kN 69 Nm 26 13 6 6 29 3,26 EUR
A16 mittel M16 8,5 kN 1,7 kN 147 Nm 30 16 8 8 36 4,50 EUR
A20 mittel M20 13,2 kN 2,6 kN 285 Nm 36 19 10 10 46 6,33 EUR
A24 mittel M24 19,0 kN 3,8 kN 491 Nm 48 25 12 12 55 17,24 EUR
Nockenhöhe lang
A10 lang M10 1,5 kN - 20 Nm 20 11 7 5 26 2,34 EUR
A12 lang M12 4,5 kN 0,9 kN 69 Nm 26 13 9,5 6 29 3,26 EUR
A16 lang M16 8,5 kN 1,7 kN 147 Nm 30 16 11 8 36 4,50 EUR
A20 lang M20 13,2 kN 2,6 kN 285 Nm 36 19 12,5 10 46 6,33 EUR
A24 lang M24 19,0 kN 3,8 kN 491 Nm 48 25 16 12 55 17,24 EUR
Trägerklemmverbindung Typ A


Hinweis: Für höhere Belastungen eignet sich der Typ AF
Typische Anwendungen Trägerklemmverbindung Typ A Trägerklemmverbindung Typ A

Die Produkte A und B werden mit Schrauben (Festigkeitsklasse 8.8) als Klemme für die unterschiedlichsten Verbindungen und Abhängungen an Trägern montiert. Bohren oder Schweißen ist überflüssig. Beide Produkte haben eine Verdrehsicherung, den Anschlag, der vor den Flansch stößt und ein Verdrehen verhindert. Die verschiedenen Nockenhöhen (Maß N) ermöglichen die Anpassung des Lindapters an die jeweils zu klemmenden Trägerflanschstärken. Zur Erweiterung der Klemmstärke stehen Unterlegteile zur Verfügung. Die Auswahl der richtigen Nockenhöhe und der dazugehörigen Unterlegteile finden Sie auf der Auswahltabelle beschrieben. (Dabei ist eine Toleranz von 0/-1 mm gemäß Zulassung zu beachten.)
Die Übertragung der Klemmkraft erfolgt über die gerade Klemmfläche und den Nocken. Die Nase bleibt immer unbelastet.
Typ A hat eine Vertiefung zur Schraubenkopfaufnahme, dadurch wird ein zweiter Schraubenschlüssel bei der Montage überflüssig, der Typ B hat dagegen eine ebene Auflagefläche, so daß die Mutter, bzw. der Schraubenkopf angezogen werden kann. Typ B kann mit Schrauben, aber auch mit Gewindestangen oder Rundbügeln eingesetzt werden.
Die Lindapter Kreuzverbindung bestehend aus den Typen A und B in den Größen M12 und M24 ist bauaufsichtlich zugelassen vom Deutschen Institut für Bautechnik, Berlin.
