Trägerklemmverbindunger Typ BR
Vielseitig einsetzbare Klemme für Schienenprofile und Stahlträger. Hohe Sicherheit durch Verdrehsicherung
am Trägerflansch. Geeignet auch bei Langlöchern. Flanschneigungen bis zu 8° möglich.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf rechts herunter.
Katalog
Die Klemme Typ BR ist mit zwei unterschiedlich großen Nockenlängen lieferbar.Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf rechts herunter.
/Lindapter/Typ_BR.php
| Typ | Preis |
| Artikel-Nr. |
Schraube 8.8 Z |
zul. Belastung (Sicherheitsfaktor 5:1) |
Anzieh- moment |
Abmessungen in mm | ||||||
| Zug 1 Schraube |
Schub 2 Schrauben |

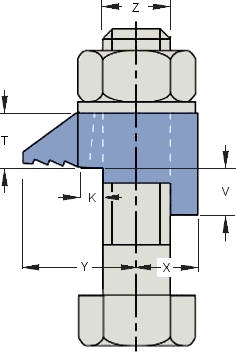

Y | X | Nockenhöhe V |
T | Breite | ||||
| Klemmen Typ BR mit kurzer Nockenhöhe | ||||||||||
| BR12 kurz | M12 | 4,5 kN | 0,9 kN | 69 Nm | 26 | 13 | 4 | 13 | 29 | |
| BR16 kurz | M16 | 8,5 kN | 1,7 kN | 147 Nm | 30 | 16 | 6 | 16 | 35 | |
| BR20 kurz | M20 | 13,2 kN | 2,6 kN | 285 Nm | 36 | 19 | 7 | 19 | 42 | |
| BR24 kurz | M24 | 19,0 kN | 3,8 kN | 491 Nm | 48 | 25 | 9 | 25 | 54 | |
| Klemmen Typ BR mit mittlerer Nockenlänge | ||||||||||
| BR12 mittel | M12 | 4,5 kN | 0,9 kN | 69 Nm | 26 | 13 | 6 | 13 | 29 | |
| BR16 mittel | M16 | 8,5 kN | 1,7 kN | 147 Nm | 30 | 16 | 8 | 16 | 35 | |
| BR20 mittel | M20 | 13,2 kN | 2,6 kN | 285 Nm | 36 | 19 | 10 | 19 | 42 | |
| BR24 mittel | M24 | 19,0 kN | 3,8 kN | 491 Nm | 48 | 25 | 12 | 25 | 54 | |
* exkl. MwSt. zzgl. Versandkosten
