Trägerklemmverbindung Typ AF

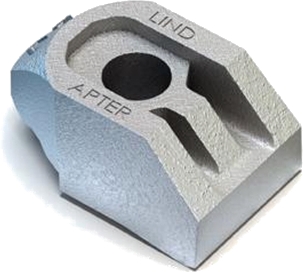

Klemme für hohe Schubbelastungen. Bevorzugt mit Typ CF kombinierbar. Hohe Sicherheit durch Verdrehsicherung am Trägerflansch. Montageerleichterung durch Schraubenkopfaufnahme. Geeignet auch bei Langlöchern. Flanschneigungen bis 10º möglich.

Hersteller-Katalog Typ_AF
Katalog
Einlegeteil für Typ AFW Das umkehrbare Einlegeteil AFW ist optional für unterschiedliche Anwendungen erhältlich. Es gleicht die Vertiefung des Typs AF aus und dient als Auflage für Mutter oder Schraubenkopf. Bei Ermittlung der Schraubenlänge Maß T addieren. Für größere Klemmdicken werden spezielle Unterlegteile eingesetzt.

Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.


/Lindapter/Typ_AF.php
Typ Preis
Klemme Typ AF12 für Schraube M12 - 8.8, feuerverzinktAnziehmoment 90 Nm
Nockenhöhe V = kurz (5 mm). Typ AF für hohe Schubkräfte geeignet.
10,74 EUR
Klemme Typ AF16 für Schraube M16 - 8.8, feuerverzinktAnziehmoment 240 Nm
Nockenhöhe V = kurz (8 mm). Typ AF für hohe Schubkräfte geeignet.
14,99 EUR
Klemme Typ AF20 für Schraube M20 - 8.8, feuerverzinktAnziehmoment 470 Nm
Nockenhöhe V = kurz (10 mm). Typ AF für hohe Schubkräfte geeignet.
19,41 EUR
Klemme Typ AF24 für Schraube M24 - 8.8, feuerverzinktAnziehmoment 800 Nm
Nockenhöhe V = kurz (15 mm). Typ AF für hohe Schubkräfte geeignet.
0,00 EUR
Klemme Typ AF12 für Schraube M12 - 8.8, feuerverzinktAnziehmoment 90 Nm
Nockenhöhe V = mittel (12,5mm). Typ AF für hohe Schubkräfte geeignet.
10,74 EUR
Klemme Typ AF16 für Schraube M16 - 8.8, feuerverzinktAnziehmoment 240 Nm
Nockenhöhe V = mittel (15 mm). Typ AF für hohe Schubkräfte geeignet.
14,99 EUR
Klemme Typ AF20 für Schraube M20 - 8.8, feuerverzinktAnziehmoment 470 Nm
Nockenhöhe V = mittel (18 mm). Typ AF für hohe Schubkräfte geeignet.
19,41 EUR
Klemme Typ AF24 für Schraube M24 - 8.8, feuerverzinktAnziehmoment 800 Nm
Nockenhöhe V = mittel (30 mm). Typ AF für hohe Schubkräfte geeignet.
0,00 EUR
Ausgleichscheibe AF12CW für Schraube M12, feuerverzinktHöhe 2 mm
für Klemmen AF
1,17 EUR
Ausgleichscheibe AF16CW für Schraube M16, feuerverzinktHöhe 2 mm
für Klemmen AF
1,34 EUR
Ausgleichscheibe AF20CW für Schraube M20, feuerverzinktHöhe 2 mm
für Klemmen AF
2,01 EUR
Ausgleichscheibe AF12P1 für Schraube M12, feuerverzinktHöhe 5 mm
für Klemmen AF
4,01 EUR
Ausgleichscheibe AF16P1 für Schraube M16, feuerverzinktHöhe 5 mm
für Klemmen AF
4,26 EUR
Ausgleichscheibe AF20P1 für Schraube M20, feuerverzinktHöhe 5 mm
für Klemmen AF
5,00 EUR
Ausgleichscheibe AF12P2 für Schraube M12, feuerverzinktHöhe 10 mm
für Klemmen AF
4,43 EUR
Ausgleichscheibe AF16P2 für Schraube M16, feuerverzinktHöhe 10 mm
für Klemmen AF
4,50 EUR
Ausgleichscheibe AF20P2 für Schraube M20, feuerverzinktHöhe 10 mm
für Klemmen AF
5,42 EUR
Artikel-Nr. Schraube zul. Belastung
(5:1) Sicherheitsfaktor (2:1)
Anzieh-
moment

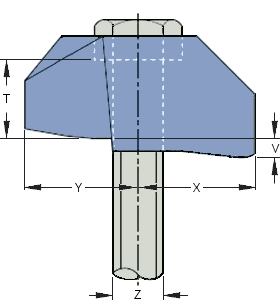

Abmessungen in mm Preis *
Zug
1 Schraube
Schub1) 2 Schrauben Y X Nocken
höhe
V
T Breite
Z Festig-
keit
Träger
lackiert2)
Träger
verzinkt
Typ
AF
Typ AF
mit AFW
Nockenhöhe kurz - Schraubenfestigkeit 8.8
AF12 kurz M12 8.8 8,5 kN 3,4 kN 3,9 kN 90 Nm 29 27 5 17 22 39 10,74 EUR
AF16 kurz M16 8.8 16,0 kN 8,0 kN 10,0 kN 240 Nm 35 37 8 22 27 49 14,99 EUR
AF20 kurz M20 8.8 26,3 kN 13,0 kN 16,0 kN 470 Nm 40 39 10 25 31 56 19,41 EUR
AF24 kurz M24 8.8 40,0 kN 24,0 kN 30,0 kN 800 Nm 48 60 15 32 42 82 auf Anfr.
Nockenhöhe kurz - Schraubenfestigkeit 10.9
AF12 kurz M12 10.94) 10,0 kN 4,0 kN 5,2 kN 130 Nm 29 27 5 17 22 39 10,74 EUR
AF16 kurz M16 10.94) 19,5 kN 11,0 kN 12,0 kN 300 Nm 35 37 8 22 27 49 14,99 EUR
AF20 kurz M20 10.94) 30,0 kN 20,0 kN 25,0 kN 647 Nm 40 39 10 25 31 56 19,41 EUR
AF24 kurz M24 10.94) 62,5 kN3) 28,0 kN 35,0 kN 1000 Nm 48 60 15 32 42 82 auf Anfr.
Nockenhöhe lang - Schraubenfestigkeit 8.8
AF12 mittel M12 8.8 8,5 kN 3,4 kN 3,9 kN 90 Nm 29 27 12,5 17 22 39 10,74 EUR
AF16 mittel M16 8.8 16,0 kN 8,0 kN 10,0 kN 240 Nm 35 37 15 22 27 49 14,99 EUR
AF20 mittel M20 8.8 26,3 kN 13,0 kN 16,0 kN 470 Nm 40 39 18 25 31 56 19,41 EUR
AF24 mittel M24 8.8 40,0 kN 24,0 kN 30,0 kN 800 Nm 48 60 30 32 42 82 auf Anfr.
Nockenhöhe lang - Schraubenfestigkeit 10.9
AF12 mittel M12 10.94) 10,0 kN 4,0 kN 5,2 kN 130 Nm 29 27 12,5 17 22 39 10,74 EUR
AF16 mittel M16 10.94) 19,5 kN 11,0 kN 12,0 kN 300 Nm 35 37 15 22 27 49 14,99 EUR
AF20 mittel M20 10.94) 30,0 kN 20,0 kN 25,0 kN 647 Nm 40 39 18 25 31 56 19,41 EUR
AF24 mittel M24 10.94) 62,5 kN 28,0 kN 35,0 kN 1000 Nm 48 60 30 32 42 82 auf Anfr.
Trägerklemmverbindung Typ A
Typische Anwendungen
Trägerklemmverbindung Typ AF Trägerklemmverbindung Typ AF


Das Produkt AF wurde speziell zur Aufnahme von hohen Schubkräften entwickelt. Durch die Verwendung von sphärolithischem Gußeisen und Schrauben der Festigkeit 8.8 oder 10.9 ist eine erhebliche Erhöhung des Anziehmomentes möglich. Der AF eignet sich für Flansche mit einer Neigung von max. 10°.

Zwischenstück

Mit dem Zwischenstück AFW kann die Klemme für zwei Anwendungsfälle benutzt werden. Die Vertiefung kann mit dem Zwischenstück ausgefüllt werden. Der AF hat dann eine Schraubenkopfauflage wie der Typ B. Wird das Zwischenstück umgedreht eingelegt, entsteht eine Schraubenkopfaufnahme für HV-Schrauben.

Zwischenplatte

Die Aufnahme der hohen Schubkräfte durch den AF erfordert höhere Anziehmomente. Deshalb muß die Verbindung mit einer hochfesten Zwischenplatte montiert werden. Für eine darüber hinausgehende Erhöhung der Schubkräfte ist eine spezielle Zwischenplatte erforderlich, die auf Anfrage von Lindapter erstellt werden kann.

Unterlegscheiben

Spezielle Unterlegscheiben sind erforderlich, um für den AF die richtigen Kombinationen für die einzelnen Flanschstärken zu gewährleisten.
