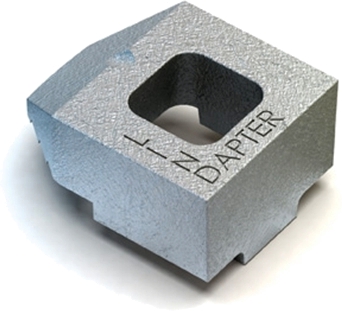

Trägerklemmverbindunger Typ B
Bauaufsichtlich zugelassene Klemme auch für dynamische Belastungen (z.B. Krane). Hohe Sicherheit durch Verdreh -
sicherung am Trägerflansch. Alternativ zur Schraube sind Gewindestangen, Rundbügel usw. möglich.
Flanschneigungen bis zu 8º möglich.
Die Nockenhöhe ist korrekt ausgewählt, wenn der Flansch allein mit der Klemmfläche K geklemmt wird und die Klemmennase frei steht. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Flanschneigungen bis zu 8º möglich.
Katalog
Der Trägerklemmverbinder Typ B wird mit drei unterschiedlich langen Nocken angeboten, um sich dem Trägerprofil
optimal anpassen zu können.Die Nockenhöhe ist korrekt ausgewählt, wenn der Flansch allein mit der Klemmfläche K geklemmt wird und die Klemmennase frei steht. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
/Lindapter/Typ_B.php
| Typ | Preis | |
| Trägerklemme Typ B10 für Schraube M10 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 20 Nm Nockenhöhe V = kurz (4 mm) | 3,49 EUR |
| Trägerklemme Typ B12 für Schraube M12 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 69 Nm Nockenhöhe V = kurz (4,5 mm) | 4,69 EUR |
| Trägerklemme Typ B16 für Schraube M16 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 147 Nm Nockenhöhe V = kurz (5,5 mm) | 7,06 EUR |
| Trägerklemme Typ B20 für Schraube M20 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 285 Nm Nockenhöhe V = kurz (7 mm) | 11,64 EUR |
| Trägerklemme Typ B24 für Schraube M24 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 491 Nm Nockenhöhe V = kurz (9 mm) | 24,74 EUR |
| Trägerklemme Typ B08 für Schraube M8 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 6 Nm Nockenhöhe V = mittel (4 mm) | 1,84 EUR |
| Trägerklemme Typ B10 für Schraube M10 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 20 Nm Nockenhöhe V = mittel (5 mm) | 3,49 EUR |
| Trägerklemme Typ B12 für Schraube M12 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 69 Nm Nockenhöhe V = mittel (6 mm) | 4,69 EUR |
| Trägerklemme Typ B16 für Schraube M16 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 147 Nm Nockenhöhe V = mittel (8 mm) | 7,06 EUR |
| Trägerklemme Typ B20 für Schraube M20 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 285 Nm Nockenhöhe V = mittel (10 mm) | 11,64 EUR |
| Trägerklemme Typ B24 für Schraube M24 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 491 Nm Nockenhöhe V = mittel (12 mm) | 24,74 EUR |
| Trägerklemme Typ B10 für Schraube M10 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 20 Nm Nockenhöhe V = lang (7 mm) | 3,49 EUR |
| Trägerklemme Typ B12 für Schraube M12 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 69 Nm Nockenhöhe V = lang (9,5 mm) | 4,69 EUR |
| Trägerklemme Typ B16 für Schraube M16 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 147 Nm Nockenhöhe V = lang (11 mm) | 7,06 EUR |
| Trägerklemme Typ B20 für Schraube M20 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 285 Nm Nockenhöhe V = lang (12,5 mm) | 11,64 EUR |
| Trägerklemme Typ B24 für Schraube M24 - 8.8, galv. verz., mit glatter Auflage | Anziehmoment 491 Nm Nockenhöhe V = lang (16 mm) | 24,74 EUR |
| Artikel-Nr. |
Schraube 8.8 Z |
zul. Belastung (1) (Sicherheitsfaktor 5:1) |
Anzieh- drehmoment |

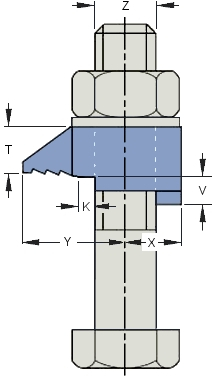

Abmessungen in mm | Preis * | |||||
| Zug 1 Schraube |
Schub 2 Schrauben |
Y | X | Nockenhöhe V |
T | Breite | ||||
| Nockenhöhe kurz | ||||||||||
| B10 kurz | M10 | 1,5 kN | - | 20 Nm | 20 | 11 | 4 | 10 | 26 | 3,49 EUR |
| B12 kurz | M12 | 4,5 kN | 0,9 kN | 69 Nm | 26 | 13 | 4,5 | 12 | 29 | 4,69 EUR |
| B16 kurz | M16 | 8,5 kN | 1,7 kN | 147 Nm | 30 | 16 | 5,5 | 16 | 36 | 7,06 EUR |
| B20 kurz | M20 | 13,2 kN | 2,6 kN | 285 Nm | 36 | 19 | 7 | 20 | 46 | 11,64 EUR |
| B24 kurz | M24 | 19,0 kN | 3,8 kN | 491 Nm | 48 | 25 | 9 | 24 | 55 | 24,74 EUR |
| Nockenhöhe mittel | ||||||||||
| B08 mittel | M8 | 1,0 kN | - | 6 Nm | 16 | 8 | 4 | 8 | 20 | 1,84 EUR |
| B10 mittel | M10 | 1,5 kN | - | 20 Nm | 20 | 11 | 5 | 10 | 26 | 3,49 EUR |
| B12 mittel | M12 | 4,5 kN | 0,9 kN | 69 Nm | 26 | 13 | 6 | 12 | 29 | 4,69 EUR |
| B16 mittel | M16 | 8,5 kN | 1,7 kN | 147 Nm | 30 | 16 | 8 | 16 | 36 | 7,06 EUR |
| B20 mittel | M20 | 13,2 kN | 2,6 kN | 285 Nm | 36 | 19 | 10 | 20 | 46 | 11,64 EUR |
| B24 mittel | M24 | 19,0 kN | 3,8 kN | 491 Nm | 48 | 25 | 12 | 24 | 55 | 24,74 EUR |
| Nockenhöhe lang | ||||||||||
| B10 lang | M10 | 1,5 kN | - | 20 Nm | 20 | 11 | 7 | 10 | 26 | 3,49 EUR |
| B12 lang | M12 | 4,5 kN | 0,9 kN | 69 Nm | 26 | 13 | 9,5 | 12 | 29 | 4,69 EUR |
| B16 lang | M16 | 8,5 kN | 1,7 kN | 147 Nm | 30 | 16 | 11 | 16 | 36 | 7,06 EUR |
| B20 lang | M20 | 13,2 kN | 2,6 kN | 285 Nm | 36 | 19 | 12,5 | 20 | 46 | 11,64 EUR |
| B24 lang | M24 | 19,0 kN | 3,8 kN | 491 Nm | 48 | 25 | 16 | 24 | 55 | 24,74 EUR |
* exkl. MwSt. zzgl. Versandkosten
1) Für dynamische Belastungen siehe DIBT-Zulassung Nr. Z-14.4-2
1) Für dynamische Belastungen siehe DIBT-Zulassung Nr. Z-14.4-2
Hinweis: Für höhere Belastungen eignet sich der Typ AF
