Seilwinde zur Konsolenmontage Typ BHW

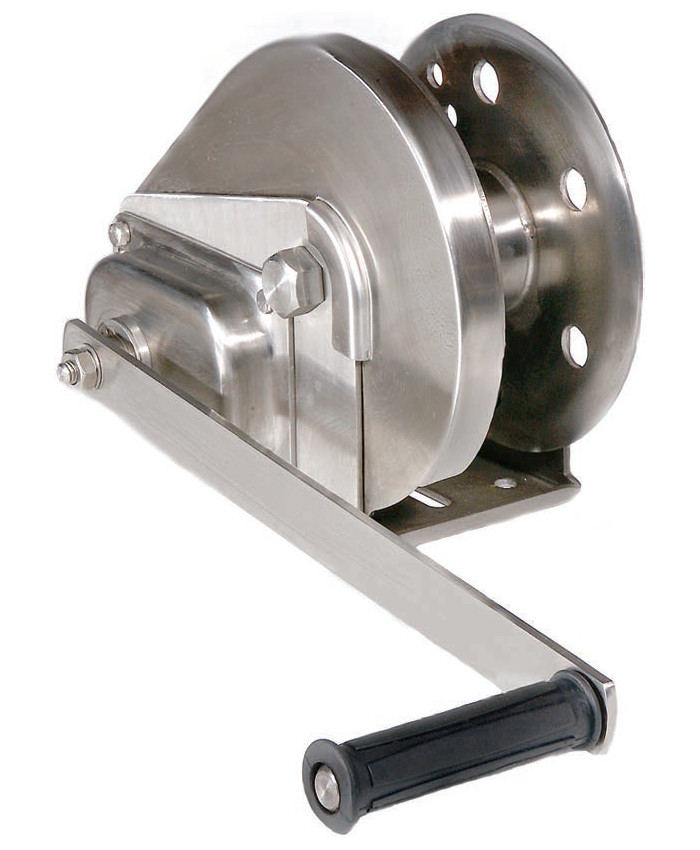

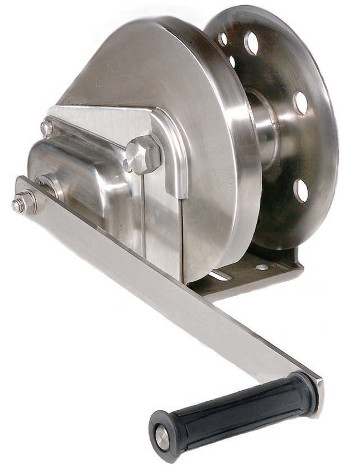

Delta - Handseilwinde Typ BHW

Ausstattung
  • Für Hubarbeiten zugelassen
  • Verfügbar in verzinkt oder Edelstahl Ausführung
  • Automatische Bremswirkung in jeder Kurbelstellung
  • Kompakt und leicht
  • Große Seilaufnahme
  • Ergonomischer Griff an Handkurbel
  • Zur Montage auf Konsolen geeignet.
  • Drahtseile werden separat verkauft.
Typ BHW.1200 BHW.1200.RV BHW.1800 BHW.1800.RV BHW.2600 BHW.2600.RV
Seilzugfähigkeit in 1. Lage 550 kg 440 kg 825 kg 660 kg 1200 kg 960 kg
Ausführung Verzinkt Edelstahl Verzinkt Edelstahl Verzinkt Edelstahl
Seilzugfähigkeit in 3. Lage 392 kg 314 kg 562 kg 450 kg 844 kg 675 kg
Max. Kurbelkraft in der 1. Lage 180 N 180 N 190 N 190 N 190 N 190 N
Getriebeübersetzung 1:4 1:4 1:5 1:5 1:9 1:9
Trommeldurchmesser 50 mm 50 mm 60 mm 60 mm 76 mm 76 mm
empf. Seildurchmesser 5 mm 5 mm 7 mm 7 mm 8 mm 8 mm
max. Seilaufnahme 20 m 20 m 20 m 20 m 13 m 13 m
Netto Gewicht 3,3 kg 3,3 kg 8,0 kg 8,0 kg 11,5 kg 11,5 kg
Preis * 76,56 EUR 262,68 EUR 99,00 EUR 434,28 EUR 113,52 EUR 605,88 EUR
* exkl. MwSt. zzgl. Versandkosten
/Delta/Seilwinde/Seilwinde_BHW.php
Typ Preis

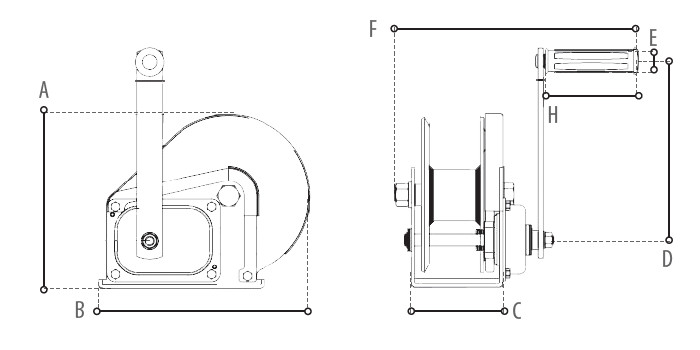

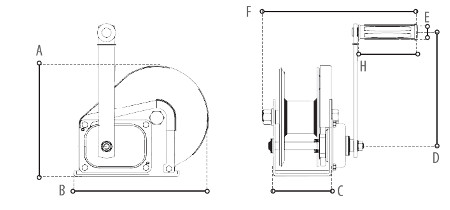

Seilwinde BHW - Skizze

Abmessungen


Typ BHW.1200 BHW.1200.RV BHW.1800 BHW.1800.RV BHW.2600 BHW.2600.RV
A, mm 156 156 203 203 216 216
B, mm 184 184 256 256 293 293
C, mm 88 88 107 107 127 127
D, mm 210 210 319 319 319 319
E, mm 27 27 27 27 27 27
F, mm 272 272 283 283 305 305
H, mm 109 109 109 109 109 109

Zubehör

Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Die relativ hohe Anzahl von 19 Drähten innerhalb der 6 Litzen, macht das Seil weich und biegsam. Mit der flexiblen Fasereinlage (FC) im Innern eignet sich diese Konstruktion besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden.
Windenseil
verzinkt und flexibel		 Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66
Seil-Ø 8 mm 49,61 68,31 87,01 105,71 124,41 143,11 161,81 180,51 199,21 217,91

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel		 Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
