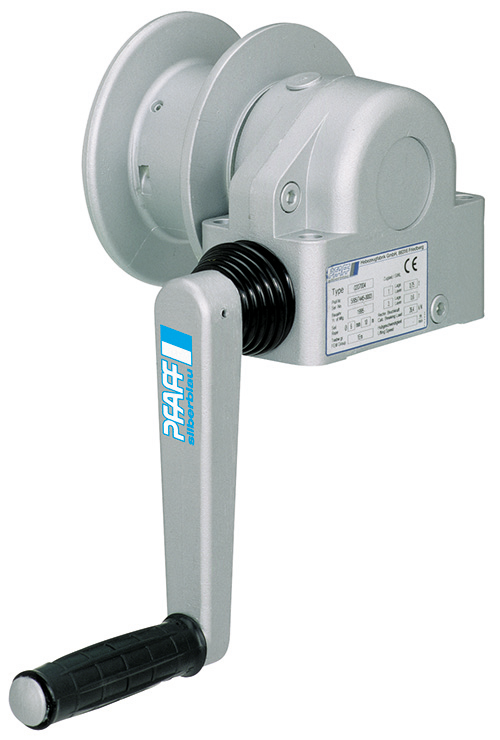

Alu-Kompaktseilwinde mit Trommelfreilauf SW-KAL
| Typ | KAL 750 | KAL 1120 |
| Traglast 1. Lage | 750 kg | 1120 kg |
| Traglast oberste Lage | 600 kg | 600 kg |
| Trommel-Ø | 100 mm | 63 mm |
| Seil-Ø | 6 mm | 7 mm |
| Nutzbare Seillänge 1. Lage | 1,3 m | 0,5 m |
| Nutzbare Seillänge oberste Lage | 10 m | 10 m |
| Hub je Kurbelumdrehung 1. Lage | 15 mm | 11 mm |
| Hub je Kurbelumdrehung oberste Lage | 17 mm | 16 mm |
| Erf. Kurbelkraft bei Volllast | 20 daN | 22 daN |
| Gewicht ohne Seil | 7 kg | 7 kg |
| Artikel-Nr. | 4050939-051242 | 4050939-051389 |
| Preis* | 478,61 EUR | 527,78 EUR |
* exkl. MwSt. zzgl. Versandkostenfrei
/Pfaff/Seilwinde/SW-KAL.php
| Typ | Preis | |
| Aluminium Konsolenseilwinde Modell SW-KAL 750 | Seilzugkraft 750 kg max. Seilaufnahme 10 m, Seildrm. 6 mm | 478,61 EUR |
| Aluminium Konsolenseilwinde Modell SW-KAL 1120 | Seilzugkraft 1120 kg max. Seilaufnahme 10 m, Seildrm. 7 mm | 527,78 EUR |
Konsolenseilwinden werden für den Aufbau auf Fahrzeugen und Anhängern sowie zum Heben und Senken von Lasten eingesetzt.
Die Alu-Seilwinde SW-KAL hat einen integrierten Trommelfreilauf, der im unbelasteten Zustand durch Herausziehen der
Kurbel aktiviert wird. Das Seil kann dann durch Zug am Seil schnell und komfortabel abgetrommelt werden. Das Getriebe ist
gekapselt und auch in rauem Einsatz anwendbar.
Katalog
Bedienungsanl.

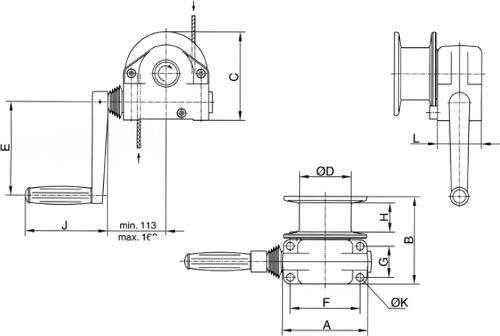

Abmessungen
| Typ | SW-KAL 750 | SW-KAL 1120 |
| A, mm | 165 | 165 |
| B, mm | 168 | 168 |
| C, mm | 170 | 170 |
| Ø D, mm | 100 | 63 |
| E, mm | 180 | 180 |
| F, mm | 135 | 135 |
| G, mm | 60 | 60 |
| H, mm | 56 | 50 |
| J, mm | 160 | 160 |
| Ø K, mm | 13 | 13 |
| L, mm | 85 | 85 |
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 6 mm | 36,30 | 50,60 | 64,90 | 79,20 | 93,50 | 107,80 | 122,10 | 136,40 | 150,70 | 165,00 |
| Seil-Ø 7 mm | 39,16 | 55,66 | 72,16 | 88,66 | 105,16 | 121,66 | 138,16 | 154,66 | 171,16 | 187,66 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 6 mm | Ø 8 mm | ||||||
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
| Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 6 mm | 74,47 | 113,52 | 152,57 | 191,62 | 230,67 | 269,72 | 308,77 | 347,82 | 386,87 | 425,92 |
| Seil-Ø 8 mm | 109,01 | 171,16 | 233,31 | 295,46 | 357,61 | 419,76 | 481,91 | 544,06 | 606,21 | 668,36 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 6 mm | Ø 8 mm | ||||||
