Sicherheits-Wandwinde WH mit Lastdruckbremse

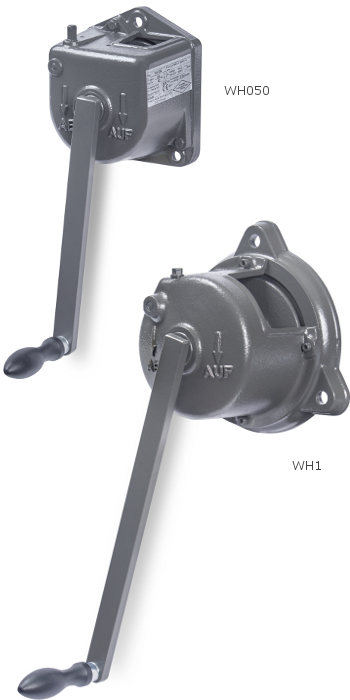

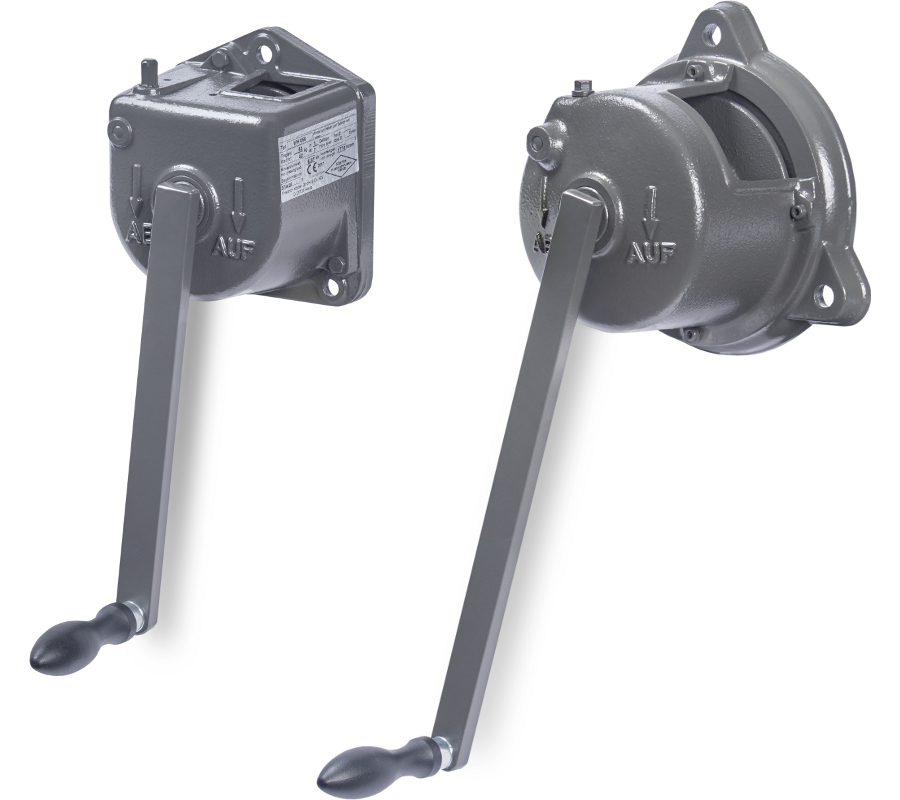

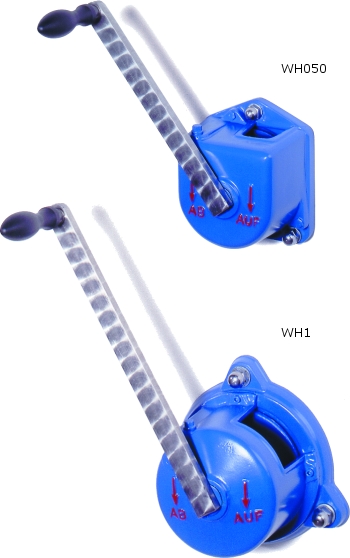

Wandwinde WH050 und WH1


Qualitätsmerkmale
  • Mit Lastdruckbremse. Die Last wird in jeder Stellung sicher gehalten
  • Seilbefestigung durch Bohrung und Gewindestift
  • Alle Lagerstellen sind wartungsfrei
  • Handkurbel mir Vierkantzapfen und Kugelarretierung, abnehmbar
  • Seilabgang nach allen Seiten durch entsprechendes Drehen des Gehäuses möglich
  • Die Handwinden sind nach Triebwerksgruppen 1Bm ausgelegt.
Optional
  • Statt Handkurbel mit Handrad oder Handkettenrad und Kette
  • Handkurbel mit umklappbarem Kurbelgriff
  • Sonderkonservierung gegen aggressive Umwelteinflüsse

Typ WH 050 WH 1
Seilzugfähigkeit 1. Lage 63 kg 125 kg
Seil-Durchmesser * 3 mm 4 mm
Seilaufnahme 1.Lage 2,4 m 2,3 m
Seilaufnahme insgesamt 28,6 m 27,3 m
Hub pro Kurbelumdrehung 1. Lage 204 mm 210 mm
Kurbeldruck bei Höchstlast, 1. Lage 10,0 kg 14,9 kg
Trommeldurchmesser 62 mm 63 mm
Gewicht ohne Seil 6,5 kg 9,0 kg
Preis** 155,10 EUR 195,80 EUR
/Koester/Seilwinde/WH_050.php
Typ Preis
Sicherheits-Wandwinde Typ: WH 050Seilzugfähigkeit 1. Lage 63 kg
max. Seilaufnahme 28.6 m, Seildrm. 3 mm
155,10 EUR
Sicherheits-Wandwinde Typ: WH 1Seilzugfähigkeit 1. Lage 125 kg
max. Seilaufnahme 27.3 m, Seildrm. 4 mm
195,80 EUR

Abmessungen der Wandwinde WH050 und WH1


WH050 Maßzeichnung von Vorne WH050 Maßzeichnung von der Seite WH1 Maßzeichnung von Vorne WH1 Maßzeichnung von der Seite


Technische Daten WH 050 WH 1
TrommelØ  mm 62 63
Trommellänge  mm 50 58
BordscheibenØ  mm 113 130
Traglast bzw. Seilzugkraft in der ersten Seillage  kg 63 125
DrahtseilØ  mm 3 4
Nutzbare Drahtseilaufnahme¹     1. Trommellage m 2,4 2,3
2. Trommellage m 6,1 5,7
3. Trommellage m 10,0 9,4
4. Trommellage m 14,3 13,4
5. Trommellage m 18,8 17,7
6. Trommellage m 23,5 22,3
7. Trommellage m 28,6 27,3
Lasthub pro Kurbelumdrehung in der 1. Seillage  mm 204 210
Kurbeldruck bei Höchstlast in der 1. Seillage  kg 10,0 14,9
Netto-Gewicht ohne Seil  kg 6,5 9,0
¹Bei Angabe der Seilaufnahme sind bereits zwei Reserveumschlingungen abgezogen worden.
Die max. Seilaufnahme ist errechnet unter Berücksichtigung von 1,5 x Seildurchmesser als Bordscheibenüberstand.

Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 28,00 36,00 44,00 52,00 60,00 68,00 76,00 84,00 92,00 100,00
Seil-Ø 4 mm 30,50 41,00 51,50 62,00 72,50 83,00 93,50 104,00 114,50 125,00

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 43,90 58,90 73,90 88,90 103,90 118,90 133,90 148,90 163,90 178,90
Seil-Ø 4 mm 49,40 69,90 90,40 110,90 131,40 151,90 172,40 192,90 213,40 233,90

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 2 mm Ø 3 mm Ø 4 mm
