Schneckenrad-Handwinde Figur 238/10


Wandwinde 238/10 Zugkraft:500 kg
Hersteller-Katalog Seilwinde Figur 238/10
Katalog
Bedienungsanleitung Seilwinde Figur 238/10
Bedienungsanl.

Die Schneckenrad-Handwinde Figur 238/10 überzeugt durch ihre einfache Funktionalität und wird in der Industrie sowohl zum Heben als auch zum Ziehen von Lasten eingesetzt. Die Bauweise ist äußerst robust. Die Seiltrommel mit seitlichem Schneckenrad rollt auf einer starren Achse leichtgängig ab und bietet Platz für eine extrem hohe Seilaufnahme. Quer dazu liegt die Schneckenwelle im Gehäuse, die von einer Lastdruckbremse kontrolliert und von einer aufgesteckten Handkurbel angetrieben wird. Die Kurbel ist unter Last abnehmbar und je nach Last und Wicklung in der Länge einstellbar. Der steife Gehäuserahmen aus Stahl und die Kunststoffabdeckung über der Antriebseinheit sorgen für eine witterungsbeständige Kapselung der Bremse. Ab 2000 kg Tragkraft lassen sich die Winden alternativ mit einer auskuppelbaren Seiltrommel ausstatten, mit der sich das Seil einfach und von Hand horizontal abtrommeln läßt.
Die in der unten stehenden Tabelle aufgeführten Tragfähigkeiten geben die möglichen Hubkräfte in der ersten Seillage an. Alle rotierenden Teile laufen in wartungsfreien Lagern. Aufgrund der minimalen Reibungsverluste im Getriebe haben die Stirnradwinden einen sehr hohen Wirkungsgrad. Bei der Figur 238/10 sind die meisten Teile aus Stahl gefertigt und wurden entweder lackiert oder alternativ verzinkt. Optional sind Befestigungskonsolen zum Austausch der Vorgängermodelle Figur 238/99 mit einer Tragkraft von 250, 500 und 1000 kg kostenfrei erhältlich.

Seilzugfähigkeit 1. Lage 250 kg 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg
Seilzugfähigkeit oberste Lage 95 kg 239 kg 530 kg 845 kg 1129 kg 1685 kg 3435 kg
Seil-Durchmesser* 4 mm 6 mm 8 mm 10 mm 11 mm 14 mm 18 mm
Erf. Mindestbruchkraft des Seils 9 kN 17 kN 34 kN 51 kN 67 kN 101 kN 168 kN
Seilaufnahme 1.Lage 4,0 m 4,4 m 6,0 m 5,4 m 6,2 m 6,8 m 6,4 m
Seilaufnahme insgesamt 105 m 68 m 65 m 40 m 57 m 65 m 37 m
Anzahl der Seillagen 12 8 7 5 6 6 4
Kurbelkraft in der 1. Lage 5 daN (kg) 9 daN (kg) 14 daN (kg) 20 daN (kg) 12 daN (kg) 17 daN (kg) 34 daN (kg)
Trommeldurchmesser 48 mm 70 mm 102 mm 102 mm 133 mm 165 mm 219 mm
Gewicht ohne Seil 13 kg 16 kg 26 kg 28 kg 60 kg 78 kg 115 kg
Preis * 369,- EUR 563,- EUR 675,- EUR 936,- EUR 1.647,- EUR 1.908,- EUR 2.826,- EUR
/Hadef/Seilwinde/Seilwinde_23810.php
Typ Preis
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 250 kg
max. Seilaufnahme 105 m, Seildrm. 4 mm
369,00 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 500 kg
max. Seilaufnahme 68 m, Seildrm. 6 mm
562,50 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 1000 kg
max. Seilaufnahme 65 m, Seildrm. 8 mm
675,00 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 1500 kg
max. Seilaufnahme 40 m, Seildrm. 10 mm
936,00 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 2000 kg
max. Seilaufnahme 57 m, Seildrm. 11 mm
1.647,00 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 3000 kg
max. Seilaufnahme 65 m, Seildrm. 14 mm
1.908,00 EUR
Schneckenrad-Handseilwinde Figur 238/10Seilzugfähigkeit 1. Lage 5000 kg
max. Seilaufnahme 35 m, Seildrm. 18 mm
2.826,00 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 250 kg
max. Seilaufnahme 2x80 m, Seildrm. 3 mm
688,50 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 500 kg
max. Seilaufnahme 2x76 m, Seildrm. 4 mm
877,50 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 1000 kg
max. Seilaufnahme 2x55 m, Seildrm. 6 mm
1.044,00 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 1500 kg
max. Seilaufnahme 2x32 m, Seildrm. 8 mm
1.305,00 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 2000 kg
max. Seilaufnahme 2x60 m, Seildrm. 8 mm
2.205,00 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 3000 kg
max. Seilaufnahme 2x70 m, Seildrm. 10 mm
2.403,00 EUR
Schneckenrad-Handseilwinde Figur 238/10 mit TrennstegSeilzugfähigkeit 1. Lage (2 x 5000 kg
max. Seilaufnahme 2x50 m, Seildrm. 12 mm
3.807,00 EUR
Figur 238/10 mit Trennsteg


Seilwinden-Ausführung mit Trennsteg Figur 238/10


Die Seilwinden der Figur 238/10 überzeugen durch ihr funktionales Design, sie sind robust und zweckmäßig zugleich. Sie lassen sich mit einem Trennsteg für ein zweites Seil ausstatten und ermöglichen so ein Anschlagen der Last an zwei Punkten. Beispielsweise können so Traversen, Deckel oder lange Lasten waagerecht angehoben oder verschoben werden.
Seilzugfähigkeit gesamt 1. Lage 250 kg 500 kg 1000 kg 1500 kg 2000 kg 3000 kg 5000 kg
Seilzugfähigkeit je Seil 1. Lage 2 x 125 kg 2 x 250 kg 2 x 500 kg 2 x 750 kg 2 x 1000 kg 2 x 1500 kg 2 x 2500 kg
Seilzugf. je Seil oberste Lage 2 x 45 kg 2 x 110 kg 2 x 265 kg 2 x 400 kg 2 x 525 kg 2 x 785 kg 2 x 1540 kg
Seildurchmesser 3 mm 4 mm 6 mm 8 mm 8 mm 10 mm 12 mm
Erf. Mindestbruchkraft des Seils 4,5 kN 9 kN 17 kN 34 kN 34 kN 51 kN 79 kN
Seilfaufnahme 1. Lage 2 x 2 m 2 x 3 m 2 x 3 m 2 x 2 m 2 x 3v 2 x 4 m 2 x 4 m
Seilaufnahme oberste Lage 2 x 80 m 2 x 76 m 2 x 55 m 2 x 32 m 2 x 60 m 2 x 70 m 2 x 50 m
Anzahl der Seillagen 2 x 16 2 x 13 2 x 9 2 x 7 2 x 9 2 x 9 2 x 7
Seilweg je Kurbelumdrehung 17 mm 20 mm 13 mm 9 mm 12(6) mm 11(6) mm 12(4) mm
Kurbelkraft in der 1. Lage 6 daN 10 daN 13 daN 14 daN 22(12) daN 27(14) daN 58(17) daN
Gewicht ohne Seil 13,5 kg 16,5 kg 27,5 kg 28,5 kg 62 kg 80 kg 119 kg
Stückpreis mit Kurbel 689,- EUR 878,- EUR 1.044,- EUR 1.305,- EUR 2.205,- EUR 2.403,- EUR 3.807,- EUR

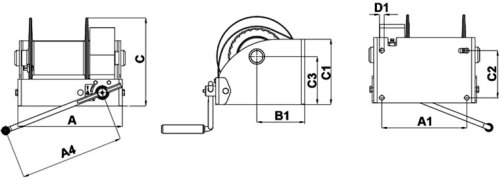

Abmessungen: Handwinde Figur 238/10



Seilwinde Skizze Seilwinde Skizze
Seilwinde Figur 238/10 mit Tennsteg
Maße A5 nur für Winde mit Trennsteg
Skizze Seilwinde Figur 238/10 mit Tennsteg
kg max. Seilablaufwinkel

Symbol Pfeil

Symbol Pfeil
W1
Symbol Pfeil
W2
Symbol Pfeil
W3
Symbol Pfeil
W4
Symbol Pfeil
250 90° 90° 15° 20° 50° -
500 90° 90° 15° 15° 60° -
1000 90° 90° 35° 15° 60° -
1500 90° 90° 40° 15° 60° -
2000 90° - 40° 15° - 90°
3000 90° - 50° 30° - 90°
3000 90° - 75° 20° - 90°


Tragkraft
in kg
Abmessungen in mm
A A1 A2 A3 A4 A5 B B1 B2 C C1 C2 C3 ØD D1 D2
250 246 192 102 106 220 47 352 100 130 171 145 100 91 48 14 160
500 277 223 131 107 265 63 382 117 130 193 160 115 98 70 14 190
1000 312 254 160 106 310 78 427 143 130 263 195 141 143 102 14 240
1500 312 254 160 109 291 78 439 143 130 305,6 250 178 178,5 102 14 240
2000 410 360 176 137 328 85 721 206 220 420 310 196 243 133 25 329
3000 436 386 204 138 328 100 783 256 200 528 365 251 298 165 25 376
5000 436 386 200 138 328 98 837 288 200 604 460 316 335 219 25 437

Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Die relativ hohe Anzahl von 19 Drähten innerhalb der 6 Litzen, macht das Seil weich und biegsam. Mit der flexiblen Fasereinlage (FC) im Innern eignet sich diese Konstruktion besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer. Eine hohe Betriebssicherheit ergibt sich aus der Verteilung der Last auf die Vielzahl der Einzeldrähte. Beschädigungen am Seil durch Überlastung, können oft frühzeitig erkannt werden, ohne dass ein Versagen des Tragmittels befürchtet werden muss. Die Tragkraft der Drahtseile errechnet sich aus der rechnerischen Bruchkraft, die durch den für den jeweiligen Einsatzzweck vorgeschriebenen Sicherheitsfaktor geteilt wird.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 28,00 36,00 44,00 52,00 60,00 68,00 76,00 84,00 92,00 100,00
Seil-Ø 4 mm 30,50 41,00 51,50 62,00 72,50 83,00 93,50 104,00 114,50 125,00
Seil-Ø 6 mm 33,00 46,00 59,00 72,00 85,00 98,00 111,00 124,00 137,00 150,00
Seil-Ø 8 mm 45,10 62,10 79,10 96,10 113,10 130,10 147,10 164,10 181,10 198,10
Seil-Ø 10 mm 53,30 76,80 100,30 123,80 147,30 170,80 194,30 217,80 241,30 264,80
Seil-Ø 11 mm 56,50 82,00 107,50 133,00 158,50 184,00 209,50 235,00 260,50 286,00
Seil-Ø 12 mm 60,50 90,00 119,50 149,00 178,50 208,00 237,50 267,00 296,50 326,00
Seil-Ø 14 mm 78,80 116,80 154,80 192,80 230,80 268,80 306,80 344,80 382,80 420,80
Seil-Ø 18 mm 120,30 178,80 237,30 295,80 354,30 412,80 471,30 529,80 588,30 646,80

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 14 mm Ø 18 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 43,90 58,90 73,90 88,90 103,90 118,90 133,90 148,90 163,90 178,90
Seil-Ø 4 mm 49,40 69,90 90,40 110,90 131,40 151,90 172,40 192,90 213,40 233,90
Seil-Ø 6 mm 67,70 103,20 138,70 174,20 209,70 245,20 280,70 316,20 351,70 387,20
Seil-Ø 8 mm 99,10 155,60 212,10 268,60 325,10 381,60 438,10 494,60 551,10 607,60
Seil-Ø 10 mm 129,10 215,60 302,10 388,60 475,10 561,60 648,10 734,60 821,10 907,60
Seil-Ø 12 mm 170,10 290,10 410,10 530,10 650,10 770,10 890,10 1.010,10 1.130,10 1.250,10

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 2 mm Ø 3 mm Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm
