Home Symbol Pfeil Auswahl Symbol Pfeil Figur 199/75


Aluminium-Seilwinde Figur 199/75

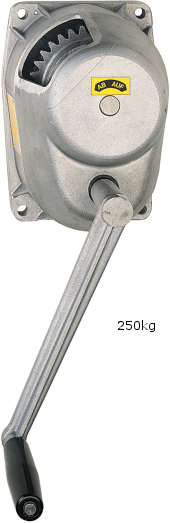

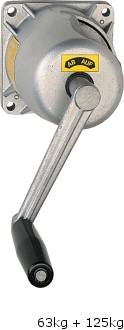

Aluminium-Seilwinde Figur 199/75 63kg + 123kg Aluminium-Seilwinde Figur 199/75 250kg
Die Handseilwinde Typ 199/75 ist äußerst korrosionsbeständig da alle wesentlichen Bauteile aus Aluminium sind und das Gehäuse weitestgehend geschlossen ist. Die Handkurbel ist auch unter Last abnehmbar und läßt sich von hinten und vorne einstecken. Die Winde kann somit von zwei Seiten bedient werden. Die Lastdruckbremse ist dank ihrer sperrklinkenlosen Bauweise nahezu geräuschlos. Bei Verschleiss stellt sich die Bremse automatisch nach. Durch den grossen Trommeldurchmesser wird das Seil geschont und dessen Lebensdauer erhöht.

Typ 199/75-1 199/75-2 199/75-3
Seilzugfähigkeit 1. Lage 63 kg 125 kg 250 kg
Seilzugfähigkeit 6. Lage 63 kg 125 kg 140 kg
Seil-Durchmesser * 3 mm 3 mm 4 mm
Seilaufnahme 1.Lage 2,0 m 2,0 m 1,4 m
Seilaufnahme oberste Lage 18,0 m 18,0 m 14,0 m
Trommeldurchmesser 40 mm 40 mm 46 mm
Gewicht ohne Seil 3 kg 3 kg 5 kg
Preis** 283,50 EUR 328,50 EUR 436,50 EUR
/Hadef/Seilwinde/Figur_199_75.php
Typ Preis
Aluminium-Seilwinde Figur 199/75Seilzugfähigkeit 1. Lage 63 kg
max. Seilaufnahme 18 m, Seildrm. 3 mm
283,50 EUR
Aluminium-Seilwinde Figur 199/75Seilzugfähigkeit 1. Lage 125 kg
max. Seilaufnahme 18 m, Seildrm. 3 mm
328,50 EUR
Aluminium-Seilwinde Figur 199/75Seilzugfähigkeit 1. Lage 250 kg
max. Seilaufnahme 14 m, Seildrm. 4 mm
436,50 EUR
Hersteller-Katalog Seilwinde Figur 199/75
Katalog
Bedienungsanleitung Seilwinde Figur 199/75
Bedienungsanl.

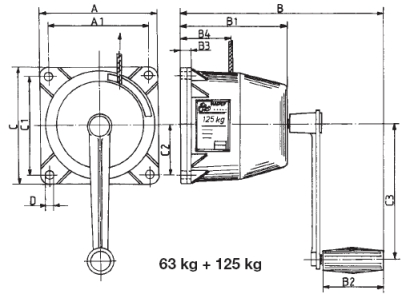

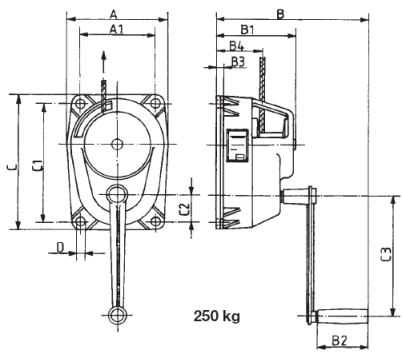

Abmessungen der Aluminium-Seilwinde 199/75


Handseilwinde Skizze Handwinde Figur 199/75
Tragkraft
in kg
Abmessungen in mm
A A1 B B1 B2 B3 B4 min. C C1 C2 C3 D Trommel Ø Trommellänge
63 130 110 243 116 90 14 51,5 130 110 55 250 8,5 40 50
125 130 110 270 116 90 14 51,5 130 110 55 250 8,5 40 50
250 178 134 270 143 90 12 81 247 221 53 250 10,5 46 44


Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Die relativ hohe Anzahl von 19 Drähten innerhalb der 6 Litzen, macht das Seil weich und biegsam. Mit der flexiblen Fasereinlage (FC) im Innern eignet sich diese Konstruktion besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer. Eine hohe Betriebssicherheit ergibt sich aus der Verteilung der Last auf die Vielzahl der Einzeldrähte. Beschädigungen am Seil durch Überlastung, können oft frühzeitig erkannt werden, ohne dass ein Versagen des Tragmittels befürchtet werden muss. Die Tragkraft der Drahtseile errechnet sich aus der rechnerischen Bruchkraft, die durch den für den jeweiligen Einsatzzweck vorgeschriebenen Sicherheitsfaktor geteilt wird.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 28,00 36,00 44,00 52,00 60,00 68,00 76,00 84,00 92,00 100,00
Seil-Ø 4 mm 30,50 41,00 51,50 62,00 72,50 83,00 93,50 104,00 114,50 125,00

Sonderkonfektionierung
Optional: Seil beidseitig stumpf oder einseitig mit Kauschenpressung DIN 6899 Typ BF mit oder ohne Ösenhaken
Nach Auswahl des Seildurchmessers und Eingabe der gewünschten Seillänge, kann hier optional eine Kauschenpressung und zuzüglich ein Haken hinzugewählt werden.
Verzinktes Windenseil, flexibel
Haken und Kausche optional
Seil-Ø 3 mm Zur Konfektionierung
Seil-Ø 4 mm Zur Konfektionierung

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 43,90 58,90 73,90 88,90 103,90 118,90 133,90 148,90 163,90 178,90
Seil-Ø 4 mm 49,40 69,90 90,40 110,90 131,40 151,90 172,40 192,90 213,40 233,90

Sonderkonfektionierung
Optional: Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken
Nach Auswahl des Seildurchmessers und Eingabe der gewünschten Seillänge, kann hier optional eine Kauschenpressung und zuzüglich ein Haken hinzugewählt werden.
Edelstahl-Windenseil, flexibel
Haken und Kausche optional
Seil-Ø 2 mm Zur Konfektionierung
Seil-Ø 3 mm Zur Konfektionierung
Seil-Ø 4 mm Zur Konfektionierung
