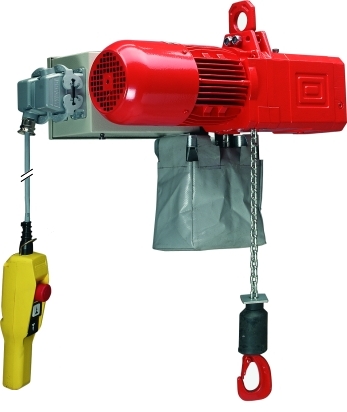

Elektrokettenzug 66/04 AKS

Hadef - Figur 66/04 AKS
Elektrokettenzug stationär


Der Eektrokettenzug Figur 66/04 wird in äußerst robuster Industriequalität hergestellt. Folglich gibt der Hersteller 5 Jahre Garantie.

Qualitätsmerkmale des Elektrokettenzugs
  • Schrägverzahnte, geschliffene, im Einsatz gehärtete Zahnräder und Ritzel
  • Schützsteuerung 42V beim AK 8, AK 9 und AK 10 inklusive
  • Schutzart IP 55 optional IP 66
  • Überlastsicherung durch Rutschkupplung bei AK 8
  • Überlastsicherung durch Stromabschaltung bei AK 9
  • Phasenüberwachungsrelais
  • Motor gegen Überhitzung durch Thermofühler geschützt
  • Betriebsendschalter für Heben und Senken
  • Steckkontakte für Stromanschluß und Steuerschalter
  • Funkfernsteuerung
  • optimierte Kettenführung
/Hadef/EKettenzug/stationaer/Figur_6604AKS.php
Typ Preis
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 402 DT 80 N8/2Tragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,0/4,0 m/min, Triebwerksgruppe 2m
2.425,50 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 405 DT 80 K4Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 2m
2.554,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 405 DT 80 N8/2Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 2m
2.554,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 406 DT 80 K4Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 1Bm
2.554,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 406 DT 80 N8/2Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 1Bm
2.554,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 410 DT 80 K4Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3,0 m/min, Triebwerksgruppe 2m
2.752,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 410 DT 80 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 2m
2.752,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 610 DT 90 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m
3.514,50 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 412 DT 80 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 1Bm
2.752,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 612 DT 90 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Bm
3.514,50 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m
4.633,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 11,0/2,6 m/min, Triebwerksgruppe 2m
4.633,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 620 DT 90 L8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m
3.811,50 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 820 FN 100 M8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 10,0/2,5 m/min, Triebwerksgruppe 2m
5.029,20 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 625 DT 90 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 1Bm
3.811,50 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 725 DT 100 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,5/1,3 m/min, Triebwerksgruppe 2m
4.989,60 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 825 FN 100 M8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m
5.633,10 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 732 DT 100 L8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m
4.989,60 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 832 FN 100 M8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m
0,00 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 840 FN 100 M8/2Tragkraft 4000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m
5.841,00 EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 850 FN 100 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 905 FN 112 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 906 FN 112 M8/2Tragkraft 6300 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 910 FN 112 M8/2Tragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 912 FN 112 M8/2Tragkraft 12000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 1Bm
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 915 FN 112 M8/2Tragkraft 15000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,8/0,45 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 920 FN 112 M8/2Tragkraft 20000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,35/0,35 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 925 FN 112 M8/2Tragkraft 25000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,1/0,27 m/min, Triebwerksgruppe 2m
EUR
Elektrokettenzug mit Aufhängeöse Typ: 66/04 AKS 930 FN 112 M8/2Tragkraft 30000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,0/0,2 m/min, Triebwerksgruppe 2m
EUR
Tragkraft Ketten-
stränge
Hubgeschwin-
digkeit
Typ TrwGr
FEM
Einschalt-
dauer
Leistung Gewicht
(1)
Preis*
250 kg 1 16,0 / 4,0 m/min AK 402 DT 80 N8/2 2m/M5 - 0,75/0,16 kW - 2.425,50 EUR
500 kg 1 6,0 m/min AK 405 DT 80 K 4 2m/M5 100 % 0,63 kW 85 kg 2.554,20 EUR
500 kg 1 9,4 / 2,3 m/min AK 405 DT 80 N8/2 2m/M5 40/25 % 0,75/0,16 kW 65 kg 2.554,20 EUR
630 kg 1 6,0 m/min AK 406 DT 80 K 4 1Bm/M3 60 % 0,36 kW 65 kg 2.554,20 EUR
630 kg 1 9,4 / 2,3 m/min AK 406 DT 80 N8/2 1Bm/M3 25/15 % 1,0/0,25 kW 65 kg 2.554,20 EUR
1000 kg 2 3,0 m/min AK 410 DT 80 K 4 2m/M5 100 % 0,63 kW 75 kg 2.752,20 EUR
1000 kg 2 4,5 / 1,1 m/min AK 410 DT 80 L8/2 2m/M5 40/25 % 0,75/0,18 kW 75 kg 2.752,20 EUR
1000 kg 1 8,0 / 2,0 m/min AK 610 DT 90 L8/2 2m/M5 30/20 % 1,5/0,37 kW 100 kg 3.514,50 EUR
1250 kg 2 4,5 / 1,1 m/min AK 412 DT 80 L8/2 1Bm/M3 25/15 % 1,0/0,25 kW 75 kg 2.752,20 EUR
1250 kg 1 8,0 / 2,0 m/min AK 612 DT 90 L8/2 1Bm/M3 25/15 % 1,8/0,44 kW 100 kg 3.514,50 EUR
1600 kg 1 8,0 / 2,0 m/min AK 716 DT 100 L8/2 2m/M5 40/40 % 2,1/0,55 kW 125 kg 4.633,20 EUR
1600 kg 1 11,0 / 2,6 m/min AK 716 DT 100 L8/2 2m/M5 30/20 % 3,2/0,8 kW 130 kg 4.633,20 EUR
2000 kg 2 4,0 / 1,0 m/min AK 620 DT 90 L8/2 2m/M5 30/20 % 1,5/0,37 kW 105 kg 3.811,50 EUR
2000 kg 1 10,0 / 2,5 m/min AK 820 FN 100 M8/2 2m/M5 40/25 % 4,0/1,1 kW 130 kg 5.029,20 EUR
2500 kg 2 4,0 / 1,0 m/min AK 625 DT 90 L8/2 1Bm/M3 40/15 % 1,8/0,44 kW 105 kg 3.811,50 EUR
2500 kg 2 5,5 / 1,3 m/min AK 725 DT 100 L8/2 2m/M5 40/25% 2,6/0,65 kW 130 kg 4.989,60 EUR
2500 kg 1 8,0 / 2,0 m/min AK 825 FN 100 M8/2 2m/M5 40/25 % 4,0/1,1 kW 130 kg 5.633,10 EUR
3200 kg 2 4,0 / 1,0 m/min AK 732 DT 100 L8/2 2m/M5 40/40 % 2,1/0,55 kW 130 kg 4.989,60 EUR
4000 kg 2 5,0 / 1,25 m/min AK 840 FN 100 M8/2 2m/M5 - - - 5.841,00 EUR
5000 kg 2 4,0 / 1,0 m/min AK 850 FN 100 M8/2 2m/M5 40/25 % 4,0/1,1 kW 135 kg a. Anfr.
5000 kg 1 5,4 / 1,35 m/min AK 905 FN 112 M8/2 2m/M5 40 % 5,5/1,4 kW 260 kg a. Anfr.
5000 kg 1 8,0 / 2,0 m/min AK 905 FN 132 M8/2 2m/M5 - - - a. Anfr.
6300 kg 1 5,4 / 1,35 m/min AK 906 FN 112 M8/2 1Bm/M3 30 % 6,0/1,5 kW 260 kg a. Anfr.
6300 kg 1 8,0 / 2,0 m/min AK 906 FN 132 M8/2 1Bm/M3 - - - a. Anfr.
10000 kg 1 5,8 / 1,4 m/min AK 1010 FN 160 M8/2 2m/M5 - - - a. Anfr.
10000 kg 2 2,8 / 0,7 m/min AK 910 FN 112 M8/2 2m/M5 - - - a. Anfr.
10000 kg 2 4,0 / 1,0 m/min AK 910 FN 132 M8/2 2m/M5 40 % 5,5/1,4 kW 350 kg a. Anfr.
12000 kg 2 2,8 / 0,7 m/min AK 912 FN 112 M8/2 1Bm/M3 30 % 6,0/1,5 kW 350 kg a. Anfr.
12000 kg 2 4,0 / 1,0 m/min AK 912 FN 132 M8/2 1Bm/M3 - - - a. Anfr.
12500 kg 1 5,8 / 1,4 m/min AK 1012 FN 160 M8/2 1Bm/M3 - - - a. Anfr.
15000 kg 3 1,8 / 0,45 m/min AK 915 FN 112 M8/2 2m/M5 40 % 5,5/1,4 kW 450 kg a. Anfr.
15000 kg 3 2,6 / 0,6 m/min AK 915 FN 132 M8/2 2m/M5 - - - a. Anfr.
20000 kg 2 2,9 / 0,7 m/min AK 1020 FN 160 M8/2 2m/M5 - - - a. Anfr.
20000 kg 4 1,35 / 0,35 m/min AK 920 FN 112 M8/2 2m/M5 - - - a. Anfr.
20000 kg 4 2,0 / 0,5 m/min AK 920 FN 132 M8/2 2m/M5 40 % 5,5/1,4 kW 565 kg a. Anfr.
25000 kg 2 2,9 / 0,7 m/min AK 1025 FN 160 M8/2 1Bm/M3 - - - a. Anfr.
25000 kg 5 1,1 / 0,27 m/min AK 925 FN 112 M8/2 2m/M5 40 % 5,5/1,4 kW 605 kg a. Anfr.
25000 kg 5 1,6 / 0,4 m/min AK 925 FN 132 M8/2 2m/M5 - - - a. Anfr.
30000 kg 6 1,0 / 0,2 m/min AK 930 FN 112 M8/2 2m/M5 40 % 5,5/1,4 kW 665 kg a. Anfr.
30000 kg 6 1,3 / 0,3 m/min AK 930 FN 132 M8/2 2m/M5 - - - a. Anfr.

 Abmessungen

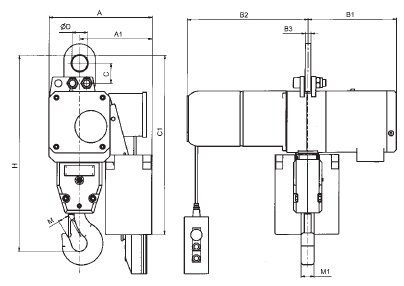

Skizze Hadef Elektrokettenzug Figur 66/04 AKS
Skizze Hadef Elektrokettenzug Figur 66/04 AKS
AK4 - AK8

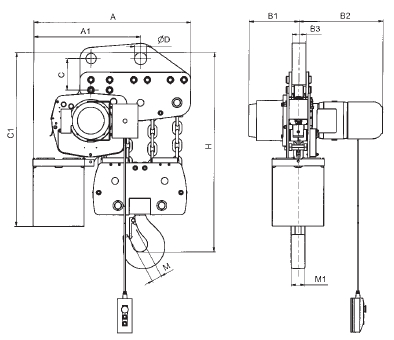

AK9
Modell Ketten-
stränge
Lastkette
mm
Abmessungen in mm
A A1 B1 B2 B3 C C1 D H M M1
AK 405 1 5x15 290 235 225 330 11 40 425 40 400 23 17
AK 406 1 5x15 290 235 225 330 11 40 425 40 400 23 17
AK 410 2 5x15 290 210 225 330 11 40 425 40 460 29 22
AK 412 2 5x15 290 210 225 330 11 40 425 40 460 29 22
AK 610 1 7x21 320 260 265 390 15 80 560 55 540 29 22
AK 612 1 7x21 320 260 265 390 15 80 560 55 540 29 22
AK 716 1 9x27 365 300 312 430 15 75 635 55 620 39 29
AK 620 2 7x21 320 225 265 390 15 80 560 55 640 39 29
AK 625 2 7x21 320 225 265 390 15 80 560 55 640 39 29
AK 820 1 11,3x31 365 307 312 430 20 70 630 55 590 32 38
AK 725 2 9x27 365 256 312 430 20 70 635 55 710 48 36
AK 732 2 9x27 365 256 312 430 20 70 635 55 710 48 36
AK 825 1 11,3x31 365 307 312 430 20 70 630 55 590 32 38
AK 850 2 11,3x31 365 256 312 430 20 70 630 55 690 38 45
AK 905 1 16x45 635 412 290 520 105 70 993 52 755 40 45
AK 906 1 16x45 635 412 290 520 105 70 993 52 755 40 45
AK 910 2 16x45 635 486 290 520 80 148 1075 61 940 49 63
AK 912 2 16x45 635 486 290 520 80 148 1075 61 940 49 63
AK 915 3 16x45 760 567 290 520 80 157 1100 61 1130 55 67
AK 920 4 16x45 940 640 290 520 80 185 1230 71 1170 55 67
AK 925 5 16x45 1120 710 290 520 80 205 1360 76 1270 62 75
AK 930 6 16x45 1290 790 290 520 80 205 1385 76 1270 70 85

Das Modell AK 8

Der Elektrokettenzug AK aus der Kettenzugreihe Figur 66/04 AK mit Schützsteuerung wird serienmäßig mit Phasenüberwachungsrelais und Betriebsendschalter ausgestattet. Die Hadef Heinrich De Fries GmbH in Düsseldorf hat ihre bewährte Kettenzugreihe Figur 66/04 AK optimiert. Die Modelle AK 8 und AK 9 mit Schützsteuerung beispielsweise sind nun serienmäßig mit Phasenüberwachungsrelais und Betriebsendschalter ausgestattet. Das Phasenüberwachungsrelais verhindert eine falsche Verdrahtung durch Phasenverwechslung und vermeidet somit mögliche Schäden am Gerät. Optional können die Kettenzüge mit Positionserfassung mit bis zu acht frei programmierbaren Hub- /Senkpositionen im Teach-in-Verfahren ausgestattet werden. Dies ermöglicht die automatische und präzise Ansteuerung von definierten Positionen. Sämtliche elektrischen Leitungen sind im Gehäuse integriert und daher vor Beschädigungen geschützt. Optional können die Geräte auch in Schutzart IP66 (geschützt gegen starkes Strahlwasser) geliefert werden. Alle Geräte sind in hohe Triebwerksgruppen eingestuft – Voraussetzung für eine lange Lebensdauer. Das Kettenantriebsrad aus gehärtetem Sonderstahl ist genau auf die verwendete RUD-Hochleistungslastkette mit optimierten Toleranzen abgestimmt und dadurch sehr laufruhig und verschleißarm. Steckkontakte für Stromanschluss und Steuerschalter vereinfachen die Installation der Geräte, für die optional auch eine Funksteuerung erhältlich ist.
