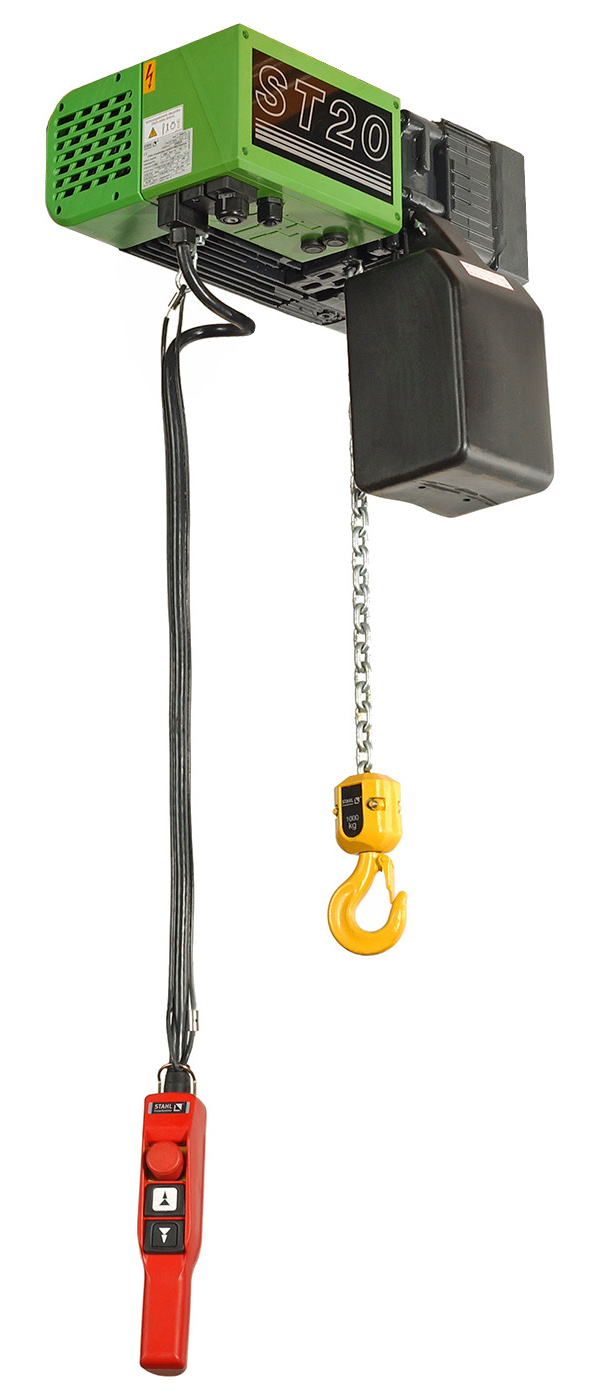

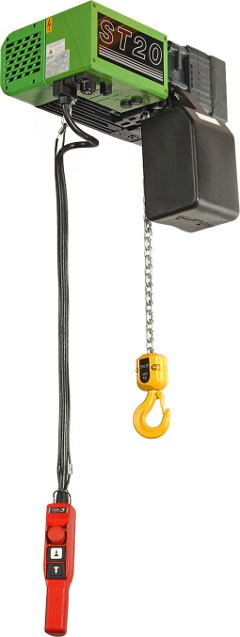

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST stationär mit Aufhängehaken oder -Bügel


STAHL CraneSystems - Typ ST  ROBUST✔ + LANGLEBIG✔

Elektrokettenzug mit Aufhängeöse oder Hakenaufhängung
STAHL CraneSystems bietet mit seinem Kettenzugprogramm ST eines der markantesten und umfangreichsten Angebote weltweit. Ein unter Kennern geschätzter robuster Klassiker und zugleich kraftvoll, zuverlässig und anspruchslos. Der Kettenzug ST ist ein anerkanntes Qualitätsprodukt auf höchstem Niveau. Mit 3 Varianten stellen wir Ihnen hier das Schnelllieferprogramm der Serie ST von STAHL CraneSystems für den Tragfähigkeitsbereich von 250 kg bis 2.000 kg zur Verfügung. Die Kettenzüge können stationär mit Aufhängehaken oder Öse, starrer Befestigung, Rollfahrwerk oder mit Elektrofahrwerk eingesetzt werden.

Katalog Elektrokettenzug ST
Katalog
Ausführung
  • Standardhub 3 m inkl. Kettenspeicher
  • Aufhängung stationär mit Haken oder Öse
  • Zulässige Umgebungstemperatur -20° C ... +40° C
  • Anschlussspannung 400 V, 50 Hz
  • Schutzart nach IP 55
  • Mit Schützsteuerung und 48 V Steuerspannung
  • Steuerleitungslänge bei 3 m Hubhöhe 1,8 m

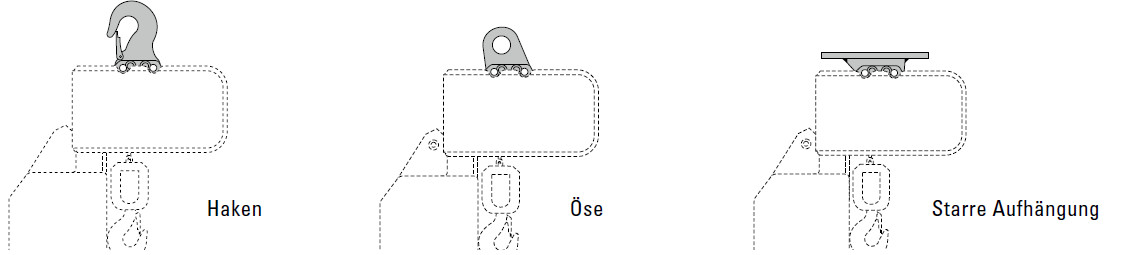

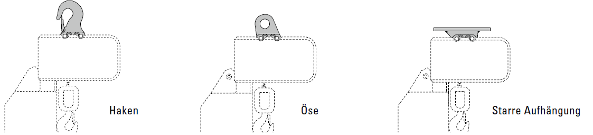

Der stationäre Kettenzug ST hat in der Standardausführung eine Hakenaufhängung. Sie können jedoch eine Ösenaufhängung oder eine starre Aufhängung wählen. Für den direkten Anbau des Kettenzugs ST zum Beispiel im Anlagenbau empfehlen wir die starre Aufhängung.
Typ ST stationär mit Aufhängehaken, Bügel oder direkt
/StahlCraneSystems/Kettenzug_ST_stationaer.php
Typ Preis
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 0502-8/2 1/1Tragfähigkeit 250 kg
Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
1.075,00 EUR
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 0502-8/2 2/1Tragfähigkeit 500 kg
Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
1.175,00 EUR
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 1005-8/2 1/1Tragfähigkeit 500 kg
Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
1.400,00 EUR
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 1005-8/2 2/1Tragfähigkeit 1000 kg
Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
1.525,00 EUR
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 2010-8/2 1/1Tragfähigkeit 1000 kg
Hub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
2.037,50 EUR
Stahl CraneSystems - Elektrokettenzug mit Hakenaufhängung Typ ST 2010-8/2 2/1Tragfähigkeit 2000 kg
Hub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Spannung 400 V/ 50 Hz, inkl. Kettenspeicher
2.300,00 EUR
Tragkraft Typ Ketten-
stränge
Hubgeschwin-
digkeit
Max.
Hubhöhe
Triebwerks-
gruppe
Netto-
gewicht
Preis* bei 3 m
Hubhöhe
Mehrpreis pro
Meter Mehrhub
250 kg ST 0502-8/2 1 8 / 2 m/min 7,0 m 1 Am/M4 18 kg 1.075,00 EUR 20,00 EUR/m
500 kg ST 0502-8/2 2 4 / 1 m/min 3,5 m 1 Am/M4 20 kg 1.175,00 EUR 40,00 EUR/m
500 kg ST 1005-8/2 1 8 / 2 m/min 12,0 m 1 Am/M4 38 kg 1.400,00 EUR 31,25 EUR/m
1000 kg ST 1005-8/2 2 4 / 1 m/min 6,0 m 1 Am/M4 41 kg 1.525,00 EUR 62,50 EUR/m
1000 kg ST 2010-8/2 1 8 / 2 m/min 8,0 m 1 Am/M4 72 kg 2.037,50 EUR 37,50 EUR/m
2000 kg ST 2010-8/2 2 4 / 1 m/min 4,0 m 1 Am/M4 75 kg 2.300,00 EUR 75,00 EUR/m


Abmessungen: Elektrokettenzug ST stationär


Katalog Elektrokettenzug ST

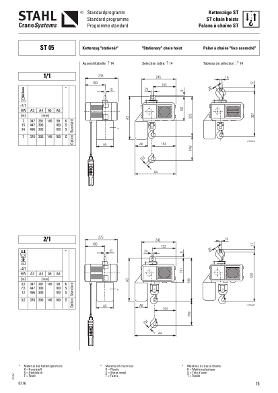

Abmessungen: Kettenzug ST-05 stationär
Katalog Elektrokettenzug ST

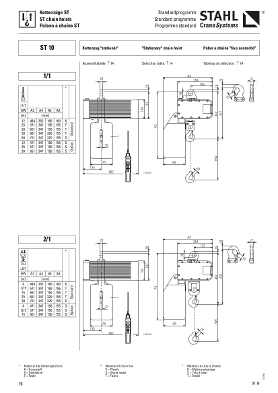

Abmessungen: Kettenzug ST-10 stationär
Katalog Elektrokettenzug ST

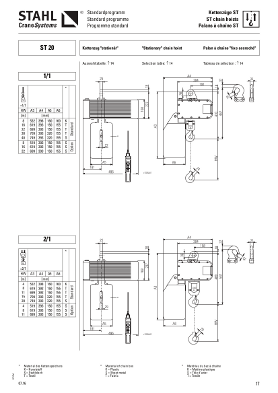

Abmessungen: Kettenzug ST-20 stationär

Video - Das Unternehmen stellt sich vor

STAHL CraneSystems zählt international zu den führenden Herstellern von Hebetechnik und Krankomponenten und ist weltweit der Spezialist, wenn es um explosionsgeschützte Krantechnik geht.


Mögliche Varianten mit dem Kettenzug ST

Eine Vielzahl an Bauformen und Fahrwerksvarianten des Kettenzug ST ermöglicht die Umsetzung unterschiedlichster Anforderungen im Kran und Anlagenbau. Ganz individuell auf Ihre spezifischen Bedürfnisse zugeschnitten als stationäres Hubgerät oder für den Einsatz mit Fahrwerk. Die Fahrwerke sind standardmäßig mit einer Fahrgeschwindigkeit ausgestattet, optional können die Motoren mit zwei Geschwindigkeiten geliefert werden. Aber auch hier sind wir offen für Ihre Wünsche. Die Kettenzüge der Baureihe ST sind weltweit dafür bekannt, dass sie flexibel und vielseitig eingesetzt werden können. Kompakte Baumaße und extrem kurze Anfahrmaße helfen, die Werkshalle optimal auszunutzen.

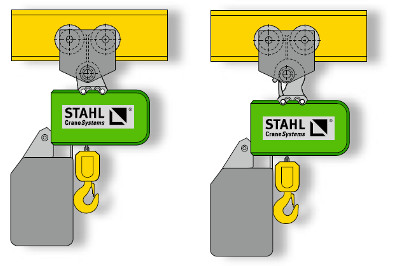

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Aufhängehaken oder -Bügel im Rollfahrwerk Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Drehgestellfahrwerk

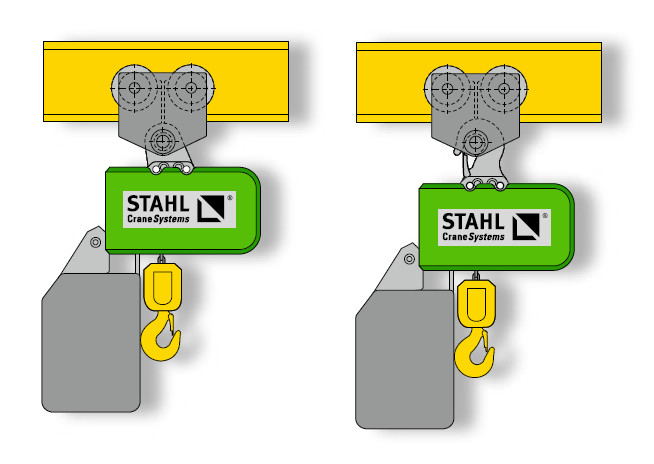

Rollfahrwerk

Die leichtgängigen Rollfahrwerke für den Kettenzug ST 05 und ST10 1/1 sind in der Standardausführung mit Öse oder Haken pendelnd mit dem Kettenzug verbunden. Auf Wunsch ist eine starre Verbindung mit dem Kettenzug möglich. Mit dem Rollfahrwerk bleibt die niedrige Bauhöhe erhalten. Optionale Radfangsicherungen machen Ihren Arbeitsplatz sicherer.

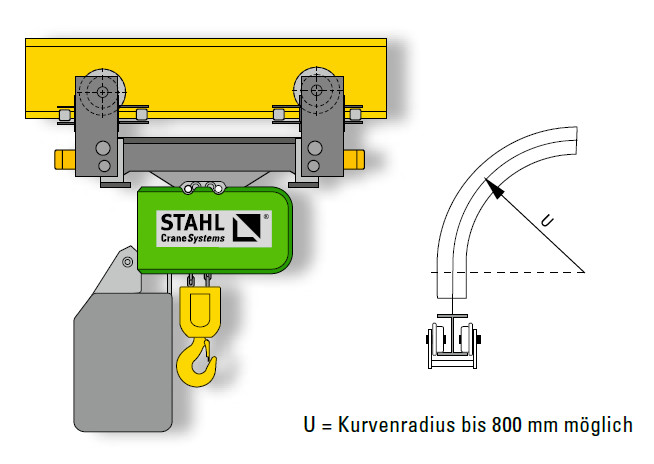

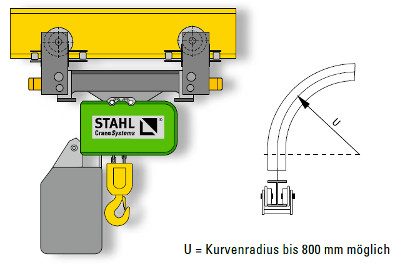

Drehgestellfahrwerk

Für häufige Kurvenfahrten und enge Radien steht das Drehgestellfahrwerk zur Verfügung. Je nach Kurvenradius, Laufbahnflanschbreite oder Nutzung wird es mit einem oder zwei Laufmotoren ausgestattet. Die seitlichen Führungsrollen fahren mit geringstem Verschleiß. Das Drehgestellfahrwerk ist für eine Tragfähigkeit bis 6.300 kg ausgelegt.


Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Elektrofahrwerk in normaler Bauhöhe Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Elektrofahrwerk in kurzer Bauhöhe

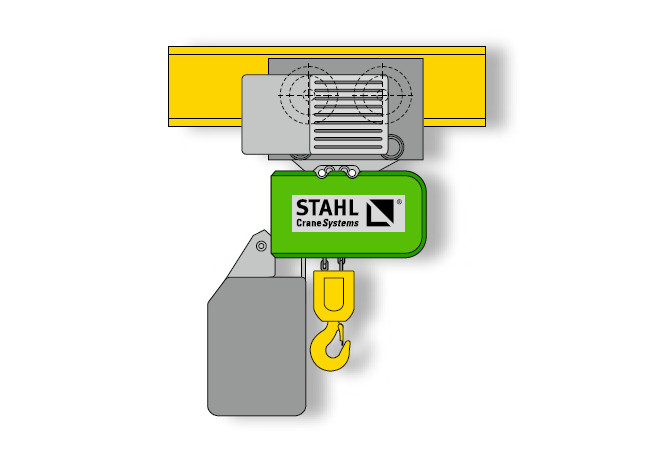

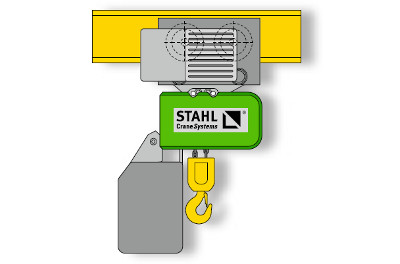

Elektrofahrwerk ›normale Bauhöhe‹

Selbst mit dem ruhig laufenden Elektrofahrwerk ist die extrem kurze Bauhöhe, durch die große Hakenwege möglich sind, typisch.

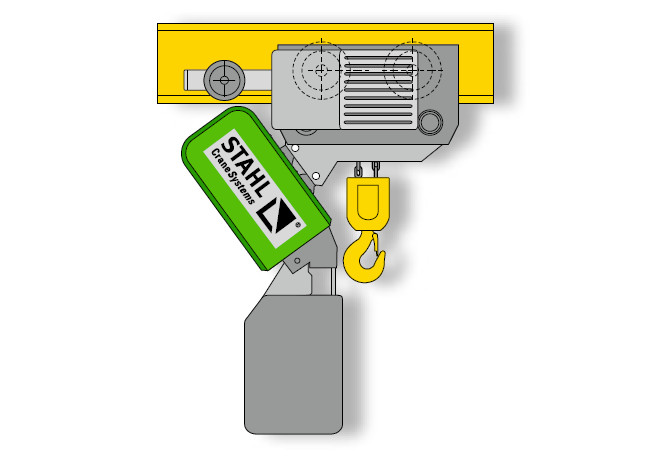

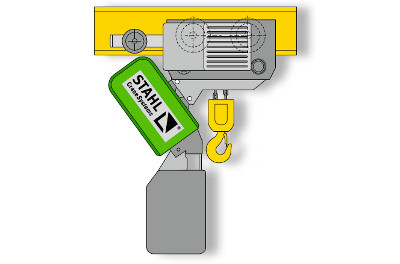

Elektrofahrwerk ›kurze Bauhöhe‹

Das ruhig laufende Elektrofahrwerk kann auch mit dem Kettenzug ST ›kurze Bauhöhe‹ kombiniert werden, was die Bauhöhe noch einmal um 33 % reduziert.

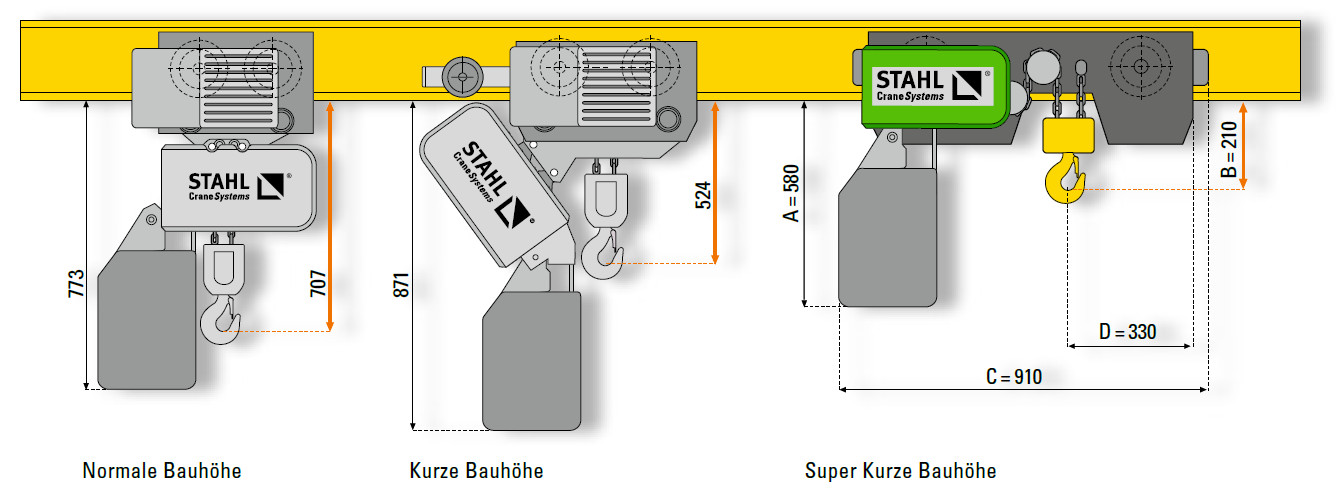

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Super Kurzer Katze

Die Super Kurze Katze STK

Wenn Sie keinen Millimeter Hubhöhe verschenken wollen, dann ist die Super Kurze Katze STK von STAHL CraneSystems genau das Richtige. Schon die Bauweise der Kurzen Katze bringt enorme Platzvorteile. Der Kettenzug ist schräg angeordnet, wodurch eine Umlenkrolle entfallen kann. Dies verringert die Bauhöhe um 33 %. Die Super Kurze Katze dagegen erreicht mit der um 60 % reduzierten Bauhöhe maximale Hakenwege vor allem in äußerst niedrigen Räumen. Sie hat ihren Namen zu Recht. Der Abstand von der Trägerunterkante zum Hakengrund beträgt gerade einmal 210 mm bei 5.000 kg Tragfähigkeit und nur 185 mm bei 3.200 kg Tragfähigkeit. Diese Abmessungen sind extrem gering und derzeit einmalig. Die hierbei verwendeten, senkrecht montierten Kettenzüge basieren auf den Standardkomponenten des Kettenzugprogramms ST von STAHL CraneSystems.
Der patentierte Kettentrieb ist einzigartig. Zwei getrennte, synchron laufende Ketten wirken auf eine Hakenflasche. Das Heben und exakte Positionieren der Last erfolgt schaukel- und schwingungsfrei.



Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk Ausführung Z Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk Ausführung E

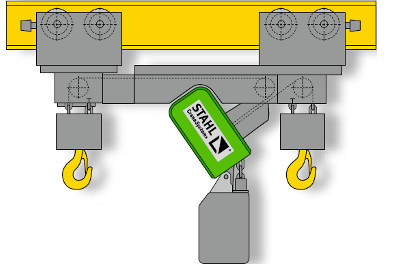

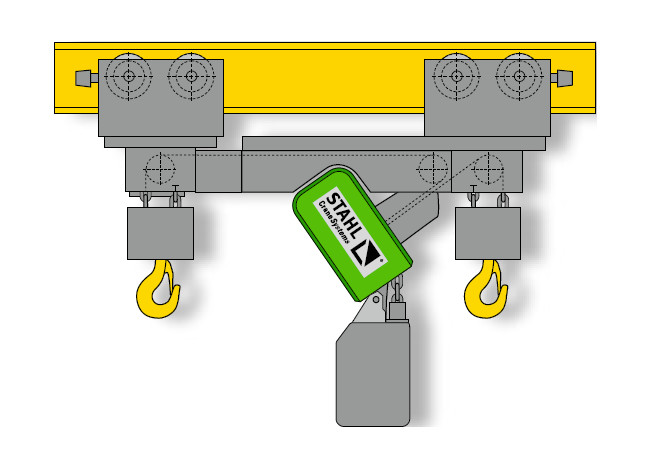

Ausführung ›Z‹

Die Lasthaken befinden sich jeweils links und rechts des Kettenzugs.

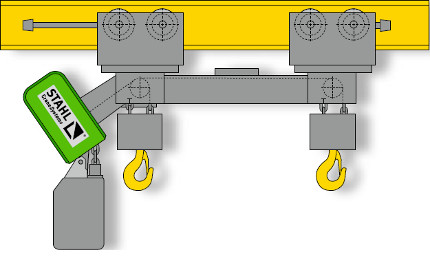

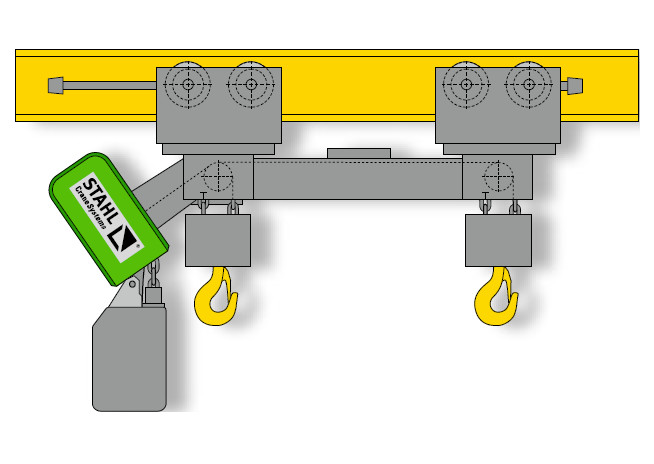

Ausführung ›E‹

Die Lasthaken befinden sich auf einer Seite des Kettenzugs.


Elektrokettenzug der Fa. Stahl CraneSystems Typ ST als Doppelkettenzug stationaer Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Fahrwerk für Big-Bags

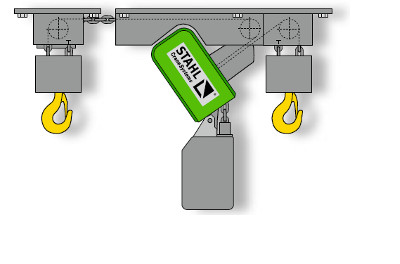

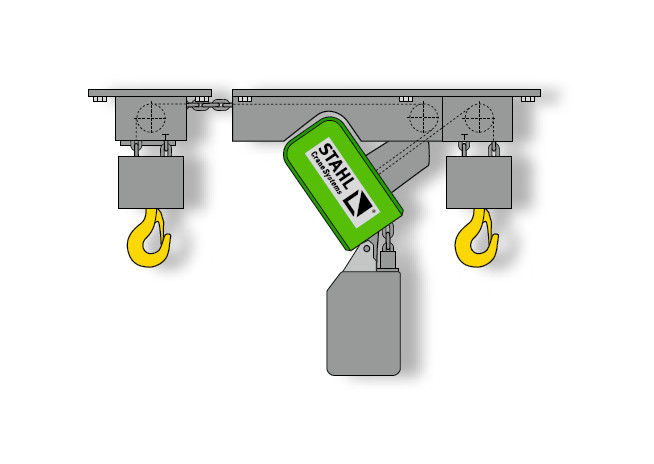

Doppelkettenzug stationär

Der Kettenzug STD wird an die Lastbreite angepasst und starr an einer Unterkonstruktion montiert.

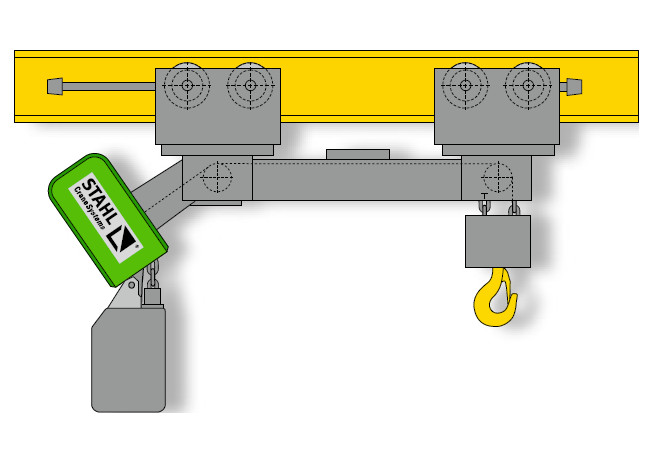

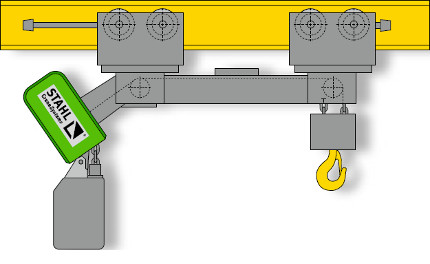

Big Bag STB

Die Big Bag-Ausführung ist für Traglasten bis 3.200 kg ausgelegt. Die Besonderheit ist der frei wählbare Abstand zwischen Kettenzug und Lasthaken, was das Heben sperriger Lasten oder Big Bags bis zur höchsten Hakenstellung, ohne Störkanten wie Fahrwerk, Kettenzug oder Kettenspeicher, ermöglicht.

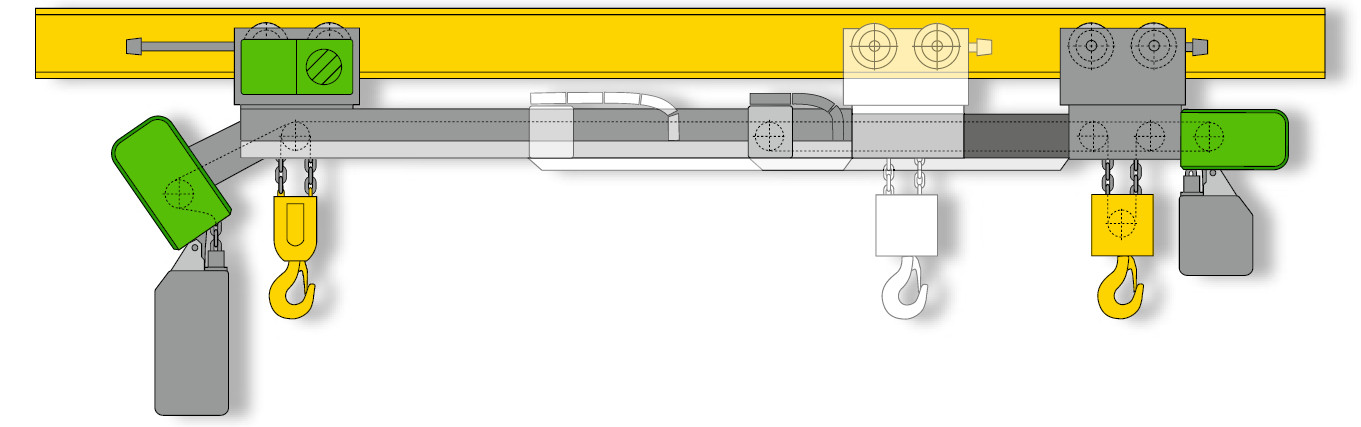

Elektrokettenzug der Fa. Stahl CraneSystems Typ ST mit Doppelkettenzug STD Vario

Der Doppelkettenzug STD Vario

Der Hakenabstand ist elektrisch verstellbarer und kann individuell an unterschiedlich lange Lasten angepasst werden. Beide Haken arbeiten absolut synchron. Ein unbeabsichtigtes Verstellen der Lasthaken beim Heben oder Fahren ist nicht möglich.


Die folgenden Videos veranschaulichen die Leichtigkeit, mit der diese Elektrokettenzüge zu Warten und zu Reparieren sind.

Bremseinheit am Elektrokettenzug ST

Das Nachmessen des Bremsspiels wird bei diesem Zug über die Abnahme der Bremshaube und das Messen per Fühlerlehre durchgeführt. In diesem Video wird gezeigt, wie die Bremse bei Untermaß ausgeabaut und erneuert wird.

Kette und Kettenführung am Elektrokettenzug ST

In diesem Video wird der Austausch der Kette, das Wechseln des Kettenrades und die Inspektion der Kettenführung vorgeführt. Besonders anschaulich wird hier auf die extrem roboste Stahlkettenführung dieses Zuges eingegangen.


Bremseinheit am Elektrokettenzug ST05

In diesem Lehrvideo wird das Messen des Bremsspiels vorgeführt, das Nachstellen durch Entnahme von Distanzblechen und das Erneuern der Bremsscheibe inklusive Einstellen der Rutschkupplung äußerst anschaulich vorgeführt.

Lastketteneinheit beim E-kettenzug ST05

Die Erneuerung der Lastkette, des Kettenrades und der Kettenführungsteile sind bei diesem Elektrokettenzug in wenigen Arbeitsschritten durchzuführen. Stahl CraneSystems stehlt für dies Arbeiten Reparatursets zur Verfügung.



Zur Stahl CraneSystems GmbH

Immer wenn Explosionsschutz und Speziallösungen in der Krantechnik gefragt sind, gehören Stahl CraneSystems Hebezeuge und Krankomponenten zu den Produkten, die weltweit Maßstäbe setzen.
Über 130 Jahre Erfahrung und Know-how fließen in diese innovativen Lösungen „Made in Germany" ein. Zusammen mit STAHL CraneSystems entwickeln wir Ihnen Sonder- und kundenspezifische Speziallösungen für nahezu alle Einsatzbereiche.
Am Fertigungsstandort Deutschland werden Krankomponenten aus hochwertigen Materialien und mit absoluter Präzision nach den jeweiligen Anforderungen gefertigt. Die von uns angebotenen Elektrokettenzüge stellen das Schnelllieferprogramm der Baureihe ST dar. Sie sind innerhalb von 4-5 Tagen abrufbar.
Alternativ können Sie bei uns, für einen Traglastbereich von 125kg bis 160.000kg, aus einem vielfältigen Angebot an Kettenzügen, Seilzügen und Komponenten für die Krantechnik auswählen. Jedes einzelne Produkt von STAHL CraneSystems zeichnet sich durch kompromisslose Qualität, maximale Zuverlässigkeit und optimale Leistungsstärke aus.
