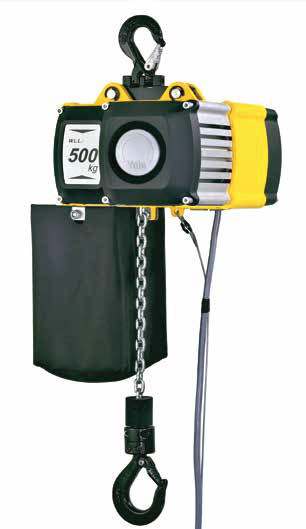

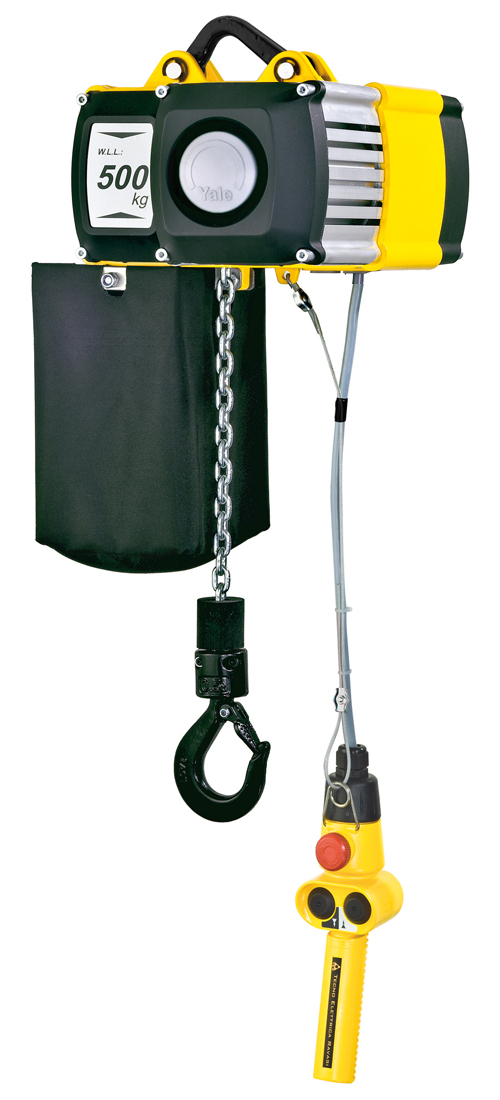

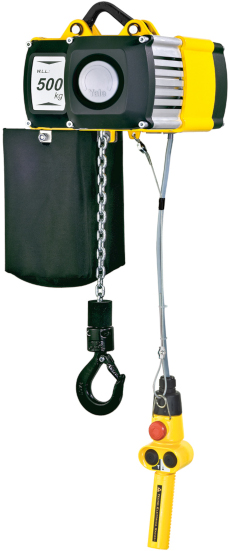

Elektrokettenzug CPV


Yale - Modell CPV/CPVF

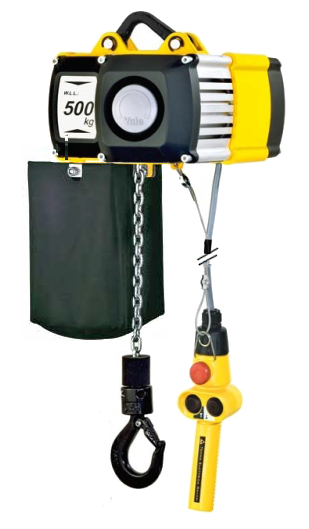

Elektrokettenzug mit Aufhängebügel
Verarbeitung und Ausstattung
  • Alle Motoren serienmäßig in Schutzart IP 55.
  • Standard Betriebsspannung: Eurospannung 400 V, 3 Phasen, 50 Hz, alternativ 460 V, 3 Phasen, 60 Hz. Motoren mit einer Geschwindigkeit sind auch auf 230 V, 3 Phasen, 50 Hz umschaltbar.
  • 42 V Steuerspannung (Schützsteuerung) und gekapselter Steuerschalter in IP 65.
  • Die Rutschkupplung ist von außen einstellbar.
  • Serienmäßiger, innenliegender Betriebsendschalter.
  • Besonders laufruhiges, ölgeschmiertes Getriebe.
  • Standardmäßig mit Aufhängebügel. Aufhängehaken optional erhältlich.
  • Kettenführung aus glasfaserverstärktem Polyamid.
  • Hauptschütz als Standard, für erhöhte Sicherheit.
  • 2 Jahre Garantie (Verschleißteile ausgenommen) sowie ein auf Lebensdauer geschmiertes Getriebe.
Ersatzteilliste Elektrokettenzug CPV
Ersatzteil.
Bedienungsanleitung Elektrokettenzug CPV
Bedienungsanl.
Hersteller Katalog Elektrokettenzug CPV
Katalog
Option
  • Traghaken
  • Flexibler Kettenspeicher
  • Manuelle und elektrische Fahrwerke
  • Schleppkabel-Stromzuführung
  • Andere Betriebsspannungen
  • Kette aus rostfreiem Stahl
  • Funkfernsteuerung

/Yale/EKettenzug/Yale_VEGO_Aufhaengebuegel.php
Typ Preis
Elektrokettenzug Modell: CPV 2-18 (mini) mit AufhängebügelTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 18,0 m/min, FEM 1Am
1.322,46 EUR
Elektrokettenzug Modell: CPVF 2-18 (mini) mit AufhängebügelTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 18/4,5 m/min, FEM 1Am
1.721,37 EUR
Elektrokettenzug Modell: CPV 5-18 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 18,0 m/min, FEM 1Am
2.284,04 EUR
Elektrokettenzug Modell: CPVF 5-18 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 18/4,5 m/min, FEM 1Am
0,00 EUR
Elektrokettenzug Modell: CPV 6-16 mit AufhängebügelTragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,0 m/min, FEM 1Am
1.597,20 EUR
Elektrokettenzug Modell: CPVF 6-16 mit AufhängebügelTragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16/4 m/min, FEM 1Am
2.104,08 EUR
Elektrokettenzug Modell: CPVF 25-8 mit AufhängebügelTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, Gewicht 85 kg
3.703,00 EUR
Elektrokettenzug Modell: CPVF 50-4 mit AufhängebügelTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %
4.340,00 EUR
Elektrokettenzug Modell: CPV 2-8 (mini) mit AufhängebügelTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am
977,40 EUR
Elektrokettenzug Modell: CPVF 2-8 (mini) mit AufhängebügelTragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am
1.213,20 EUR
Elektrokettenzug Modell: CPV 5-4 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am
1.071,90 EUR
Elektrokettenzug Modell: CPVF 5-4 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am
1.293,30 EUR
Elektrokettenzug Modell: CPV 5-8 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am
1.535,40 EUR
Elektrokettenzug Modell: CPVF 5-8 mit AufhängebügelTragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am
1.615,50 EUR
Elektrokettenzug Modell: CPV 10-4 mit AufhängebügelTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am
1.690,20 EUR
Elektrokettenzug Modell: CPVF 10-4 mit AufhängebügelTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am
1.773,00 EUR
Elektrokettenzug Modell: CPV 10-8 mit AufhängebügelTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8.0 m/min, FEM 1Am
2.006,10 EUR
Elektrokettenzug Modell: CPVF 10-8 mit AufhängebügelTragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8/2 m/min, FEM 1Am
2.132,10 EUR
Elektrokettenzug Modell: CPV 20-4 mit AufhängebügelTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4.0 m/min, FEM 1Am
2.320,20 EUR
Elektrokettenzug Modell: CPVF 20-4 mit AufhängebügelTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4/1 m/min, FEM 1Am
2.445,30 EUR
Elektrokettenzug Modell CPV 2-4 (mini)- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 250 kg
Hubgeschwindigkeit 4 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
1.510,83 EUR
Elektrokettenzug Modell CPV 5-2 (mini)- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 500 kg
Hubgeschwindigkeit 2 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
1.632,33 EUR
Elektrokettenzug Modell CPV 5-8- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 500 kg
Hubgeschwindigkeit 8 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
1.777,50 EUR
Elektrokettenzug Modell CPV 10-4- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 1000 kg
Hubgeschwindigkeit 4 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
1.954,80 EUR
Elektrokettenzug Modell CPV 10-4/1- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 1000 kg
Hubgeschwindigkeit 4 m/min, Laststränge 1, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
2.609,10 EUR
Elektrokettenzug Modell CPV 20-2- 230V/1Ph/50Hz - mit BügelaufhängungTragkraft 2000 kg
Hubgeschwindigkeit 2 m/min, Laststränge 2, Triebwerksgruppe 1Bm/M3, Einschaltdauer 25%, einschl. Schützensteuerung
2.835,00 EUR
Elektrokettenzug mit Traghaken Modell CPVF 2-8 "Quick Delivery"Tragkraft 250 kg 1/1
Hubgeschwindigkeit 8/2 m/min, Hub 6 m, Laststränge 1, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17%, einschl. Schützensteuerung, Gewicht 21
1.322,46 EUR
Elektrokettenzug mit Traghaken Modell CPVF 5-8 "Quick Delivery"Tragkraft 500 kg 1/1
Hubgeschwindigkeit 8/2 m/min, Hub 6 m, Laststränge 1, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17%, einschl. Schützensteuerung, Gewicht 30
1.721,37 EUR
Elektrokettenzug mit Traghaken Modell CPVF 10-8 "Quick Delivery"Tragkraft 1000 kg 1/1
Hubgeschwindigkeit 8/2 m/min, Hub 6 m, Laststränge 1, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17%, einschl. Schützensteuerung, Gewicht 62
2.284,04 EUR
Elektrokettenzug Modell: CPVF 2-18 mit AufhängebügelTragkraft 250 kg 1/1
Standardhub 3.0 m, Hubgeschwindigkeit 18.0 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, einschl. Schützsteuerung, Flanschbreite 58-180
1.597,20 EUR
Elektrokettenzug Modell: CPVF 5-18 mit AufhängebügelTragkraft 500 kg 1/1
Standardhub 3.0 m, Hubgeschwindigkeit 18.0 m/min, Triebwerksgruppe 1Am/M4, Einschaltdauer 33/17 %, einschl. Schützsteuerung, Flanschbreite 58-180
2.104,08 EUR
Elektrokettenzug CPV Quick Delivery

Elektrokettenzug CPVF "Quick Delivery" 400 V/ 50 Hz/ Drehstrom

Der "Quick Delivery" liegt zur sofortiten Auslieferung bereit. Er ist mit folgender Ausstattung konfiguriert.
Ausstattung
  • Haupt- und Feinhubgeschw.
  • 6 m Hubhöhe
  • Traghakenaufhängung
  • Kettenspeicher
Vorteil "Quick Delivery"
Der Elektrokettenzug CPV mit Sonderausstattung 6 m Hub, 5 m Steuerkabel, Kettenspeicher, Traghaken und 2 Hubgeschwindigkeiten steht Ihnen ab Lager zur Verfügung. Er ist fertig konfektioniert und kann innerhalb kürzester Zeit ausgeliefert werden. Ideal für dringliche Arbeiten oder Montagen.
Tragkraft Modell Ketten-
stränge
Hubgeschwin-
digkeit
Leistung
Hubmotor
Triebwerks-
gruppe
Netto-
gewicht
Preis* bei 6 m
Hubhöhe
Mehrpreis pro
m Mehrhub
250 kg CPVF 2-8 (mini) 1 8 / 2 m/min 0,37/0,09 kW 1Am/M4 21 kg 1.322,46 EUR /
500 kg CPVF 5-8 1 8 / 2 m/min 0,75/0,18 kW 1Am/M4 30 kg 1.721,37 EUR /
1000 kg CPVF 10-8 1 8 / 2 m/min 1,5/0,37 kW 1Am/M4 62 kg 2.284,04 EUR /

Elektrokettenzug CPV

Elektrokettenzug CPV/CPVF - 400 V/ 50 Hz/ Drehstrom

Ausstattung
  • Haupthubgeschwindigkeit (CPV) und alternativ mit Feinhub (CPVF)
  • 3 m Standardhub
  • Bügelaufhängung
  • Kettenspeicher
Tragkraft Modell Ketten-
stränge
Hubgeschwin-
digkeit
Leistung
Hubmotor
Triebwerks-
gruppe
Netto-
gewicht
Preis* bei 3 m
Hubhöhe
Mehrpreis pro
m Mehrhub
250 kg CPV 2-8 (mini) 1 8 m/min 0,37 kW 1Am/M4 24 kg 977,40 EUR 31,10 EUR/m
250 kg CPVF 2-8 (mini) 1 8 / 2 m/min 0,37/0,09 kW 1Am/M4 25 kg 1.213,20 EUR 31,10 EUR/m
250 kg CPVF 2-18 1 18/4,5 m/min 0,75/0,18 kW 1Am/M4 27 kg 1.597,20 EUR 32,70 EUR/m
500 kg CPV 5-4 2 4 m/min 0,37 kW 1Am/M4 25 kg 1.071,90 EUR 51,50 EUR/m
500 kg CPVF 5-4 2 4 / 1 m/min 0,37/0,09 kW 1Am/M4 26 kg 1.293,30 EUR 51,50 EUR/m
500 kg CPV 5-8 1 8 m/min 0,75 kW 1Am/M4 26 kg 1.535,40 EUR 32,10 EUR/m
500 kg CPVF 5-8 1 8 / 2 m/min 0,75/0,18 kW 1Am/M4 27 kg 1.615,50 EUR 32,10 EUR/m
500 kg CPVF 5-18 1 18/4,5 m/min 1,5/0,37 kW 1Am/M4 59 kg 2.104,08 EUR 46,50 EUR/m
1000 kg CPV 10-4 2 4 m/min 0,75 kW 1Am/M4 28 kg 1.690,20 EUR 53,50 EUR/m
1000 kg CPVF 10-4 2 4 / 1 m/min 0,75/0,18 kW 1Am/M4 29 kg 1.773,00 EUR 53,50 EUR/m
1000 kg CPV 10-8 1 8 m/min 1,5 kW 1Am/M4 58 kg 2.006,10 EUR 45,60 EUR/m
1000 kg CPVF 10-8 1 8 / 2 m/min 1,5/0,37 kW 1Am/M4 59 kg 2.132,10 EUR 45,60 EUR/m
2000 kg CPV 20-4 2 4 m/min 1,5 kW 1Am/M4 63 kg 2.320,20 EUR 80,50 EUR/m
2000 kg CPVF 20-4 2 4 / 1 m/min 1,5/0,37 kW 1Am/M4 64 kg 2.445,30 EUR 80,50 EUR/m
2500 kg CPVF 25-8 1 8/2 m/min 3,6/0,9 kW 1Am/M4 85 kg 3.703,00 EUR 71,30 EUR/m
5000 kg CPVF 50-4 2 4 / 1 m/min 3,6/0,9 kW 1Am/M4 94 kg 4.340,00 EUR 131,70 EUR/m

Elektrokettenzug CPV - 230 V/ 50 Hz/ 1-phasig

Ausstattung
  • Haupthubgeschwindigkeit (CPV)
  • 3 m Standardhub
  • Bügelaufhängung
  • Kettenspeicher
Vorteil Lichtstrom
Der Elektrokettenzug mit einer Anschlußspannung von 230 V/ 50 Hz ist für Lichtstrom ausgelegt. Rüstet man Ihn mit Zuleitung und Schuko-Stecker aus, kann er beispielsweise auf Baustellen oder auch in der Werkshalle leicht und flexibel umgehängt und ortsunabhängig eingesetzt werden. Für die Stromversorgung reicht eine übliche Haushaltssteckdose.
Tragkraft Modell Ketten-
stränge
Hubgeschwin-
digkeit
Leistung
Hubmotor
Triebwerks-
gruppe
Netto-
gewicht
Preis* bei 3 m
Hubhöhe
Mehrpreis pro
m Mehrhub
250 kg CPV 2-4 (mini) 1 4 m/min 0,37 kW 1Bm/M3 24 kg 1.510,83 EUR 31,70 EUR/m
500 kg CPV 5-2 (mini) 2 2 m/min 0,37 kW 1Bm/M3 25 kg 1.632,33 EUR 52,50 EUR/m
500 kg CPV 5-8 1 8 m/min 0,75 kW 1Bm/M3 27 kg 1.777,50 EUR 32,70 EUR/m
1000 kg CPV 10-4 2 4 m/min 0,75 kW 1Bm/M3 28 kg 1.954,80 EUR 54,50 EUR/m
1000 kg CPV 10-4/1 1 4 m/min 1,5 kW 1Bm/M3 58 kg 2.609,10 EUR 46,50 EUR/m
2000 kg CPV 20-2 2 2 m/min 1,5 kW 1Bm/M3 63 kg 2.835,00 EUR 82,10 EUR/m


Konfigurationen des Elektrokettenzugs CPV

Der Elektrokettenzug CPV ist ein starkes industrielles Hebezeug für alltägliche Hubvorgänge am Arbeitsplatz. Durch sein sauber verarbeitetes Alugehäuse, seine robusten Kunststoffhauben und die kompakte Komponentenbauweise ist er extrem leicht und einfach zu handhaben.
Der Elektrokettenzug CPV wird in unterschiedlichen Grundausstattungen angeboten. Die in der Industrie am häufigsten verwendete Variante wird mit Drehstrom 400 V/ 50 Hz gespeist. Hingegen wird bei Elektrokettenzügen, deren Einsatzorte ständig wechselt, beispielsweise auf Baustellen, die Lichtstrom-Variante mit einer Anschlussspannung von 230 V/ 50 Hz favorisiert. Mit dem CPV lassen sich aber auch andere Spannungen realisieren.
Zur Standardausrüstung gehört ein Hub von drei Metern mit einem zwei Meter langem Steuerkabel. Auf Wunsch kann jede andere Hubhöhe gewählt werden. Hierbei ist zu beachten, dass der sereienmäßig beiligende Kettenspeicher, immer dem gewählten Hub angepasst werden muss. Bei zunehmender Hublänge nimmt das Volumen der Kette proportional zu. Auch die Länge des Steuerkabels kann variieren und muss nicht mit der Länge der Lastkette korrelieren. Bei Schächten steht der Benutzer in der Regel auf Höhe des Elektrokettenzuges während die Last aus der Tiefe gehoben wird. In diesem Fall ist das Steuerkabel um ein vielfaches kürzer als die Lastkette.
Ansstelle der Steuerleitung mit Steuerschalter ist oftmals auch der Einsatz einer Funkfernsteuerung von großem Vorteil. Besonders bei Elektrokettenzügen mit Elektrofahrwerk bietet eine solche eine große Flexibilität und Bewegungsfreiheit. Der Bediener kann außerhalb des Gefahrenbereichs bleiben, ohne dabei den Kran und die Last aus den Augen zu verlieren. Übrigens empfiehlt es sich einen steckbaren Aushilfs-Steuerschalter parat zu haben, nur für den Fall, daß der Akku für die Funkfernsteuerung nicht geladen ist.
Bei Verwendung einer Funkfersteuerung ist auch darauf zuachten, dass der Elektrokettenzug in alle Hub- und Fahrtrichtungen über Endschalter verfügt und weder mit dem Haken noch mit dem Fahrwerk ungebremst auf Wegbegrenzungen auffährt.
In Hubrichtung verfügt der Elektrokettenzug CPV bereits standardmäig über Wegbegrenzungsschalter, die die Auf- bzw. Abwärtsfahrt am Wegende unterbrechen. Die Endschalter sind in die Unterseite des Zuges, am Einlauf der Kette angebracht. Sobald der Lasthaken oder der am Lastkettenende befindliche Endanschlag auf einen der Endschalter trifft, wird der Strom in die jeweilige Hubrichtung unterbrochen. Eine ungebremste Kollision mit dem Hubwerk wird vermieden und die Rutschkupplung nicht unnötig beansprucht. Das Gerät schaltet ab bevor die Rutschkupplung beansprucht wird. Die Rutschkupplung übernimmt hierbei die Nothaltefunktion. Zusätzlich kann ein Getriebeendschalter montiert werden, durch den die Auf- bzw. Abwärtsbewegung in gewünschter Hakenhöhe stoppt. So können voreingestellte Hakenstellungen wiederholt angefahren werden. Optional lassen sich für die Fahrtrichtungen Sternendschalter mitbestellen, die an der Kranbahn montiert und mit der Steuerung des Hebezeuges per Kabel verdrahtet werden. Das Fahrwerk schaltet beim Überfahren des Enschalters ab, bremst automaisch und kommt noch vor dem Kontakt mit der Endanschlag zum Stehen.
Der CPV kommt mit einer serienmäßig integrierten Schützsteuerung einher. Die Steuerung umfasst ein Hauptschütz zur Stromunterbrechung des Elektrokettenzuges bei Not-Abschaltung, Richtungsschütze für die Auf/Ab Bewegung und ein Hilfsschütz, wenn das Gerät über eine Feinhubgeschwindigkeit verfügt. Die Schützssteuerung wird über 42 V betrieben, wodurch nur eine Niederspannung die Steuerleitung durchströmt. Zusätzlichen Schutz vor Stromschlägen bei Feuchtigkeit oder Isolationsschäden erhält der Bediener durch den mit Schutzart IP65 gekapselten Steuerschalter.
Die Bügelaufhängung gewährleistet eine kurze Bauweise, kann aber bei wechselnden Montagestellen hinderlich sein. Hier bietet sich die Hakenaufhängung an, die als Zusatz für den stationären Zug wählbar ist. Für solche Anwendungen empfiehlt sich eine Zuleitung mit werkseitig vormontiertem CEE- oder Schuko-Stecker mitzubestellen. Der Elektrokettenzug kann dann ohne weiteren Montageaufwand elektrisch angeschlossen werden.

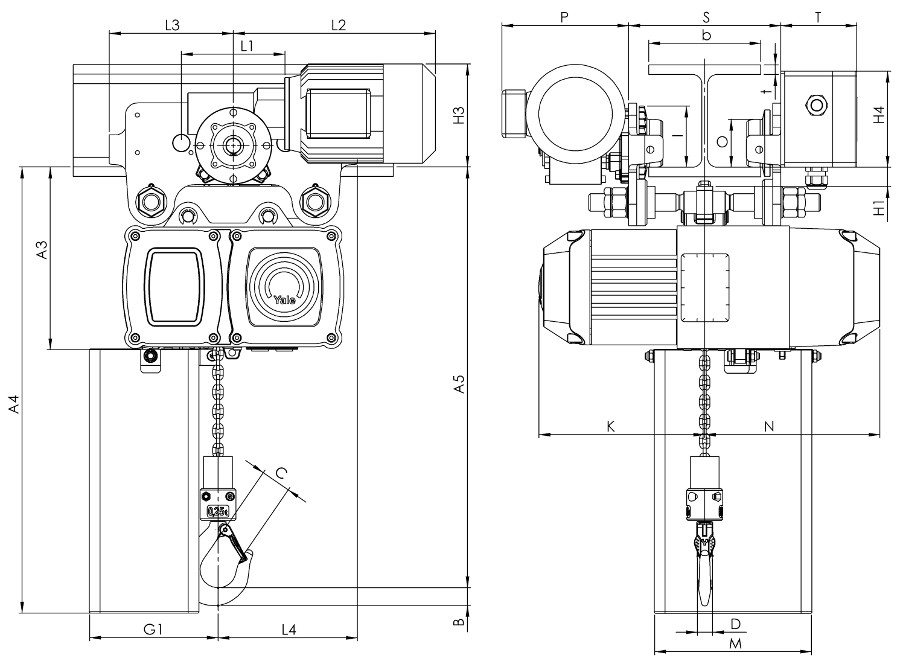

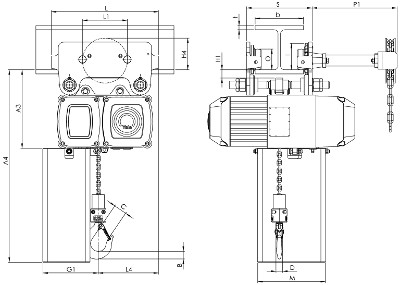

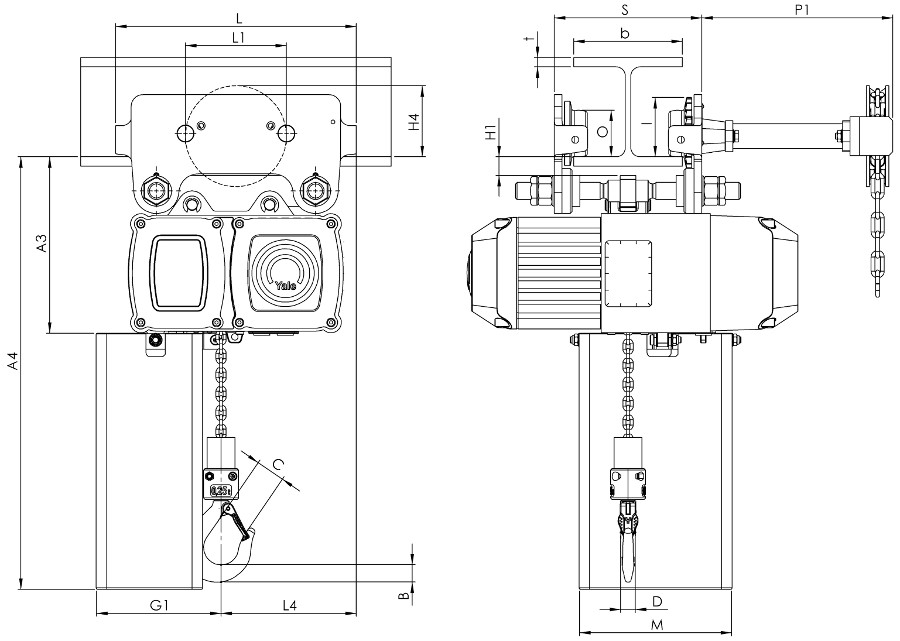

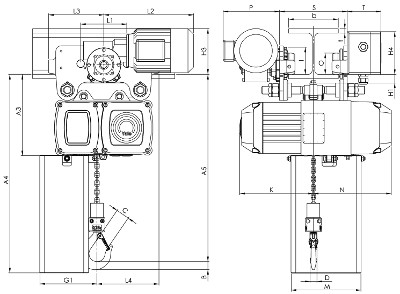

Abmessungen

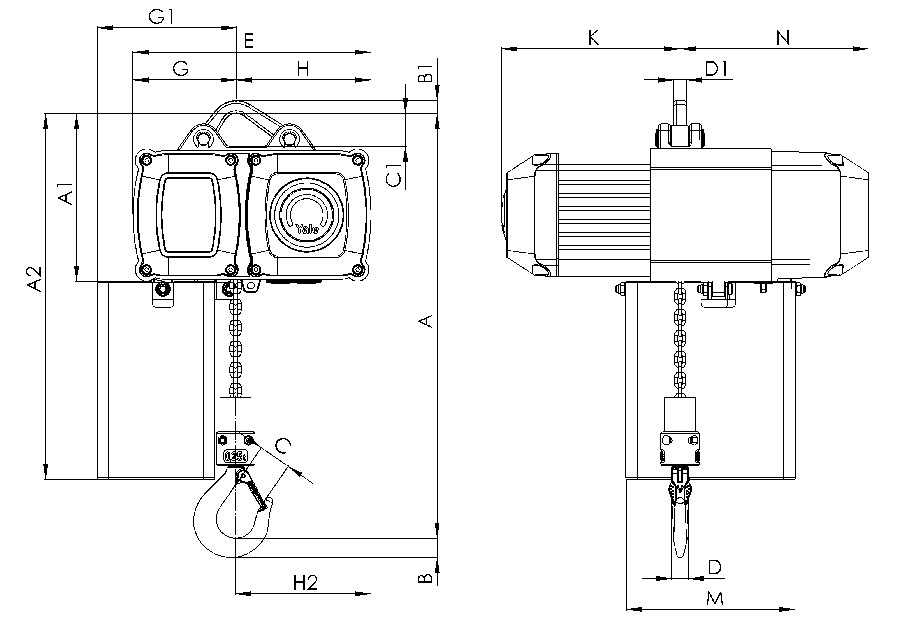

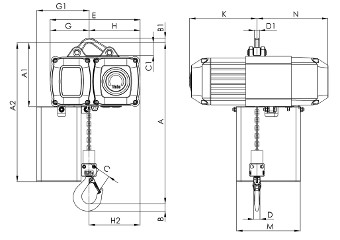

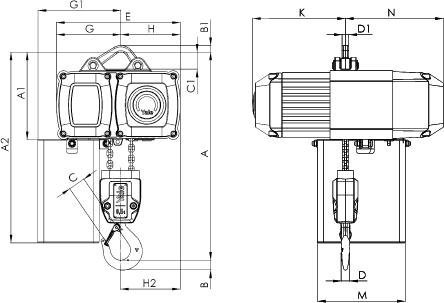

Modell CPV/CPVF mit Aufhängebügel,<br>250-1000 kg, einsträngig Modell CPV/CPVF mit Aufhängebügel,
250-1000 kg, einsträngig

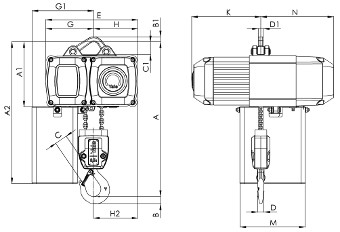

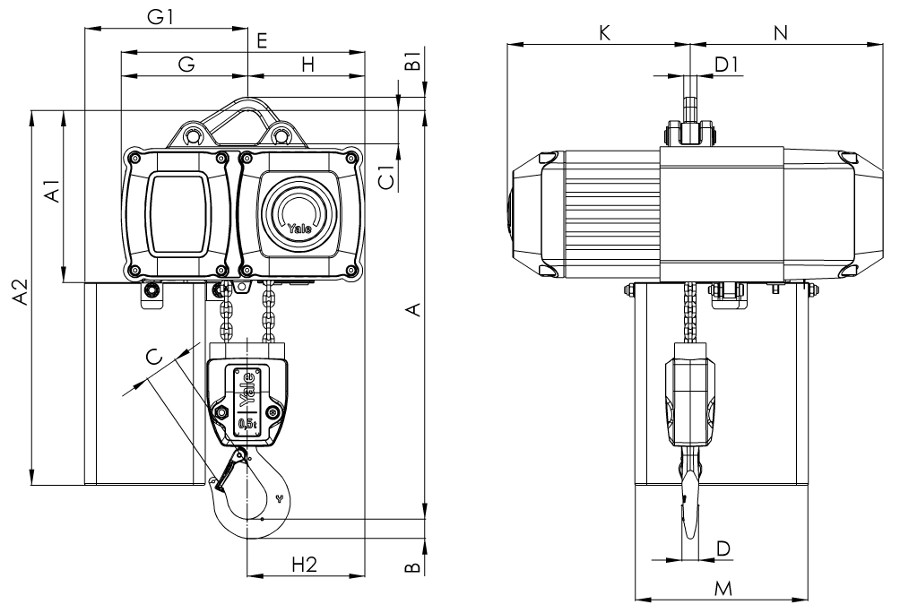

Modell CPV/CPVF mit Aufhängebügel,<br>500-2000 kg, zweisträngig Modell CPV/CPVF mit Aufhängebügel,
500-2000 kg, zweisträngig

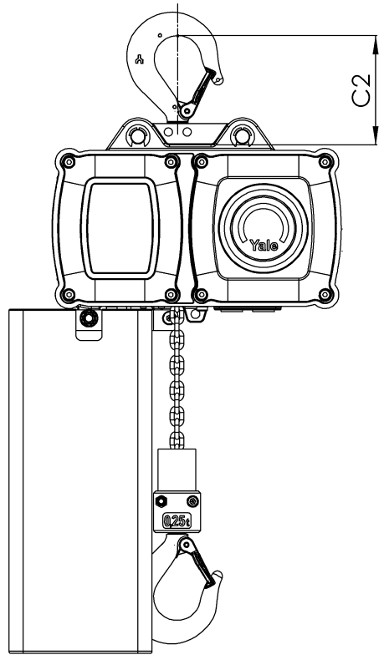

Modell CPV/CPVF mit Traghaken,<br>250-2000 kg mit Traghaken,
250-2000 kg

Modell Abmessungen in mm
CPV/CPVF 2-8 CPV/CPVF 5-4 CPV/CPVF 5-8
CPV/CPVF 2-18
CPV/CPVF 10-4 CPV/CPVF 10-8
CPV/CPVF 5-18
CPV/CPVF 20-4
A 357 393 357 430 431 528
A1 196 196 196 196 234 234
A2 (Gr.I) 476 476 476 476 564 564
A2 (Gr.II) 526 526 526 526 644 644
A2 (Gr.III) 606 606 606 606 734 734
A2 (Gr.IV) 798 798 798 798 934 934
B 22 22 22 29 29 37
B1 15 15 15 15 20 20
C 29 29 29 35 35 40
C1 38 38 38 38 45 45
C2 105 105 105 105 154 154
D 15 15 15 21 21 26
D1 15 15 15 15 15 15
E 277 277 277 277 326 326
G 120 144 120 144 140 173
G1 (Gr.I) 142 166 142 166 175 208
G1 (Gr.II) 162 186 162 186 175 208
G1 (Gr.III) 162 186 162 186 175 208
G1 (Gr.IV) 162 186 162 186 175 208
H 157 133 157 133 186 154
H2 158 158 158 158 186 154
K(CPV) 208 208 208 208 285 285
K(CPVF) 208 208 208 208 285 285
M(Gr.I) 162 162 162 162 209 209
M(Gr.II) 197 197 197 197 209 209
M(Gr.III) 197 197 197 197 209 209
M(Gr.IV) 197 197 197 197 209 209
N* 219 219 219 219 274 274
A3 228 228 228 228 263 263
A4 (Gr.I) 508 508 508 508 593 593
A4 (Gr.II) 558 558 558 558 673 673
A4 (Gr.III) 638 638 638 638 768 768
A4 (Gr.IV) 830 830 830 830 968 968
A5 389 425 389 462 460 558
b A = 58 - 180 /
B = 180 - 300
A = 58 - 180 /
B = 180 - 300
A = 58 - 180 /
B = 180 - 300
A = 58 - 180 /
B = 180 - 300
A = 58 - 180 /
B = 180 - 300
A = 58 - 180 /
B = 180 - 300
H1 24 24 24 24 23 23
H3 129 129 129 129 129 129
H4 (VTG) 95 95 95 95 95 95
H4 (VTE) 142 142 142 142 142 142
I (Rollf.) 72 72 72 72 96 96
I (Haspelf.) 77 77 77 77 98 98
L (VTP/VTG) 310 310 310 310 360 360
L1 130 130 130 130 150 150
L2 (CPV) 255 255 255 255 255 255
L2 (CPVF) 263 263 263 263 263 263
L3 155 155 155 155 180 180
L4 161 161 161 161 203 203
O 60 60 60 60 80 80
P 200 200 200 200 200 200
P1 246 246 246 246 246 246
S b+50 b+50 b+50 b+50 b+54 b+54
T 94 94 94 94 94 94
tmax. 19 19 19 19 19 19
*für 230V, 1Ph, 50Hz: +35mm
Modell CPV/CPVF, Festverbindung mit Elektrofahrwerk Modell CPV/CPVF mit Festverbindung mit Elektrofahrwerk
Modell CPV/CPVF, Festverbindung mit Roll- oder Haspelfahrwerk Modell CPV/CPVF, Festverbindung mit Roll- oder Haspelfahrwerk

Yale Industrial Products setzt mit dem Yale CPV Standards für Elektrokettenzüge

Die Modellreihe Yale CPV setzt nach intensiver Entwicklungsarbeit neue Standards im Hinblick auf Zuverlässigkeit, Sicherheit, Leistung und Benutzerfreundlichkeit. Die in Deutschland hergestellte Baureihe ist in Tragfähigkeiten von 250 bis 2.000kg verfügbar und ergänzt das bis zu einer Tragfähigkeit von 10.000 kg verfügbare Yale Elektrokettenzugprogramm.
Durch die Positionierung der Überlastsicherung am Getriebeeingang haben die Yale Ingenieure sichergestellt, dass eine permanente formschlüssige Verbindung zwischen Bremse und Last gewährleistet ist. So wird die Last auch bei Einsätzen in Grenzbereichen sicher gehalten. Die serienmäßige Schützsteuerung wird auf einer Leiterplatte aufgebaut und ist mit schraubbaren Anschlussklemmen versehen. Die komplette Steuerung ist leicht zugänglich. Die Leiterplatte ist so dimensioniert, dass eine hohe Belastbarkeit auch im rauen Einsatz gegeben ist.
Der Einsatz eines speziellen Absorbermaterials aus dem Bereich der Automobilindustrie bietet mechanischen Schutz von Unterflasche und Gehäuse. Der serienmäßige Betriebsendschalter garantiert eine störungsfreie Aktivierung in beiden Begrenzungsrichtungen und verlängert somit die Lebensdauer von Rutschkupplung, Motor und Getriebe. Das Sicherheitsrisiko, das durch eine abgenutzte Kette entsteht, sowie der früher extrem aufwendige Austausch von Kette, Kettenführung bzw. Lastkettenrad gehören beim YaleVego der Vergangenheit an. Las tkettenrad und Kettenführung können in weniger als 5 Minuten ausgetauscht werden.
Für die neue YaleVego Reihe steht der bekannte Ersatzteil- und Reparaturservice zur Verfügung und das Gerät wird mit kürzestmöglichen Lieferzeiten ausschließlich über das Netz der Yale Fachhandelspartner vertrieben.
|  Datenschutz  |  Fachlexikon  |
