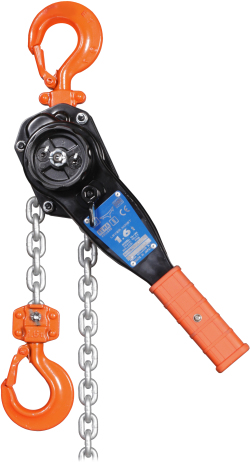

Ratschzug Elephant YA

Rema - Ratschzug Modell YA


Hersteller-Katalog Flaschenzug Elephant
Flyer
Der Hebelzug YA ist ein äußerst solider Hebelzug zum Heben, Ziehen, Spannen und Zurren in jeder Richtung. Er besticht durch seine äußerst robuste Bauweise und die damit verbundene Leichtgängigkeit. Die Funktionalität und Verläßlichkeit stehen bei diesem Hebelzug im Vordergrund. Durch die gelagerten Wellen ist der Freilauf extrem leichtgängig. Auch unter Last sind die Hebelkräfte gering. Das Ratschen am Hebel wird mit einem leisen Schnarren der beiden gekapselten und patentierten Sperrklinken begleitet. Zuverlässig überzeugt auch das kompakte verwindungssteife Gehäuse aus hartem Stahlblech, das in Punkto Stabilität seines gleichen sucht. Die galvanisch verzinkte Lastkette geift passgenau in die Kettentaschen der gelagerten Kettennuß und rundet das Sicherheitspaket ab. Wer einmal mit diesem Hebelzug gearbeitet hat, nimmt keinen anderen mehr.
Tragkraft 250 kg 500 kg 1000 kg 1600 kg 3200 kg 6300 kg 9000 kg
Typ YA-250 YA-500 YA-1000 YA-1600 YA-3200 YA-6300 YA-9000
Artikel-Nr. 0208000 0208001 0208003 0208005 0208007 0208009 0208011
Kettenstränge 1 1 1 1 1 2 3
kleinstes Hakenmaß 235 mm 265 mm 312 mm 352 mm 422 mm 564 mm 589 mm
Gewicht * 2,0 kg 3,6 kg 6,2 kg 9,2 kg 15,5 kg 26,5 kg 42,0 kg
Preis je Meter Mehrhub 10,00 EUR 12,00 EUR 13,00 EUR 16,00 EUR 23,00 EUR 46,00 EUR 69,00 EUR
Preis* bei 1,5 m Hub 176,80 EUR 145,20 EUR 226,40 EUR 255,20 EUR 409,60 EUR 662,40 EUR 1.036,80 EUR
/Rema/Hebelzug/Elephant_YA.php
Typ Preis
Ratschzug Modell YA-250Tragkraft 250 kg
Standardhub 1.5 m
176,80 EUR
Ratschzug Modell YAM-500 MINITragkraft 500 kg
Standardhub 1.5 m
145,20 EUR
Ratschzug Modell YA-1000Tragkraft 1000 kg
Standardhub 1.5 m
226,40 EUR
Ratschzug Modell YA-1600Tragkraft 1600 kg
Standardhub 1.5 m
255,20 EUR
Ratschzug Modell YA-3200Tragkraft 3200 kg
Standardhub 1.5 m
409,60 EUR
Ratschzug Modell YA-6300Tragkraft 6300 kg
Standardhub 1.5 m
662,40 EUR
Ratschzug Modell YA-9000Tragkraft 9000 kg
Standardhub 1.5 m
1.036,80 EUR

Abmessungen vom Hebelzug Typ YA


Ratschzug Elephant YA Ratschzug Elephant YA Ratschzug Elephant YA Ratschzug Elephant YA
Tragkraft 250 500 1000 1600 3200 6300 9000
A [mm] 91 110 144 162 186,5 186,5 186,5
B [mm] 60 85 122 136 180 235 300
C [mm] 235 265 312 352 420 564 689
D [mm] 155 284 268 310 310 310 310
E [mm] 70 83 91 99 104 104 104
G [mm] 23 23 28 29 36 47 73
S [mm] 31 34 43 43 53 70 85
T [mm] 12 15 15 21 28 34 47,5
Schienenhalter
Die oben abgebildeten Hebelzüge zeigen den Elephant Typ YA mit Rutschkupplung. Sie sind fast baugleich mit der Variante ohne Rutschkupplung, lediglich ändert sich äußerlich nur das Handrad. Der Hebelzug YA inkl. Rutschkupplung ist in Deutschland noch nicht erhältlich. Das Bild verdeutlicht aber den Größenunterschied zwischen den Modellen.

Produktvideo

Folende Videos veranschaulichen den unkomplizierten Austausch des Oberhaken und das Erneuern der Lastkette.

Ausstausch des Traghakens

Dieses Video zeigt das Verfahren zum Austausch des Oberhakens am Elephant Chain Blocks YA-Serie. Es dauert normalerweise nur 3 bis 4 Minuten, um die Muttern und Sicherungsscheiben auf der Getriebeseite und die Abdeckung von der Hauptplatte zu entfernen. Demontieren Sie vorsichtig die Abdeckung zusammen mit dem Zahnrad der 2. Stufe und entfernen Sie den oberen Belastungsstift mit einer Spitzzange. Nachdem Sie den Stift entfernt haben, nehmen Sie den oberen Haken vom Hebelzug und ersetzen ihn durch den neuen Haken. Sie kehren dann den Vorgang einfach um und schrauben alles wieder zusammen.



Einziehen der Lastkette

Dieses Video zeigt das Grundprinzip für das "Bespannen" eines einzelnen Elephant YA Hebelzuges. Die YA-Hebezeuge mit 0,8 t, 1 t, 1,6 t und 3,2 t haben alle Einzelfälle der Lastkette. Das Video zeigt, wie ein leerer Hebelzug richtig verkettet ist, der Kettenstopper befestigt ist und der untere Haken an der Lastkette befestigt ist. Wir empfehlen, dass alle Hebezeuge nach der Verkettung des Geräts einer Belastungsprüfung unterzogen und zertifiziert werden.
