500 bar
700 bar

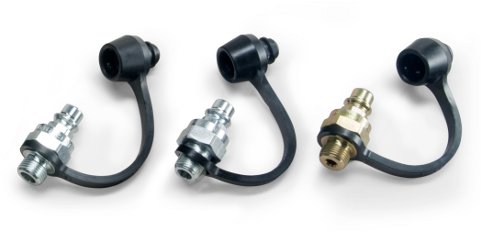

Schnellkupplungsnippel zugelassen bis 70 MPa (700 bar)
Die LUKAS Schnellverschlusskupplungen ermöglichen leichtes und schnelles Kuppeln durch einfaches Zusammenstecken
der beiden Kupplungshälften. Sie können gegen unbeabsichtigtes Entkuppeln mit dem Verriegelungsring gesichert
werden. Nippel und Muffen sind durch Staubschutzkappen gegen Verschmutzung geschützt.
LUKAS Zylinder mit einem Betriebsdruck von 500 bar, werden serienmäßig mit Steckkupplungsnippeln ausgeliefert. Die Steckkupplungsmuffen werden in der Regel an Hydraulikschläuche montiert.
LUKAS Zylinder mit einem Betriebsdruck von 500 bar, werden serienmäßig mit Steckkupplungsnippeln ausgeliefert. Die Steckkupplungsmuffen werden in der Regel an Hydraulikschläuche montiert.
/Lukas/Zubehoer/Schnellverschlusskupplung.php
| Typ | Preis | |
| Schraubkupplungsmuffen SKM 1 (G 1/4") | Eigengewicht 0.4 kg | 62,70 EUR |
| Schraubkupplungsmuffen SKM 3 (M 18x1,5) | Eigengewicht 0.4 kg | 59,40 EUR |
| Schraubkupplungsmuffen SKM 4 (NPT 3/8") | Eigengewicht 0.4 kg | 59,40 EUR |
| Schraubkupplungsnippel SKN 2 (G 1/4") | Eigengewicht 0.2 kg | 55,00 EUR |
| Steckkupplungen StNi 62 (NPT 3/8") | Eigengewicht 0.15 kg | 63,80 EUR |
| Steckkupplungen StMu 62-O (NPT 3/8") | Eigengewicht 0.28 kg | EUR |
| Steckkupplungen StNi 6 | Eigengewicht 0.13 kg | 60,50 EUR |
| Steckkupplungen StNi 6-D | Eigengewicht 0,13 kg | 79,20 EUR |
| Steckkupplungen StMu 61-M | Eigengewicht 0,28 kg | 92,40 EUR |
| Steckkupplungen StMu 61-O | Eigengewicht 0,28 kg | 84,70 EUR |
| Steckkupplungen StNi-61 | Eigengewicht 0.13 kg | EUR |
| Steckkupplungen StNi-61D | Eigengewicht 0.28 kg | EUR |
| Steckkupplungen StMu-63-O (G1/4") | Eigengewicht 0.13 kg | EUR |
| Steckkupplungen StMu 62-O (NPT 3/8") | Eigengewicht 0.28 kg | EUR |
| Typ | Artikel-Nr. | Kennfarbe | Abdichtart | Zylinderart | Gewicht | Preis |

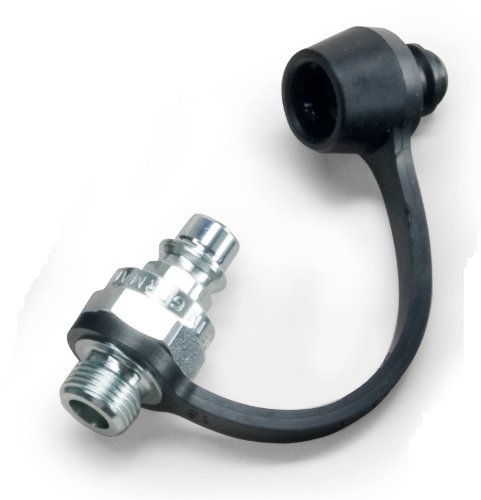

| StNi 6 | 84053/13 | silber | Dichtkante | einfachwirkend | 0,125 kg | 60,50 EUR |

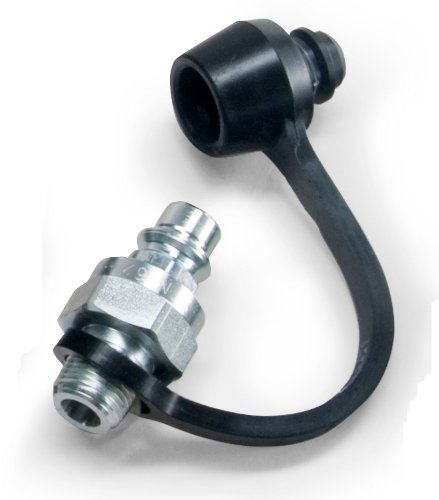

| StNi 62 | 84053/16 | silber | einfachwirkend | 0,120 kg | 63,80 EUR | |

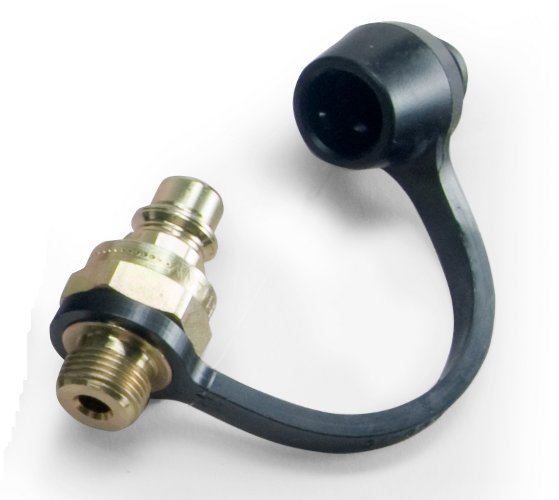

| StNi 6-D | 84053/15 | goldfarbe | Dichtkante | doppelwirkend und Zylinder mit hydraul. Rückzug | 0,125 kg | 79,20 EUR |

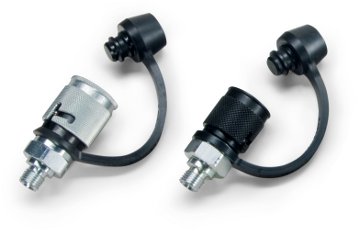

Schnellkupplungsmuffen zugelassen bis 70 MPa (700 bar)

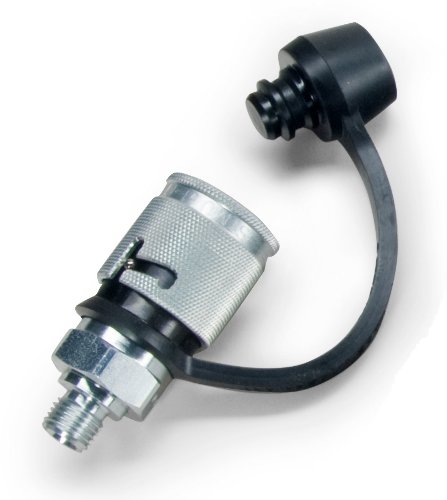

StMu 61-M Kupplungsmuffe mit Schnellstop für einfach- und doppeltwirkende Zylinder verhindert das Absinken der
Last bei plötzlichem Druckverlust in der Leitung.
StMu 61-M darf aber nie auf der Ringraumseite eines doppeltwirkenden Zylinders verwendet werden!

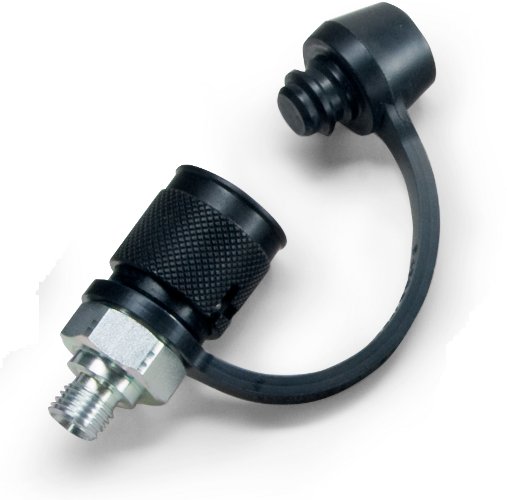

StMu 61-0 Kupplungsmuffe ohne Schnellstop für einfach- und doppeltwirkende Zylinder.
StMu 61-M darf aber nie auf der Ringraumseite eines doppeltwirkenden Zylinders verwendet werden!
StMu 61-0 Kupplungsmuffe ohne Schnellstop für einfach- und doppeltwirkende Zylinder.
| Typ | Artikel-Nr. | Kennfarbe | Gewicht | Preis |
| StMu 61-M | 84053/1270 | silber | 0,28 kg | 92,40 EUR |
| StMu 61-0 | 84053/1470 | schwarz | 0,28 kg | 84,70 EUR |

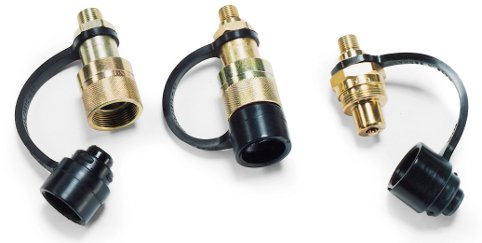

Schraubkupplungen System 700 bar
Die LUKAS Schraubkupplungen lassen hohe Durchflussmengen bis zu 20 l/min zu. Sie ermöglichen
sicheres und leichtes An- und Abkuppeln der Schlauchleitungen.
Einfach- und doppeltwirkende Zylinder des LUKAS Werkzeughydraulik 700 bar Programms werden serienmäßig mit Schraubkupplungsmuffen ausgeliefert. Die Schraubkupplungsnippel müssen zusätzlich zum Hydraulikschlauch bestellt und dann montiert werden.
(Doppeltwirkende LUKAS Zylinder sind gegen Druckübersetzung auf der Ringraumseite mit einem Überdruckventil ausgestattet.)
Einfach- und doppeltwirkende Zylinder des LUKAS Werkzeughydraulik 700 bar Programms werden serienmäßig mit Schraubkupplungsmuffen ausgeliefert. Die Schraubkupplungsnippel müssen zusätzlich zum Hydraulikschlauch bestellt und dann montiert werden.
(Doppeltwirkende LUKAS Zylinder sind gegen Druckübersetzung auf der Ringraumseite mit einem Überdruckventil ausgestattet.)
| Typ | Artikel-Nr. | Bezeichnung | Gewicht | Preis |

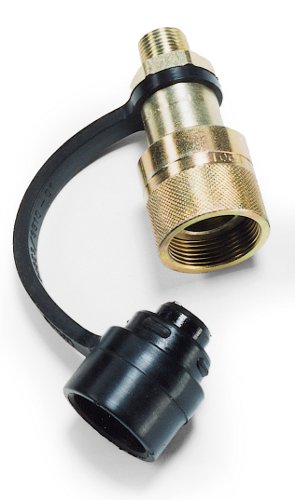

| SKM 1 | 84053/3510 | Muffe | 0,4 kg | 62,70 EUR |

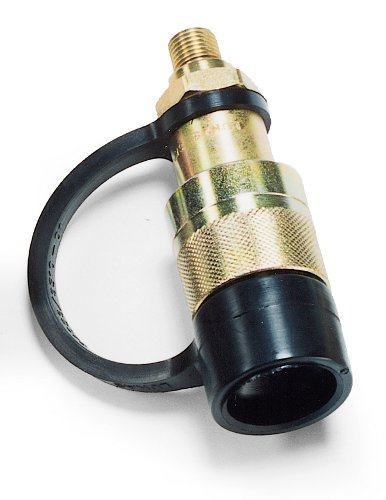

| SKM 4 | 84053/3550 | Muffe | 0,4 kg | 59,40 EUR |

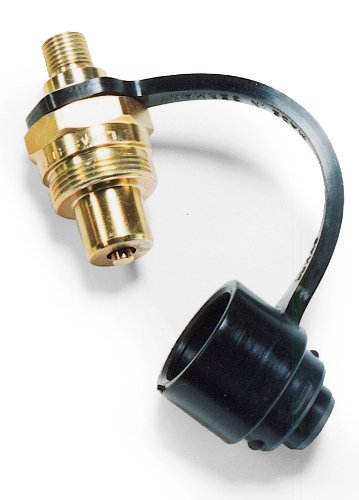

| SKN 2 | 84053/3520 | Nippel | 0,2 kg | 55,00 EUR |
